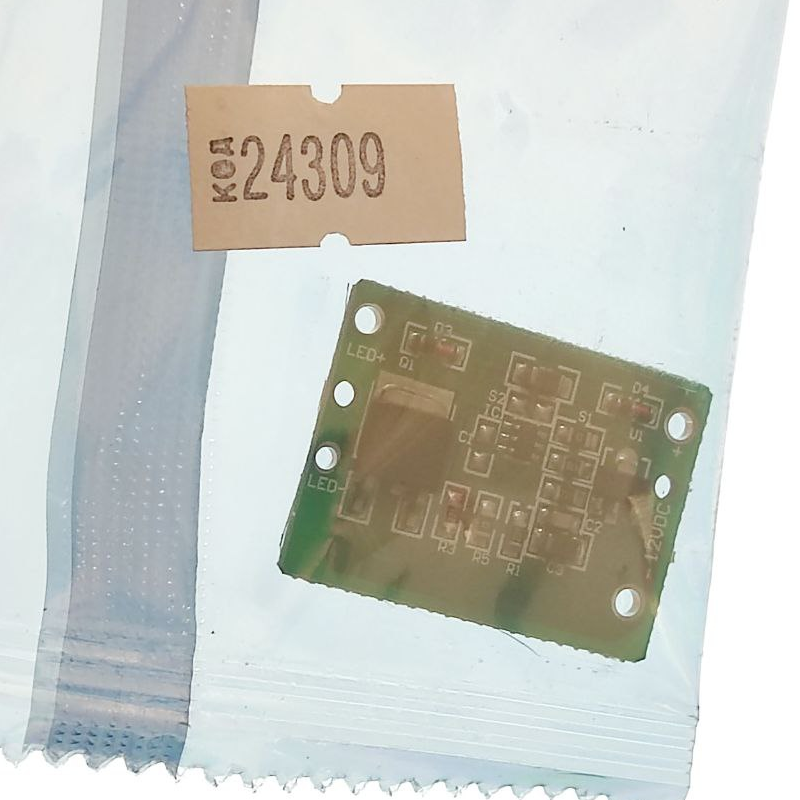

Код: 24309

Модуль сенсорного ємнісного вимикача 12V

Ціна за 1 шт.

36.70 грн

В
                                                                    наявності 47
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (47 шт).

Оптом і в роздріб

Оптові ціни

33.80 грн./шт.

при замовленні від 5 шт.

Способи оплати Умови повернення Графік роботи

Опис

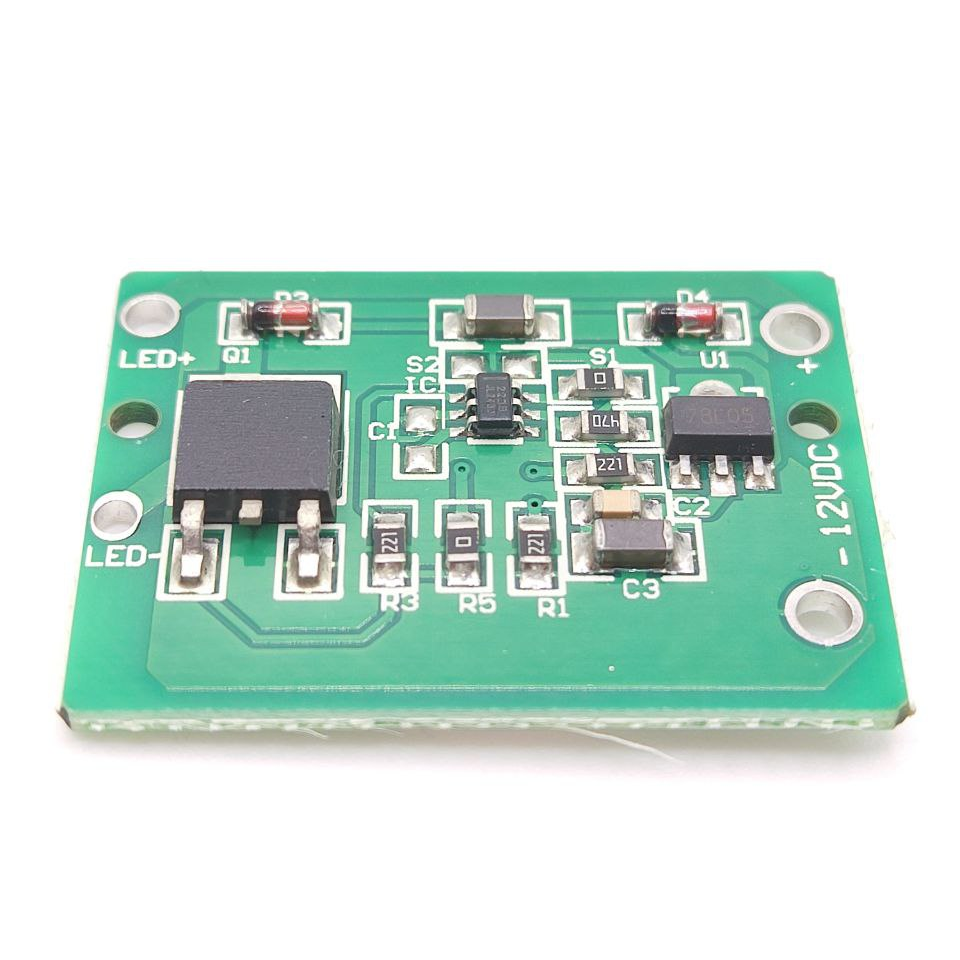

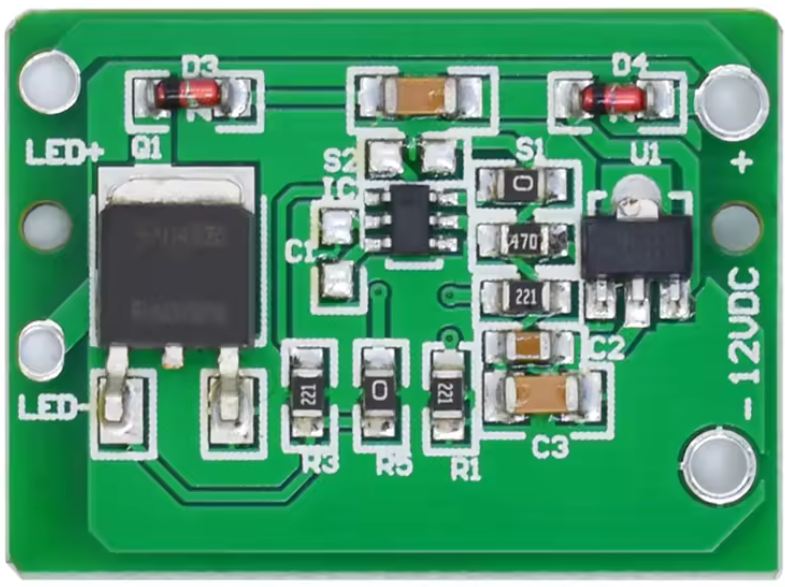

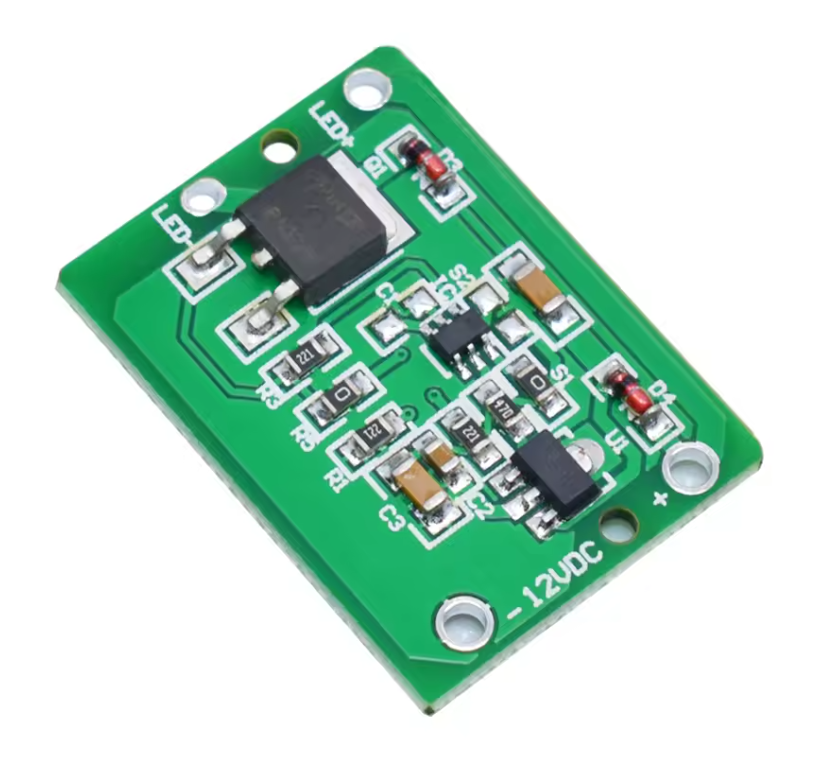

Модуль сенсорної кнопки на TTP223 DC 12V 3A (Touch Switch Jog/Latch)

Сенсорний модуль на мікросхемі TTP223B призначений для керування низьковольтним навантаженням за допомогою дотику до ємнісної сенсорної площадки. Принцип роботи ґрунтується на властивостях електричної ємності людського тіла: при дотику до сенсора модуль змінює рівень сигналу на виході, забезпечуючи плавне та безконтактне вмикання пристроїв. Завдяки вбудованому MOSFET-ключу він може безпосередньо комутувати невеликі навантаження (до 3 А)

Особливості:
🔹 Використовує якісні електронні компоненти, що гарантують довговічність та стабільну роботу модуля.
🔹 Оснащений сенсорним елементом TTP223, який реагує на легкий дотик і може працювати у двох режимах: Jog (миттєвий) або Latch (фіксований).
🔹 Універсальне застосування — підходить для модернізації автомобілів, мотоциклів, керування світлодіодним освітленням, дзеркалами з підсвічуванням, іграшками, побутовими приладами тощо.
🔹 Через 12 секунд без дотику модуль переходить у режим зниженого енергоспоживання, що дозволяє використовувати його в автономних системах живлення.
🔹 Завдяки низькому споживанню струму та високій чутливості модуль підходить для живлення від акумуляторів.
🔹 Компактний розмір лише 24×32.7×4.5 мм дозволяє інтегрувати модуль у будь-які системи з обмеженим простором.
🔹 Має вбудовані індикатори стану: синій світиться при ввімкненні живлення, червоний — при активації дотиком.
🔹 Можливість регулювання чутливості дотику (змінюється ємністю або перемичкою, максимальна чутливість — за замовчуванням).

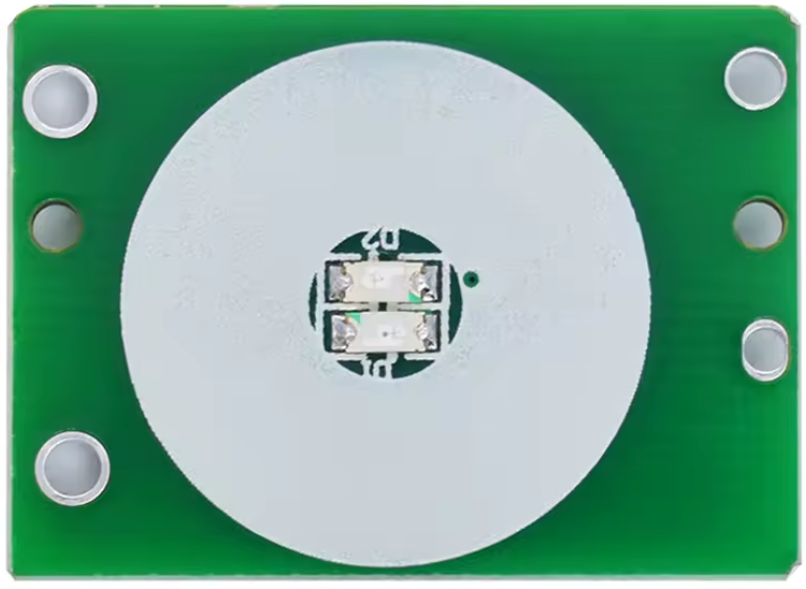

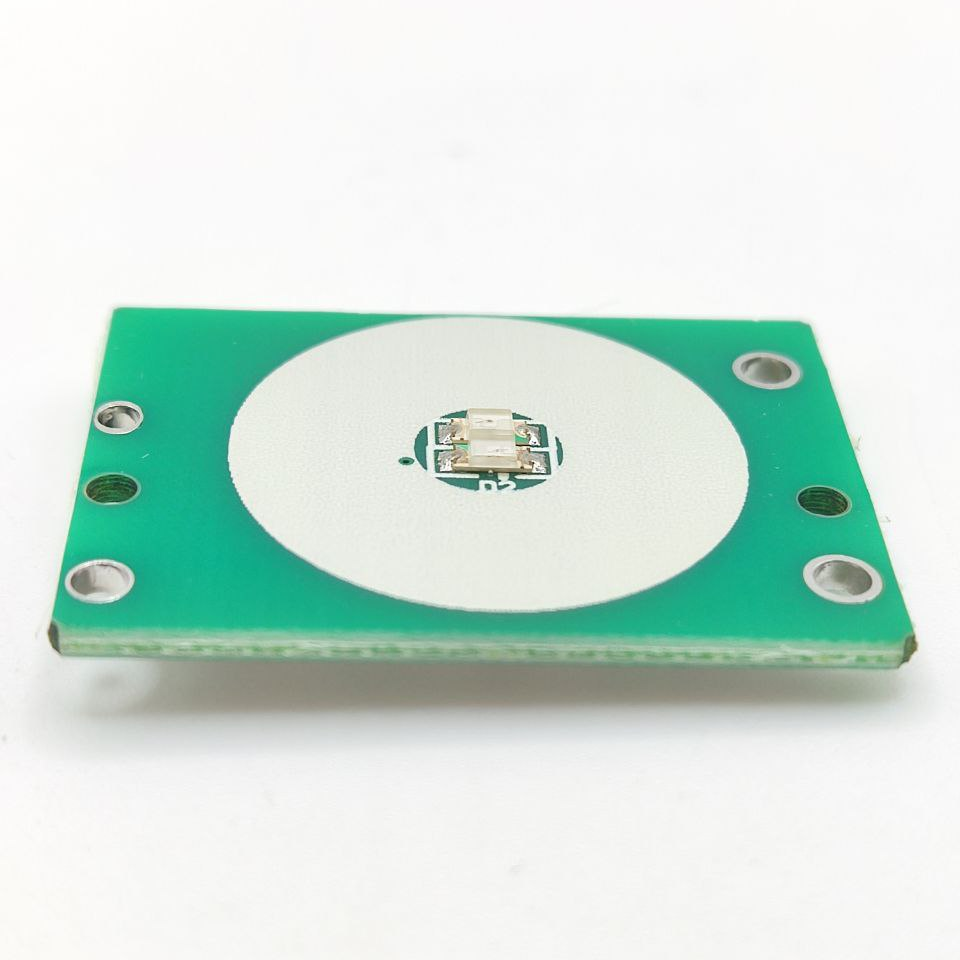

🔹 Може встановлюватися під пластик, скло або інші неметалеві поверхні малої товщини, що дозволяє реалізовувати приховані сенсорні кнопки.
🔹 Вихідний каскад — MOSFET-ключ, призначений для комутації зовнішніх реле, світлодіодів або інших низьковольтних пристроїв.
🔹 Модуль не має вбудованого реле, але може безпосередньо керувати зовнішнім реле через вихідні контакти OUT (+ та −).
🔹 Сумісний із джерелами живлення постійного струму 12 В, що забезпечує широкий діапазон застосування.
🔹 Реле підтримує навантаження до 3 А, що дозволяє безпосередньо комутувати світлодіоди, лампи чи інші низьковольтні пристрої.

Переваги:
✔ Безконтактне вмикання — зручно, без зносу механічних кнопок.
✔ Просте підключення: живлення зліва, вихід справа.
✔ Можливість виводу сенсорного майданчика для монтажу під склом чи пластиком.
✔ Низьке енергоспоживання у режимі очікування (близько 6 мА).
✔ Естетичний вигляд і простота у використанні.

Застосування:
✅ Сенсорне керування дзеркалами у ванній кімнаті.
✅ Освітлення кухні або меблевих ніш.
✅ Автомобільні та мототюнінгові рішення.
✅ Сенсорні вимикачі для світлодіодних стрічок.
✅ Іграшки та побутові електронні пристрої.

Опис інтерфейсів:

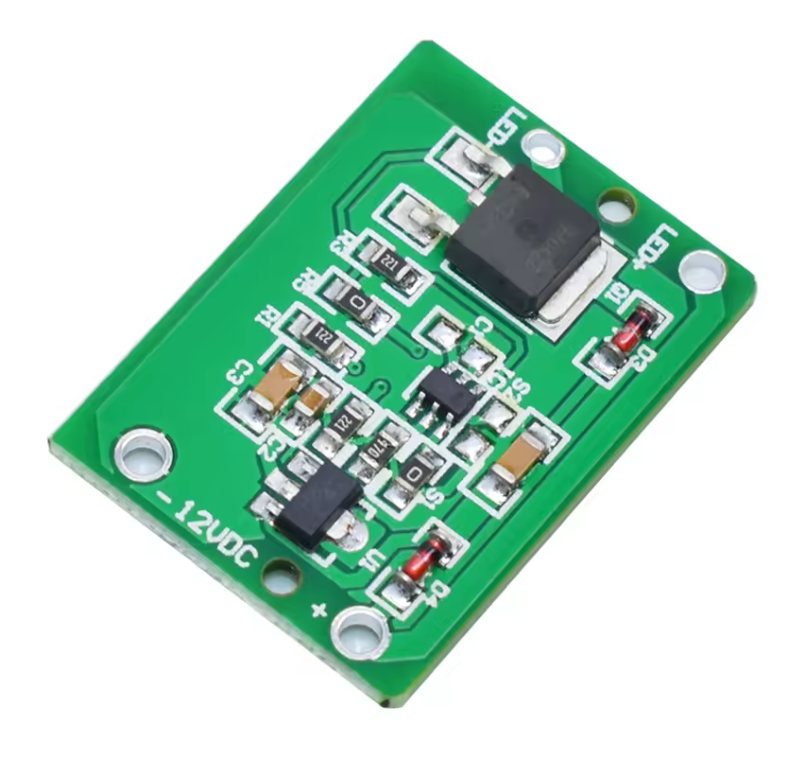

🔸 VCC — вхід живлення (12 В DC).
🔸 GND — загальний мінус живлення.
🔸 OUT(+) — позитивний вихід керування.
🔸 OUT(−) — негативний вихід керування.
🔸 TOUCH — сенсорна площадка (можна вивести окремим проводом).

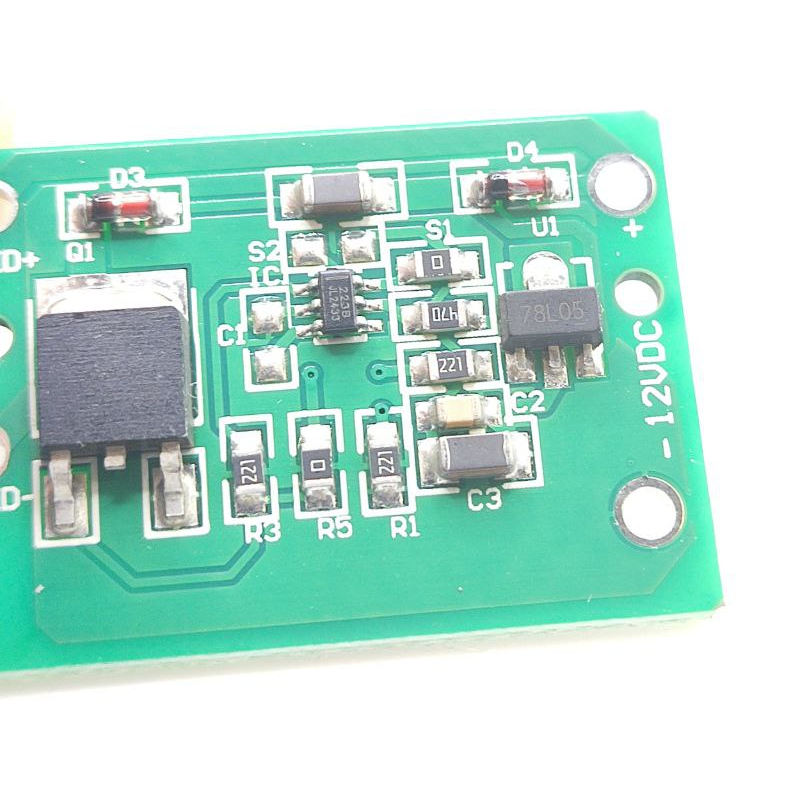

🔸 S1/S2 — перемички вибору режиму роботи.
🔸 C1 — місце під конденсатор для регулювання чутливості.

Інструкція до використання:
1️⃣ Підключіть модуль до джерела постійного струму (12 В), дотримуючись полярності.
2️⃣ Підключіть зовнішнє реле або інше навантаження до виходів OUT (+) та OUT (−).
3️⃣ Увімкніть живлення — синій індикатор підтвердить готовність системи.
4️⃣ За замовчуванням перемичка S1 встановлена — кнопка працює у режимі «з фіксацією» (Latch). Щоб увімкнути режим «без фіксації» (Jog) — видаліть перемичку з S1 і встановіть її на S2.
5️⃣ Для зменшення чутливості припаюється конденсатор до 20 пФ у позицію C1 (чим більша ємність — тим нижча чутливість).
6️⃣ Перевірте роботу модуля — при дотику до сенсора на виході з’являється високий рівень, а при відпусканні — низький.

Заходи безпеки:
⚠️ Не перевищуйте максимально допустимий струм 3 А.
⚠️ Не використовуйте модуль із джерелами постійного струму з обмеженням струму (constant current).
⚠️ Захищайте плату від вологи та конденсату.
⚠️ Перед підключенням перевірте правильність полярності.
⚠️ Не торкайтесь елементів плати при підключеному живленні.

Технічні характеристики:
⚙️ Робоча напруга: DC 12 В
⚙️ Максимальний струм навантаження: 3 А
⚙️ Споживаний струм у режимі очікування: ~6 мА
⚙️ Тип керування: сенсорне (Jog або Latch)
⚙️ Сенсорний контролер: TTP223
⚙️ Тип виходу: MOSFET-ключ
⚙️ Режим енергозбереження: активується після 12 с без дотику
⚙️ Індикація: синій (живлення), червоний (вихід)
⚙️ Розміри: 24 × 32.7 × 4.5 мм
⚙️ Вага: 3.2 г
⚙️ Тип виходу: загальний «+», керування «-»

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:
📦 Модуль сенсорного перемикача на TTP223 — 1 шт.

Модуль є ідеальним рішенням для створення сенсорних панелей управління, автоматизованого освітлення або оновлення традиційних вимикачів. Простота підключення, висока надійність і можливість прихованого монтажу роблять його універсальним елементом сучасної електроніки.
