Код: 23938

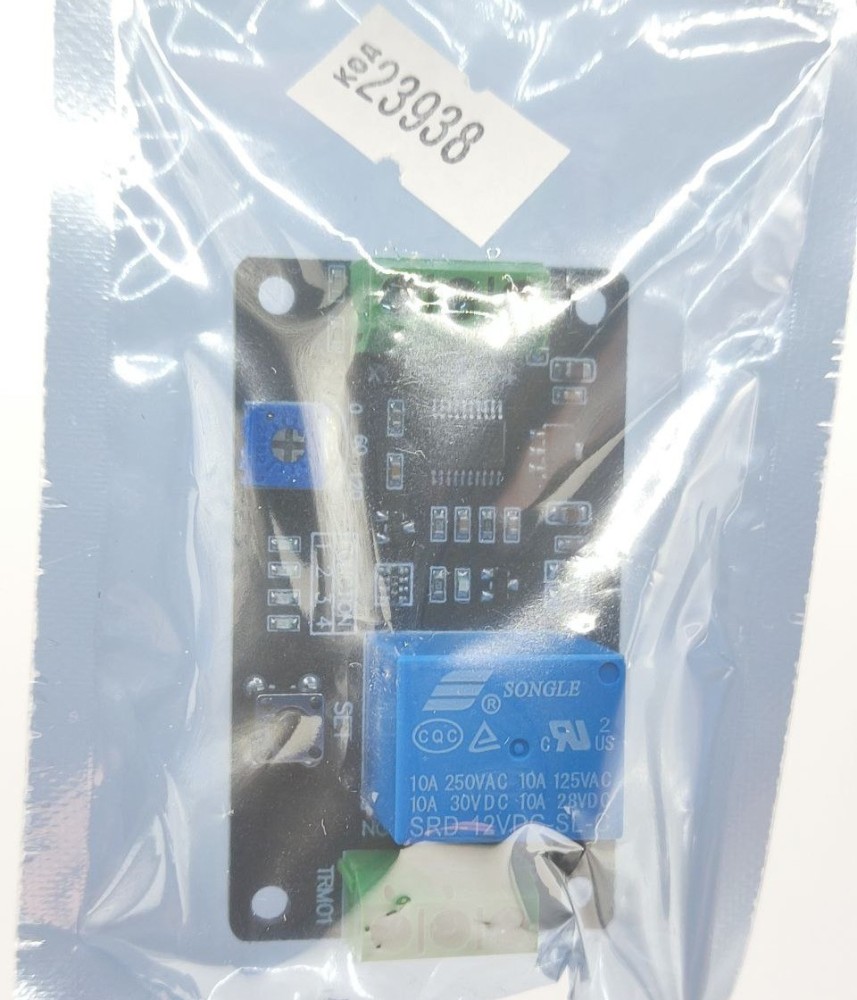

Модуль реле часу TRM01, 12V
Ціна за 1 шт.
121.30
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

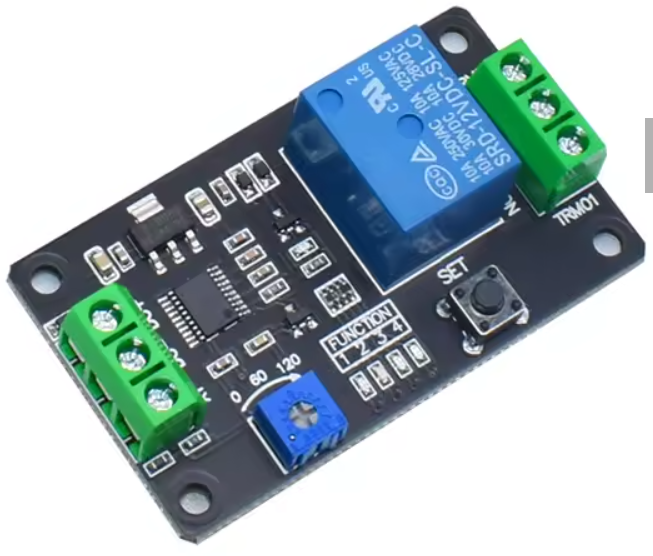

Таймер TRM01 багатофункціональний одноканальний, реле часу 12V
TRM01 — багатофункціональний модуль реле затримки, призначений для реалізації автоматизованого керування з функціями таймера, тригера та самоблокування. Його конструкція дозволяє швидко інтегрувати в побутові або інженерні проєкти без потреби у складному налаштуванні. Ідеально підходить для DIY-проєктів, охоронних систем, освітлення або автоматизації.
Особливості
🔹 4 вбудовані функції роботи — модуль підтримує найпоширеніші режими: затримку на ввімкнення, затримку на вимкнення, режим самоблокування (тригер) та рівневий тригер. Це дозволяє адаптувати його під більшість побутових або інженерних задач без потреби перепрошивки.
🔹 Широкий діапазон затримки (0.1 – 120 с) — встановлення затримки відбувається через аналоговий потенціометр, що дає можливість швидко змінити час без програмування.
🔹 Збереження параметрів при вимкненні живлення — налаштування функції та часу зберігаються у енергонезалежній пам’яті модуля.
🔹 Захист від неправильного підключення живлення (антипереполюсовка) — неправильна полярність живлення не пошкодить модуль.
🔹 Універсальний вхід X1 для запуску по сигналу — реагує на імпульс або рівень високої напруги (12 В), що робить модуль сумісним із будь-якими мікроконтролерами або сенсорами.
🔹 Компактний розмір та просте підключення — гвинтові клеми забезпечують надійне з’єднання без пайки, а невеликий форм-фактор дозволяє розміщення в тісному корпусі.
🔹 Розширений температурний діапазон — робота від –40 до +85 °C дозволяє використовувати модуль як у приміщенні, так і на вулиці чи в промислових умовах.
Переваги
✔ Проста установка та управління
✔ Не потребує програмування або мікроконтролера
✔ Надійність у роботі завдяки перевіреним електронним компонентам
✔ Підходить як для експериментальних, так і для промислових застосувань
✔ Універсальне призначення — може працювати у багатьох типах автоматизованих систем
Застосування
✅ Автоматичне вмикання/вимикання освітлення
✅ Затримка подачі сигналу в охоронних системах
✅ Реле затримки запуску електродвигунів
✅ Застосування у таймерах відкладеного старту
✅ Експериментальні стенди та освітні комплекси

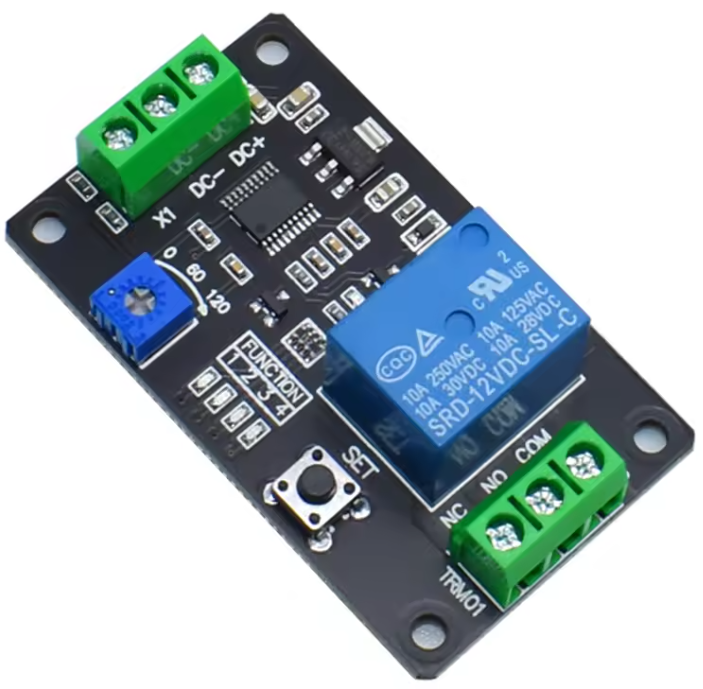

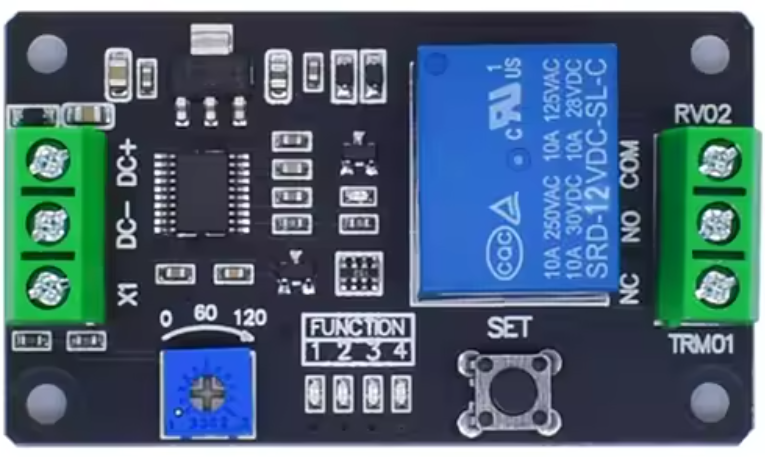

Опис інтерфейсів
🔸 Інтерфейс живлення:
- DC+ — позитивний полюс живлення 12V
- DC− — негативний полюс живлення
- X1 — сигнал запуску (12 В), реагує на імпульс або рівень
🔸 Вихідне реле:
- COM — загальний контакт
- NO — нормально розімкнутий (замикається при активації)
- NC — нормально замкнений (розмикається при активації)
Функції
🟢 F1 – Затримка на ввімкнення: після подачі живлення реле не спрацьовує, але через час T1 вмикається. Новий імпульс на X1 скидає цикл.
🟢 F2 – Затримка на вимкнення: реле вмикається після подачі живлення, а через T1 — вимикається. Новий імпульс X1 перезапускає цикл.
🟢 F3 – Самоблокування: імпульс на X1 — вмикання реле, повторний імпульс — вимикання.
🟢 F4 – Рівневий тригер: при високому рівні на X1 — реле вмикається; при зникненні рівня — залишається ввімкненим.
Інструкція до використання
1️⃣ Підключіть живлення 12V DC до клем DC+ та DC−
2️⃣ Під’єднайте навантаження до вихідних клем COM–NO або COM–NC
3️⃣ Подайте керуючий сигнал (12 В) на X1
4️⃣ Виберіть бажану функцію за допомогою кнопки
5️⃣ Налаштуйте час затримки потенціометром
6️⃣ Перевірте роботу і збереження налаштувань після вимкнення живлення
Питання, що потребують уваги
1️⃣ Не перевищуйте напругу живлення понад 13.2 В
2️⃣ Слідкуйте за полярністю при підключенні живлення
3️⃣ Не перевищуйте допустимі навантаження реле
4️⃣ Не допускайте потрапляння вологи на плату
5️⃣ Не допускається пайка при ввімкненому живленні
Технічні характеристики
⚙️ Живлення: DC 12V (±10%)
⚙️ Споживання струму: до 35 мА (до 1 мА без навантаження)
⚙️ Діапазон часу затримки: 0.1 – 120 с
⚙️ Робоча температура: –40…+85 °C
⚙️ Контакти реле NO/NC: до 10 A, 250V AC або 30V DC
⚙️ Вхід X1: високий рівень 12 В
⚙️ Тип керування: кнопкове
⚙️ Монтаж: клеми з гвинтами
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попереднього повідомлення.
Комплектація
📦 1× Модуль TRM01 Delay Timer Relay (12V)
Модуль TRM01 є надійним та універсальним рішенням для організації затримок в електронних системах керування. Простота налаштування, широкий діапазон функцій і міцний корпус дозволяють застосовувати його як у побутових, так і в промислових умовах. Завдяки захисту від помилок підключення та збереженню параметрів він підходить для користувачів з різним рівнем технічної підготовки.
