Модуль реле 8-канальний зв`язок RS485 TTL 5V

Ціна за 1 шт.

418.50 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

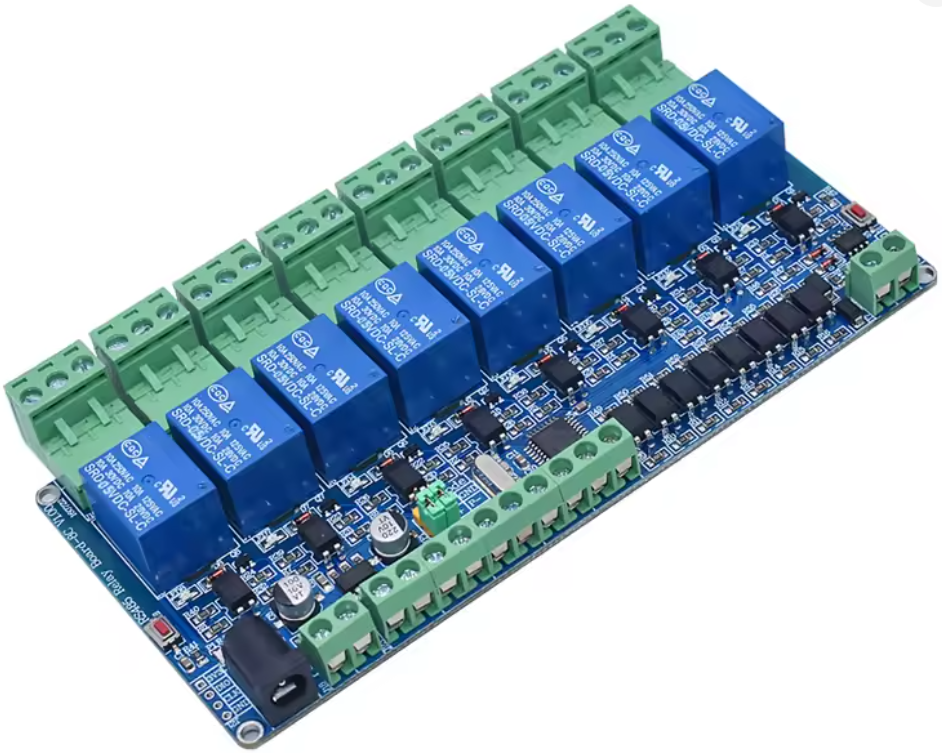

Модуль реле 8-канальний зв`язок RS485 TTL 5V

Потужний 8-канальний модуль реле з підтримкою Modbus RTU через RS485 та UART TTL — це ідеальне рішення для автоматизованого керування електричними навантаженнями. Його можна інтегрувати в системи "Розумного дому", SCADA, виробничу автоматику та DIY-проєкти з Arduino, ESP, STM тощо. Модуль має пульт дистанційного керування (у відповідній комплектації) та ручні кнопки на платі, що робить його надзвичайно універсальним.

Особливості
🔹 Підтримка протоколу Modbus RTU (slave), налаштування адреси та швидкості через кнопки або команди
🔹 Два інтерфейси управління: RS485 і UART TTL
🔹 Напруга живлення: DC 5 В
🔹 8 незалежні релейні канали: 10A / 250VAC або 10A / 30VDC
🔹 Реле з NO/NC/COM контактами для кожного каналу
🔹 Світлодіодна індикація стану кожного реле
🔹 Можливість ручного керування кнопками на платі
🔹 Підтримка дистанційного керування з пульта (залежно від конфігурації)
🔹 EEPROM для збереження налаштувань
🔹 Широкий діапазон адрес (0x01–0xF8)

Переваги
✔ Сумісність з PLC, HMI та SCADA-системами
✔ Компактний форм-фактор з монтажними отворами
✔ Автономне використання без мікроконтролера
✔ Індивідуальне керування кожним каналом
✔ Високий рівень безпеки завдяки гальванічній розв’язці
✔ Просте налаштування без потреби програмування

Застосування
✅ Системи розумного дому (керування освітленням, вентиляцією)
✅ Автоматизація виробництва та складів
✅ Віддалене керування живленням обладнання
✅ SCADA-системи та промислова автоматизація
✅ Arduino, ESP32, STM32, Raspberry Pi-проекти

Опис інтерфейсів
🔸 RS485: A/B — для підключення до промислових систем
🔸 TTL UART: RX, TX, GND — з'єднання з мікроконтролерами
🔸 SWIN: GND, SW1, RST, 3V3 — для прошивки

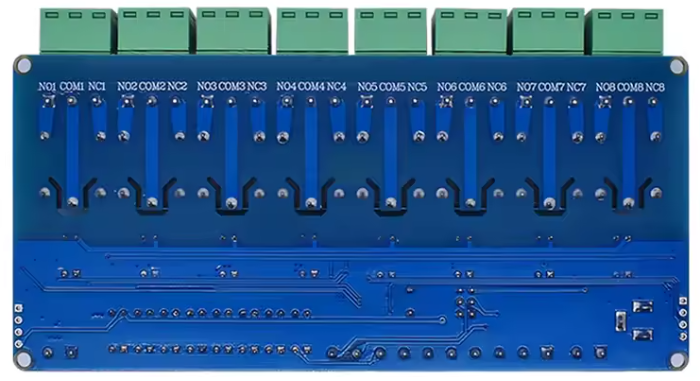

🔸 Реле: NO (нормально розімкнутий), NC (нормально замкнутий), COM (загальний контакт)
🔸 Живлення: GND, VCC + гніздо 5.5х2.5 мм

Запобіжні заходи
1️⃣ Не перевищуйте допустимі струм та напругу на вихідних контактах
2️⃣ Не вмикайте та не вимикайте модуль під навантаженням
3️⃣ Захистіть модуль від коротких замикань та зворотної полярності
4️⃣ Не використовуйте в умовах високої вологості без додаткового захисту

Технічні характеристики
⚙️ Кількість реле: 8
⚙️ Тип реле: 10A 250VAC / 10A 30VDC
⚙️ Інтерфейси: RS485 (A/B), UART TTL (RX/TX)
⚙️ Живлення: DC 5 В
⚙️ Споживаний струм: до 180 мА
⚙️ Комунікаційний протокол: Modbus RTU
⚙️ Адреса: від 0x01 до 0xF8
⚙️ EEPROM: є
⚙️ Кнопки ручного керування: 4
⚙️ LED-індикація: є
⚙️ Габарити: 144.5 × 77 × 20 мм
⚙️ Вага: 155.5 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація

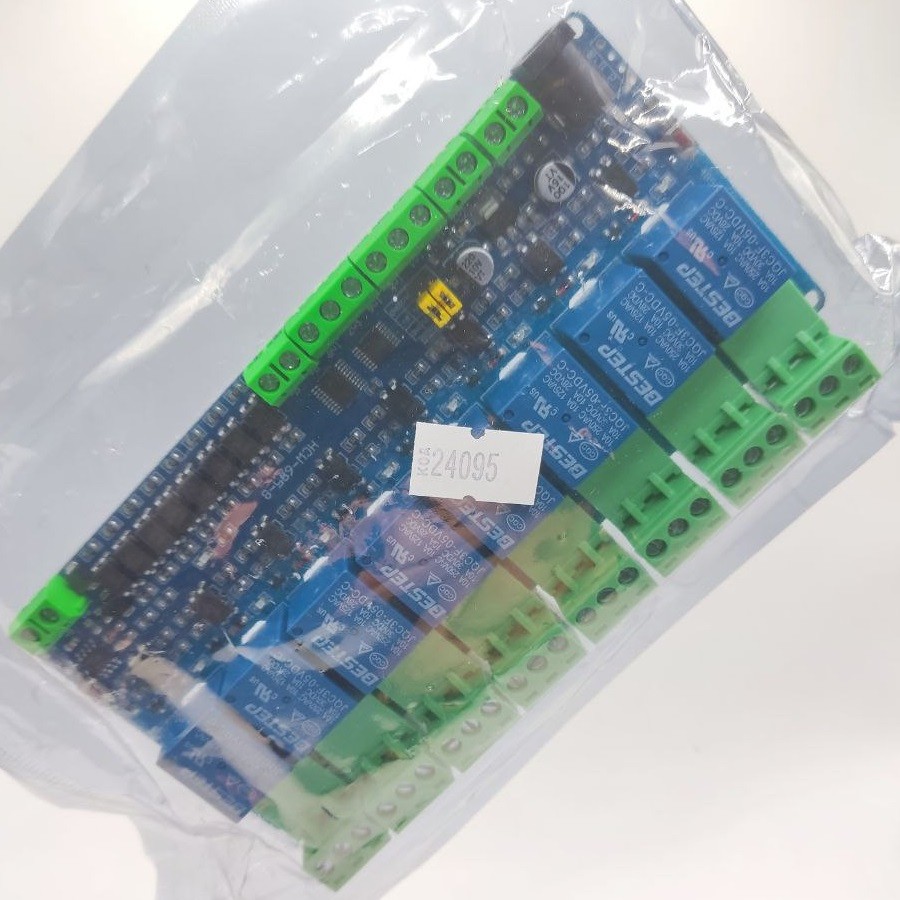

📦 Модуль реле 8-канальний — 1 шт
📦 Джампери (перемикачі) — 2 шт

Модуль 8-канального реле з підтримкою Modbus RTU — це надійний і функціональний пристрій для сучасних систем автоматизації, що дозволяє точно і зручно керувати електричними ланцюгами як у промисловості, так і в побуті.
