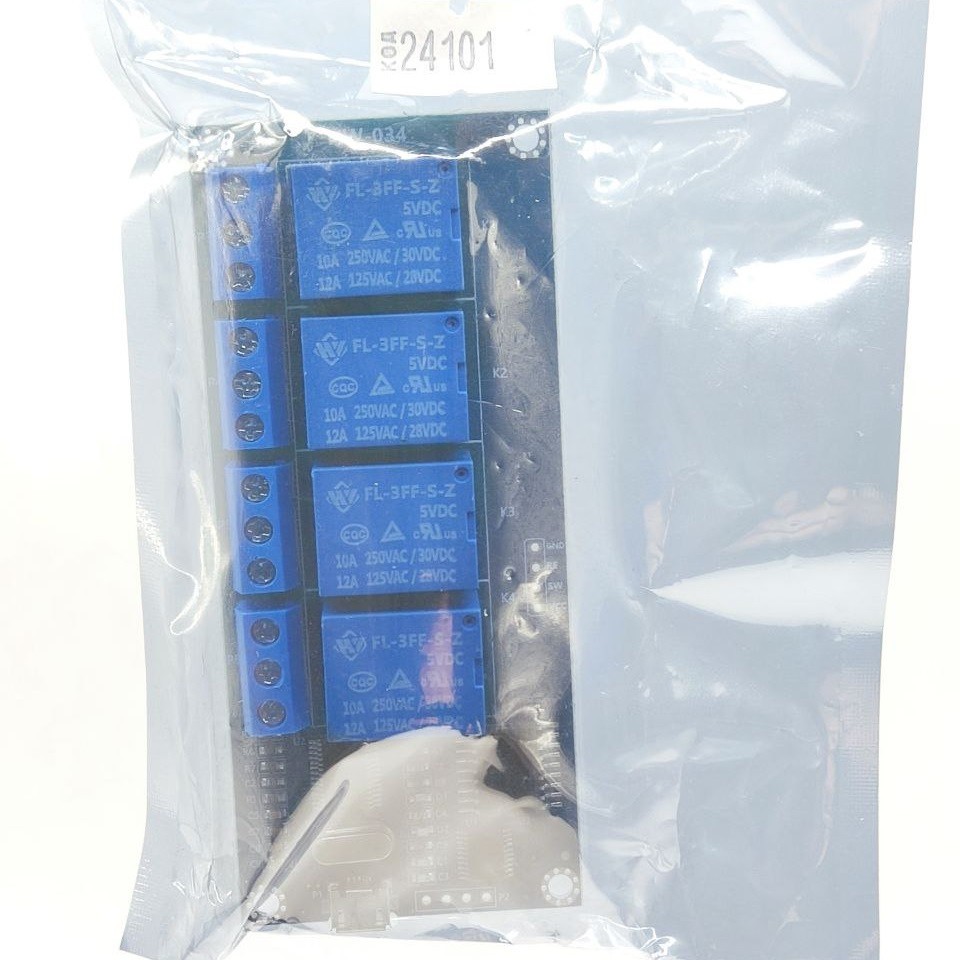

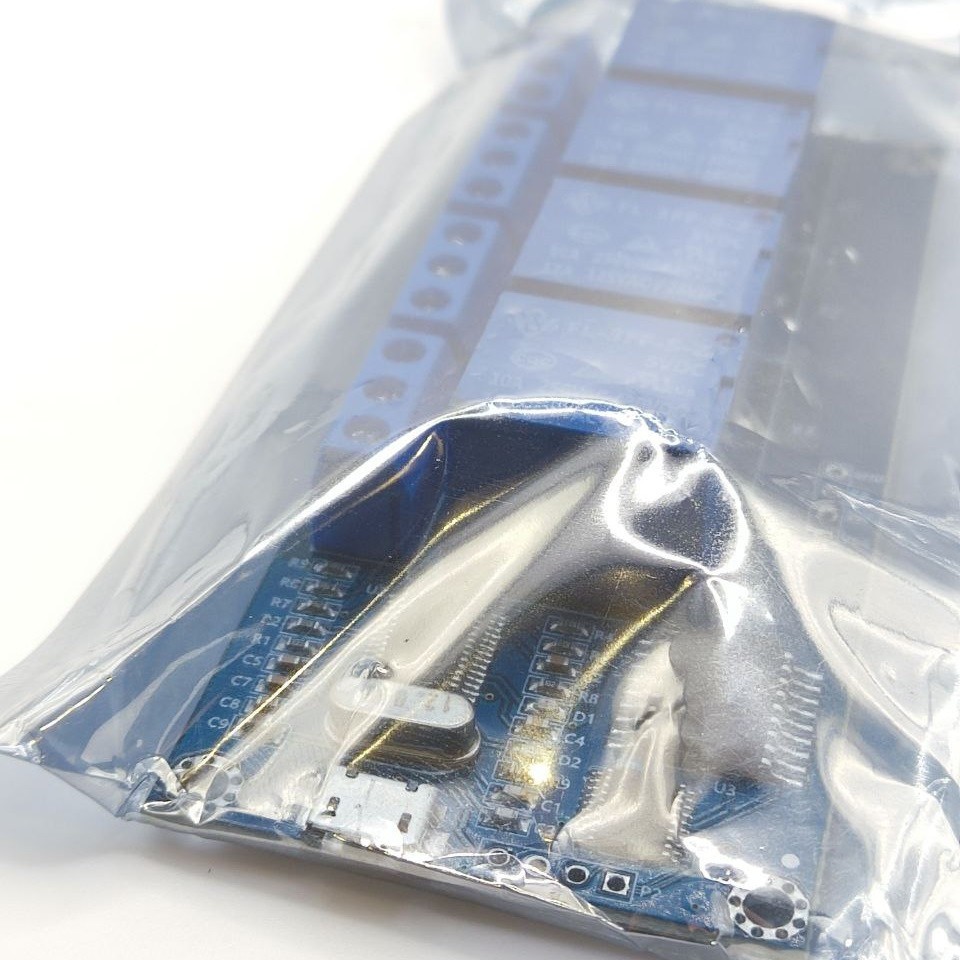

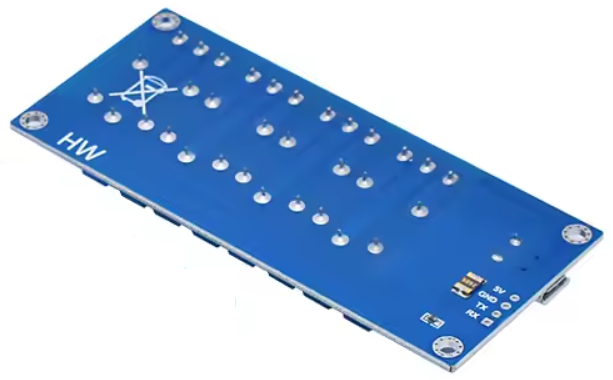

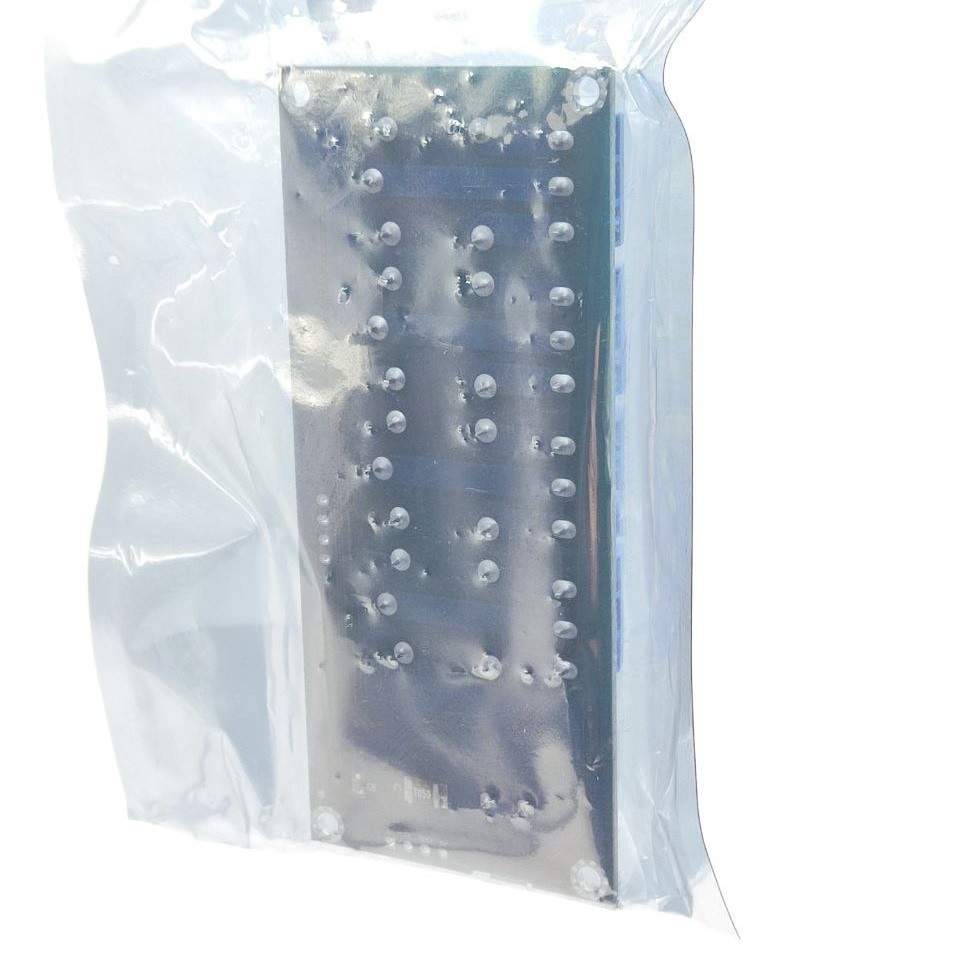

Модуль реле 4-канальний HW-034 DC 5V microUSB-інтерфейс

Ціна за 1 шт.

286.00 грн

В
                                                                    наявності 4
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (4 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

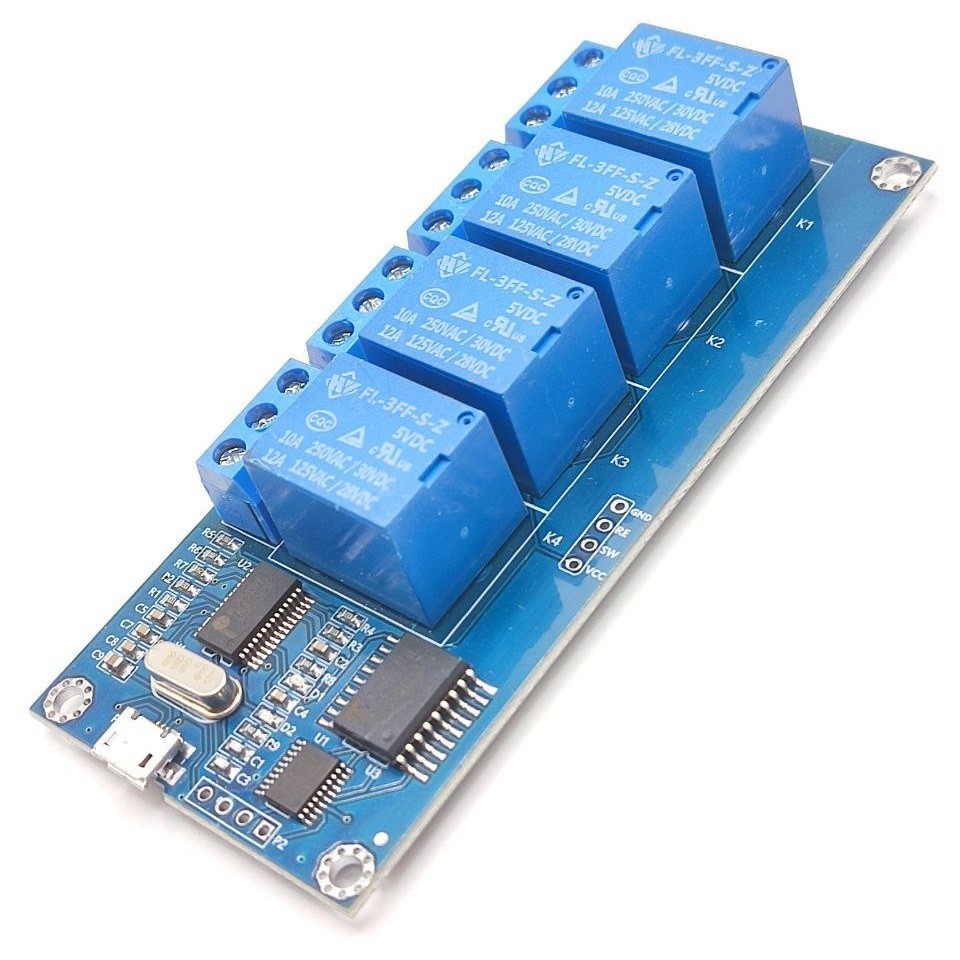

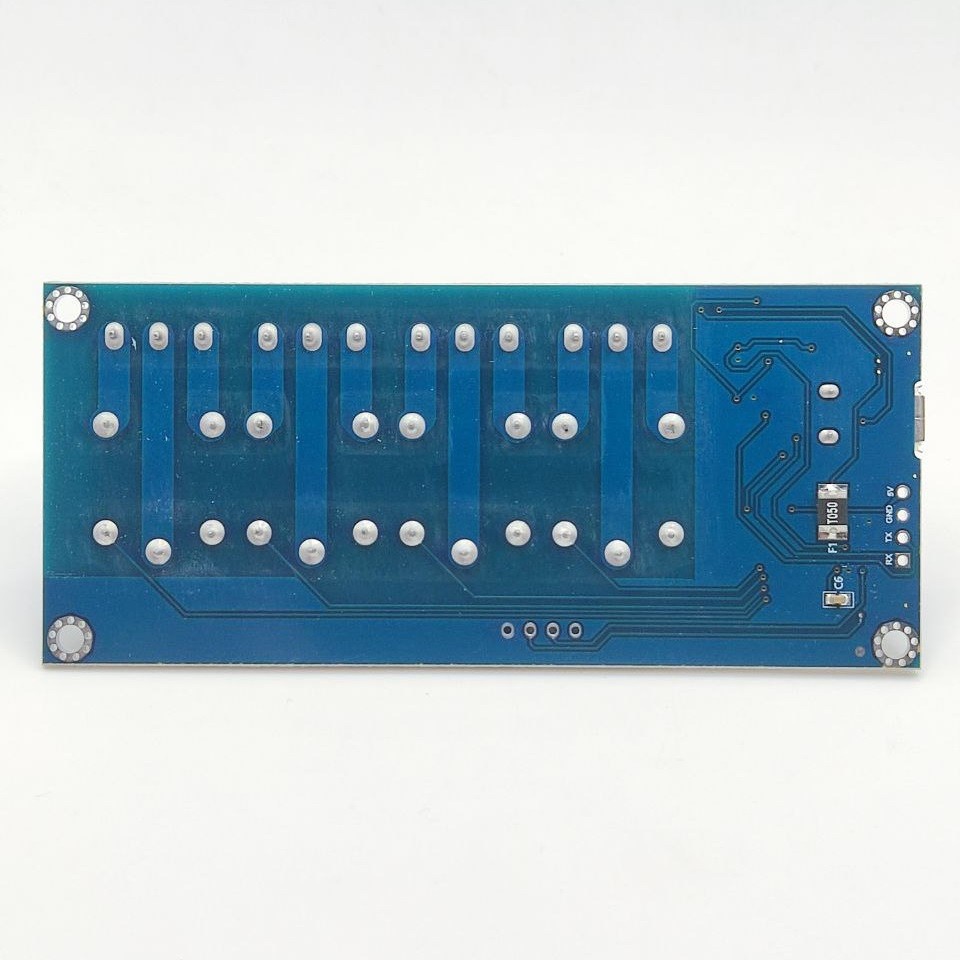

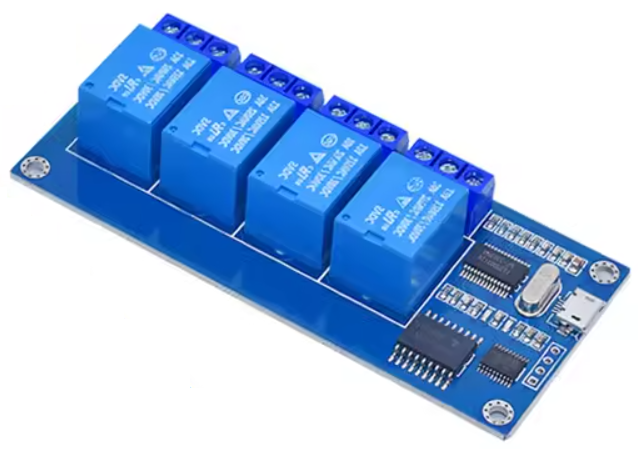

Модуль реле 4-канальний HW-034 DC 5V microUSB-інтерфейс

Компактний 4-канальний USB-реле модуль живленням із мікро-USB інтерфейсом — це ефективне рішення для керування навантаженнями через ПК або мікроконтролери. Підтримка віртуального COM-порту дозволяє легко інтегрувати модуль у будь-яку систему автоматизації або DIY-проект. Може працювати як із Windows, так і з Linux, включаючи можливість розробки власного ПЗ на базі С-коду.

Особливості
🔹 Компактний дизайн — зручно інтегрувати в будь-який проєкт
🔹 4 незалежні канали керування навантаженнями
🔹 Інтерфейси: micro-USB та послідовний порт (HE10)
🔹 Керування реле через віртуальний COM-порт (USB) або UART
🔹 Світлодіодна індикація стану реле
🔹 Пряме керування байтами: кожен біт — окреме реле
🔹 Програмне забезпечення та драйвери доступні для завантаження
🔹 Сумісний з Windows XP/Vista/7/8/10 і Linux
🔹 Можливість розробки власного ПЗ (на базі С-функцій)
🔹 Широкий діапазон температур для стабільної роботи: від -40°C до +85°C

Переваги
✔ Просте підключення через micro-USB
✔ Надійна робота при високому навантаженні: 10А/250VAC або 10А/30VDC
✔ Низьке енергоспоживання — всього 400 мА
✔ Підтримка керування з ПК без сторонніх контролерів
✔ Підтримка одночасного або незалежного увімкнення реле
✔ Можливість кастомізації під власні проєкти
✔ Висока надійність завдяки розведенню потужності та контролю логіки

Застосування
✅ Автоматизація офісу та будинку
✅ Дистанційне керування освітленням та технікою
✅ Управління електроприладами з комп’ютера
✅ SCADA-системи та виробничий моніторинг
✅ Інтеграція в Arduino, Raspberry Pi, ESP32, STM32-проєкти
✅ Розробка навчальних і демонстраційних систем

Опис інтерфейсів

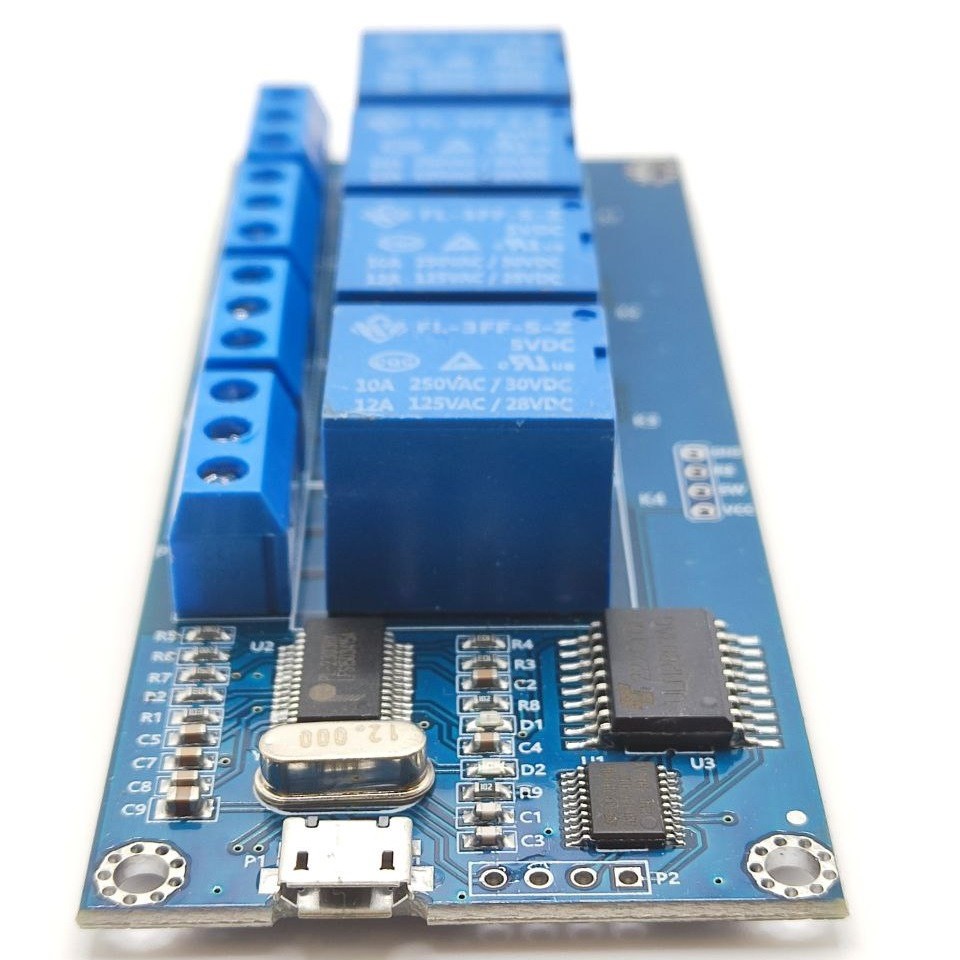

🔸 Micro-USB: основний інтерфейс підключення до ПК

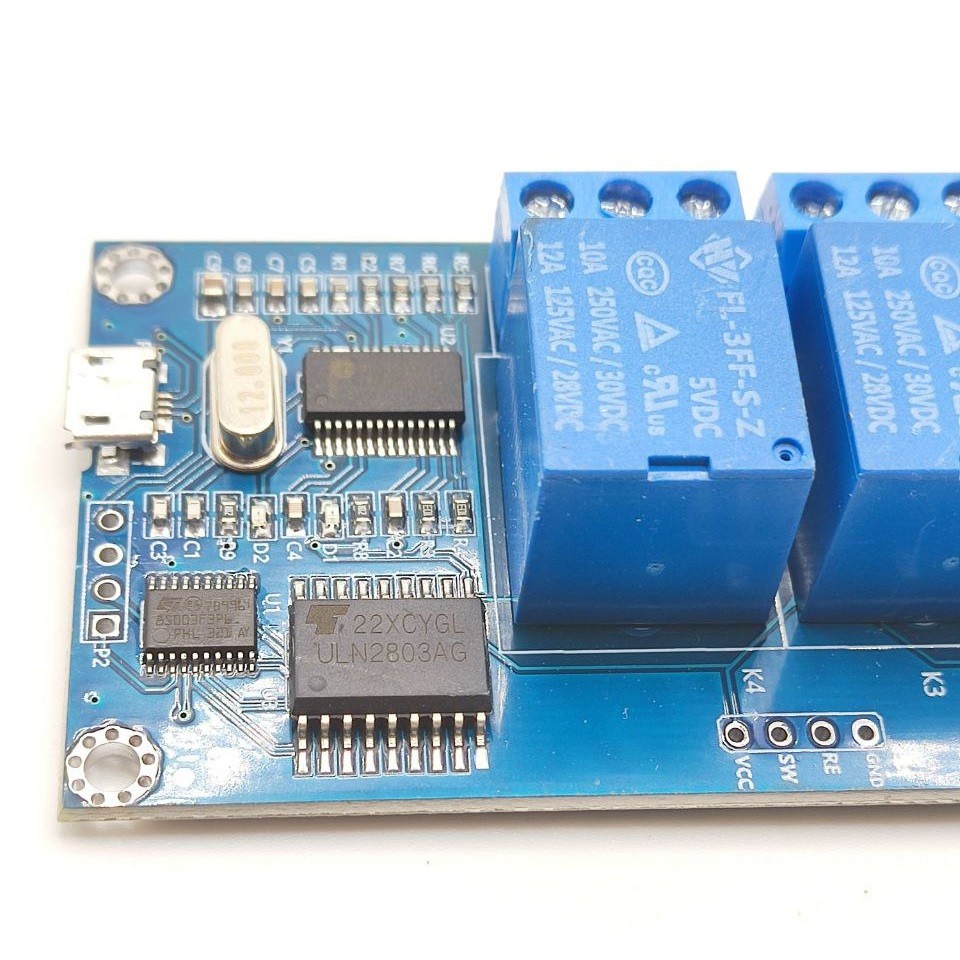

🔸 Серійний порт HE10: для підключення до MCU

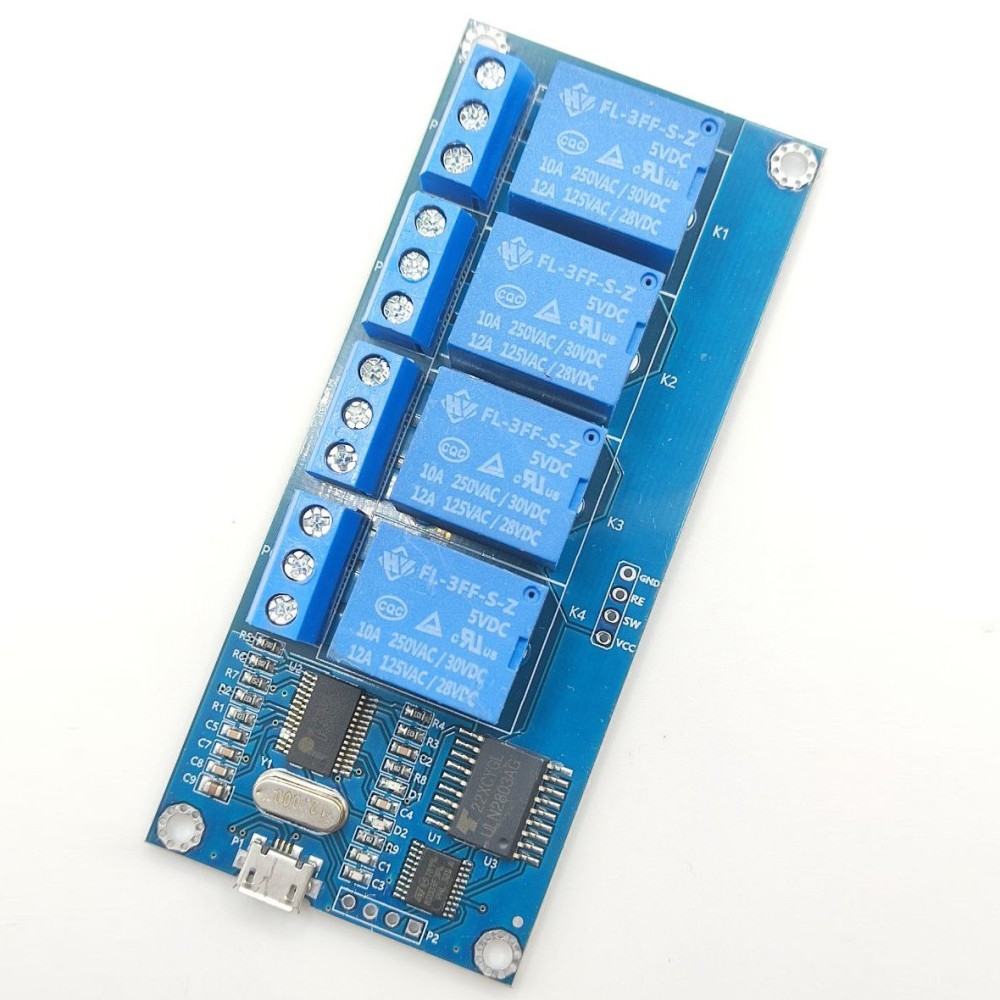

🔸 Контакти K1–K4: реле з виходами NO/NC/COM
🔸 COM-порт: створюється драйвером на ПК (віртуальний)

Інструкція до використання
1️⃣ Підключіть модуль до 5В джерела живлення (через USB або окремо)
2️⃣ Встановіть драйвер — створиться віртуальний COM-порт
3️⃣ Запустіть менеджер або використовуйте С-функції для керування
4️⃣ Надішліть код 0x50 — у відповідь отримаєте 0xAB
5️⃣ Надішліть код 0x51 для активації режиму керування
6️⃣ Кожен байт, що надсилається, керує реле:
0 = Вмикання реле,
1 = Вимкнення реле
7️⃣ Для 4-канальної версії керуються тільки молодші 4 біти

Запобіжні заходи
1️⃣ Не перевищуйте максимально допустимий струм та напругу реле
2️⃣ Уникайте підключення без вимкнення живлення
3️⃣ Слідкуйте за полярністю підключення живлення
4️⃣ Не використовуйте в умовах підвищеної вологості без герметизації

Технічні характеристики
⚙️ Кількість реле: 4
⚙️ Тип інтерфейсів: micro-USB, UART TTL (HE10)
⚙️ Живлення: 5 В постійного струму
⚙️ Споживаний струм: до 400 мА
⚙️ Швидкість порту: 9600 бод
⚙️ Вихід реле: 10A/250VAC або 10A/30VDC
⚙️ Робоча температура: -40°C ~ +85°C
⚙️ Розміри: 100 × 43 × 20 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Модуль 4-канальний USB-реле — 1 шт

Універсальний модуль реле з підтримкою micro-USB — це зручне рішення для систем, де потрібне просте, програмоване або ручне керування навантаженнями. Його можна використовувати у побутових, освітніх і промислових системах, що робить його незамінним у вашому арсеналі електроніки.
