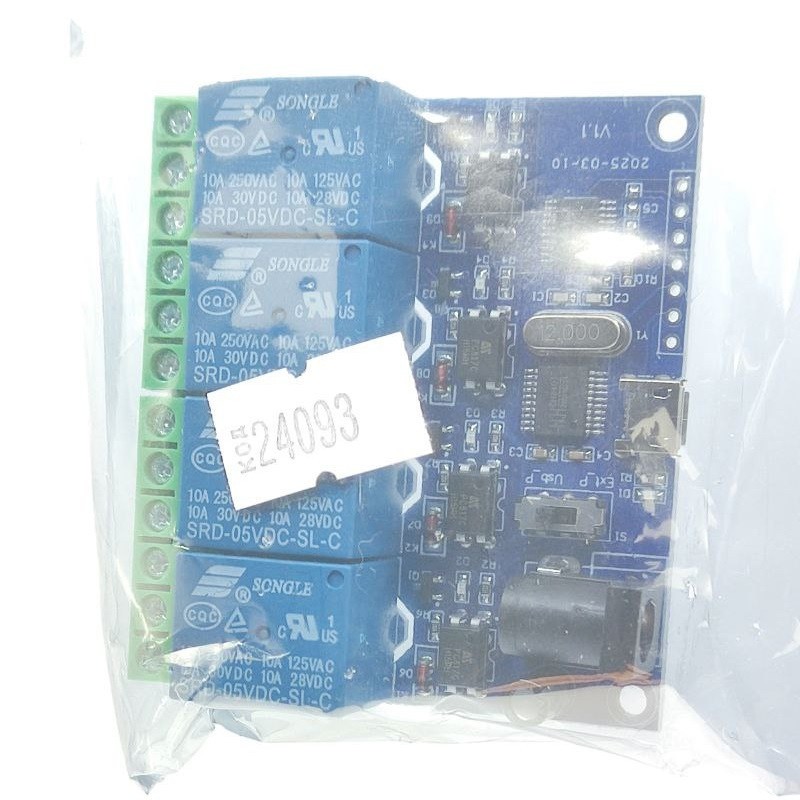

Багатоканальний USB-реле модуль на 4 виходи, керується комп'ютером через USB інтерфейс. Підтримує передачу команд по COM-порту через серійний асистент. Ідеальне рішення для систем розумного дому, тестування електроніки, лабораторій та автоматизації.
Особливості
🔹 Керування через USB
Підключається до ПК через USB і керується командою з термінала або програмного забезпечення STC-ISP. Надійна робота з COM-портом, підтримка HEX-команд.
🔹 Мікроконтролер та чіп CH340
Модуль оснащений мікроконтролером з USB-UART перетворювачем CH340 — стабільна робота без збоїв.
🔹 4 незалежних реле
Підтримка 4 релейних каналів з контактами NO/NC/COM. Кожне реле витримує до 10А при 250В AC або 30В DC — зручно для керування освітленням, двигунами, нагрівачами тощо.
🔹 Підтримка зовнішнього живлення
USB може не забезпечити достатній струм для 2+ реле, тому передбачено зовнішнє живлення 5В та перемикач між USB та зовнішнім джерелом.
🔹 Просте використання
Налаштування за 3 кроки:
- Встановіть драйвер CH340
- Відкрийте STC-ISP або Serial Assistant
- Надішліть HEX-команди вручну або автоматично
🔹 Гнучкі режими
Підтримка як автоматичної, так і ручної передачі команд. HEX-режим забезпечує точне керування.
🟢 Відкрити перший USB-канал: A0 01 01 A2
🟢 Закрити перший USB-канал: A0 01 00 A1
🟢 Відкрити другий USB-канал: A0 02 01 A3
🟢 Закрити другий USB-канал: A0 02 00 A2
🟢 Відкрити третій USB-канал: A0 03 01 A4
🟢 Закрити третій USB-канал: A0 03 00 A3
🟢 Відкрити четвертий USB-канал: A0 04 01 A5
🟢 Закрити четвертий USB-канал: A0 04 00 A4
🟢 Запит стану: FF
Переваги
✔ Чітке релейне керування через COM-порт
✔ HEX-команди для повного контролю
✔ Підтримка до 4 незалежних ліній
✔ Оптимізовано для Windows-програм
✔ Реле 10А NO/NC
✔ Перемикання між USB та зовнішнім живленням
Застосування
✅ Розумний дім
✅ Керування побутовими пристроями з ПК
✅ Програмоване тестування навантажень
✅ Лабораторні проєкти
✅ DIY-автоматика
✅ Системи моніторингу та керування

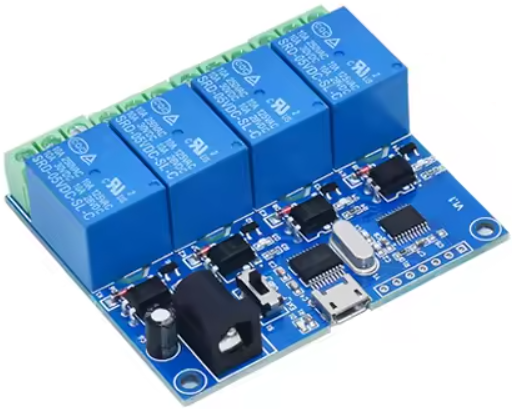

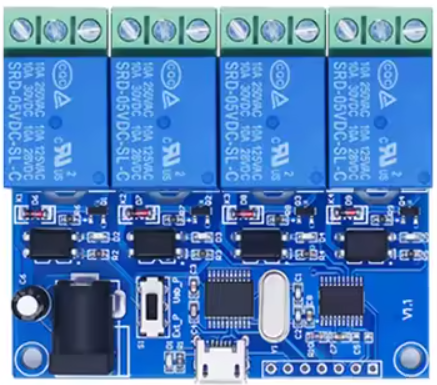

🔸 Інтерфейси живлення та зв’язку
1️⃣ Зовнішній роз’єм живлення — DC 5V
2️⃣ Перемикач живлення: USB_P / EXT_P
3️⃣ USB — живлення + зв'язок
4️⃣ Резервний роз'єм USB

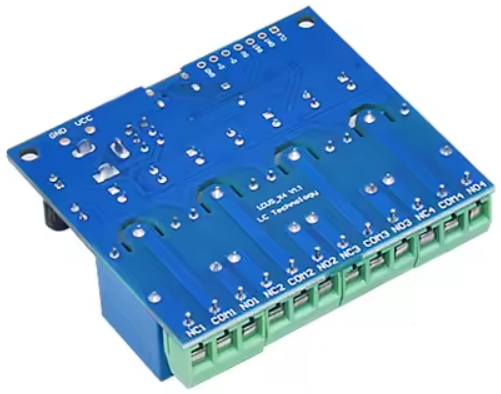

Контакти реле (по кожному каналу):
🔸 COMx — загальний контакт
🔸 NCx — нормально замкнутий (з'єднаний з COM до увімкнення реле)
🔸 NOx — нормально розімкнутий (з'єднується з COM після увімкнення реле)
(для кожного з 4 реле — COM1, NC1, NO1 / COM2, NC2, NO2 і т.д.)
Технічні характеристики
⚙️ Кількість реле: 4
⚙️ Живлення: USB / DC 5V
⚙️ Струм навантаження: до 10А (250В AC / 30В DC)
⚙️ Інтерфейс: USB (CH340)
⚙️ Комунікація: COM-порт (UART)
⚙️ Програмне забезпечення: STC-ISP, Serial Assistant
⚙️ Команди: HEX
⚙️ Контакти: NO / NC / COM
⚙️ Розміри: 63×56×20 мм
⚙️ Вага: 56 г

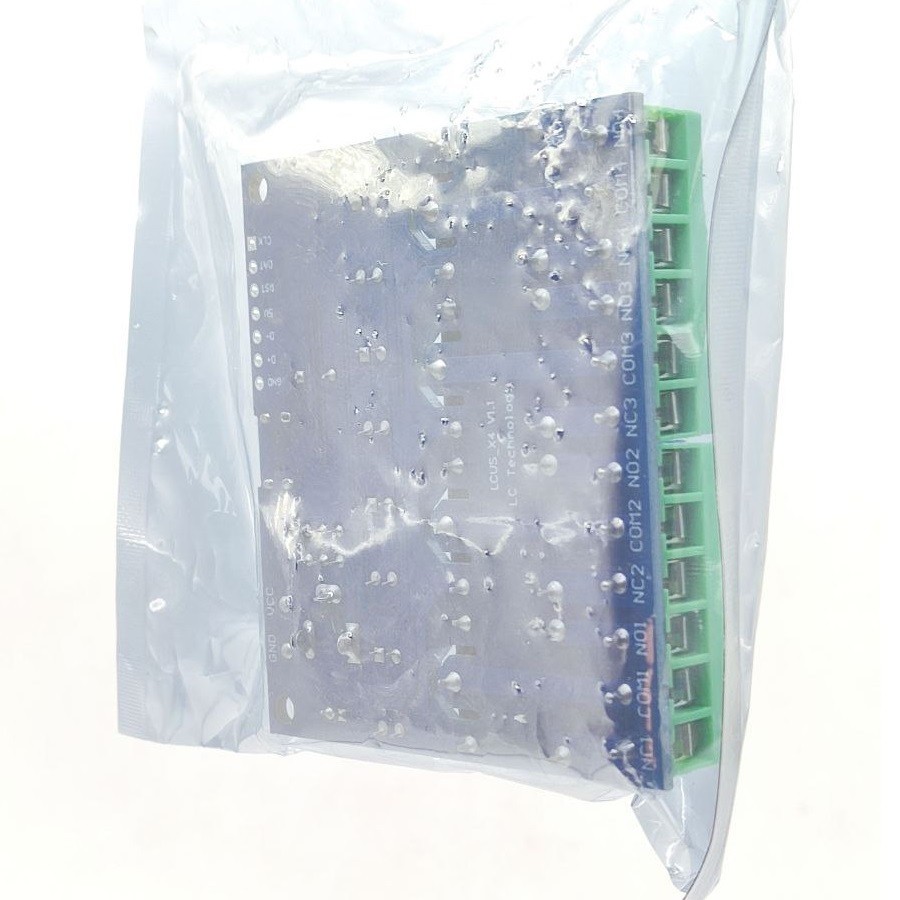

Комплектація
📦 USB-реле-модуль LCUS-4 — 1 шт
USB-реле модуль LCUS-4 забезпечує стабільне та зручне керування живленням пристроїв через комп’ютерний інтерфейс. Завдяки підтримці до чотирьох каналів, простому підключенню та гнучкому керуванню за допомогою серійних команд, він є ефективним рішенням для систем автоматизації, "розумного дому", а також для технічних проєктів і тестування. Надійність конструкції, підтримка живлення як через USB, так і зовнішнє джерело, робить його універсальним та зручним у використанні.
