Модуль перешкод (jammer) GaN N-type, 200-300 MHz, 100W

Ціна за 1 шт.

10500.00 грн

Знижка: -5 %

9975 грн

В наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                        (10 шт).

Оптом и в роздріб

Оптові ціни

9820.00 грн./шт.

при замовленні від 2 шт.

8588.50 грн./шт.

при замовленні від 5 шт.

Способи оплати Умови повернення Графік роботи

Опис

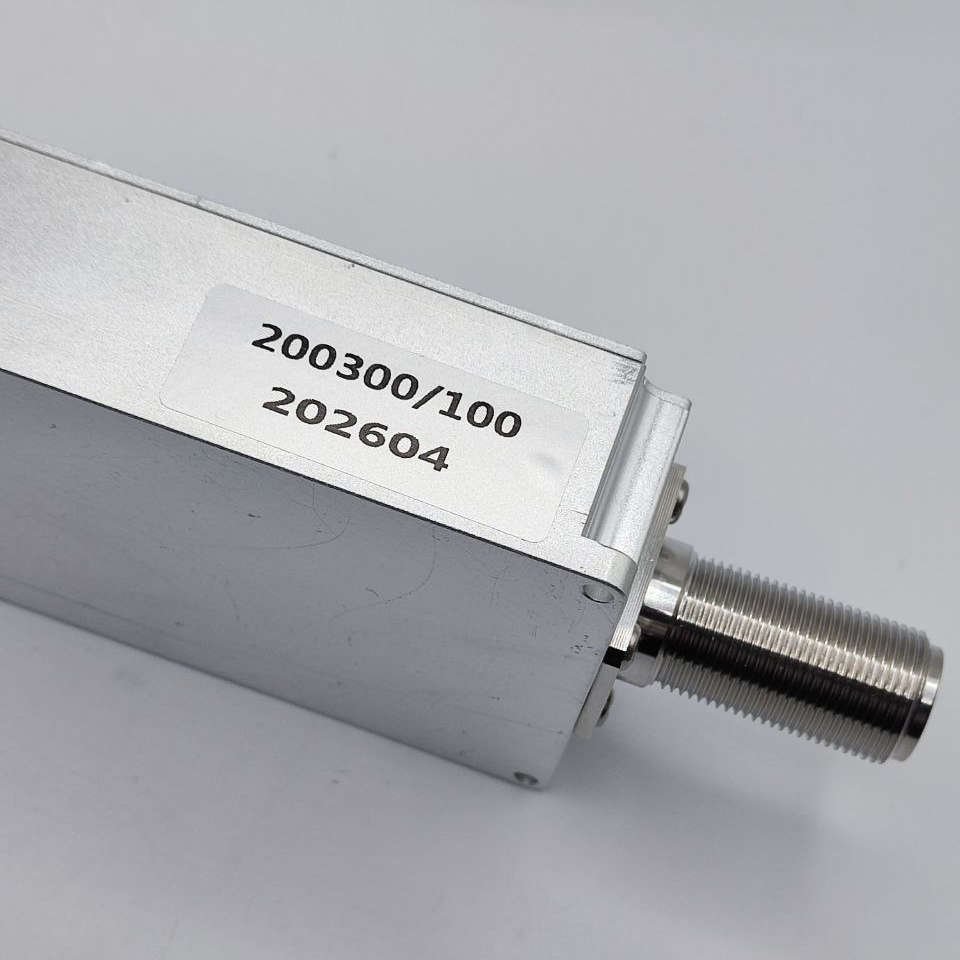

Модуль перешкод (jammer) GaN N-type, 200-300 MHz, 100W

Модуль перешкод (jammer) на базі GaN-транзисторів забезпечує широкосмугове придушення радіосигналів у діапазоні 200–300 MHz із вихідною потужністю 100 Вт, стабільністю та високою ефективністю. Підходить для систем РЕБ, тестових стендів, лабораторій та спеціалізованих радіокомплексів.

Особливості

🔹 GaN-архітектура високої потужності — застосування GaN-транзисторів забезпечує високу щільність потужності, стабільність і низькі теплові втрати в широкому частотному діапазоні.
🔹 Широкосмугова частотна розгортка — підтримка 100–200 кГц дозволяє ефективно подавляти широкий спектр радіосигналів.
🔹 Компактність та ефективність — оптимізована система охолодження, малий корпус і ККД ≥50% роблять модуль ідеальним для мобільних або вбудованих рішень.
🔹 Надійність при тривалій роботі — модуль здатний стабільно працювати на високій потужності протягом тривалого часу, зберігаючи ключові параметри.

📝 Примітка: Увімкніть модуль тільки після підключення антени, інакше він може бути пошкоджений. Перед увімкненням переконайтеся, що напруга живлення знаходиться в допустимому діапазоні.

Переваги

✔ Висока вихідна потужність — до 100 Вт
✔ Широка частотна смуга роботи
✔ Сканування частоти для максимального ефекту подавлення
✔ Простота інтеграції в готові системи
✔ Висока ефективність та низькі теплові втрати
✔ Надійна робота з живленням +28 В

Застосування

✅ Модулі радіоелектронної боротьби (РЕБ)
✅ Лабораторні вимірювальні та тестові стенди
✅ Бездротові системи придушення
✅ Захист територій від радіоканалів
✅ Перешкодонавіювання для спеціальних комплексів

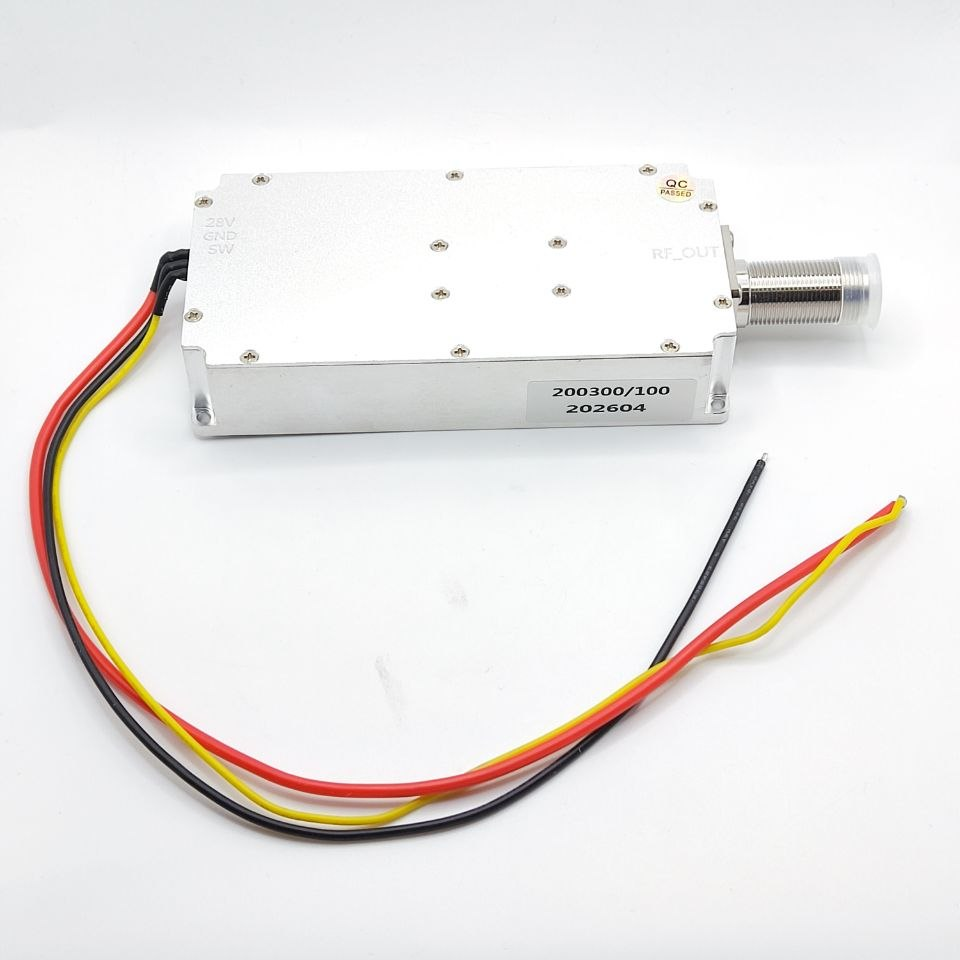

Опис інтерфейсів

🔸 28V (червоний провід 16AWG) — вхід живлення +28 В
🔸 GND (чорний провід 18AWG) — загальна шина живлення
🔸 SW (жовтий провід 22AWG, припаяний до червоного) — керуючий/допоміжний сигнал (частотне сканування)
🔸 RF OUT (N-роз’єм) — високочастотний вихід модуля

Інструкція з використання

1️⃣ Підключіть провід 28V до стабільного джерела +28 В
2️⃣ Під’єднайте GND до надійної землі
3️⃣ При необхідності підключіть провід SW для керування скануванням
4️⃣ Під’єднайте антену або навантаження 50 Ом до RF OUT (N-роз’єм)
5️⃣ Увімкніть живлення та контролюйте нагрів корпусу
6️⃣ Забезпечте надійну вентиляцію під час тривалої роботи

Міри безпеки

⚠️ Не вмикати модуль без навантаження 50 Ом
⚠️ Забезпечити якісне охолодження під час роботи
⚠️ Не допускати коротких замикань на вході живлення
⚠️ Підключати лише до стабільного джерела +28 В
⚠️ Уникати дотику до виходу під час роботи — високочастотна енергія небезпечна

Технічні характеристики

⚙️ Робоча частота: 200–300 MHz
⚙️ Вихідна потужність: 50 dBm (100W)
⚙️ Частота сканування: 100k–200k
⚙️ Напруга живлення: +28 V
⚙️ Струм споживання: ≤ 7 A
⚙️ Ефективність: ≥ 50%
⚙️ Верхній тепловий дрейф: 8 MHz
⚙️ Нижній тепловий дрейф: 8 MHz
⚙️ Вага: 0.9 kg
⚙️ Габарити: 129.8 × 65.2 × 20.5 мм

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

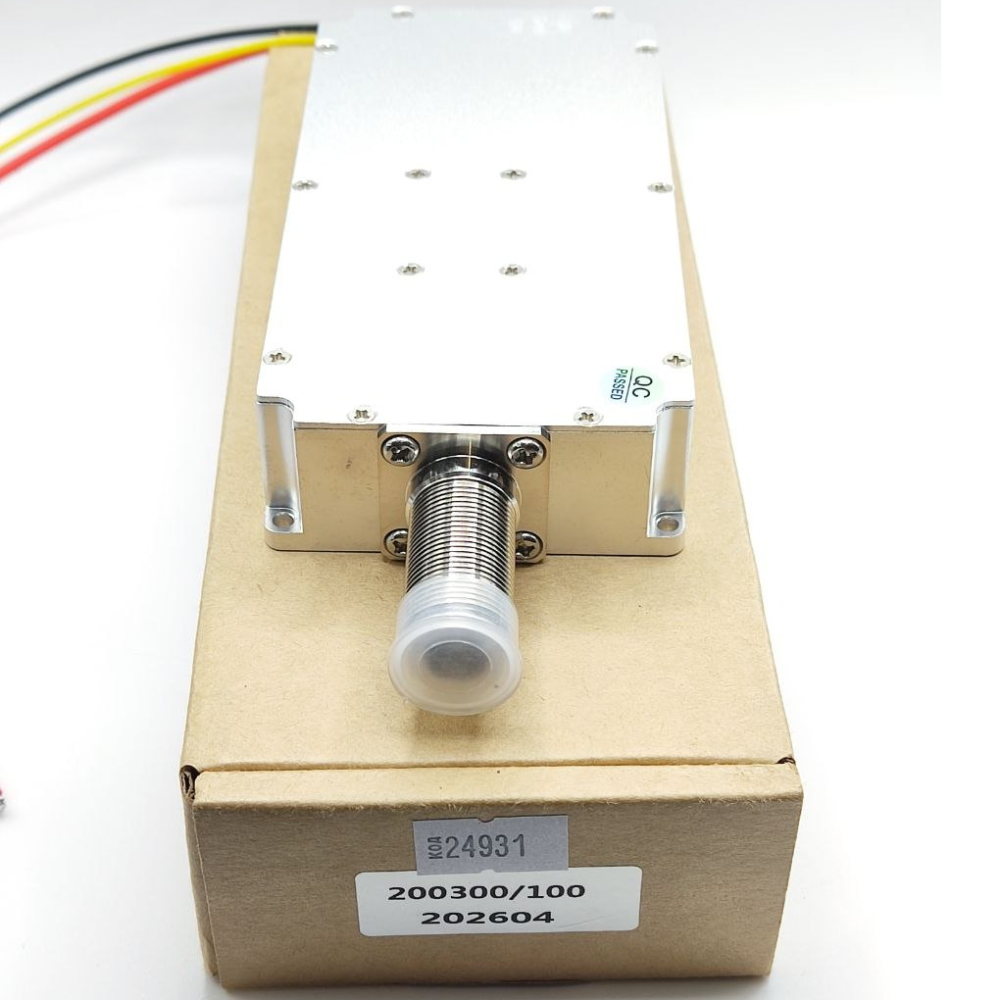

Комплектація

📦 Модуль перешкод GaN 100W
📦 Комплект кріплення N-роз’єма (гайка, шайба, ущільнювальне кільце)
📦 Картонна коробка

Модуль перешкод GaN 200–300 MHz є високоефективним рішенням для систем пригнічення сигналів, де потрібна висока потужність, стабільність та компактність. Використання GaN-технологій забезпечує значно менші теплові втрати й підвищену довговічність.

Його конструкція дозволяє інтегрувати модуль у мобільні або стаціонарні комплекси РЕБ, забезпечуючи надійну роботу навіть у складних умовах. Завдяки продуманій схемотехніці та простому підключенню він підходить як для професійних, так і для спеціалізованих застосувань.
