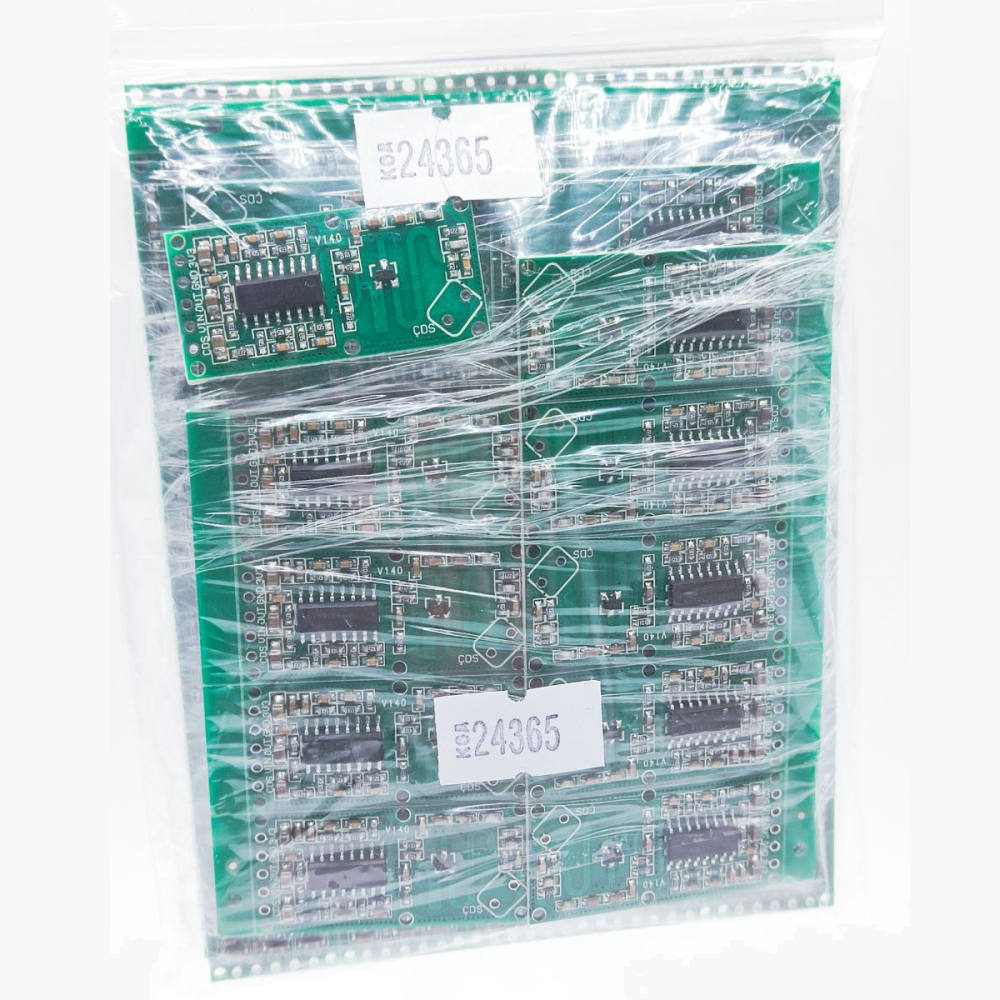

Код: 24365

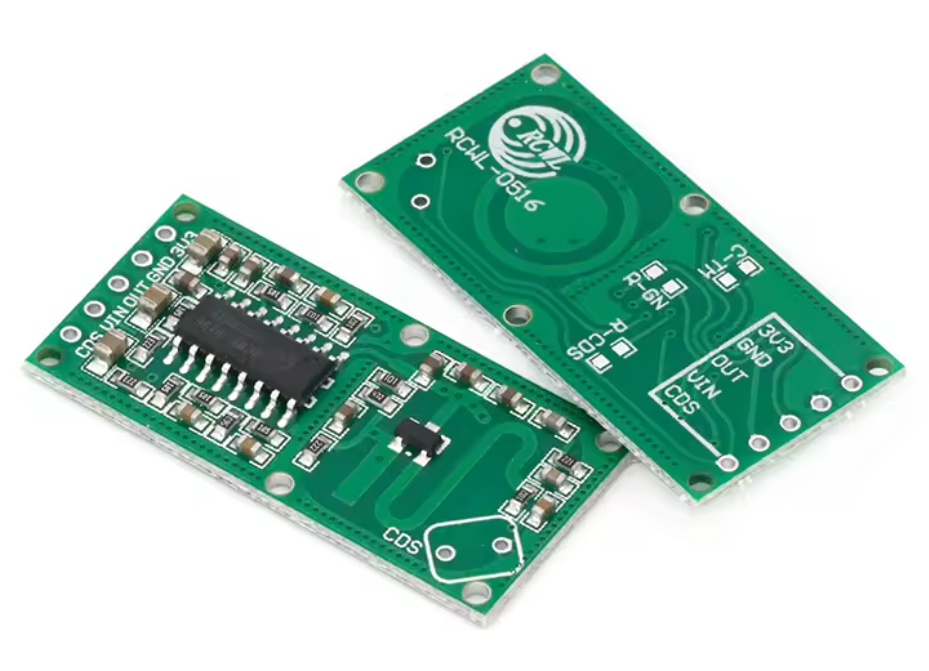

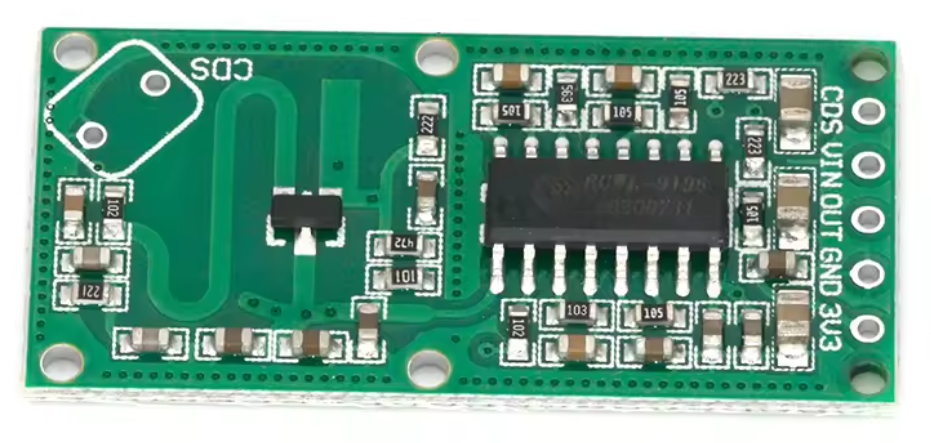

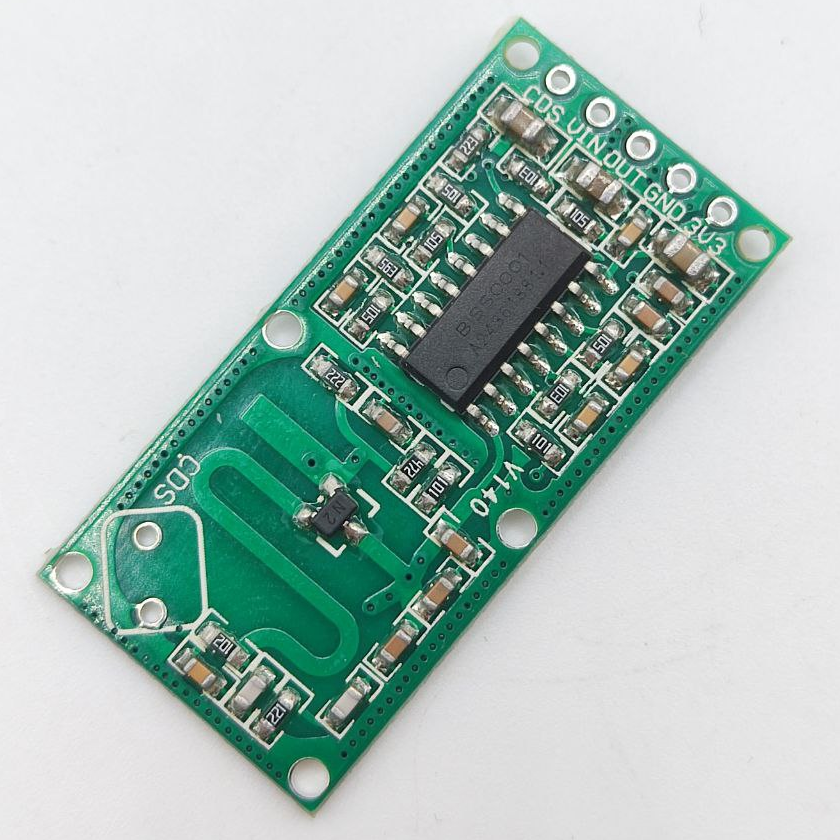

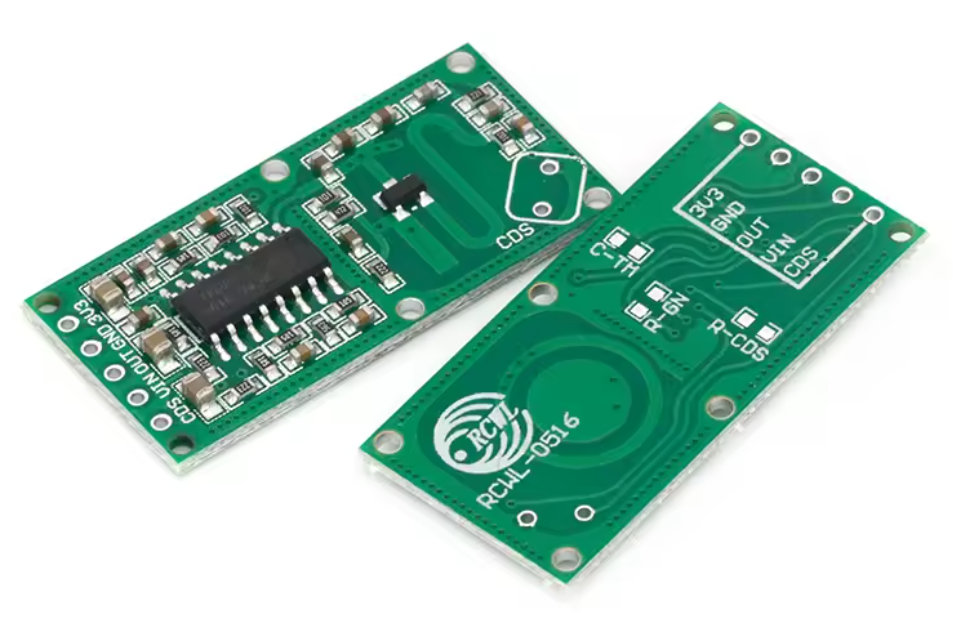

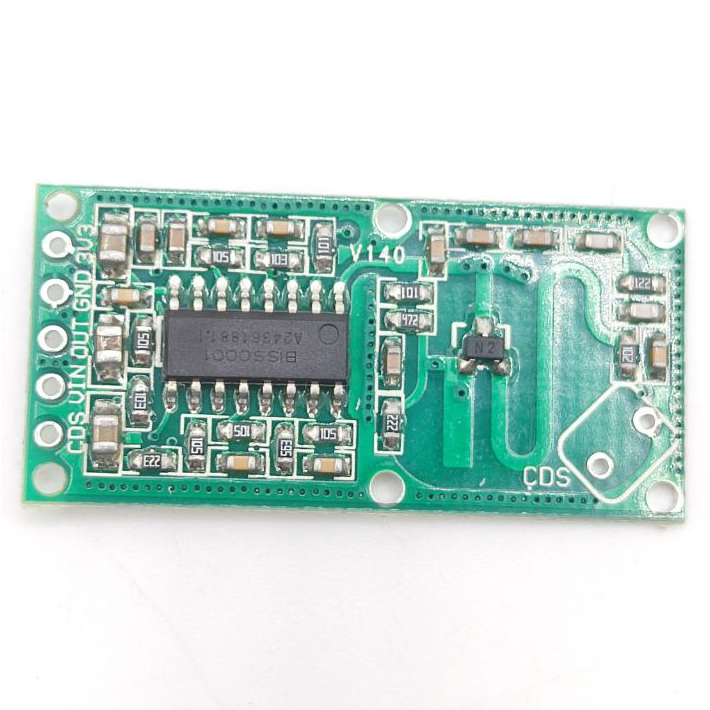

Модуль мікрохвильового радіолокаційного датчика RCWL-0516

Ціна за 1 шт.

35.60 грн

В
                                                                    наявності 26
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (26 шт).

Оптом і в роздріб

Оптові ціни

30.90 грн./шт.

при замовленні від 5 шт.

25.30 грн./шт.

при замовленні від 30 шт.

Способи оплати Умови повернення Графік роботи

Опис

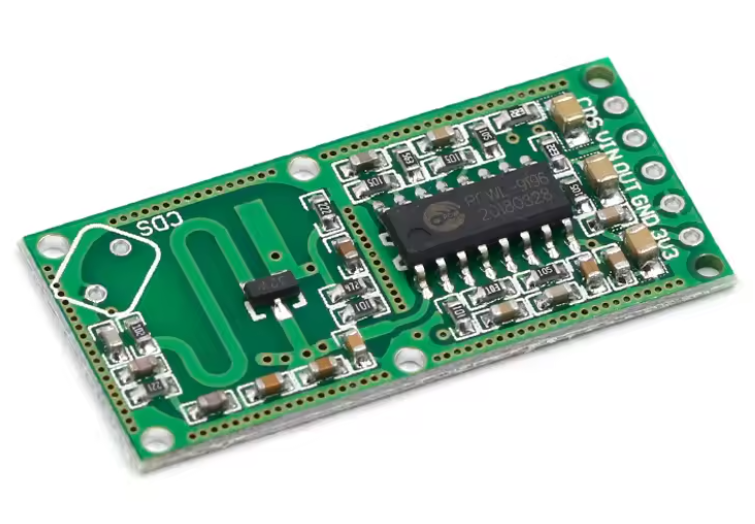

Модуль мікрохвильового радіолокаційного датчика RCWL-0516

Модуль RCWL-0516 — це інтелектуальний мікрохвильовий сенсор, що використовує ефект Доплера для виявлення рухомих об’єктів. Завдяки високій чутливості, низькому енергоспоживанню та стабільній роботі при різних умовах, він ідеально підходить для автоматичного освітлення, охоронних систем, робототехніки та проектів “розумного дому”.

Особливості
🔹 Робоча напруга 4–28 В — модуль може стабільно працювати з різними джерелами живлення, включно з батареями, адаптерами та блоками живлення, що робить його універсальним для DIY-проектів і професійних систем.
🔹 Дальність детекції 5–9 м із можливістю регулювання — користувач може тонко налаштовувати радіус виявлення руху відповідно до особливостей приміщення або об’єкта.
🔹 Низьке споживання струму — лише 2.8 мА (типове) — забезпечує енергозбереження, що особливо важливо для автономних систем із батарейним живленням.
🔹 Параметр C-TM дозволяє налаштувати час повторного спрацьовування — користувач може регулювати затримку між детекціями, що зменшує зайві спрацьовування та підвищує точність системи.
🔹 Опір R-GN дає змогу регулювати дальність виявлення (наприклад, 1 MΩ ≈ 5 м) — дозволяє адаптувати сенсор під конкретні потреби приміщення або робочої зони.
🔹 Вхід CDS підтримує підключення фоторезистора для вимкнення функції детекції вночі — автоматично відключає сенсор у темний час доби, підвищуючи ефективність та економію енергії.
🔹 Цифровий вихід 3.3 В — сумісний з Arduino, ESP32, STM32 тощо, що забезпечує легку інтеграцію в існуючі системи автоматизації та IoT-проекти.
🔹 Компактний форм-фактор і монтажні отвори для легкого встановлення, включаючи розміщення в корпусах, панелях або на робототехнічних платформах.
🔹 Мікрохвильова технологія дозволяє сенсору “бачити” крізь пластик, скло та дерево, що забезпечує більшу гнучкість у проєктуванні систем безпеки та освітлення.
🔹 Стабільна робота при температурах −20…+80 °C та у вологих умовах — підходить для широкого спектру середовищ, включаючи житлові, офісні та промислові приміщення.

Переваги
✔ Висока стабільність і чутливість до руху.
✔ Просте підключення до будь-якого мікроконтролера.
✔ Економне енергоспоживання — підходить для автономних систем.
✔ Можливість регулювання часу, чутливості та режиму денного світла.
✔ Мікрохвильовий сенсор здатен “бачити” крізь пластик, скло та дерево.

Застосування
✅ Автоматичне освітлення у приміщеннях і коридорах.
✅ Системи безпеки та охоронна сигналізація.
✅ Розумні будинки та енергозберігаючі проєкти.
✅ Робототехніка, сенсори присутності, IoT-пристрої.

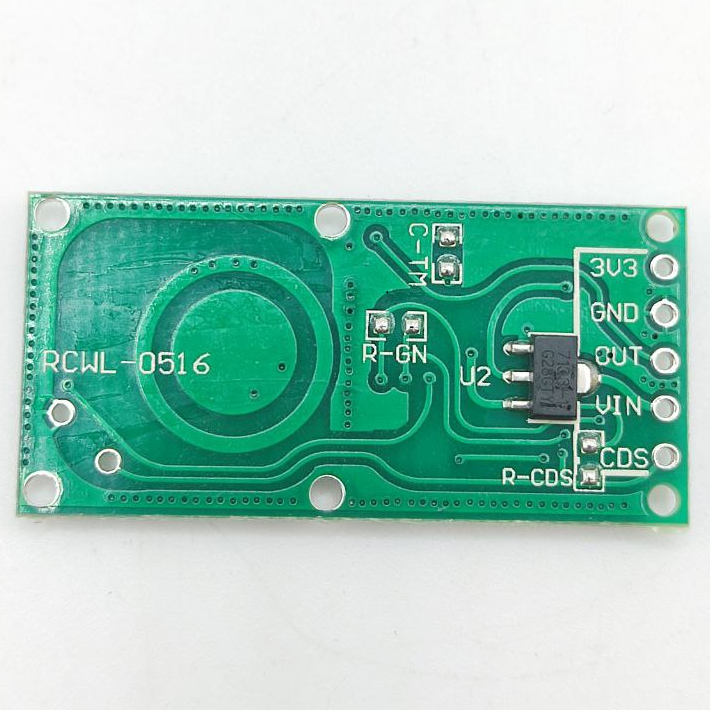

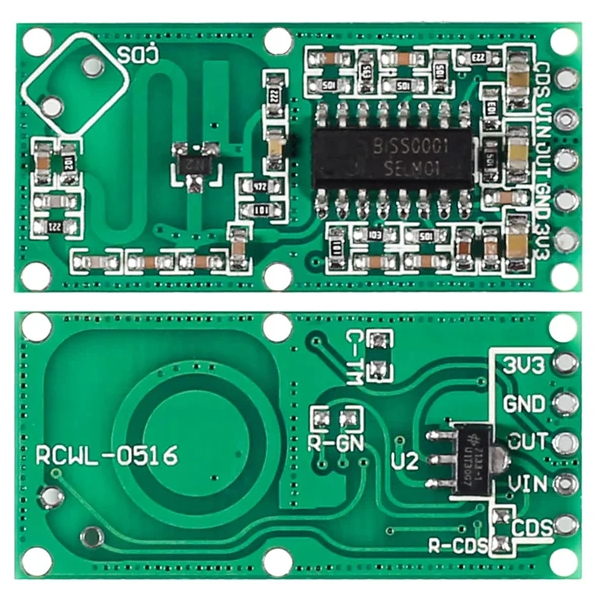

Опис інтерфейсів
🔸 3V3 — вихід 3.3 В (до ≈100 мА) для живлення зовнішніх схем.
🔸 GND — загальний мінус живлення.
🔸 OUT — цифровий вихід: високий рівень (≈3.3 В) при виявленні руху.
🔸 VIN — вхід живлення 4–28 В.
🔸 CDS — вхід керування освітленням; при напрузі <0.7 В вихід OUT блокується (вимикає виявлення).

Інструкція до використання
1️⃣ Підключіть живлення 4–28 В до контактів VIN і GND, переконавшись у правильній полярності та стабільності джерела живлення.
2️⃣ Підключіть вихід OUT до цифрового входу мікроконтролера або схеми керування навантаженням, перевірте відповідність логічного рівня (3.3 В).
3️⃣ Для регулювання дальності детекції встановіть резистор на контакт R-GN, поступово змінюючи опір для визначення оптимальної відстані реагування.
4️⃣ Налаштуйте час повторного спрацьовування за допомогою конденсатора на C-TM (за замовчуванням ≈2 с). Можна експериментально підібрати оптимальний час для конкретного сценарію.
5️⃣ Підключіть фоторезистор до CDS через R-CDS для автоматичного вимкнення в темряві. Перевірте, що напруга CDS менше 0.7 В у темний час доби.
6️⃣ Забезпечте відсутність металевих предметів перед антеною та залиште мінімум 1 см простору спереду і ззаду. Для стабільної роботи сенсора уникайте вібрацій і сильних механічних ударів.
7️⃣ При тестуванні переконайтеся, що сенсор коректно реагує на рух людини у встановленому діапазоні та враховуйте особливості приміщення (стіни, меблі, скляні перегородки).

Заходи безпеки
⚠️ Не розміщуйте металеві предмети безпосередньо перед антеною — це блокує роботу сенсора.
⚠️ Не підключайте або не відключайте живлення під напругою.
⚠️ Забезпечте щонайменше 1 см простору спереду та ззаду модуля для коректної роботи.
⚠️ Уникайте механічних ударів і сильних вібрацій, що можуть пошкодити плату.
⚠️ Дотримуйтеся температурних меж експлуатації та встановлюйте модуль у відповідний корпус при потребі.

Технічні характеристики
⚙️ Робоча напруга: 4–28 В
⚙️ Споживаний струм: 2.8 мА (тип.), 3 мА (макс.)
⚙️ Вихідна напруга OUT: 3.2–3.4 В
⚙️ Вихідна здатність струму: до 100 мА
⚙️ Потужність випромінювання: 20 мВт (тип.), 30 мВт (макс.)
⚙️ Дальність виявлення: 5–9 м (регульована)
⚙️ Тип тригера: повторний (repeat trigger)
⚙️ Час повторного спрацьовування: ≈2 с (налаштовується через C-TM)
⚙️ Робоча температура: −20…+80 °C
⚙️ Температура зберігання: −40…+100 °C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Модуль мікрохвильового сенсора RCWL-0516 — 1 шт.

Модуль RCWL-0516 — це надійне, гнучке та компактне рішення для реалізації систем автоматичного освітлення, безпеки та інтелектуальних пристроїв. Він поєднує простоту інтеграції, стабільність роботи та мінімальне енергоспоживання, що робить його ідеальним вибором для сучасних DIY і професійних проєктів.
