Код: 08972

Модуль Лазерний діод XD-16 для Arduino

Ціна за 1 шт.

25.50 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

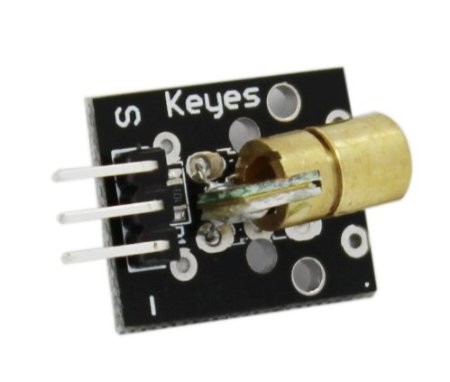

Модуль лазерного диода XD-16 для Arduino

Содержит лазерный светодиод с цилиндрическим радиатором и пассивные компоненты, грубо обеспечивающие режим работы светодиода. Модуль лазера KY-008 создает небольшое световое пятно на противоположно расположенном объекте благодаря особым свойствам лазерного излучения. Луч виден в задымленном или пыльном помещении.

Модуль лазера (красный) применяется как излучающий компонент в фотореле, в которых между источником света и фотоприемниках расстояние измеряется в метрах. Такая схема расположения фотоприборов используется при подсчете переместившихся крупных объектов между источником и приемником. В охранных системах это получило название световой барьер. Среди других применений – лазерная указка, установки световых эффектов, где световое пятно перемещается с помощью зеркала.

Характеристики KY-008
Питание, предельные параметры
напряжение 5 В
ток 30 мА
Длина волны излучения 650 нм
Оттенок света рубиновый
Светоотдача 2-5 мВт
Предельное расстояние до фотоприемника 14 м
Размеры платы 24х15 мм

signal – управляющий сигнал имеющий уровни в соответствии с нормами цифровой логики 5 В
+5 V – питание KY-008
GND – подключение к общему проводу

Особенности применения

Модуль лазера KY-008 боится статического электричества. Даже импульсное превышение питающего или управляющего напряжений приводит к порче светодиода. При работе происходит нагрев светодиода, который в незначительной мере снижает имеющийся на светодиоде радиатор. Основной параметр питания лазерного светодиода ток, а не напряжение. При нагреве снижается сопротивление светодиода, происходит увеличение потребляемого тока, в результате нагрев ускоряется и развивающийся процесс приводит к негативным последствиям. В большинстве случаев не требуется работа модуля лазера KY-008 на предельной мощности. Снижать потребляемый ток можно с помощью последовательной установки в цепи питания резистора сопротивлением в соответствии с таблицей.

Сопротивление последовательно установленного резистора, Ом	22	47	100
Потребляемый ток, мА	19	17	14

Потребление максимального тока вызывает быстрый перегрев, работа в половинном режиме потребления замедляет процесс саморазогрева, но все же он будет происходить. Наиболее правильным способом обеспечения надежной работы является использование для питания модуля лазера KY-008 стабилизатора или ограничителя тока.
