Код: 24783

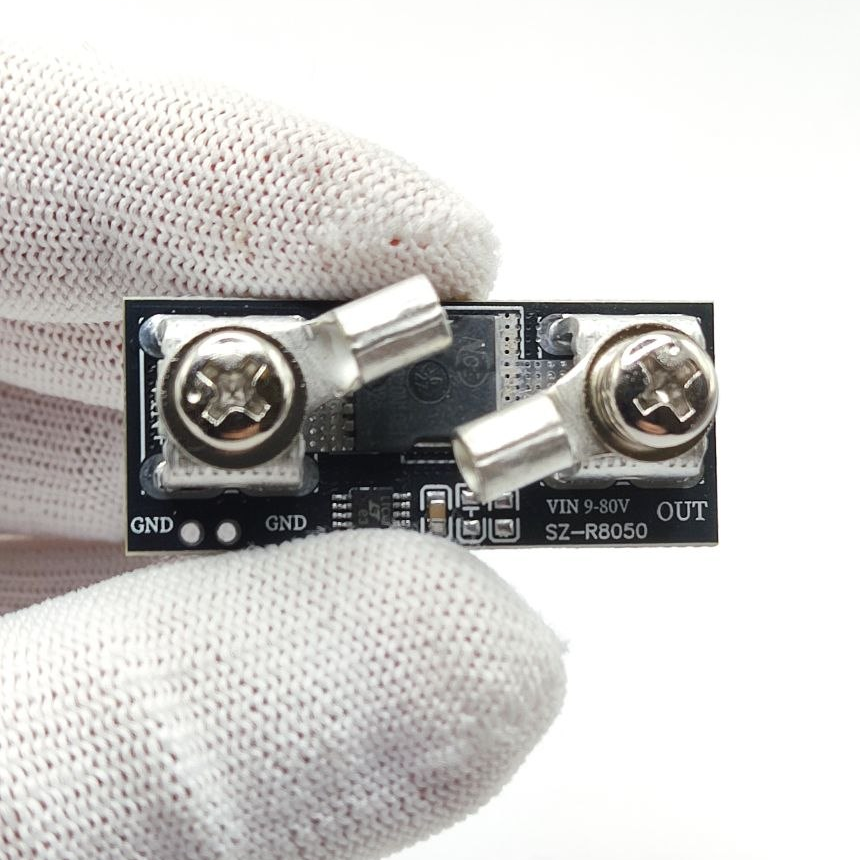

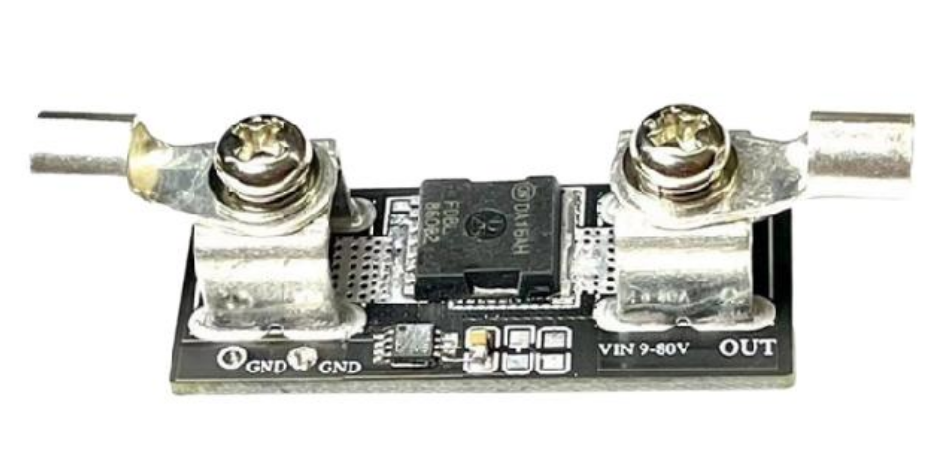

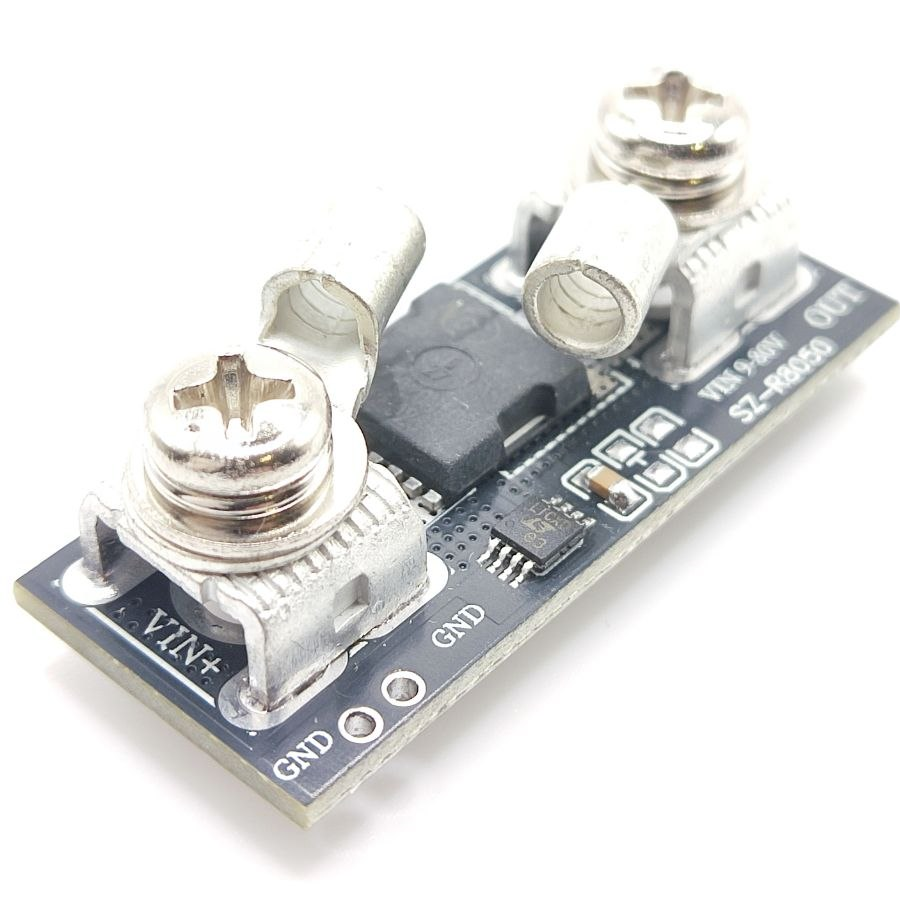

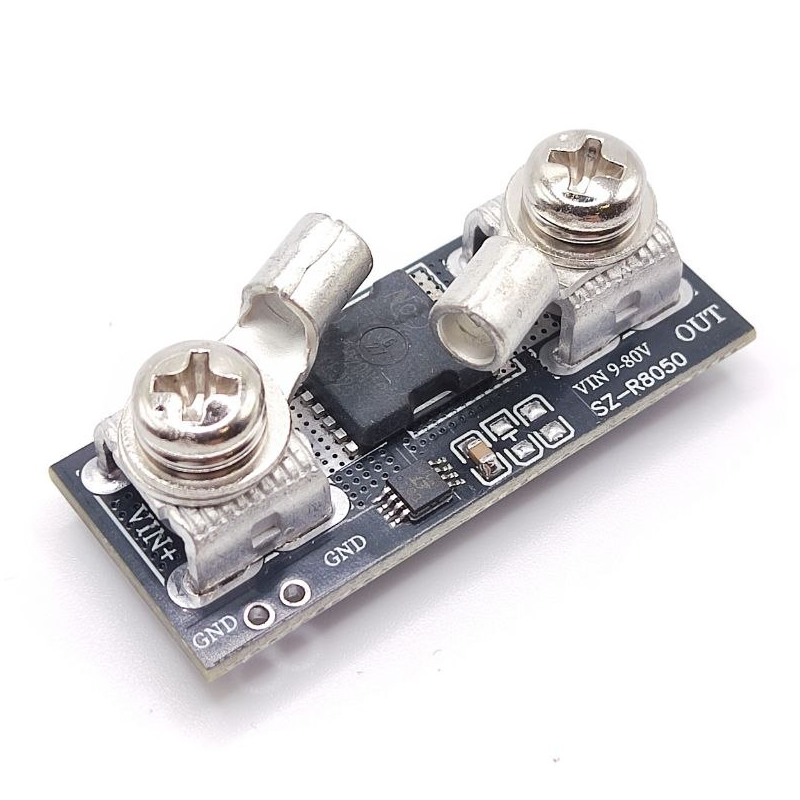

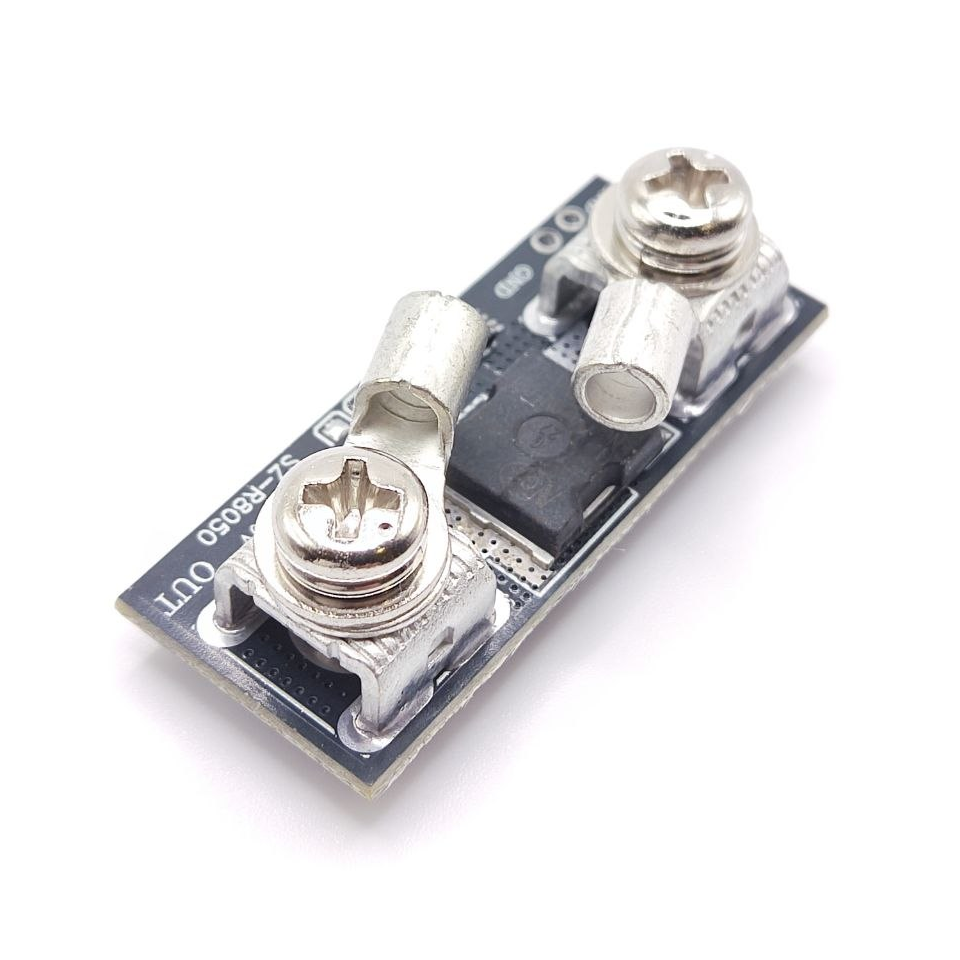

Модуль ідеального діода з клемами 80V 50A

Ціна за 1 шт.

369.10 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Модуль ідеального діода з клемами 9-80V 50A

Модуль ідеального діода з клемами 9–80V 50A — це високострумовий електронний модуль, призначений для захисту живлення в системах, де неприпустимий зворотний струм. Побудований на базі потужного MOSFET-транзистора, він забезпечує наднизьке падіння напруги та мінімальне нагрівання, що робить його ідеальним рішенням для сонячних систем, морських застосувань, автономних установок та енергетичного обладнання.

Особливості

🔹 Використання потужного MOSFET-транзистора забезпечує надзвичайно мале падіння напруги — приблизно 0,04 В, що значно підвищує ефективність системи.
🔹 Низький внутрішній опір на рівні 2 мОм дозволяє модулю працювати зі струмами до 50 А без суттєвого нагрівання.
🔹 Функція «ідеального діода» діє як електронний клапан, пропускаючи струм тільки в одному напрямку та повністю усуваючи ризики зворотного струму.
🔹 Широкий робочий діапазон напруги 9–80 В забезпечує сумісність з більшістю систем живлення — від побутових до морських та промислових.
🔹 Значно перевершує звичайні діоди та діоди Шотткі завдяки меншому нагріванню, більшому допустимому струму та суттєво вищій енергоефективності.
🔹 Ідеально підходить для під’єднання сонячних панелей, акумуляторних блоків, систем резервного живлення, зарядних контролерів та іншого DC-обладнання.
🔹 Гвинтові клеми забезпечують надійне та зручне підключення силових кабелів.
🔹 Компактні розміри дозволяють легко інтегрувати модуль у будь-яку силову схему.
🔹 Модуль підтримує роботу при високих навантаженнях без перегріву за рахунок ефективного розсіювання тепла через металевий корпус та монтажні гвинти.
🔹 Міцна друкована плата забезпечує довговічність та стійкість до вібрацій і механічних навантажень.

Переваги

✔ Дуже мале падіння напруги
✔ Захист від зворотного струму
✔ Низьке тепловиділення
✔ Висока ефективність при великих струмах
✔ Простий монтаж у силову лінію
✔ Універсальність застосування

Застосування

✅ Сонячні панелі та контролери
✅ Акумуляторні системи
✅ Морські електросистеми
✅ Автономні та резервні джерела живлення
✅ Силові DC-схеми
✅ Енергетичні пристрої та модулі керування живленням

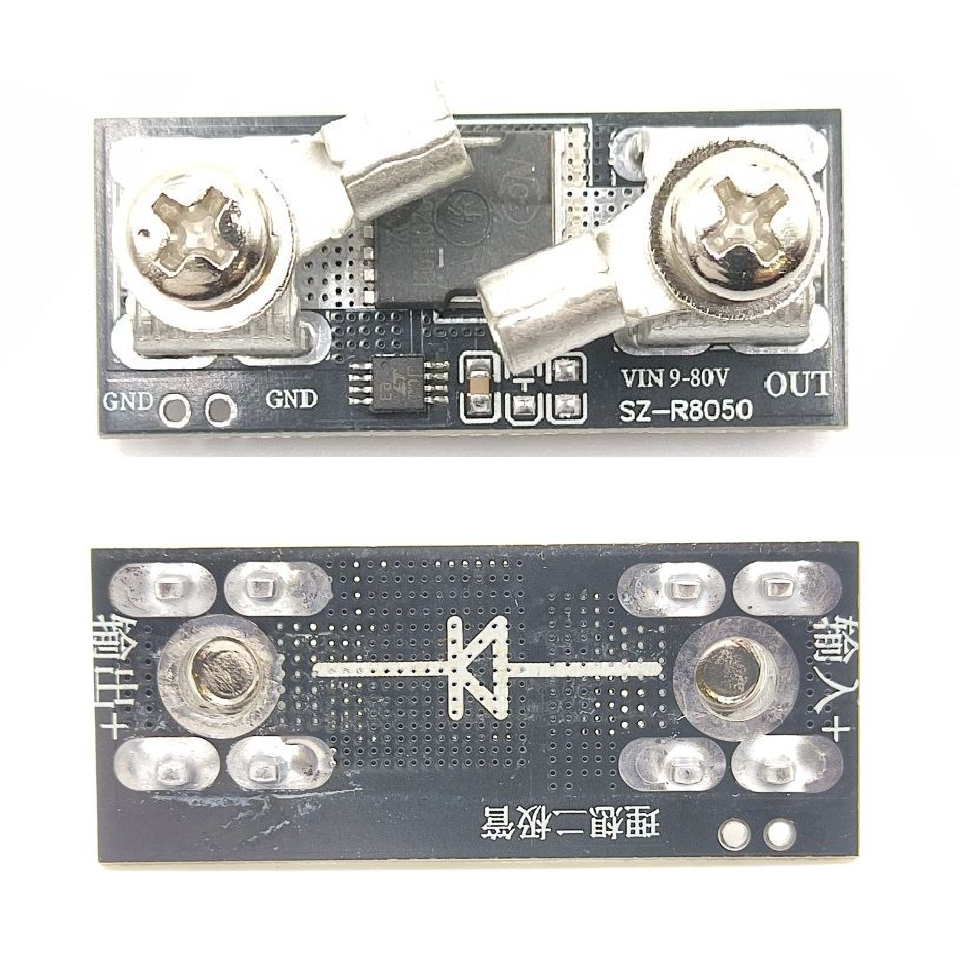

Опис інтерфейсів

🔸 IN+ / OUT+ — силовий плюс (модуль встановлюється у розрив плюсової лінії).
🔸 GND — мінусовий провід, який необхідно під’єднати тонким дротом для живлення внутрішньої схеми.
🔸 Гвинтові клеми — зручне підключення силових проводів.

Інструкція до використання

1️⃣ Визначити напрямок струму та встановити модуль у розрив силового плюса.
2️⃣ Під’єднати мінус джерела живлення до контакту GND тонким проводом.
3️⃣ Закріпити силові кабелі у гвинтових клемах.
4️⃣ Перевірити надійність з’єднань.
5️⃣ Увімкнути живлення та переконатися у відсутності зворотного струму.

Заходи безпеки

⚠️ Використовувати тільки у рекомендованому діапазоні напруги 9–80 В.
⚠️ Не перевищувати максимальний струм 50 А.
⚠️ Забезпечити належне охолодження при роботі поблизу максимальних навантажень.
⚠️ Не допускати короткого замикання або неправильного підключення полярності.

Технічні характеристики

⚙️ Робоча напруга: 9–80 В
⚙️ Номінальний струм: 30 А
⚙️ Максимальний струм: 50 А
⚙️ Падіння напруги: 0,04 В
⚙️ Опір модуля: 2 мОм
⚙️ Тип: Друкована плата
⚙️ Габарити: 43 × 18.5 × 16 мм (з гвинтами та наконечниками)
⚙️ Під’єднання: модуль ставиться в розрив плюсової лінії, GND — окремим тонким дротом
⚙️ Конструкція: гвинтові клеми для силових проводів

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

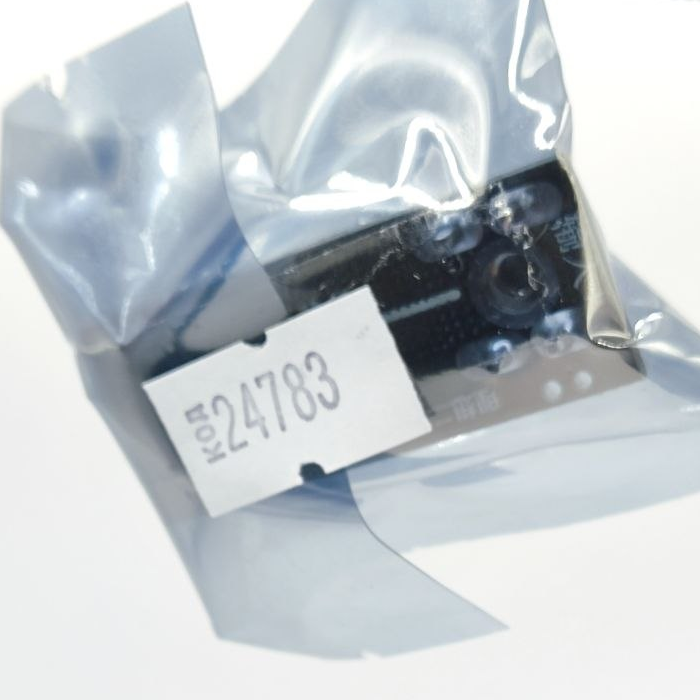

Комплектація

📦 1 × Модуль ідеального діода
📦 Гвинти та наконечники — у комплекті

Модуль ідеального діода 9–80V 50A забезпечує надійну захист від зворотного струму, високу ефективність при великих струмах і мінімальні втрати енергії. Завдяки компактним габаритам, потужному MOSFET-транзистору та універсальному підключенню, він є незамінним компонентом для сонячних систем, морських застосувань, автономних установок та промислового обладнання. Використання цього модуля гарантує стабільну та безпечну роботу електросистеми при будь-яких умовах експлуатації.
