Код: 22317

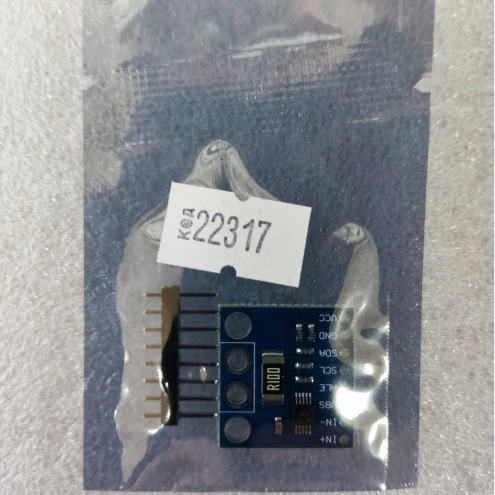

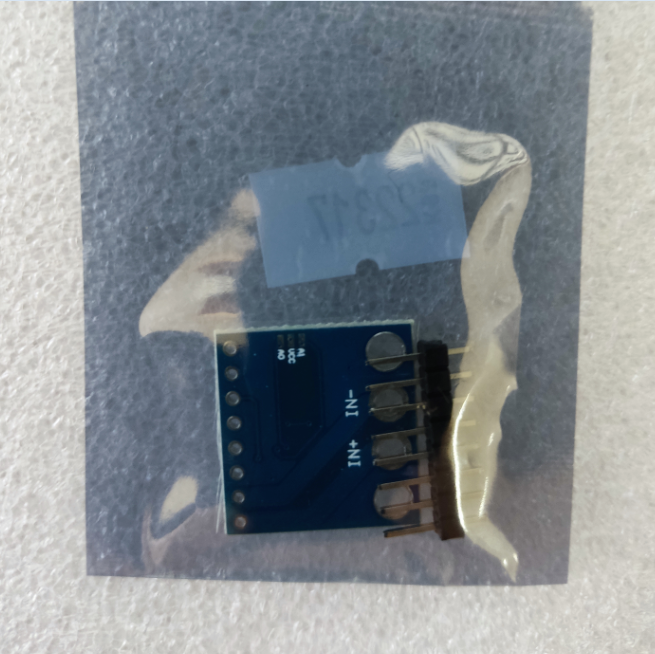

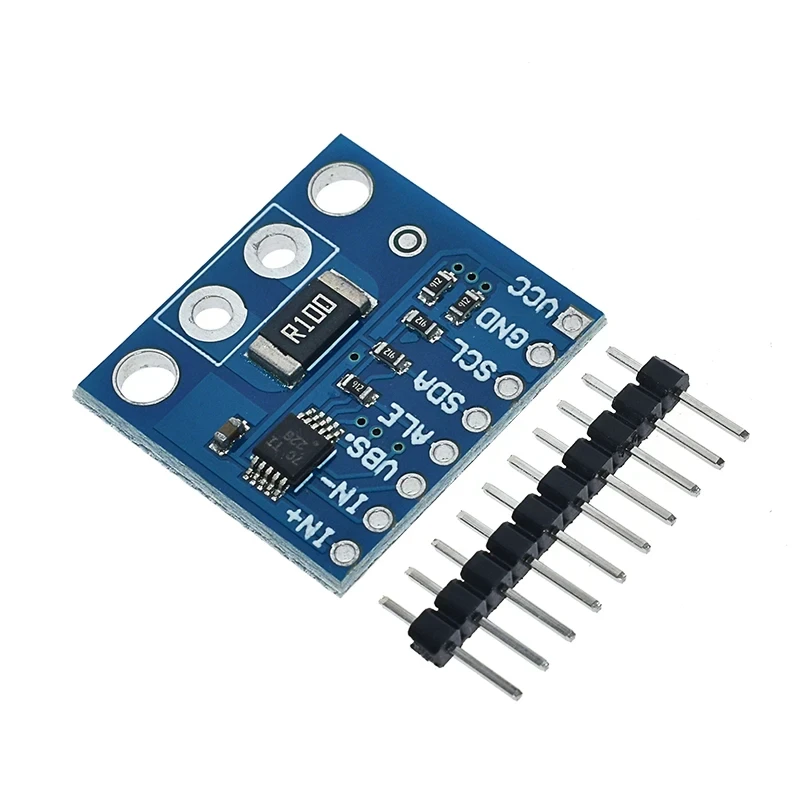

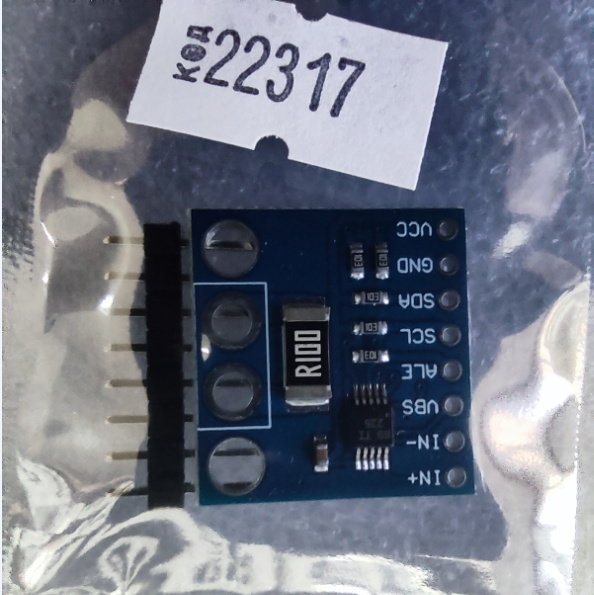

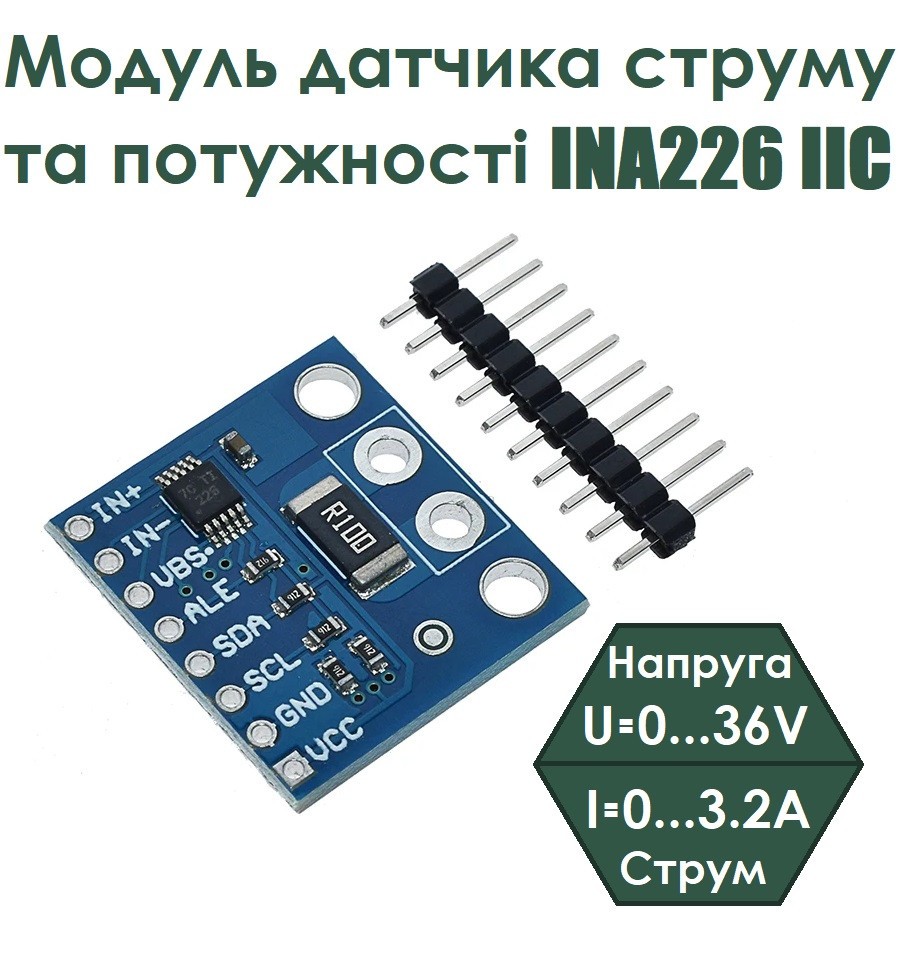

Модуль датчика струму та потужності INA226 IIC
Ціна за 1 шт.
85.00
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Модуль датчика струму та потужності INA226 IIC
Модуль датчика струму та потужності INA226 IIC - це високопрофесійний електронний пристрій, призначений для точного вимірювання струму, напруги та потужності в електричних ланцюгах. Завдяки своїм високоточним датчикам і цифровому інтерфейсу, цей модуль забезпечує надійні та точні вимірювання для широкого спектру застосувань.
Характеристики:
- Вимірювання струму та напруги: Модуль INA226 здатний вимірювати як струм, так і напругу в електричних ланцюгах, що дозволяє отримати повну інформацію про споживану потужність.
- Висока точність: Завдяки своїм високоточним датчикам, модуль забезпечує точні вимірювання струму і напруги з високою роздільною здатністю.
- Цифровий інтерфейс IIC: Модуль має цифровий інтерфейс IIC, що дозволяє зручно зчитувати дані за допомогою мікроконтролерів або інших пристроїв.
- Захист від перенапруги: Модуль має вбудований захист від перенапруги, що забезпечує безпеку під час вимірювань і захищає пристрій від пошкоджень.
- Широкий діапазон застосувань: Цей модуль може бути використаний в різних електронних проектах, системах вимірювання потужності, а також в промислових застосуваннях.
Використання:
Модуль датчика струму та потужності INA226 IIC ідеально підходить для використання в смарт-домах, енергоефективних системах, вимірювальних приладах, а також для моніторингу споживання електроенергії в промислових системах.
Висновок:
Модуль датчика струму та потужності INA226 IIC - це високопрофесійний пристрій з високою точністю вимірювань, який забезпечує надійні та точні результати для широкого спектру застосувань. Його компактний дизайн і зручний інтерфейс роблять його ідеальним вибором для різних електронних проектів і систем.

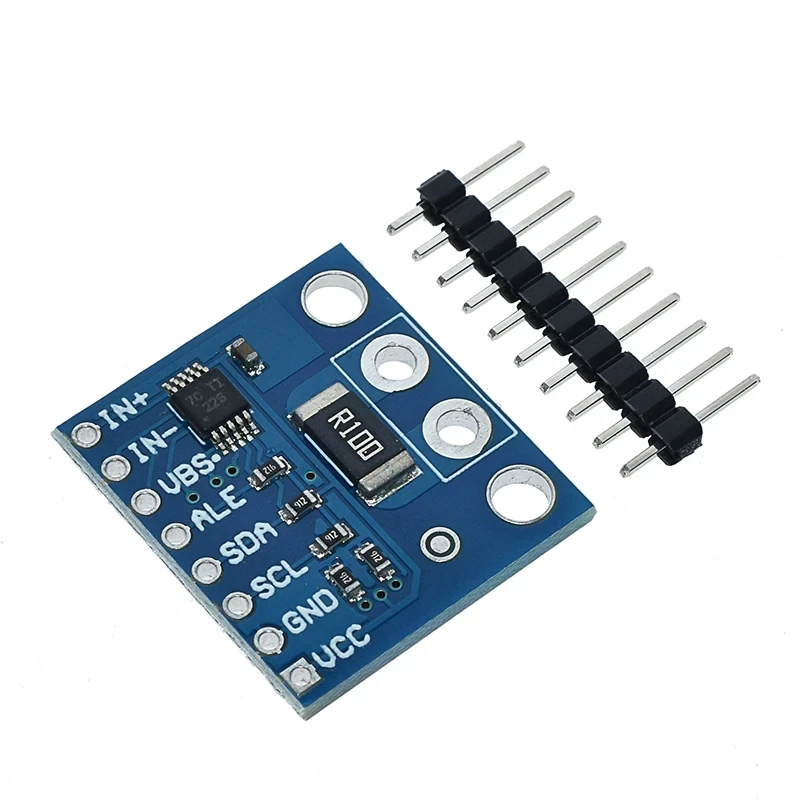

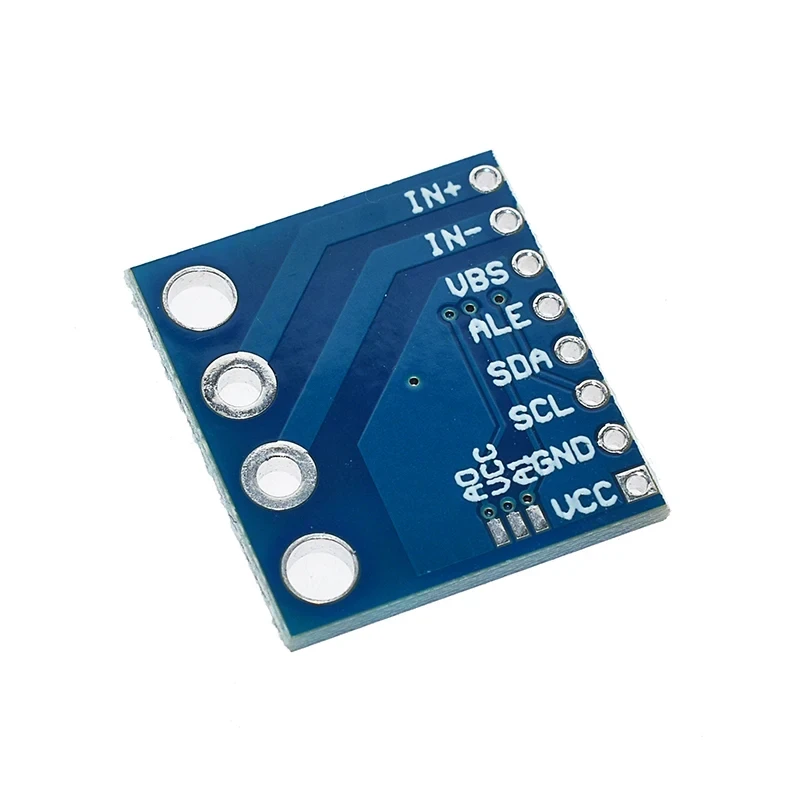

Призначення виводів плати:
- IN+, IN-: вимірювальні входи;
- VBUS: вхід вимірюваної напруги;
- ALE: цифровий вихід стану аварійного реєстрування;
- SDA, SCL: виведення інтерфейсу I2C;
- GND: земля;
- VCC: живлення;
- A0, A1: контакти конфігурації адрес модуля.
Технічні характеристики:
- Напруга живлення: 2.7...5.5 В
- Споживаний струм: 330 мкА
- Вимірювана напруга: від 0 до 36 В (не залежить від напруги живлення)
- Вимірюваний струм: 0...3,2 А
- Максимальна напруга зміщення: 10 мкВ
- Похибка вимірювального підсилювача: ≤ 0,1%
- Під'єднання: Шунт приєднується послідовно з навантаженням. Допускається під'єднання як із боку живлення (High-Side Shunt), так і з боку заземлення (Low-Side Shunt).
- Резистор: 0,01 Ом
- Інтерфейси: I2C
- Робоча температура: -40°С ~ +125°C
- Розміри: 21×19×3 мм
Вимірювання напруги та струму виробляються почергово: у разі під'єднання входів «VBUS» і «GND» до джерела живлення відбувається вимір напруги живлення; у момент, коли увімкнено вимірювальні входи «IN+» і «IN-», під'єднані до шунтувального опору — вимірюється поточний через навантаження струм.
Потужність є способом апаратного обчислення виробу струму та напруги, дані про які береться з відповідних реєстрів мікросхеми. Після шумозаписування записується інформація в регістр потужності.
Всі виміряні параметри передаються за шиною стандартного послідовного протоколу I2C (також можлива підтримка послідовного SMBus — сумісного інтерфейсу). Адресація пристрою задається комутацією виводів A0 і A1 з живленням, загальним дротом, і виведеннями шини послідовного інтерфейсу. На шині I2C пристрій працює виключно в режимі «Slave».
Шунт під'єднується послідовно з навантаженням. Допускається під'єднання як із боку живлення (High-Side Shunt), так і з боку заземлення (Low-Side Shunt).
На модулі встановлений резистор шунта 0,1 Ом
