Код: 16251

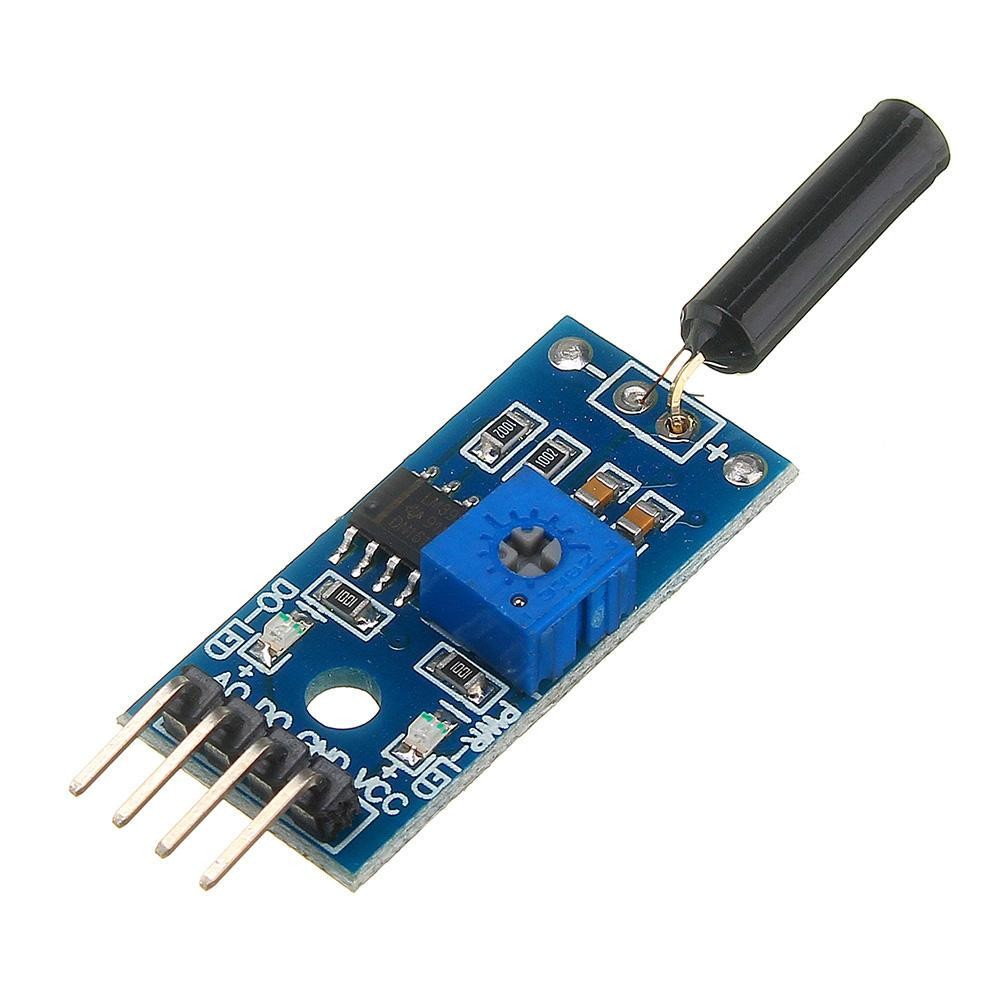

Датчик нахилу та вібрації SW-18010P

Ціна за 1 шт.

24.50 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Технические параметры

Напряжение питания: 3.3 В или 5.5 В
Потребляемый ток: 10 мА
Используемый датчик: SW-18010P
Цифрового выход: TTL (лог 1 или лог 0)

Диаметр монтажного отверстия: 2.5 мм
Выходной ток: 15 мА
Габариты: 32мм х 14мм

Общие сведения

Модуль собран на небольшой плате, габариты которой всего 32 мм х 1.4 мм, основная микросхема это компаратор LM393. Показания снимаются с датчика вибрации SW-18010P, который представляет собой небольшую пружину в металлическом корпусе. При ударе или ускорении пружина кратковременно касается корпуса и проходит замыкание.

Модуль содержит четыре контакта, два выходных контакты, аналоговый и цифровой и два контакта для подключения питания. Для считывания аналогово сигнала предусмотрен отдельный вывод «AO», с которого можно считать показания напряжения с 0 В … 3.3 В или 5 В в зависимости от используемого источника питания. Цифровой вывод DO, устанавливается в лог «0» если произошло касание пружины и трубки или лог «1», если нет касания, чувствительность выхода можно регулировать с помощью поворотного потенциометра (цифровой выход может выдать ток до 15 мА).

Назначение контактов:
► VCC и GND — питание модуля
► D0 — цифровой выход
► A0 — аналоговый выход
