Модуль Arduino WAVGAT Pro Mini AVGA328P

Ціна за 1 шт.

180.00 грн

Знижка: -25 %

135 грн

В наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                        (2 шт).

Оптом и в роздріб

Оптові ціни

159.30 грн./шт.

при замовленні від 3 шт.

129.60 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

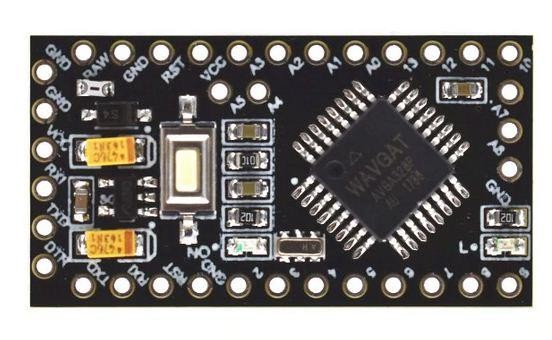

Модуль Wavgat Pro Mini AVGA328P

Модуль Wavgat Pro Mini AVGA328P 5V 16MHz — це компактна плата розробки на базі мікроконтролера AVGA328P, повністю сумісна з більшістю проєктів Arduino Pro Mini. Завдяки невеликим розмірам, низькому енергоспоживанню та достатній кількості цифрових і аналогових входів/виходів модуль ідеально підходить для створення автономних електронних пристроїв, робототехніки, систем автоматизації та IoT-проєктів. Для програмування використовується зовнішній USB-UART (FTDI) перетворювач, що дозволяє зробити плату максимально компактною.

Особливості

🔹 Компактна плата розробки для вбудованих систем
Модуль має габарити лише 33.3 × 18 мм, що дозволяє використовувати його навіть у дуже компактних електронних пристроях. Відсутність розпаяних контактів дає можливість самостійно вибрати спосіб монтажу та мінімізувати займаний простір.
🔹 Продуктивний мікроконтролер AVGA328P
Плата побудована на основі 8-бітного мікроконтролера AVGA328P, що працює на частоті 16 МГц. Він забезпечує достатню продуктивність для більшості навчальних, аматорських і професійних проєктів, повністю підтримуючи програмування через Arduino IDE.
🔹 Широкі можливості підключення периферії
Модуль оснащений 14 цифровими входами/виходами, з яких 6 підтримують ШІМ, а також 8 аналоговими входами. Це дозволяє легко підключати датчики, дисплеї, сервоприводи, реле, модулі зв'язку та інші електронні компоненти.
🔹 Просте програмування через FTDI-адаптер
Для завантаження прошивки використовується стандартний шестиконтактний роз'єм програмування, сумісний із USB-UART (FTDI) адаптерами. Такий підхід дозволив відмовитися від вбудованого USB-інтерфейсу, зменшивши розміри та енергоспоживання плати.
🔹 Енергоефективність та універсальність використання
Робоча напруга 5 В та можливість живлення від джерел 5–12 В роблять модуль універсальним рішенням для автономних пристроїв, систем автоматизації, робототехніки та навчальних проєктів. Низьке споживання енергії дозволяє використовувати його в портативній електроніці.

Переваги

✔ Повна сумісність з Arduino Pro Mini 5V 16MHz
✔ Компактні розміри для вбудованих пристроїв
✔ Підтримка Arduino IDE
✔ 14 цифрових та 8 аналогових входів/виходів
✔ 6 каналів ШІМ для керування виконавчими пристроями
✔ Низьке енергоспоживання
✔ Просте програмування через FTDI-адаптер
✔ Підходить для навчальних і професійних проєктів

Застосування

✅ Робототехніка
✅ Системи автоматизації
✅ Розумний будинок (Smart Home)
✅ IoT-пристрої
✅ Портативна електроніка
✅ Контролери датчиків
✅ DIY-проєкти
✅ Навчальні стенди

Опис інтерфейсів

🔸 RAW — вхід живлення 5–12 В через вбудований стабілізатор
🔸 VCC — стабілізоване живлення 5 В
🔸 GND — загальний провід (земля)
🔸 D0 (RX) / D1 (TX) — UART для програмування та обміну даними
🔸 D2–D13 — цифрові входи/виходи
🔸 D3, D5, D6, D9, D10, D11 — підтримка PWM (ШІМ)
🔸 A0–A7 — аналогові входи
🔸 A4 (SDA) / A5 (SCL) — інтерфейс I²C
🔸 D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK) — інтерфейс SPI
🔸 RST — перезавантаження мікроконтролера
🔸 VCC, GND, TX, RX, DTR — шестиконтактний роз'єм для підключення FTDI-програматора

Інструкція з використання

1️⃣ Перед початком роботи припаяйте контактні штифти або необхідні дроти до контактних майданчиків плати відповідно до майбутнього способу монтажу.
2️⃣ Для програмування підключіть USB-UART (FTDI) адаптер до шестиконтактного роз'єму, дотримуючись правильного розташування контактів GND, CTS/DTR, VCC, TX, RX та DTR.
3️⃣ Встановіть середовище Arduino IDE, виберіть плату Arduino Pro Mini (ATmega328P, 5V, 16MHz) та відповідний COM-порт програматора.
4️⃣ Завантажте необхідний скетч, натиснувши кнопку Upload. Після завершення компіляції прошивка автоматично буде записана до пам'яті мікроконтролера.
5️⃣ Після програмування підключіть джерело живлення до контакту RAW (5–12 В) або VCC (стабілізовані 5 В) залежно від використовуваного джерела живлення.
6️⃣ Підключіть датчики, дисплеї, модулі зв'язку або виконавчі пристрої до цифрових та аналогових входів/виходів згідно зі схемою вашого проєкту.
7️⃣ Перед підключенням зовнішнього обладнання перевірте відповідність рівнів напруги та не перевищуйте максимально допустимий струм на кожному виводі мікроконтролера.

Заходи безпеки

⚠️ Не подавайте на контакт VCC напругу понад 5 В.
⚠️ При живленні через RAW не перевищуйте 12 В.
⚠️ Не допускайте короткого замикання контактів плати.
⚠️ Не перевищуйте струм 40 мА на одному цифровому виводі.
⚠️ Підключайте програматор лише при правильному розташуванні контактів.
⚠️ Захищайте плату від статичної електрики та вологи.

Технічні характеристики

⚙️ Модель: Wavgat Pro Mini AVGA328P
⚙️ Мікроконтролер: AVGA328P
⚙️ Архітектура: AVR 8-біт
⚙️ Тактова частота: 16 МГц
⚙️ Робоча напруга: 5 В
⚙️ Вхідна напруга: 5–12 В (через RAW)
⚙️ Цифрові входи/виходи: 14
⚙️ PWM-виходи: 6
⚙️ Аналогові входи: 8
⚙️ Максимальний струм одного GPIO: 40 мА
⚙️ Flash-пам'ять: 16 КБ (2 КБ займає завантажувач)
⚙️ SRAM: 1 КБ
⚙️ EEPROM: 512 байт
⚙️ Інтерфейси: UART, SPI, I²C
⚙️ Програмування: через FTDI USB-UART адаптер
⚙️ Завантажувач: Arduino Bootloader
⚙️ Сумісність: Arduino IDE
⚙️ Розміри: 33.3 × 18 мм

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

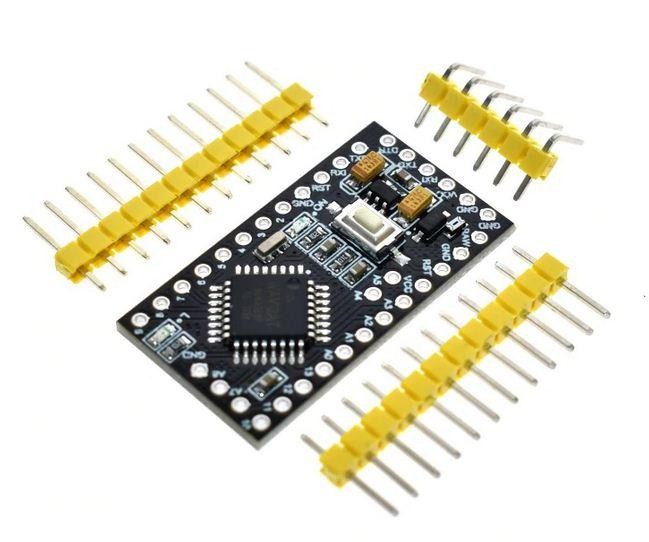

Комплектація

📦 1 × Модуль Wavgat Pro Mini AVGA328P 5V 16MHz
📦 2 × Нераспаяні прямі контактні гребінки (Pin Header ×12)
📦 1 × Нераспаяна углова контактна гребінка (Pin Header ×6)

Модуль Wavgat Pro Mini AVGA328P стане чудовим вибором для створення компактних електронних пристроїв, де важливі невеликі розміри, низьке енергоспоживання та широкі можливості програмування. Повна сумісність із середовищем Arduino IDE і велика кількість інтерфейсів дозволяють використовувати його як у навчальних, так і в професійних проєктах.
