Код: 24358

Модуль 2A 5V заряд/розряд інтегрований 3.7V 4.2V

Ціна за 1 шт.

47.60 грн

В
                                                                    наявності 51
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (51 шт).

Оптом і в роздріб

Оптові ціни

42.00 грн./шт.

при замовленні від 5 шт.

Способи оплати Умови повернення Графік роботи

Опис

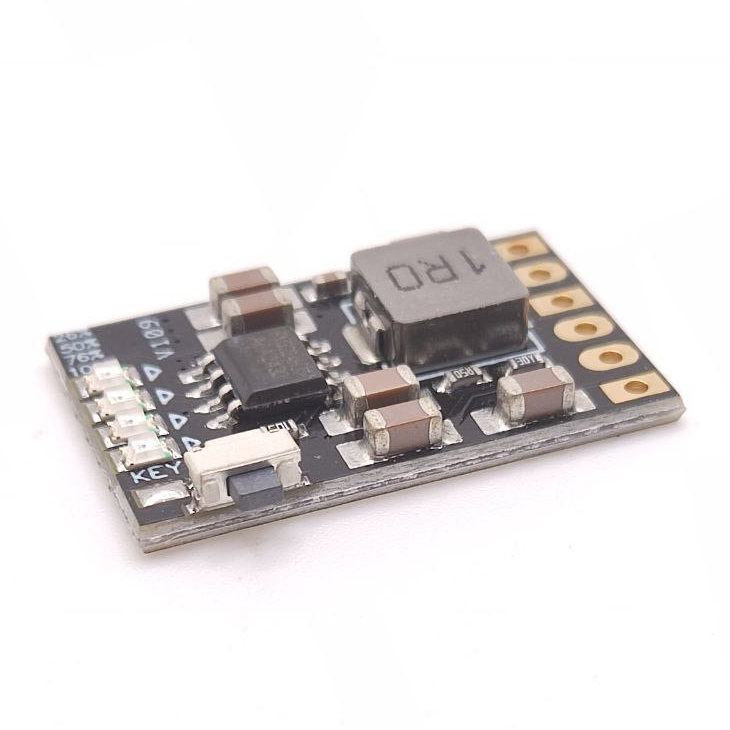

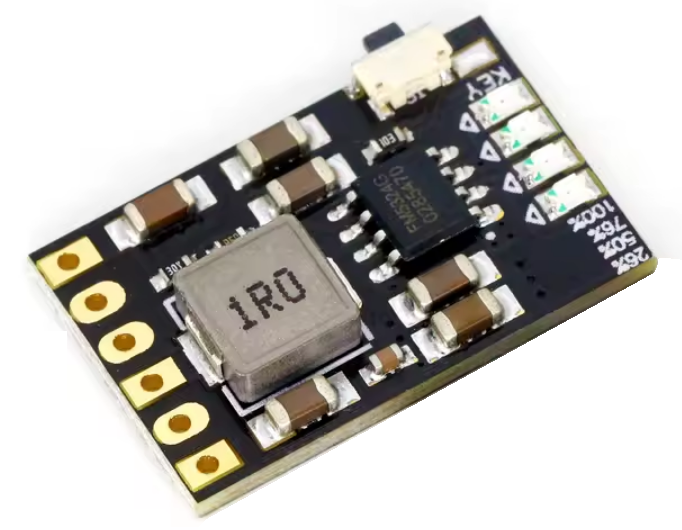

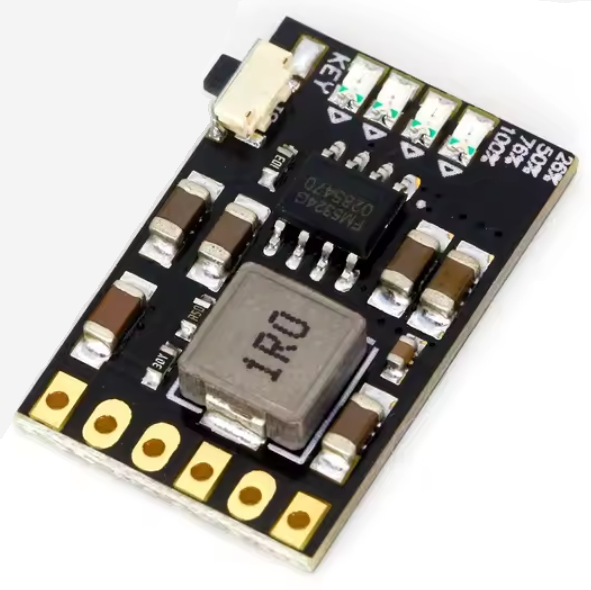

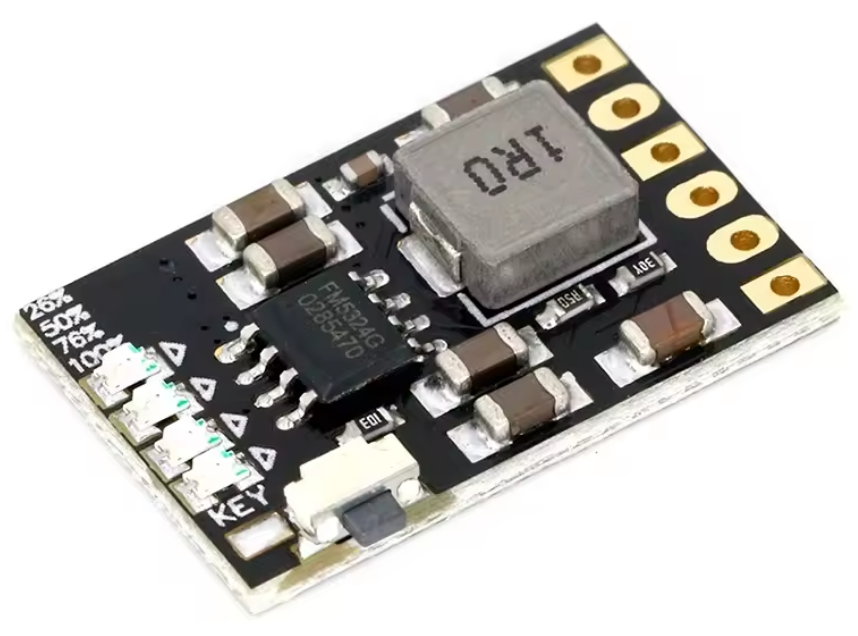

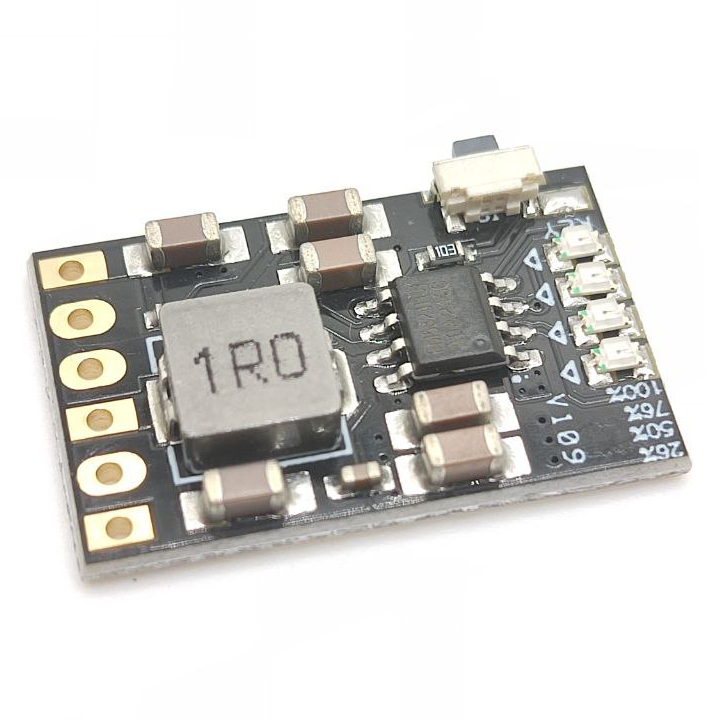

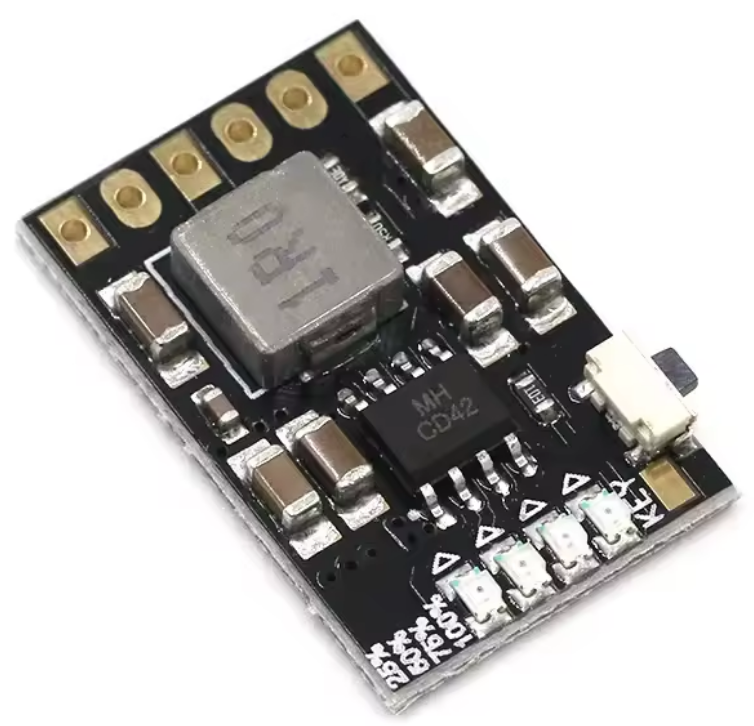

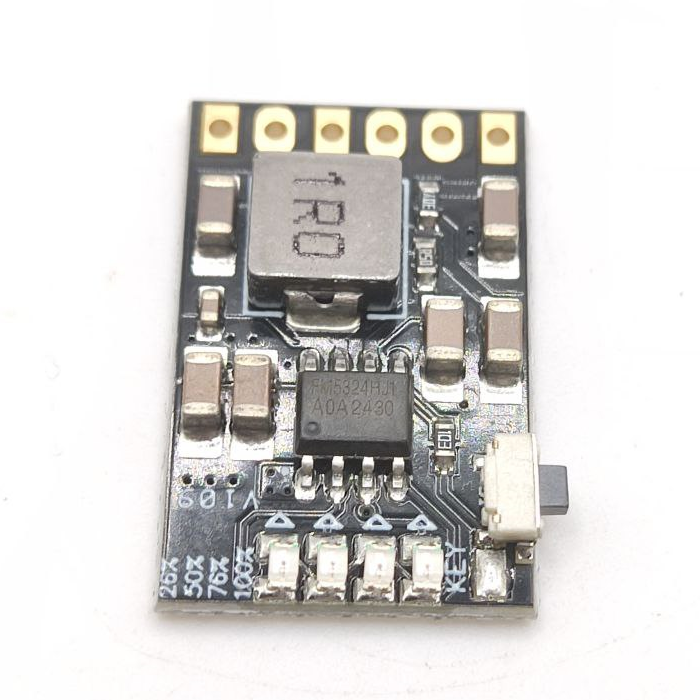

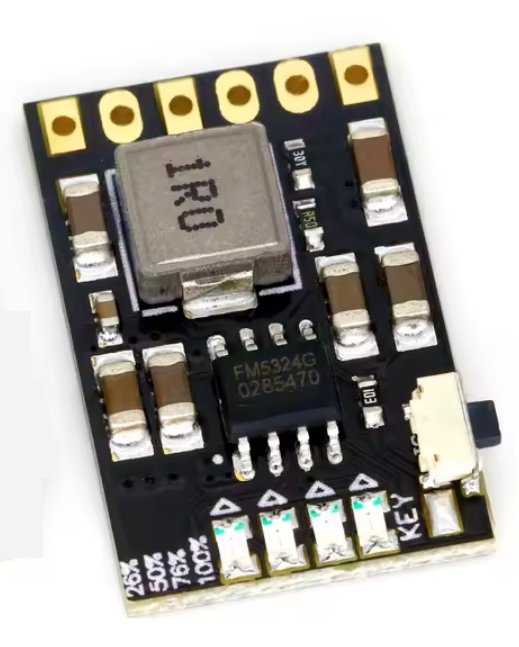

Модуль 2A 5V заряд/розряд інтегрований 3.7V 4.2V

Модуль зарядки та розряду 5 В 2 А для літієвих акумуляторів — це компактна інтегрована плата керування живленням, призначена для роботи з Li-Ion та Li-Pol акумуляторами номінальною напругою 3.7–4.2 В. Модуль поєднує функції зарядки, підвищення напруги до стабільних 5 В, керованого розряду, світлодіодної індикації рівня заряду та повного комплексу електронних захистів, що робить його оптимальним рішенням для DIY павербанків і портативних джерел живлення.

Особливості

🔹 Підтримка зарядки літієвих акумуляторів від джерела постійної напруги 4.5–5.5 В (рекомендовано 5 В) з напругою повного заряду 4.2 В ±1%, регульованим струмом зарядки до 2.1 А та наднизьким струмом спокою близько 100 мкА, що забезпечує безпечну та ефективну зарядку акумулятора
🔹 Інтегрована схема підвищення напруги з формуванням стабільного виходу 5 В при струмі до 2.1 А та максимальному струмі розряду до 3.5 А, з високим ККД до 96% і мінімальними енергетичними втратами
🔹 Підтримка одночасної зарядки та розряду (pass-through режим), що дозволяє використовувати модуль у мобільних джерелах живлення без переривання роботи під час зарядки акумулятора
🔹 Повний комплекс електронних захистів: від перевантаження по струму (OCP), перенапруги (OVP), короткого замикання (SCP), перегріву (OTP), а також вбудована функція захисту літієвого акумулятора, що дозволяє працювати навіть з акумуляторами без власної BMS
🔹 Світлодіодна 4-рівнева індикація рівня заряду та потужності, кнопка KEY для ручного керування виходом, автоматичне увімкнення при підключенні навантаження та автоматичне вимкнення через 30 секунд при струмі навантаження менше 50 мА
🔹 Компактне виконання плати розміром 25 × 16 мм, що дозволяє легко інтегрувати модуль у портативні корпуси та DIY-проєкти

Переваги

✔ Поєднання зарядки, розряду та підвищення напруги в одному модулі
✔ Високий ККД та стабільний вихід 5 В
✔ Низьке споживання в режимі очікування
✔ Сумісність з акумуляторами без вбудованого захисту
✔ Ідеально підходить для DIY павербанків

Застосування

✅ Саморобні павербанки
✅ Портативні джерела живлення 5 В
✅ Живлення Arduino та інших мікроконтролерів
✅ DIY електронні пристрої
✅ Автономні мобільні модулі живлення

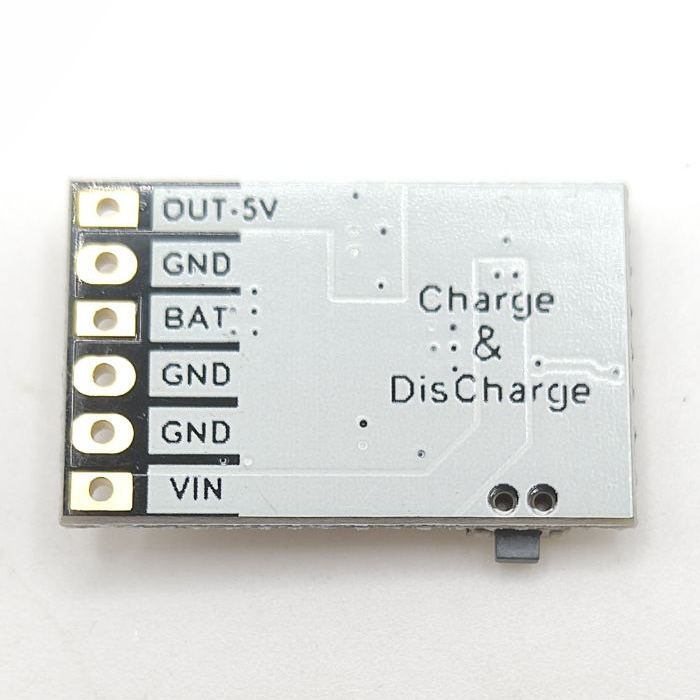

Опис інтерфейсів

🔸 VIN — вхід зарядки +4.5…5.5 В (1)
🔸 GND — мінус зарядки (2)
🔸 BAT — плюс літієвого акумулятора (4)
🔸 GND — мінус акумулятора (3)
🔸 VOUT — вихід +5 В (6)
🔸 GND — вихідний мінус (5)
🔸 KEY — керування увімкненням та вимкненням виходу (7)

Інструкція до використання

1️⃣ Підключіть джерело живлення 5 В до контактів VIN та GND
2️⃣ Під’єднайте літієвий акумулятор 3.7–4.2 В з дотриманням полярності
3️⃣ Для увімкнення виходу коротко натисніть кнопку KEY один раз
4️⃣ Для вимкнення виходу натисніть кнопку KEY двічі поспіль
5️⃣ При навантаженні менше 50 мА вихід вимикається автоматично через 30 секунд

Заходи безпеки

⚠️ Використовуйте лише літієві акумулятори 3.7–4.2 В
⚠️ Не перевищуйте допустимий струм навантаження
⚠️ Уникайте короткого замикання
⚠️ Не використовуйте модуль за межами температурного діапазону

Технічні характеристики

⚙️ Тип акумулятора: Li-Ion / Li-Pol 3.7–4.2 В
⚙️ Вхідна напруга зарядки: 4.5–5.5 В
⚙️ Струм зарядки: до 2.1 А
⚙️ Вихідна напруга: 5 В
⚙️ Вихідний струм: до 2.1 А
⚙️ Максимальний струм розряду: 3.5 А
⚙️ ККД: до 96%
⚙️ Індикація: 4 рівні
⚙️ Робоча температура: −20…+85 °C
⚙️ Розміри: 25.2 × 17 × 4.4 мм

📝 Примітка: Виробник може змінювати характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

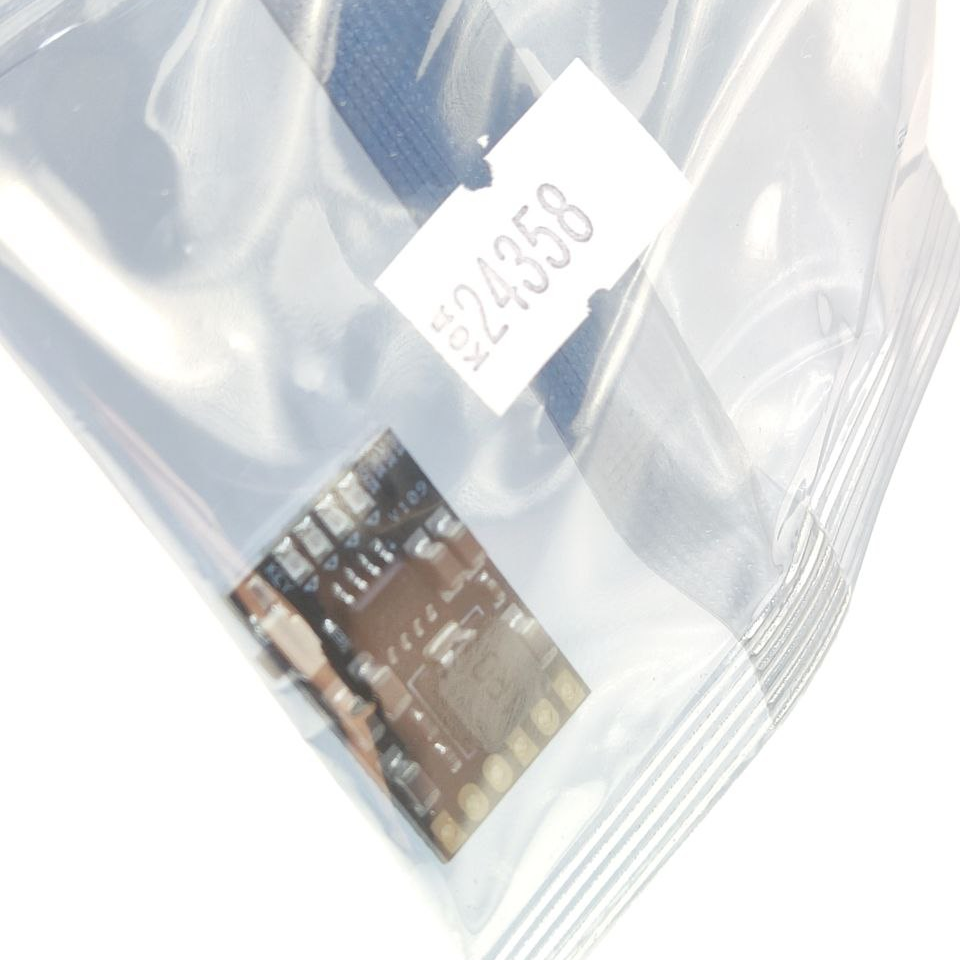

Комплектація

📦 Модуль зарядки та розряду 5 В 2 А для літієвого акумулятора

Модуль зарядки та розряду 5 В 2 А є універсальним і компактним рішенням для побудови автономних джерел живлення на основі літієвих акумуляторів 3.7–4.2 В. Поєднання функцій зарядки, підвищення напруги, керованого розряду, світлодіодної індикації та повного набору електронних захистів робить цей модуль оптимальним вибором для DIY павербанків, портативної електроніки та проєктів, де важливі стабільність, безпека та висока енергоефективність.
