Код: 24152

Мікросхема TOP264VG DIP12

Ціна за 1 шт.

45.50 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

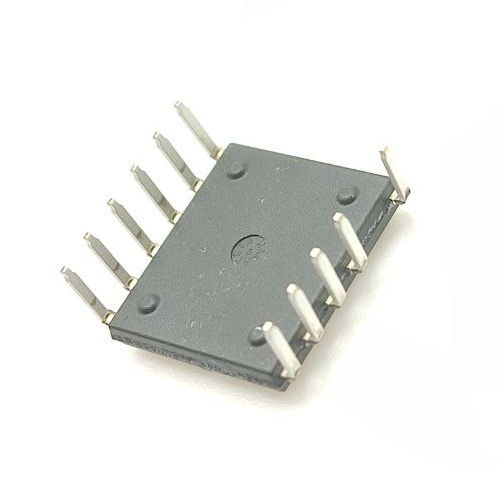

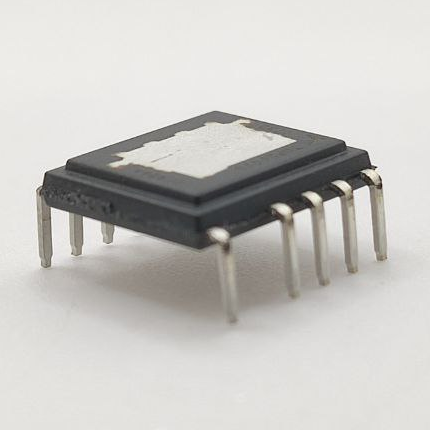

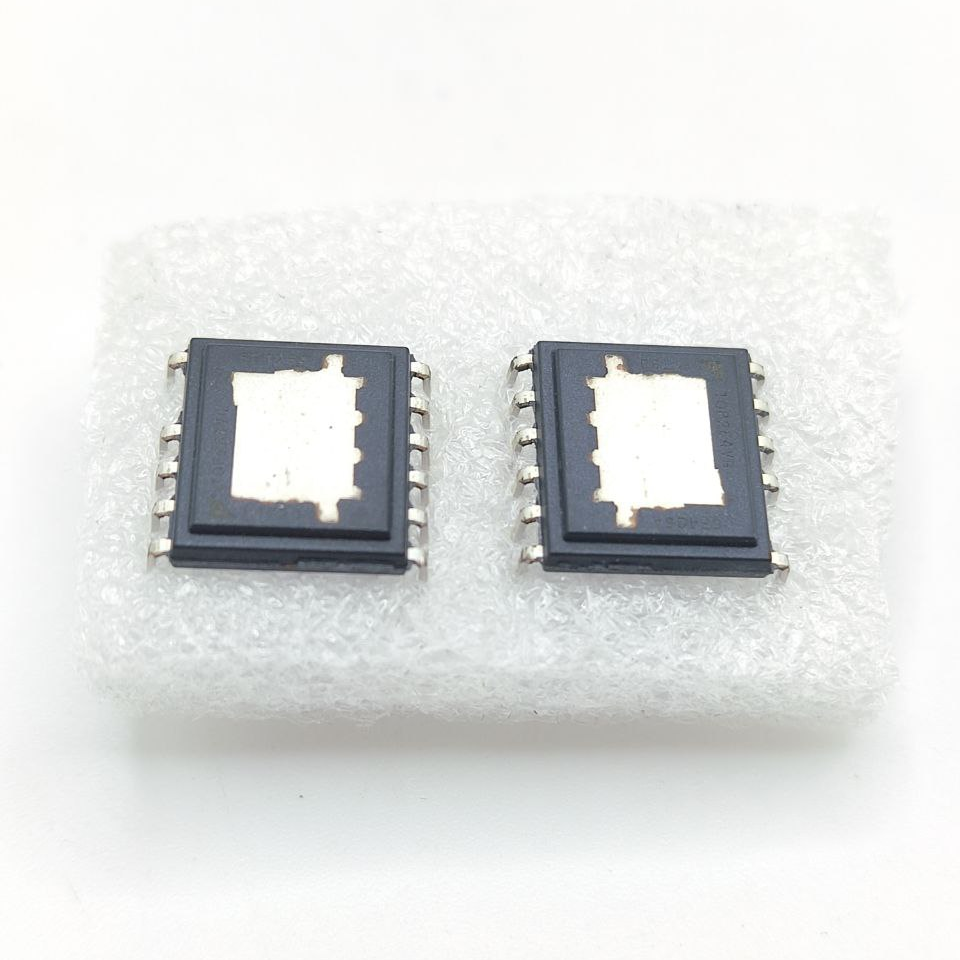

Мікросхема TOP264VG (TOPSwitch-JX) eDIP-12B

TOP264VG — високоефективна інтегральна мікросхема, що поєднує в одному корпусі потужний MOSFET (725V), джерело струму, генератор, схему керування ШІМ (PWM), тепловий захист та схеми виявлення несправностей. Вона забезпечує широкий діапазон потужностей і є ідеальним рішенням для створення джерел живлення з високим ККД і низьким енергоспоживанням у режимі очікування.

Особливості:
🔹 Багаторежимне керування ШІМ для максимальної ефективності за різних навантажень.
🔹 Підтримка вхідної напруги від 85 до 265 В AC.
🔹 Вбудований MOSFET з напругою пробою 725 В.
🔹 Споживання енергії без навантаження менше 100 мВт при 230 В AC.
🔹 Функція EcoSmart® для зниження енергоспоживання в режимі очікування.
🔹 Частота комутації 66 кГц із можливістю зміщення для зменшення електромагнітних перешкод.
🔹 Висока стійкість до перенапруги, перевантаження по струму та короткого замикання.
🔹 Тепловий захист та функція автоматичного перезапуску.
🔹 Інтегрована схема «soft-start» для зменшення пускових струмів.

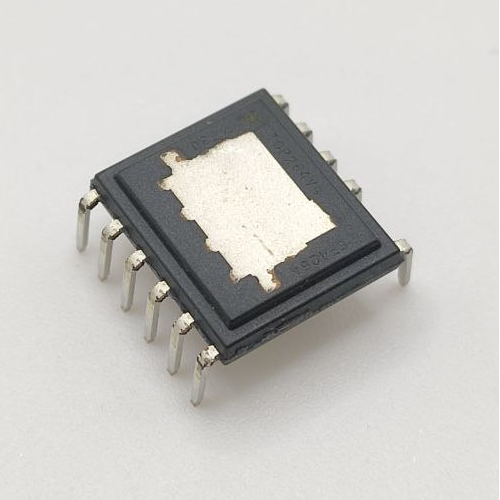

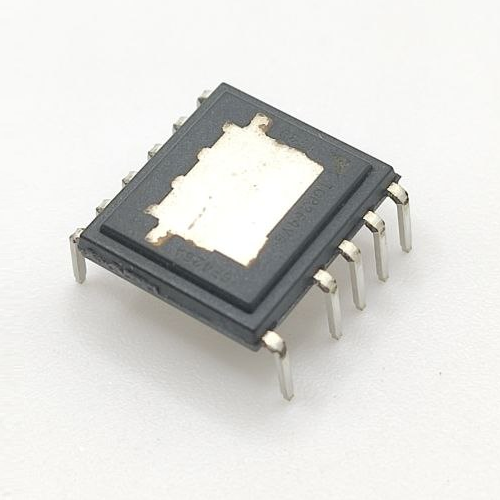

🔹 Корпус eDIP-12B із тепловою площадкою, з’єднаною з виводом SOURCE.

Переваги:
✔ Високий ККД навіть при низьких навантаженнях.
✔ Зменшення розмірів і вартості джерела живлення.
✔ Надійний тепловий захист для тривалої роботи.
✔ Відмінна стабільність напруги виходу.
✔ Можливість реалізації адаптерів до 34 Вт у відкритій схемі.

Застосування:
✅ Блоки живлення ноутбуків і адаптери.
✅ Зарядні пристрої.
✅ Принтери та LCD-монітори.
✅ Побутова електроніка (сет-топ бокси, підсилювачі).
✅ Джерела живлення у режимі чергового живлення (standby).

Опис інтерфейсів:
🔸 V (1) – вхід живлення.
🔸 X (2) – з’єднання для зовнішніх компонентів керування.
🔸 C (3) – контрольна точка (control).
🔸 F (4) – частотна синхронізація / feedback.
🔸 D (6) – стік (drain) вбудованого MOSFET.
🔸 S (7–12) – загальний (source) і теплова площадка.

Інструкція до використання:
1️⃣ Підключіть мережеву напругу 85–265 В AC через випрямляч і фільтр.
2️⃣ З’єднайте вихід «D» із первинною обмоткою трансформатора.
3️⃣ Підключіть ланцюг зворотного зв’язку до виводу «F» для стабілізації напруги.
4️⃣ Контакт «S» підключається до загального (GND).
5️⃣ Забезпечте тепловідведення через мідну площу друкованої плати або радіатор.

Заходи безпеки:
⚠️ Не підключайте мікросхему без обмежувального резистора у високовольтному колі.
⚠️ Використовуйте лише з якісними ізольованими трансформаторами.
⚠️ Уникайте перевищення граничних значень напруги та температури.
⚠️ Під час тестування дотримуйтесь заходів електробезпеки.

Технічні характеристики:
⚙️ Робоча напруга живлення: 85–265 В AC
⚙️ Вбудований MOSFET: 725 В, інтегрований
⚙️ Частота комутації: 66 кГц
⚙️ Максимальна потужність (відкрита плата, 230 В AC): 34 Вт
⚙️ Максимальна потужність (адаптер, 230 В AC): 21 Вт
⚙️ Максимальна потужність (відкрита плата, 85–265 В AC): 22.5 Вт
⚙️ Максимальна потужність (адаптер, 85–265 В AC): 12 Вт
⚙️ Корпус: eDIP-12B
⚙️ Підкладка з’єднана внутрішньо з SOURCE

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:
📦 Мікросхема TOP264VG — 1 шт.

TOP264VG — надійне рішення для створення джерел живлення середньої потужності з мінімальними втратами енергії та високою стабільністю, що поєднує простоту інтеграції, енергоефективність і довговічність.
