Код: 24510

Мікросхема TL494IDR SOP-16

Ціна за 1 шт.

8.20 грн

В
                                                                    наявності 52
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (52 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

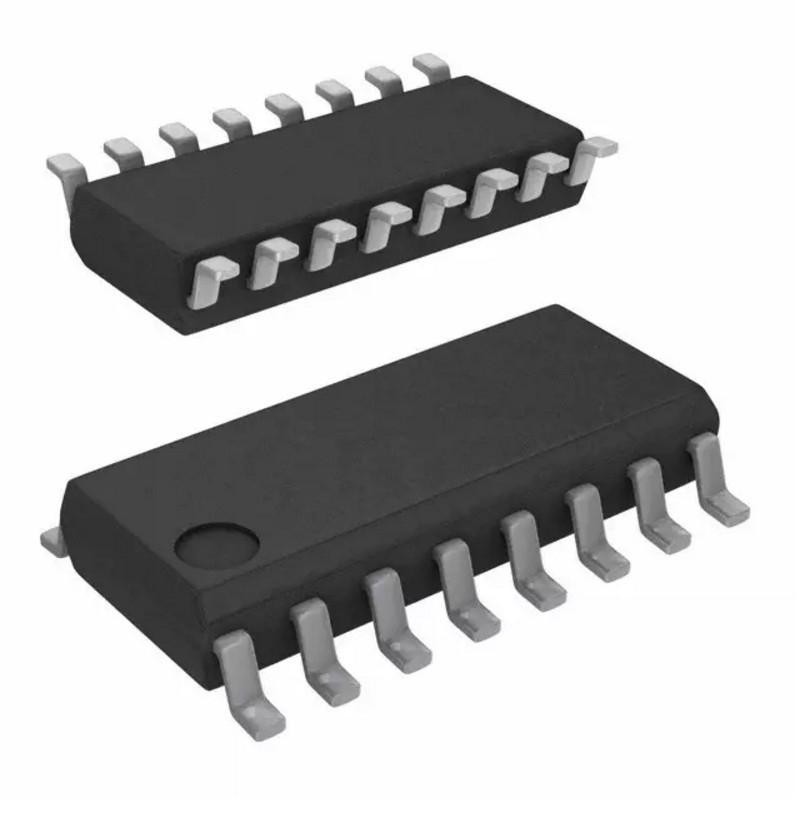

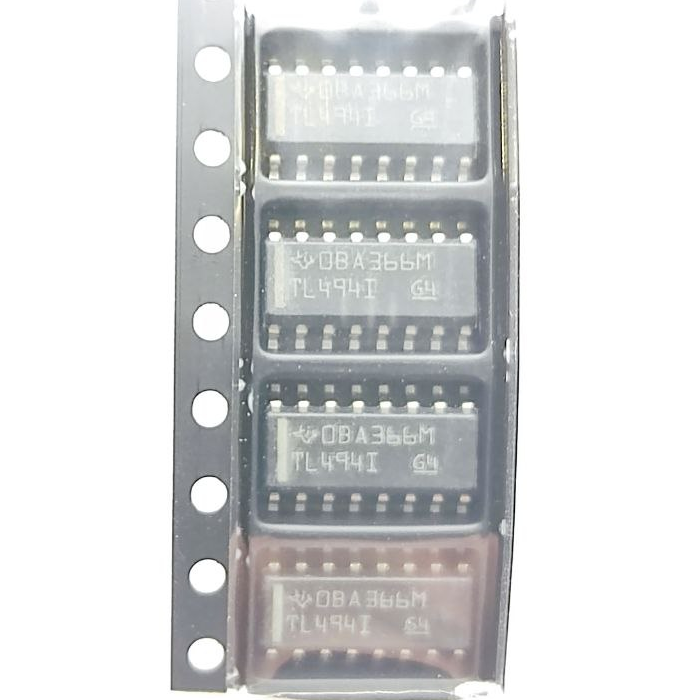

Мікросхема TL494IDR SOP-16

Мікросхема TL494IDR — це універсальний ШІМ-контролер для побудови імпульсних джерел живлення, DC/DC-перетворювачів та систем стабілізації напруги. Пристрій поєднує два помилкових підсилювача, генератор пилкоподібного сигналу, схему керування мертвим часом, компаратор, тригер та вихідні транзистори. Виробник — Texas Instruments.

Особливості:

🔹 Повний ШІМ-контролер живлення
🔹 Два помилкових підсилювача з широким діапазоном вхідних напруг
🔹 Регульований мертвий час
🔹 Вбудований генератор із частотою до 300 кГц
🔹 Вихідні транзистори з колекторним струмом до 200 мА
🔹 Можливість однотактного або двотактного (push-pull) режиму
🔹 Вбудований стабілізатор 5 В з точністю 5%
🔹 Захист від подвійного імпульсу
🔹 Гнучка архітектура для синхронізації
🔹 Призначена для роботи у діапазоні живлення 7…40 В
🔹 Температурний режим TL494IDR: –40…+85°C (Industrial Grade)
🔹 Компактний корпус SO16

Переваги:

✔ Стабільна та точна ШІМ-генерація
✔ Підтримка різних топологій перетворювачів
✔ Висока надійність та передбачувана робота
✔ Низьке енергоспоживання
✔ Широкий робочий температурний діапазон

Застосування:

✅ Імпульсні джерела живлення
✅ DC/DC-конвертори
✅ Зарядні пристрої
✅ Регулятори обертів двигунів
✅ Стабілізатори напруги
✅ Промислова електроніка
✅ Модернізація та ремонт блоків живлення

Опис інтерфейсів:

🔸 1 — 1IN+ (неінвертуючий вхід підсилювача 1)
🔸 2 — 1IN– (інвертуючий вхід підсилювача 1)
🔸 3 — FEEDBACK (вхід зворотного зв’язку)
🔸 4 — DTC (контроль мертвого часу)
🔸 5 — CT (таймінг-конденсатор генератора)
🔸 6 — RT (таймінг-резистор генератора)
🔸 7 — GND (земля, загальний провід)
🔸 8 — C1 (колектор вихідного транзистора 1)
🔸 9 — E1 (емітер вихідного транзистора 1)
🔸 10 — E2 (емітер вихідного транзистора 2)
🔸 11 — C2 (колектор вихідного транзистора 2)
🔸 12 — VCC (живлення, 7…40 В)
🔸 13 — OUTPUT CTRL (управління виходом)
🔸 14 — REF (вбудований стабілізатор 5 В)
🔸 15 — 2IN– (інвертуючий вхід підсилювача 2)
🔸 16 — 2IN+ (неінвертуючий вхід підсилювача 2

Інструкція до використання:

1️⃣ Під’єднайте VCC у межах 7…40 В.
2️⃣ Налаштуйте частоту генератора добором CT та RT.
3️⃣ Під’єднайте ланцюг зворотного зв’язку до FEEDBACK.
4️⃣ Виберіть режим роботи через OUTPUT CTRL.
5️⃣ Дотримуйтесь правил розміщення на платі для мінімізації шумів.

Заходи безпеки:

⚠️ Не перевищуйте максимальні параметри напруги й струму
⚠️ Уникайте роботи поза температурним діапазоном
⚠️ Не допускайте коротких замикань на виходах транзисторів
⚠️ Забезпечте якісне відведення тепла

Технічні характеристики:

⚙️ Напруга живлення: 7…40 В
⚙️ Вхідна напруга підсилювача: –0.3…VCC–2 В
⚙️ Частота генератора: 1…300 кГц
⚙️ Струм виходу транзистора: до 200 мА
⚙️ Вихідна напруга колектора: до 40 В
⚙️ Напруга опорного джерела REF: 5 В ±5%
⚙️ Корпус: SO16
⚙️ Робоча температура: –40…+85°C

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

Комплектація:

📦 Мікросхема TL494IDR

TL494IDR — надійне рішення для стабільного ШІМ-керування в джерелах живлення.
