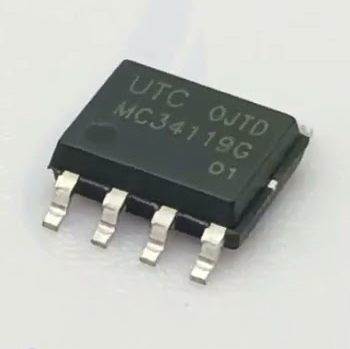

Мікросхема MC34119G-S08-R — це малопотужний аудіопідсилювач, призначений для застосування в телефонних апаратах, портативних динаміках та інших компактних пристроях звуковідтворення. Вона забезпечує диференціальні виходи для динаміків, що дозволяє отримати максимальну амплітуду звукового сигналу навіть при низьких напругах живлення. Для підключення динаміка не потрібен роздільний конденсатор, що значно спрощує схему. Мікросхема має високий коефіцієнт підсилення (до 80 дБ) та оснащена функцією MUTE, яка дозволяє тимчасово приглушити або вимкнути вхідний сигнал.
Особливості:
🔹 Підтримка широкого діапазону робочої напруги (2–16 В), що робить мікросхему універсальною для схем з різним типом живлення — від портативних акумуляторних систем до проводових пристроїв.
🔹 Низький струм споживання (2.7 мА типово) забезпечує економну роботу, дозволяючи інтегрувати підсилювач у пристрої з живленням від батарей.
🔹 Диференційні виходи OUT1/OUT2, що утворюють повноцінний мостовий підсилювач (BTL), забезпечують збільшену амплітуду вихідного сигналу без використання вихідного конденсатора.
🔹 Висока вихідна потужність — понад 250 мВт при живленні 6 В і навантаженні 32 Ом, та до 400 мВт при 12 В — ідеально підходить для малих динаміків.
🔹 Підтримка широкого діапазону опорів навантаження (8–100 Ом) дозволяє використовувати мікросхему з різними типами динаміків і акустичних капсул.
🔹 Вбудована функція приглушення (MUTE) з мінімальним струмом керування (близько 65 мкА), що дозволяє реалізувати плавне ввімкнення/вимкнення звуку або енергозбереження.
🔹 Високий коефіцієнт придушення пульсацій живлення (до 52 дБ), що забезпечує чистий аудіосигнал і мінімальні перешкоди.
🔹 Низький коефіцієнт гармонічних спотворень (0.5% типово) забезпечує чітке та чисте звучання без помітних артефактів.
🔹 Широкий робочий температурний діапазон –40°C…+85°C, що відкриває можливість застосування в промислових, автомобільних і зовнішніх системах.
🔹 Мінімальна кількість зовнішніх компонентів для роботи, що дозволяє створювати компактні та прості плати.

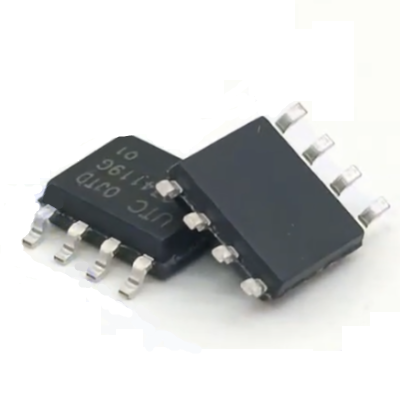

🔹 Сумісність з індустріальним корпусом SO-8, зручним для масового виробництва та монтажу.
Переваги:
✔ Компактний корпус типу SO-8, зручний для монтажу на друковані плати.
✔ Висока стабільність вихідного сигналу при низьких рівнях шуму.
✔ Економічне енергоспоживання для портативних пристроїв.
✔ Просте керування режимом MUTE.
✔ Висока надійність та тривалий термін експлуатації.
Застосування:
✅ Телефонні апарати та гарнітури.
✅ Портативні динаміки та звукові модулі.
✅ Ігрові пристрої та навчальні електронні набори.
✅ Системи голосових повідомлень та інтеркоми.
✅ Побутова електроніка з аудіовиходом низької потужності.
Опис виводів:
🔸 Pin 1 — MUTE: керування режимом приглушення або вимкнення.
🔸 Pin 2 — Ripple Rejection: конденсатор для зниження пульсацій живлення.
🔸 Pin 3 — IN(+): неінвертуючий вхід підсилювача.
🔸 Pin 4 — IN(–): інвертуючий вхід із підключенням зворотного зв'язку.
🔸 Pin 5 — OUT1: вихід першого каналу.
🔸 Pin 6 — Vcc: вхід живлення мікросхеми (2–16 В).
🔸 Pin 7 — GND: загальний провід.
🔸 Pin 8 — OUT2: вихід другого каналу (інверсний відносно OUT1).
Інструкція до використання:
1️⃣ Підключіть живлення 2–16 В до Vcc і GND.
2️⃣ Подайте вхідний сигнал на IN(+) та IN(–).
3️⃣ Підключіть динамік між OUT1 і OUT2.
4️⃣ Встановіть конденсатор між RR і GND для зменшення пульсацій.
5️⃣ Для MUTE подайте 2–Vcc В (вимкнено) або <0.8 В (увімкнено).
Заходи безпеки:
⚠️ Не перевищуйте напругу живлення 16 В.
⚠️ Уникайте короткого замикання між OUT1 та OUT2.
⚠️ Забезпечте тепловідведення при високому навантаженні.
⚠️ Використовуйте якісне заземлення для чистого аудіосигналу.
Технічні характеристики:
⚙️ Напруга живлення: 2–16 В
⚙️ Вихідна потужність: 250 мВт (6 В, 32 Ом)
⚙️ Максимальна потужність: до 400 мВт (12 В, 100 Ом)
⚙️ THD: 0.5% типово
⚙️ Коефіцієнт підсилення: 80 дБ
⚙️ Придушення пульсацій: 52 дБ
⚙️ Робоча температура: –40°C … +85°C
⚙️ Споживаний струм: 2.7–5 мА
⚙️ Корпус: SO-8
⚙️ Виробник: UNISONIC TECHNOLOGIES CO., LTD (UTC)
Комплектація:

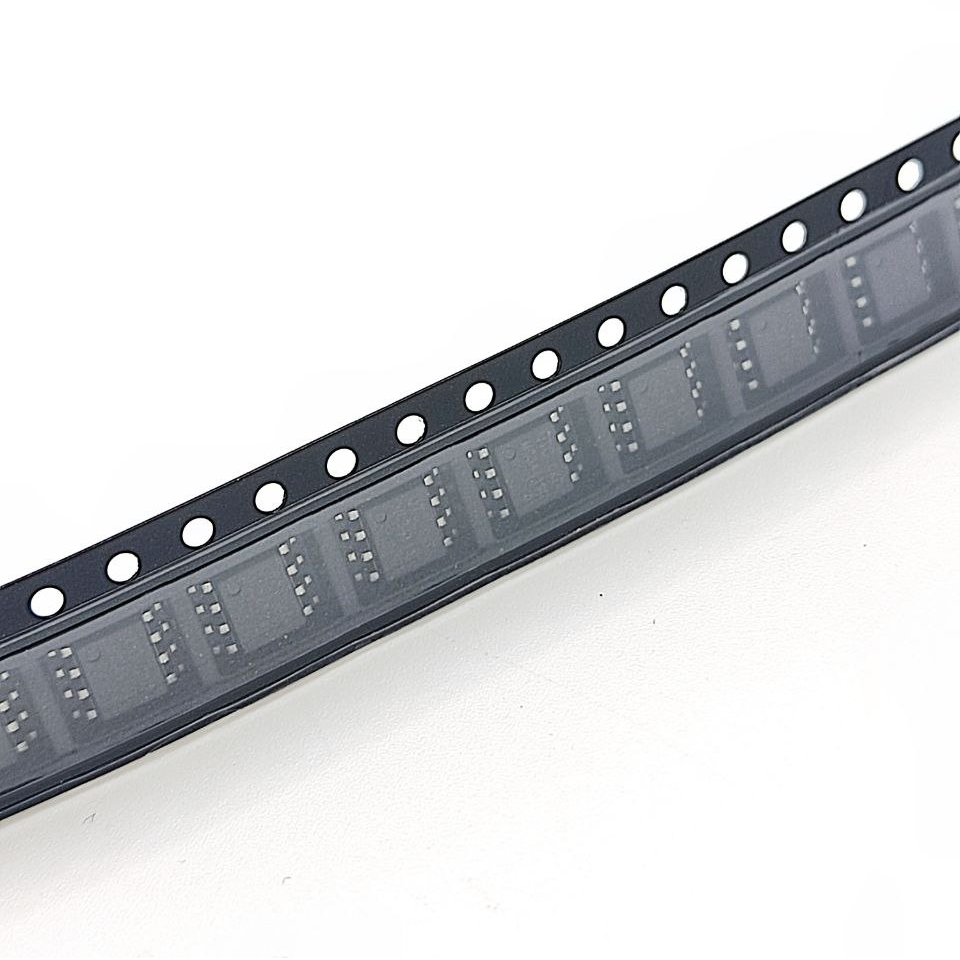

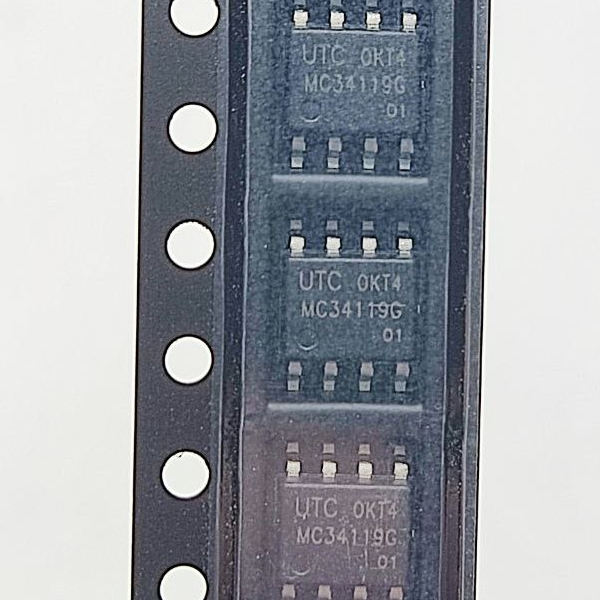

📦 Мікросхема MC34119G-S08-R — 1 шт.
Мікросхема MC34119G-S08-R — надійне та компактне рішення для створення малопотужних аудіопідсилювачів, забезпечує стабільний, чистий звук і універсальність застосування.
