Код: 24488

Мікросхема LM741M/TR SO8

Ціна за 1 шт.

9.30 грн

В
                                                                    наявності 44
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (44 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

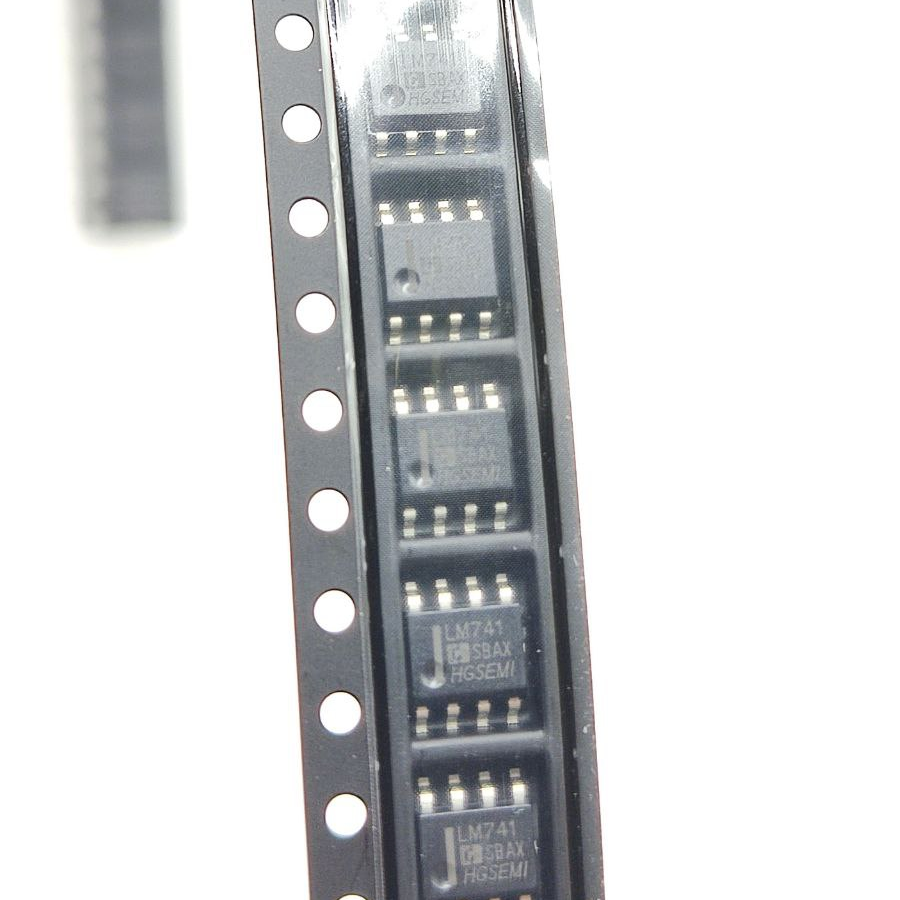

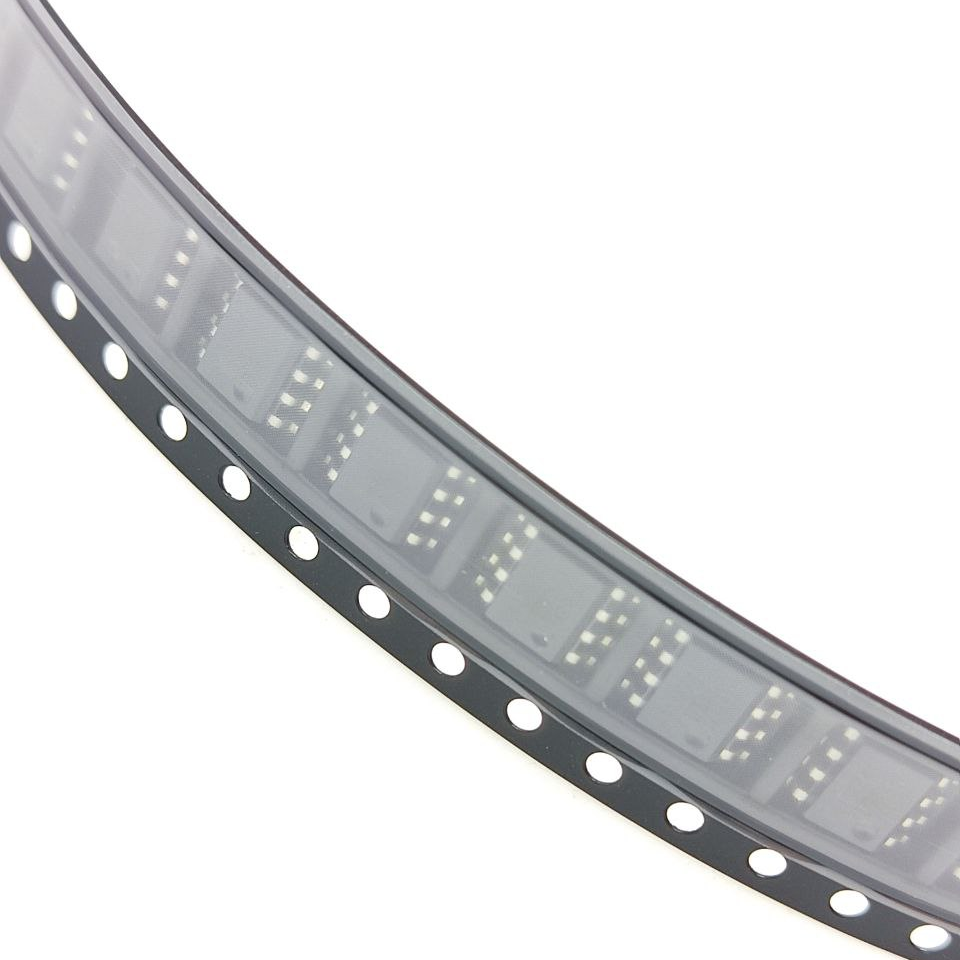

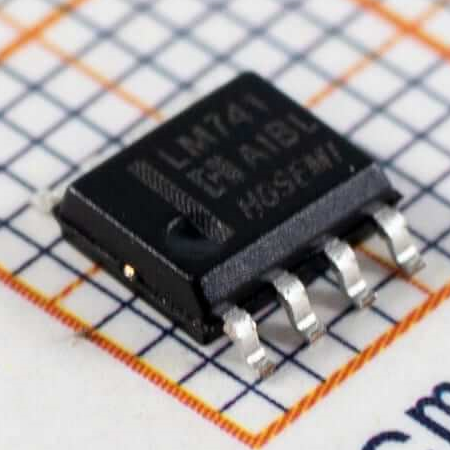

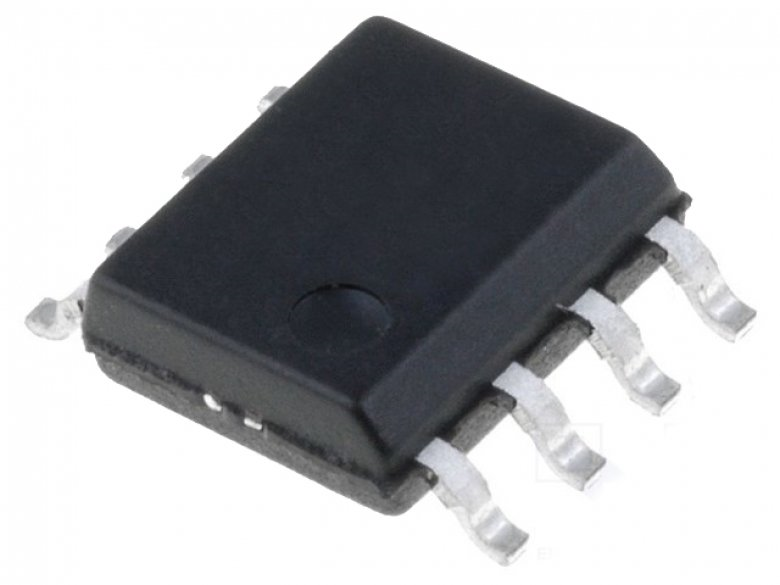

Мікросхема LM741M/TR SO8

Мікросхема LM741M/TR — це класичний операційний підсилювач загального призначення, який широко застосовується у аналогових електронних схемах для підсилення, фільтрації та обробки сигналів. Завдяки простій схемотехніці, стабільним характеристикам і широкому діапазону живлення цей ОУ став одним із найбільш поширених у навчальній, лабораторній та промисловій електроніці.

LM741 має диференціальний вхід, високий коефіцієнт підсилення та підтримує роботу від двополярного джерела живлення. Мікросхема добре підходить для побудови підсилювачів, генераторів, інтеграторів, активних фільтрів та різноманітних вимірювальних схем. Корпус SO8 дозволяє використовувати її у сучасних компактних пристроях із поверхневим монтажем.

Особливості:

🔹 Класичний операційний підсилювач загального призначення.
🔹 Один незалежний канал підсилення сигналу.
🔹 Широкий діапазон живлення до ±22 В (44 В між Vdd та Vss).
🔹 Високий коефіцієнт придушення синфазного сигналу (CMRR до 90 дБ).
🔹 Стабільна робота у широкому температурному діапазоні −55°C…+125°C.
🔹 Низька напруга зміщення входу (приблизно 5 мВ).
🔹 Невеликий дрейф напруги зміщення 15 µV/°C.
🔹 Низький вхідний струм зміщення близько 500 нА.
🔹 Дрейф вхідного струму зміщення приблизно 500 pA/°C.
🔹 Висока швидкість наростання сигналу (Slew Rate) до 0.7 В/µs.
🔹 Вихідний струм до 25 мА для керування навантаженням.
🔹 Підходить для використання у підсилювачах, активних фільтрах та генераторах сигналів.
🔹 Компактний корпус SOP-8 для поверхневого монтажу.

Переваги:

✔ Перевірена та надійна схема операційного підсилювача.
✔ Сумісність із великою кількістю аналогових схем.
✔ Підтримка широкого діапазону напруги живлення.
✔ Стабільна робота при різних температурних умовах.
✔ Компактний корпус для сучасних електронних плат.

Застосування:

✅ Аналогові підсилювачі сигналу.
✅ Активні фільтри та генератори сигналів.
✅ Вимірювальна техніка та лабораторні прилади.
✅ Схеми обробки аудіосигналів.
✅ Аналогові обчислювальні та керуючі системи.

Опис інтерфейсів:

🔸 Pin 1 — Offset Null (налаштування нуля).
🔸 Pin 2 — Inverting Input (інвертуючий вхід).
🔸 Pin 3 — Non-Inverting Input (неінвертуючий вхід).
🔸 Pin 4 — V− (негативне живлення).
🔸 Pin 5 — Offset Null (налаштування нуля).
🔸 Pin 6 — Output (вихід підсилювача).
🔸 Pin 7 — V+ (позитивне живлення).
🔸 Pin 8 — NC (не підключений).

Інструкція до використання:

1️⃣ Підключіть позитивне живлення до контакту V+ (Pin 7), а негативне або загальний провід до V− (Pin 4).
2️⃣ Подайте вхідний сигнал на інвертуючий або неінвертуючий вхід відповідно до схеми.
3️⃣ За необхідності використовуйте резистори або потенціометр між Pin 1 і Pin 5 для компенсації зміщення нуля.
4️⃣ Підключіть навантаження або наступний каскад до виходу Pin 6.
5️⃣ Переконайтесь, що напруга живлення та вхідні сигнали знаходяться у допустимих межах.

Заходи безпеки:

⚠️ Не перевищуйте максимальну напругу живлення ±22 В.
⚠️ Уникайте перегріву мікросхеми під час монтажу.
⚠️ Дотримуйтесь антистатичних заходів при роботі з мікросхемою.
⚠️ Не допускайте короткого замикання виходу на джерело живлення.

Технічні характеристики:

⚙️ Тип компонента: операційний підсилювач
⚙️ Модель: LM741M/TR
⚙️ Кількість каналів: 1
⚙️ Вхідна напруга ±15 В
⚙️ Корпус: SOP-8 (SO8)
⚙️ Робоча напруга: ±22 В
⚙️ Максимальна різниця живлення (Vdd-Vss): 44 В
⚙️ Напруга зміщення входу (Vos): 5 мВ
⚙️ Струм зміщення входу (Ib): 500 нА
⚙️ Струм зміщення між входами (Ios): 20 нА
⚙️ Дрейф струму зміщення (Ios TC): 500 pA/°C
⚙️ Дрейф напруги зміщення (Vos TC): 15 µV/°C
⚙️ Швидкість наростання сигналу (Slew Rate): 0.7 В/µs
⚙️ Коефіцієнт придушення синфазного сигналу (CMRR): 90 дБ
⚙️ Максимальний вихідний струм: 25 мА
⚙️ Робоча температура: −55°C…+125°C

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

Комплектація:

📦 Мікросхема LM741M/TR SO8

Класичний операційний підсилювач LM741M/TR є універсальним рішенням для широкого спектра аналогових електронних схем. Завдяки стабільним характеристикам, широкому діапазону живлення та простоті використання він залишається одним із найбільш популярних ОУ для навчальних, лабораторних та промислових електронних проектів.
