🔹 Два незалежні операційні підсилювачі в одному корпусі
🔹 Не потребує зовнішньої частотної компенсації
🔹 Низьке енергоспоживання
🔹 Захист від короткого замикання на виході
🔹 Широкий діапазон диференціальних та синфазних напруг
🔹 Стабільна робота при перевищенні діапазону вхідної синфазної напруги
🔹 Робочий температурний діапазон 0…+70°C
Переваги:
✔ Висока універсальність застосування
✔ Компактний корпус SO8 для SMD монтажу
✔ Два підсилювачі в одному корпусі економлять місце на платі
✔ Надійна робота у широкому діапазоні напруг живлення
✔ Простота інтеграції в аналогові схеми
Застосування:
✅ Підсилювачі аналогових сигналів
✅ Активні фільтри
✅ Генератори сигналів
✅ Аудіопідсилювачі
✅ Вимірювальні та контрольні системи
✅ Аналогові обчислювальні вузли
Опис інтерфейсів:
🔸 1 — Output A — вихід операційного підсилювача A
🔸 2 — Inverting Input A — інвертуючий вхід підсилювача A
🔸 3 — Non-Inverting Input A — неінвертуючий вхід підсилювача A
🔸 4 — V− — негативне живлення
🔸 5 — Non-Inverting Input B — неінвертуючий вхід підсилювача B
🔸 6 — Inverting Input B — інвертуючий вхід підсилювача B
🔸 7 — Output B — вихід операційного підсилювача B
🔸 8 — V+ — позитивне живлення
Інструкція до використання:
1️⃣ Підключіть вивід V+ до позитивної шини живлення.
2️⃣ Підключіть V− до негативної шини або загального проводу схеми.
3️⃣ Подайте сигнал на інвертуючий або неінвертуючий вхід.
4️⃣ Налаштуйте коефіцієнт підсилення за допомогою зовнішніх резисторів зворотного зв'язку.
5️⃣ Знімайте підсилений сигнал з відповідного виходу операційного підсилювача.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустиму напругу живлення.
⚠️ Уникайте короткого замикання виходів на джерела живлення.
⚠️ Дотримуйтесь температурного режиму експлуатації.
⚠️ Використовуйте антистатичний захист при монтажі.
Технічні характеристики:
⚙️ Тип мікросхеми: подвійний операційний підсилювач (Dual Op-Amp)
⚙️ Кількість каналів: 2

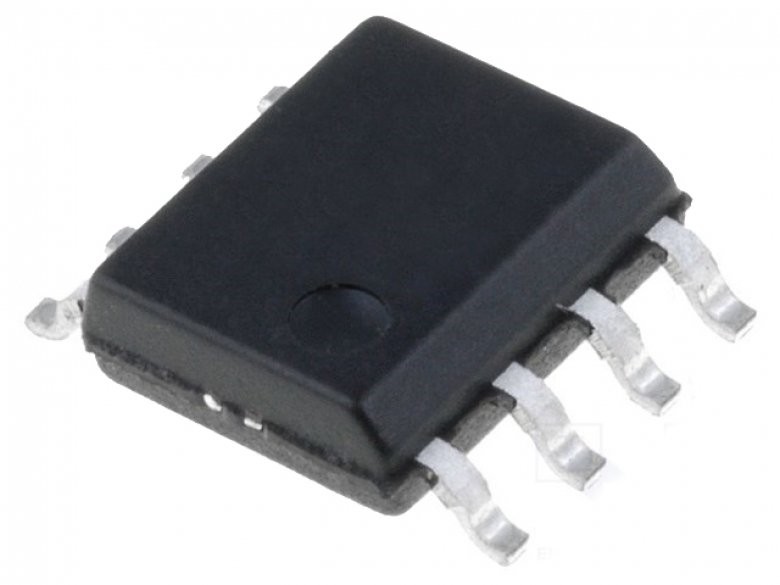

⚙️ Корпус: SO8
⚙️ Напруга живлення: до ±18 В
⚙️ Максимальна розсіювана потужність: 400 мВт
⚙️ Диференціальна вхідна напруга: ±30 В
⚙️ Вхідна напруга: ±15 В
⚙️ Споживаний струм (обидва підсилювачі): тип. 3 мА
⚙️ Вхідний струм зміщення: тип. 200 нА
⚙️ Вхідна напруга зміщення: тип. 1 мВ
⚙️ Коефіцієнт підсилення великого сигналу: до 160 В/мВ
⚙️ Вихідна напруга (RL = 10 кΩ): до ±14 В
⚙️ Вхідний опір: до 1 МОм
⚙️ CMRR: до 90 дБ
⚙️ PSRR: до 96 дБ
⚙️ Робоча температура: 0…+70°C
⚙️ Температура зберігання: −65…+150°C
⚙️ Корпус: SOIC-8
Комплектація:

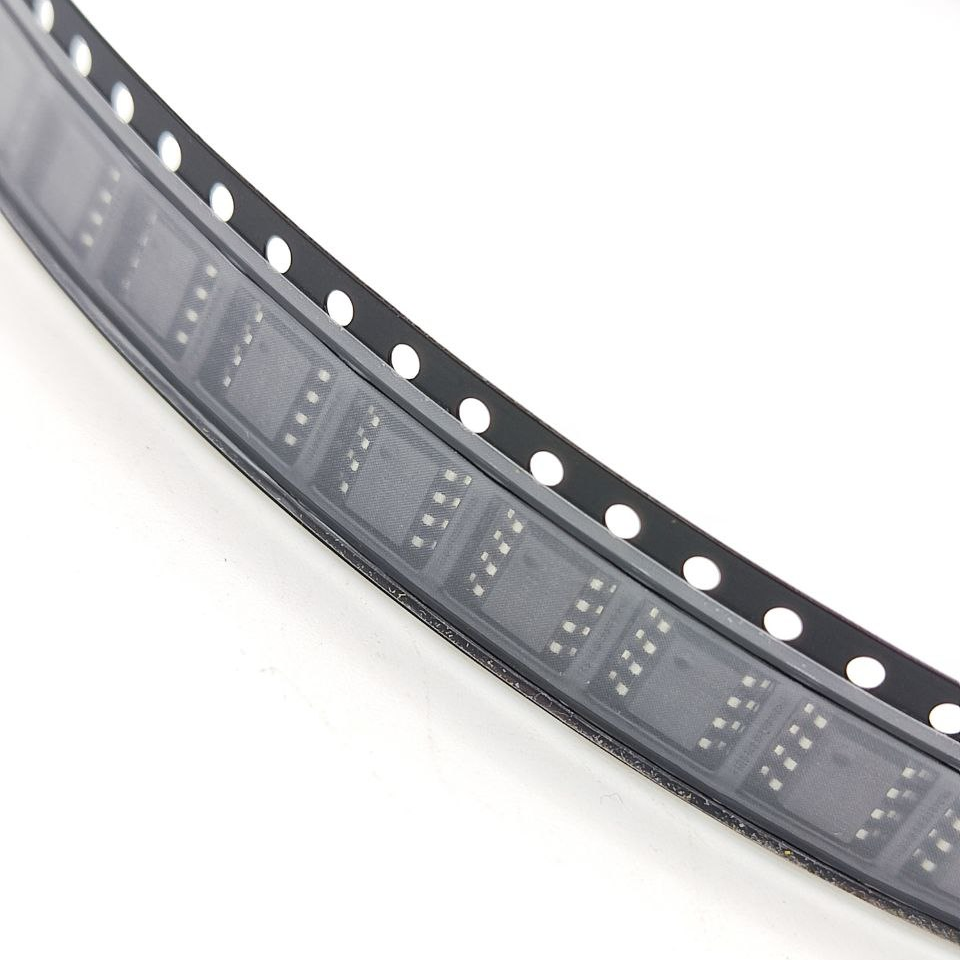

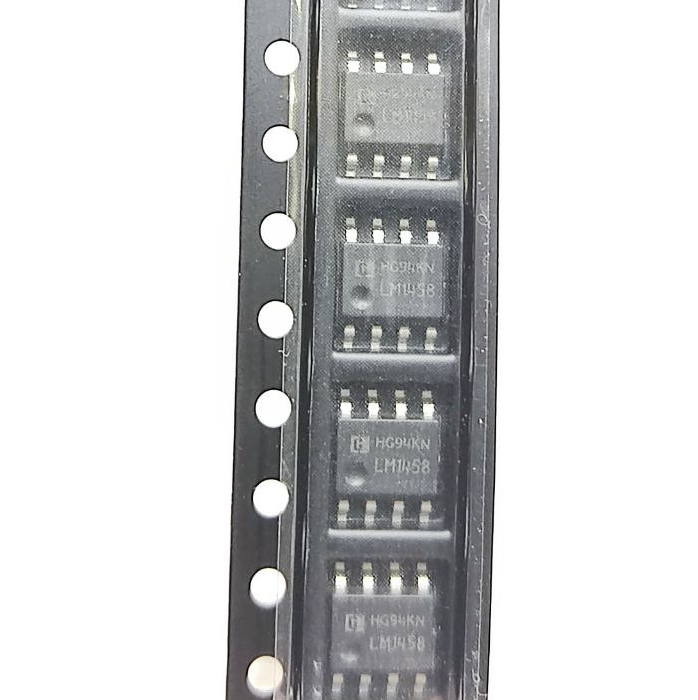

📦 Мікросхема LM1458M/TR
Висока універсальність, надійність та простота використання роблять LM1458M/TR популярним рішенням для побудови аналогових підсилювальних та обчислювальних схем.
