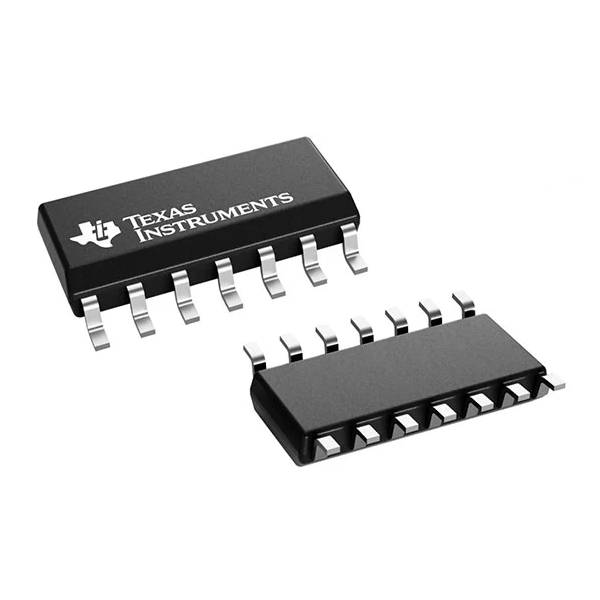

Мікросхема CD4013BM — це цифрова інтегральна схема CMOS-логіки серії 4000B, яка містить два незалежні D-тригери з асинхронними входами встановлення (SET) та скидання (RESET). Тригери тактуються по передньому фронту сигналу CLOCK та мають диференційні виходи Q і Q̅. Завдяки широкому діапазону напруги живлення, низькому енергоспоживанню та високій завадостійкості мікросхема широко застосовується у цифрових лічильниках, тригерах пам’яті, дільниках частоти, схемах синхронізації та керування. Корпус SO14 призначений для поверхневого монтажу (SMD), що забезпечує компактність і зручність встановлення на друкованих платах.
Особливості:
🔹 Два незалежні D-тригери в одному корпусі.
🔹 Асинхронні входи встановлення (SET) та скидання (RESET).
🔹 Тактування по передньому фронту сигналу CLOCK.
🔹 Диференційні виходи Q та Q̅.
🔹 Виконання за CMOS-технологією з низьким енергоспоживанням.
🔹 Широкий діапазон напруги живлення 3…18 В.
🔹 Сумісність з мікросхемами логіки серії CD4000.
🔹 Компактний корпус SO14 для поверхневого монтажу.
Переваги:
✔ Низьке споживання енергії у статичному режимі.
✔ Можливість використання як дільника частоти або елемента пам’яті.
✔ Висока завадостійкість CMOS-логіки.
✔ Простота інтеграції у цифрові схеми.
✔ Широкий температурний діапазон роботи.
Застосування:
✅ Цифрові лічильники та дільники частоти.
✅ Схеми синхронізації сигналів.
✅ Тригери пам’яті у цифрових пристроях.
✅ Системи автоматики та керування.
✅ Побутова та промислова електроніка.
Опис інтерфейсів:
🔸 1 — Q1: прямий вихід першого тригера.
🔸 2 — Q̅1: інверсний вихід першого тригера.
🔸 3 — CLOCK1: тактовий вхід першого тригера.
🔸 4 — RESET1: асинхронний вхід скидання першого тригера.
🔸 5 — D1: інформаційний вхід першого тригера.
🔸 6 — SET1: асинхронний вхід встановлення першого тригера.
🔸 7 — VSS: загальний провід (GND).
🔸 8 — SET2: асинхронний вхід встановлення другого тригера.
🔸 9 — D2: інформаційний вхід другого тригера.
🔸 10 — RESET2: асинхронний вхід скидання другого тригера.
🔸 11 — CLOCK2: тактовий вхід другого тригера.
🔸 12 — Q̅2: інверсний вихід другого тригера.
🔸 13 — Q2: прямий вихід другого тригера.
🔸 14 — VDD: позитивне живлення мікросхеми.
Інструкція до використання:
1️⃣ Підключіть вивід VDD до джерела живлення у межах допустимого діапазону.
2️⃣ Вивід VSS підключіть до загального проводу (GND).
3️⃣ Подайте інформаційний сигнал на вхід D відповідного тригера.
4️⃣ Для синхронізації роботи подайте тактовий сигнал на вхід CLOCK.
5️⃣ Використовуйте входи SET і RESET для асинхронного встановлення або скидання стану тригера.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустиму напругу живлення.
⚠️ Уникайте електростатичних розрядів при роботі з мікросхемою.
⚠️ Використовуйте антистатичні засоби під час монтажу.
⚠️ Не допускайте перегріву корпусу під час пайки.
⚠️ Перед подачею живлення перевірте правильність підключення.
Технічні характеристики:
⚙️ Тип мікросхеми: цифровий D-тригер
⚙️ Серія: 4000B
⚙️ Кількість тригерів: 2
⚙️ Кількість біт на елемент: 1
⚙️ Тип тригера: D
⚙️ Тип виходу: диференційний (Q / Q̅)
⚙️ Тактування: по передньому фронту
⚙️ Наявність входів SET / RESET: так
⚙️ Час затримки поширення: 90 нс
⚙️ Максимальний вихідний струм High/Low: −6.8 / 6.8 мА
⚙️ Напруга живлення: 3…18 В
⚙️ Робоча температура: −55…+125 °C
⚙️ Корпус: SOIC-14 (3.9 мм)
⚙️ Монтаж: SMD
⚙️ Вага: 0.25 г
Комплектація:

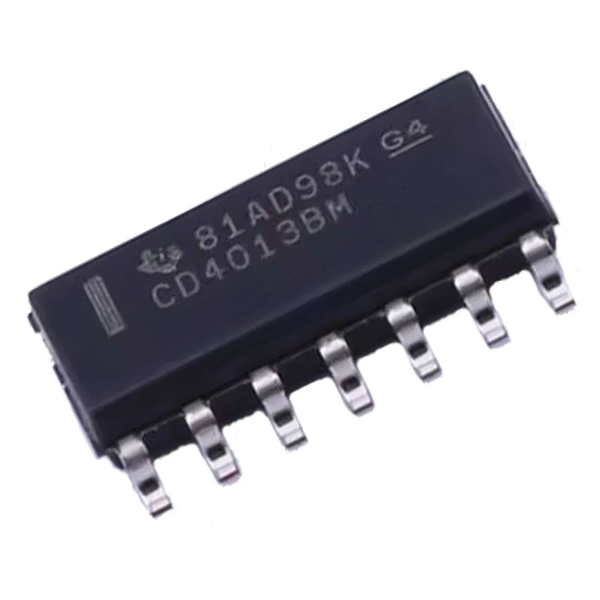

📦 Мікросхема CD4013BM SO14
CD4013BM — універсальна CMOS-мікросхема, що поєднує два незалежні D-тригери з асинхронним встановленням та скиданням. Завдяки широкому діапазону живлення, надійності та низькому енергоспоживанню вона широко використовується у цифровій електроніці, системах керування, дільниках частоти та схемах пам’яті.
