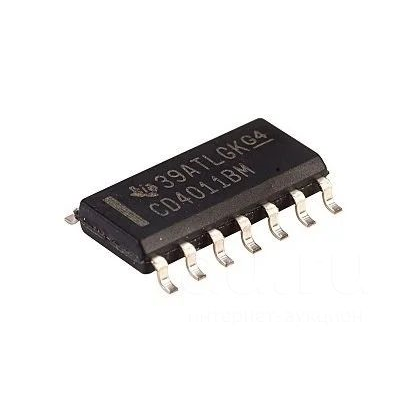

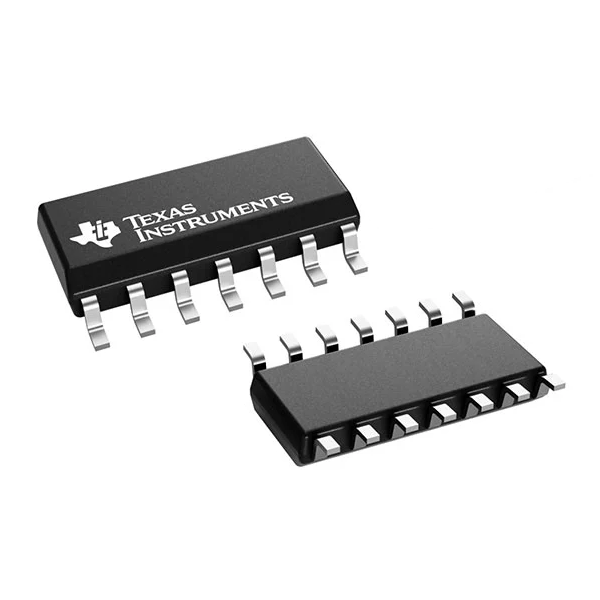

Мікросхема CD4011BM — це цифрова інтегральна схема CMOS-логіки серії 4000B, що містить чотири незалежні логічні елементи 2І-НЕ (NAND). Завдяки широкому діапазону напруги живлення, низькому енергоспоживанню та високій завадостійкості вона широко використовується у цифрових схемах керування, генераторах, логічних блоках обробки сигналів та різноманітних електронних пристроях. Корпус SO14 призначений для поверхневого монтажу (SMD), що забезпечує компактність і зручність встановлення на друкованих платах.
Особливості:
🔹 Чотири незалежні логічні елементи типу 2І-НЕ (NAND).
🔹 Виконання за CMOS-технологією з низьким енергоспоживанням.
🔹 Широкий діапазон напруги живлення від 3 до 18 В.
🔹 Сумісність із мікросхемами логіки серії CD4000.
🔹 Симетричні вихідні характеристики для стабільної роботи.
🔹 Компактний корпус SO14 для поверхневого монтажу.
🔹 Висока завадостійкість і стабільність параметрів.
Переваги:
✔ Низьке споживання енергії у статичному режимі.
✔ Широкий температурний діапазон роботи.
✔ Простота використання у цифрових логічних схемах.
✔ Надійність та довговічність CMOS-технології.
✔ Сумісність із великою кількістю стандартних логічних мікросхем.
Застосування:
✅ Цифрові логічні схеми.
✅ Системи автоматики та керування.
✅ Генератори та формувачі імпульсів.
✅ Побутова та промислова електроніка.
✅ Навчальні та експериментальні електронні проєкти.
Опис інтерфейсів
🔸 1 — A: вхід першого логічного елемента
🔸 2 — B: вхід першого логічного елемента
🔸 3 — J: вихід першого логічного елемента
🔸 4 — K: вихід другого логічного
🔸 5 — C: вхід другого логічного елемента
🔸 6 — D: вхід другого логічного елемента
🔸 7 — VSS: загальний провід (GND)
🔸 8 — E: вихід третього логічного елемента
🔸 9 — F: вхід третього логічного елемента
🔸 10 — L: вхід третього логічного елемента
🔸 11 — M: вихід четвертого логічного елемента
🔸 12 — G: вхід четвертого логічного елемента
🔸 13 — H: вхід четвертого логічного елемента
🔸 14 — VDD: напруга живлення
Інструкція до використання:
1️⃣ Підключіть вивід VDD до джерела живлення у допустимому діапазоні.
2️⃣ Вивід VSS підключіть до загального проводу (GND).
3️⃣ Подайте логічні сигнали на входи A та B відповідних логічних елементів.
4️⃣ Використовуйте виходи Y для отримання результату логічної операції NAND.
5️⃣ Дотримуйтеся допустимих рівнів напруги та температурного режиму.
Заходи безпеки:
⚠️ Не перевищуйте максимальну напругу живлення.
⚠️ Уникайте електростатичних розрядів при роботі з мікросхемою.
⚠️ Використовуйте антистатичні засоби під час монтажу.
⚠️ Не допускайте перегріву при пайці.
⚠️ Переконайтеся у правильності підключення перед подачею живлення.
Технічні характеристики:
⚙️ Тип мікросхеми: цифрова логіка
⚙️ Серія: 4000B
⚙️ Логічна функція: 2І-НЕ (NAND)
⚙️ Кількість логічних елементів: 4
⚙️ Напруга живлення: 3…18 В
⚙️ Максимальний вихідний струм High/Low: −3.4 / 3.4 мА
⚙️ Логічний рівень Low: 1.5…4 В
⚙️ Логічний рівень High: 3.5…11 В
⚙️ Максимальний час затримки: 90 нс
⚙️ Робоча температура: −55…+125 °C
⚙️ Корпус: SOIC-14 (3.9 мм)
⚙️ Монтаж: SMD
⚙️ Вага: 0.25 г
Комплектація:
📦 Мікросхема CD4011BM SO14
Мікросхема CD4011BM є універсальним елементом цифрової логіки, що поєднує низьке енергоспоживання, широкий діапазон живлення та надійність CMOS-технології. Вона підходить для використання у великій кількості електронних пристроїв — від простих логічних схем до складних систем керування.
