Мікросхема AMS1117-5.0 1A 5.0V SOT-89 лінійний стабілізатор

Ціна за 1 шт.

2.10 грн

В
                                                                    наявності 381
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (381 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

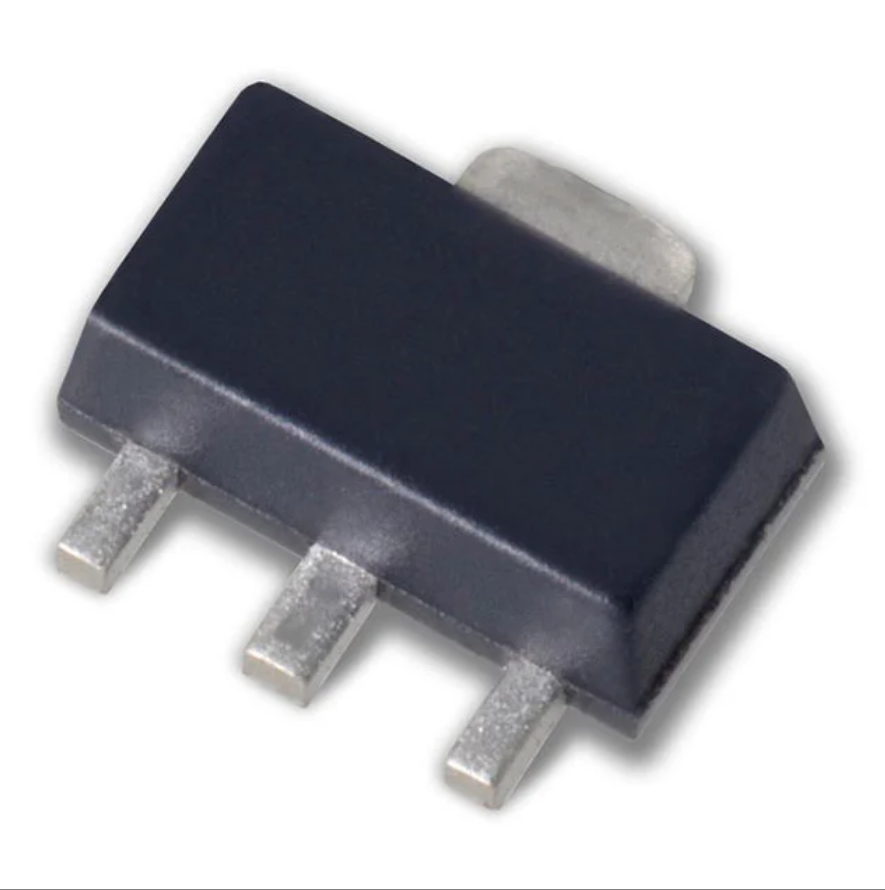

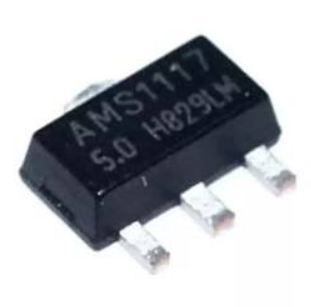

Мікросхема AMS1117-5.0 1A 5.0V SOT-89 лінійний стабілізатор

Мікросхема AMS1117-5.0 1A 5.0V SOT-89 — це лінійний стабілізатор напруги з низьким падінням напруги (LDO), призначений для отримання стабільних 5.0 В із вхідного джерела до 15 В. Завдяки максимальному вихідному струму 1 А, високій точності стабілізації ±1,5% та вбудованому захисту від перегріву і перевантаження по струму, стабілізатор забезпечує надійну та стабільну роботу електронних схем. Виконується у компактному корпусі SOT-89, що дозволяє використовувати його в малогабаритних пристроях.

Особливості
🔹 Низьке падіння напруги. Дає змогу отримати стабільні 5.0 В навіть при невеликій різниці між вхідною та вихідною напругою, що підвищує ефективність живлення.
🔹 Висока точність вихідної напруги (±1,5%). Забезпечує стабільність живлення для чутливих цифрових і аналогових мікросхем.
🔹 Вбудовані системи захисту. Мікросхема має обмеження струму та захист від перегріву, що значно підвищує надійність у тривалій експлуатації.
🔹 Сумісність із різними типами навантажень. Стабільна робота як із цифровими, так і аналоговими схемами, включно з мікроконтролерами, модулями RF та логічними компонентами.
🔹 Компактний корпус SOT-89. Оптимізований для щільного монтажу на друкованих платах без втрати функціональності.

Переваги
✔ Стабільні 5.0 В для більшості електронних модулів і мікроконтролерів
✔ Надійний вихідний струм до 1 А
✔ Захист від перегріву та перевантаження
✔ Висока точність регулювання напруги
✔ Просте використання без необхідності складних обв’язок

Застосування
✅ Живлення мікроконтролерів (ESP, STM32, AVR тощо)
✅ Пониження напруги в модулях та платах розробки
✅ Портативна електроніка
✅ Датчики та телеметричні пристрої
✅ Живлення логічних і радіочастотних схем

Опис інтерфейсів
🔸 Вхід (VIN) — подається напруга до 15 В, яку потрібно стабілізувати
🔸 Вихід (VOUT) — стабілізована напруга 3.3 В
🔸 Загальна шина (GND) — спільний мінус живлення
🔸 Корпус SOT-89 — компактне виконання з хорошим тепловідводом

Інструкція до використання
1️⃣ Підключіть вхідну напругу до виводу VIN, дотримуючись полярності.
2️⃣ Під’єднайте вивід GND до загальної шини системи.
3️⃣ З виходу VOUT знімайте стабілізовані 5.0 В.
4️⃣ За потреби додайте фільтрувальні конденсатори (типово 10–22 мкФ на вході та виході) для зменшення пульсацій.
5️⃣ Переконайтесь у правильності тепловідведення при великих навантаженнях.

Блок-схема

Заходи безпеки
⚠️ Не перевищуйте максимальну вхідну напругу 15 В.
⚠️ Забезпечуйте належний тепловідвід при струмах, близьких до 1 А.
⚠️ Уникайте коротких замикань на виході.
⚠️ Використовуйте якісні конденсатори для забезпечення стабільності.
⚠️ Дотримуйтесь правильної полярності під час монтажу.

Технічні характеристики
⚙️ Тип: лінійний стабілізатор напруги (LDO)
⚙️ Вихідна напруга: 5.0 В
⚙️ Вихідний струм: до 1 А
⚙️ Точність стабілізації: ±1,5%
⚙️ Максимальна вхідна напруга: 15 В
⚙️ Лінійність: <0,2%
⚙️ Регулювання навантаження: <1,0%
⚙️ Тип корпусу: SOT-89
⚙️ Температурний захист: є
⚙️ Обмеження струму: є

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

Комплектація
📦 Мікросхема AMS1117-5.0 SOT-89 — 1 шт.

Мікросхема забезпечує стабільне та надійне живлення електронних компонентів, поєднуючи простоту використання, компактність та високу точність стабілізації.
