Код: 18491

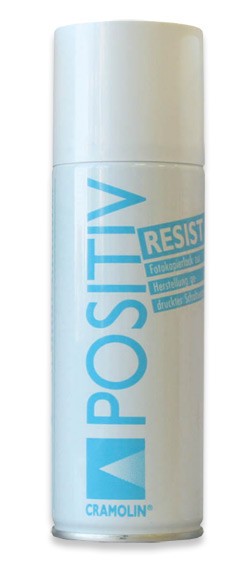

Лак фоторезистивний Positiv-Resist 200мл спрей
Ціна за 1 шт.
727.30
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Фоторезист — полімерний світлочутливий матеріал. Наноситься на оброблюваний матеріал в процесі фотолітографії або фотогравіювання з метою отримати те, що відповідає фотошаблону розташування вікон для доступу тих, що труять або інших речовин до поверхні оброблюваного матеріалу.
У позитивних фоторезистах проекспоновані області стають розчинними і після прояву руйнуються. Такі фоторезисты, як правило, дозволяють отримувати більш високі розділення ніж негативні, але коштують дорожче.
POSITIV RESIST – світлочутливе покриття, хімічно стійке до розчинів, вживаних при тому, що труїть друкованих плат. Препарат дозволяє за допомогою нескладних процедур точно копіювати будь-які зображення на широкий спектр матеріалів. Легкий в застосуванні, швидко висихає, забезпечує хорошу контрастність і високу точність.
У позитивних фоторезистах проекспоновані області стають розчинними і після прояву руйнуються. Такі фоторезисты, як правило, дозволяють отримувати більш високі розділення ніж негативні, але коштують дорожче.
POSITIV RESIST – світлочутливе покриття, хімічно стійке до розчинів, вживаних при тому, що труїть друкованих плат. Препарат дозволяє за допомогою нескладних процедур точно копіювати будь-які зображення на широкий спектр матеріалів. Легкий в застосуванні, швидко висихає, забезпечує хорошу контрастність і високу точність.
Колір: темно-фіолетовий
Щільність: 0,85г/см³
Час висихання: при кімнатній температурі 10-20 годин або 10-20 хвилин при кімнатній температурі з подальшою сушкою при 70 - 80°З в течії 15-20 хвилин
Світлочутливість: між 310 і 440 нм, максимум – між 330 і 420 нм
Застосування
Виробництво окремих друкованих плат або їх дрібних серій. Виготовлення лицьових панелей і вивісок, градуювання, також використовується для виготовлення матриць в гравіруванні, для того, що труїть на міді, латуні і інших матеріалах.
1) Позитивне зображення
Оригінал має бути абсолютно світлонепроникним, не мати вигинів і викривлень і повинен абсолютно рівно лежати на поверхні, щоб запобігти можливості бічного освітлення.
2) Підготовка поверхні
Знежирити поверхню перед нанесенням. Після того, як поверхня знежирена, дуже важливо, щоб вона була повністю висушена, оскільки залишки вологи впливають на зчеплення світлочутливого покриття з поверхнею.
3) Нанесення
4) Сушка
Плати перед засвічуванням мають бути висушені в темряві, якщо Ви бажаєте досягти хороших показників якості передачі зображення і міцності зчеплення покриття з поверхнею. Цю процедуру можна виконати в сушарній шафі, в печі з термоконтролем або за допомогою інфрачервоного випромінювання. Ми рекомендуємо температуру не вище 70-80°С. Не треба відразу піддавати плату нагріву до цієї температури. Нагрівайте повільно, поступово доводячи до кінцевої температури. Швидка сушка може стати причиною неповного видалення розчинника і нерівномірного формування фоточутливого шару. Заздалегідь висушивши плату при нижчих температурах, поступово підніміть нагрів до 70-80°З, продовжуючи сушку в цьому інтервалі ще хвилин 15-20. Неповна сушка призводить до утворення дефектів на покритті і втраті зчеплення з платою.
5) Засвічування
Найкращий результат досягається при використанні ультрафіолетових ламп, наприклад кварцевої лампи (Philips HPR125) або ртутної лампи. Найчастіше необхідно впливати достатньою кількістю інтенсивного ультрафіолетового випромінювання з довгої хвилі 310-440 нм. Добрі результати досягалися при освітленні лампою потужністю 200 Вт в течію близько 10 хвилин з відстані 30-40 см Час експозиції визначається довгої хвилі, а не потужністю лампи. Найбільш сприятливий спектр чутливості світлочутливого шару знаходиться в інтервалі від 330 до 420 нм. Якщо покриття нанесене на скляну поверхню, то потрібно більший час витримки, оскільки скло поглинає до 65% ультрафіолетових променів. У такій ситуації збільште час витримки або використайте чисте скло або плексиглас. Використайте тільки позитив оригінали високої якості.
6) Прояв
Висушений і засвічений світлочутливий шар можна проявляти при денному освітленні, стежачи за тим, щоб прямі сонячні промені не потрапляли в приміщення. Приготуйте проявник у вигляді розчину 7 грам каустичне сода (NaOH) в одному літрі води. Проявник повинен мати температуру 20-25°С. Низька температура уповільнює процес прояву, висока – прискорює, але зменшує різкість зображення. Після прояву промийте плату в проточній воді. Для правильно експонованих шарів час прояву лежить в межах від 30 до 60 секунд при використанні свіжого проявника. Ніколи не додайте свіжий проявник у вже використаний. Завжди використайте свіжий проявник.
7) Труїть
Світлочутливе покриття POSITIV RESIST стійко до кислотних розчинів хлориду заліза, персульфату амонія, хромової кислоти, хлористо-водної і фтористо-водною кислотам, якщо воно нанесене на скляну поверхню. Нині у більшості випадків те, що труїть робиться персульфатом амонія і хлористо-водною кислотою. Ось короткий опис двох цих процесів:
На основі персульфату амонія (NH4) 2s2o8
Пропорції суміші: 35 г персульфату амонія на 65 мл води. Те, що труїть займає близько 10 хвилин, залежно від площі, яку треба протравити. Використовується теплий (40°С) розчин. Після закінчення промити в проточній воді.
На основі хлористо-водної кислоти
Пропорції суміші:
- 200 мл хлористо-водної кислоти (HCl 35%)
- 30 мл перекису водню (H2O2 30%)
- 770 мл води
Суміш треба використати з особливою обережністю. Слід уникати контакту з шкірою. При попаданні негайно промити водою. Також дуже важливо захищати очі. Час того, що труїть сильно залежить від активності і температури розчину. При використанні дуже активного розчину кімнатної температури процес триває близько 10 хвилин. Після закінчення плати промити в проточній воді.
8) Очищення
Фрагменти доріжок слід видалити з шару, що залишився після того, що труїть. Це можна зробити за допомогою органічних розчинників, наприклад ацетону.
9) Температурний режим і умови зберігання
POSITIV RESISTв аерозольній упаковці можна зберігати строком до 5 років при кімнатній температурі. лак у флаконі (не аерозольна упаковка) після розкриття упаковки рекомендується зберігати до одного року при температурі від 8 до 12°С. Перед використанням довести до кімнатної температури. При тривалому зберіганні фоточутливого лаку можливо потрібно буде трохи збільшити час експозиції, це коригування підбирається експериментально.
1) Позитивне зображення
Оригінал має бути абсолютно світлонепроникним, не мати вигинів і викривлень і повинен абсолютно рівно лежати на поверхні, щоб запобігти можливості бічного освітлення.
2) Підготовка поверхні
Знежирити поверхню перед нанесенням. Після того, як поверхня знежирена, дуже важливо, щоб вона була повністю висушена, оскільки залишки вологи впливають на зчеплення світлочутливого покриття з поверхнею.
3) Нанесення
4) Сушка
Плати перед засвічуванням мають бути висушені в темряві, якщо Ви бажаєте досягти хороших показників якості передачі зображення і міцності зчеплення покриття з поверхнею. Цю процедуру можна виконати в сушарній шафі, в печі з термоконтролем або за допомогою інфрачервоного випромінювання. Ми рекомендуємо температуру не вище 70-80°С. Не треба відразу піддавати плату нагріву до цієї температури. Нагрівайте повільно, поступово доводячи до кінцевої температури. Швидка сушка може стати причиною неповного видалення розчинника і нерівномірного формування фоточутливого шару. Заздалегідь висушивши плату при нижчих температурах, поступово підніміть нагрів до 70-80°З, продовжуючи сушку в цьому інтервалі ще хвилин 15-20. Неповна сушка призводить до утворення дефектів на покритті і втраті зчеплення з платою.
5) Засвічування
Найкращий результат досягається при використанні ультрафіолетових ламп, наприклад кварцевої лампи (Philips HPR125) або ртутної лампи. Найчастіше необхідно впливати достатньою кількістю інтенсивного ультрафіолетового випромінювання з довгої хвилі 310-440 нм. Добрі результати досягалися при освітленні лампою потужністю 200 Вт в течію близько 10 хвилин з відстані 30-40 см Час експозиції визначається довгої хвилі, а не потужністю лампи. Найбільш сприятливий спектр чутливості світлочутливого шару знаходиться в інтервалі від 330 до 420 нм. Якщо покриття нанесене на скляну поверхню, то потрібно більший час витримки, оскільки скло поглинає до 65% ультрафіолетових променів. У такій ситуації збільште час витримки або використайте чисте скло або плексиглас. Використайте тільки позитив оригінали високої якості.
6) Прояв
Висушений і засвічений світлочутливий шар можна проявляти при денному освітленні, стежачи за тим, щоб прямі сонячні промені не потрапляли в приміщення. Приготуйте проявник у вигляді розчину 7 грам каустичне сода (NaOH) в одному літрі води. Проявник повинен мати температуру 20-25°С. Низька температура уповільнює процес прояву, висока – прискорює, але зменшує різкість зображення. Після прояву промийте плату в проточній воді. Для правильно експонованих шарів час прояву лежить в межах від 30 до 60 секунд при використанні свіжого проявника. Ніколи не додайте свіжий проявник у вже використаний. Завжди використайте свіжий проявник.
7) Труїть
Світлочутливе покриття POSITIV RESIST стійко до кислотних розчинів хлориду заліза, персульфату амонія, хромової кислоти, хлористо-водної і фтористо-водною кислотам, якщо воно нанесене на скляну поверхню. Нині у більшості випадків те, що труїть робиться персульфатом амонія і хлористо-водною кислотою. Ось короткий опис двох цих процесів:
На основі персульфату амонія (NH4) 2s2o8
Пропорції суміші: 35 г персульфату амонія на 65 мл води. Те, що труїть займає близько 10 хвилин, залежно від площі, яку треба протравити. Використовується теплий (40°С) розчин. Після закінчення промити в проточній воді.
На основі хлористо-водної кислоти
Пропорції суміші:
- 200 мл хлористо-водної кислоти (HCl 35%)
- 30 мл перекису водню (H2O2 30%)
- 770 мл води
Суміш треба використати з особливою обережністю. Слід уникати контакту з шкірою. При попаданні негайно промити водою. Також дуже важливо захищати очі. Час того, що труїть сильно залежить від активності і температури розчину. При використанні дуже активного розчину кімнатної температури процес триває близько 10 хвилин. Після закінчення плати промити в проточній воді.
8) Очищення
Фрагменти доріжок слід видалити з шару, що залишився після того, що труїть. Це можна зробити за допомогою органічних розчинників, наприклад ацетону.
9) Температурний режим і умови зберігання
POSITIV RESISTв аерозольній упаковці можна зберігати строком до 5 років при кімнатній температурі. лак у флаконі (не аерозольна упаковка) після розкриття упаковки рекомендується зберігати до одного року при температурі від 8 до 12°С. Перед використанням довести до кімнатної температури. При тривалому зберіганні фоточутливого лаку можливо потрібно буде трохи збільшити час експозиції, це коригування підбирається експериментально.
