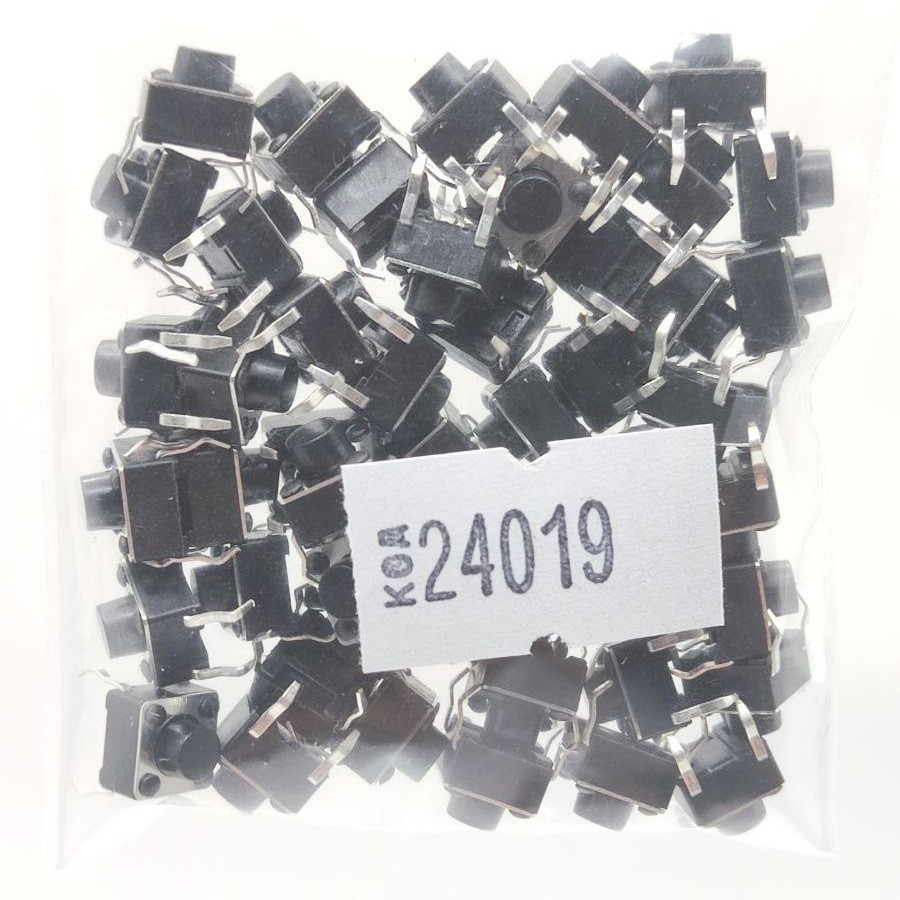

Код: 24019

Кнопка тактова 6x6x5.5mm DIP 4pin

Ціна за 1 шт.

2.10 грн

В
                                                                    наявності 108
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (108 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

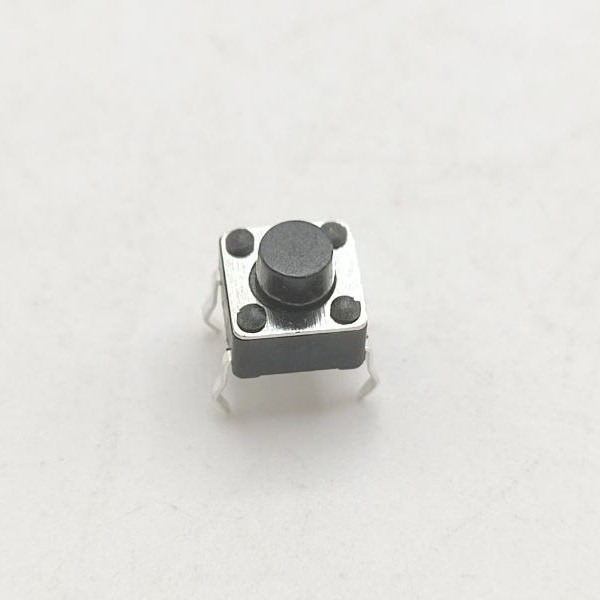

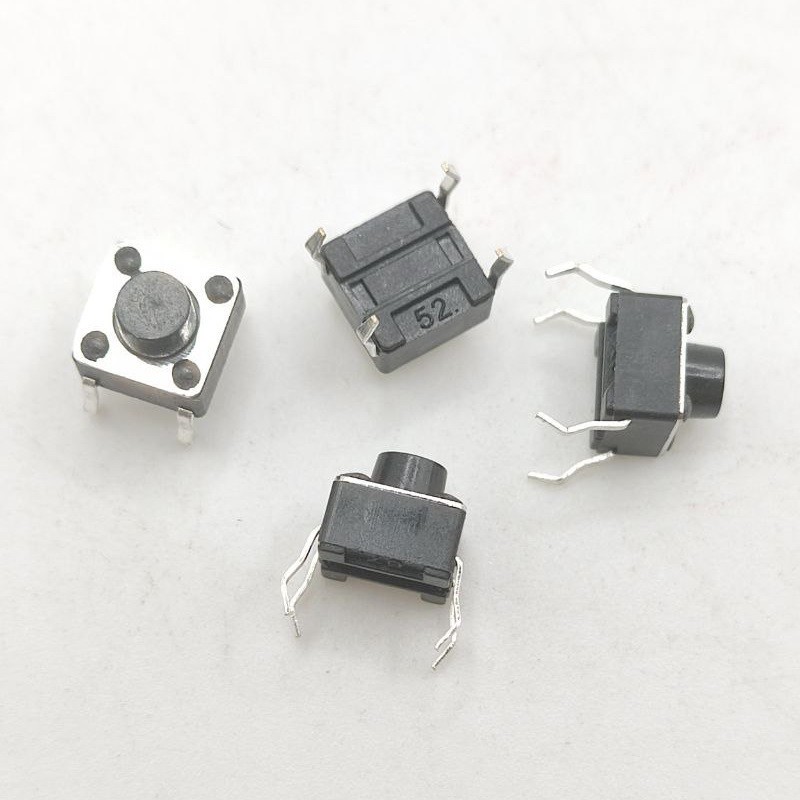

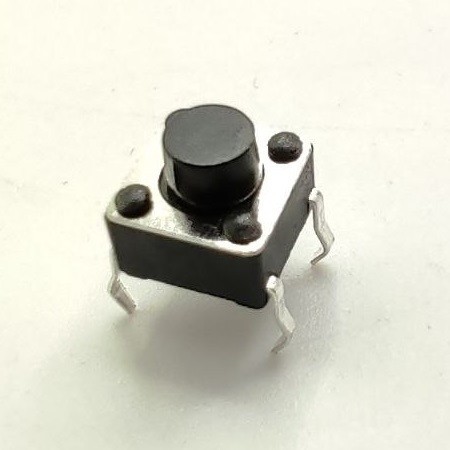

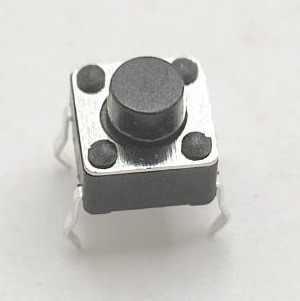

Кнопка тактова 6x6x5.5mm DIP 4pin

Тактові кнопки формату 6×6 мм – один із найпоширеніших типів електромеханічних перемикачів, який широко застосовується в електроніці для короткочасного замикання електричних ланцюгів. Модель із висотою 5.5 мм має зручну пряму орієнтацію толкателя (180°) та класичну конструкцію, яка підходить як для макетування, так і для серійного виробництва. Завдяки простоті монтажу та стандартному форм-фактору ця кнопка сумісна з більшістю друкованих плат.

Особливості
🔹 Стандартний типорозмір корпусу: 6×6 мм
🔹 Висота кнопки: 5.5 мм (від рівня плати до верхньої частини кнопки)
🔹 Алгоритм роботи: OFF-(ON) – контакт замкнутий лише при натисканні
🔹 Контактна група: SPST-NO (нормально розімкнений контакт)
🔹 Одне стабільне положення (моностабільний перемикач)
🔹 Пряма орієнтація толкателя – 180°
🔹 Матеріал корпусу: термостійкий пластик
🔹 Відсутність підсвітки – для компактних та бюджетних рішень
🔹 Монтаж – DIP, пайка в отвори плати (THT)
🔹 Виводи розташовані з кроком 6.5 x 4.5 мм

Переваги
✔ Надійна робота в широкому температурному діапазоні
✔ Сумісність із стандартними макетними платами
✔ Простий монтаж без потреби у спеціалізованому обладнанні
✔ Мінімальні габарити – підходить для щільного компонування

Застосування
✅ Побутова та споживча електроніка
✅ Пульти керування та клавіатури
✅ Мікроконтролерні проєкти (Arduino, STM32 тощо)
✅ Лабораторні макети, DIY-проєкти

Опис інтерфейсів
🔸 4 виводи DIP-типу – два контакти комутації, два – дублюючі
🔸 Стандартний SPST (Single Pole Single Throw), нормально розімкнений
🔸 Механічна комутація – немає вбудованих схем або підсвітки

Заходи безпеки
1️⃣ Не перевищуйте максимальний струм та напругу: 50 мА / 12 В DC
2️⃣ Уникайте бруду або флюсу в зоні рухомої частини кнопки
3️⃣ Не встановлюйте під кутом – це може спричинити заїдання
4️⃣ Зберігайте у сухому місці до монтажу – відсутність герметичності

Технічні характеристики
⚙️ Тип перемикача: Тактова кнопка (TACT SWITCH)
⚙️ Розміри корпусу: 6 × 6 мм
⚙️ Висота кнопки: 5.5 мм
⚙️ Тип контактів: SPST-NO (нормально розімкнені)
⚙️ Кількість контактів: 4
⚙️ Максимальний струм: 50 мА
⚙️ Максимальна напруга: 12 В DC
⚙️ Температурний діапазон: від -25°C до +70°C
⚙️ Орієнтація толкателя: Пряма, 180°
⚙️ Підсвітка: Відсутня
⚙️ Тип монтажу: DIP (через отвори, пайка)
⚙️ Крок виводів: 6.5 x 4.5 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Тактова кнопка 6×6×5.5 мм – 1 шт.

Ця кнопка є незамінним елементом у будь-якому електронному проєкті, де потрібна надійна та компактна система вводу. Вона поєднує в собі простоту монтажу, надійність і сумісність із більшістю сучасних платформ.
