Код: 25013

Кнопка DS-318 без фіксації OFF- (ON) червона

Ціна за 1 шт.

21.00 грн

В
                                                                    наявності 36
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (36 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

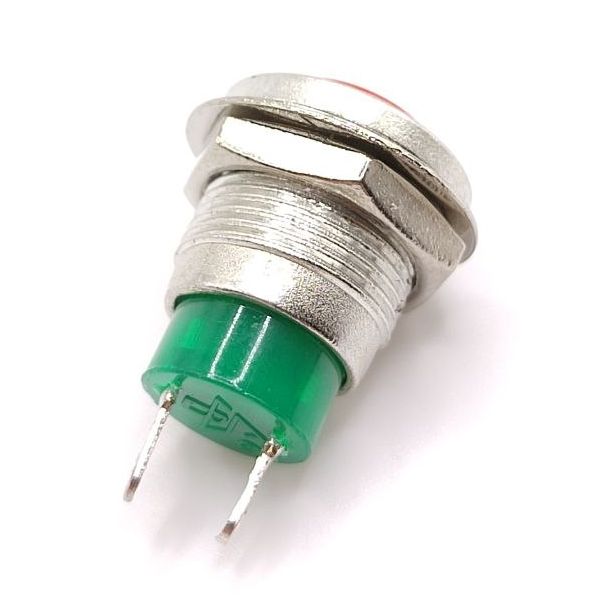

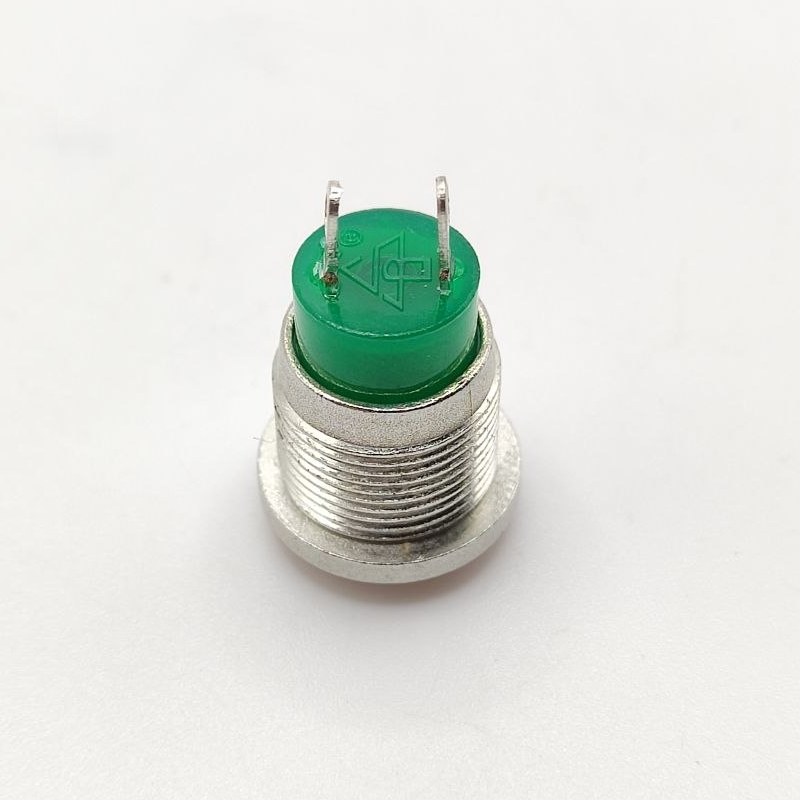

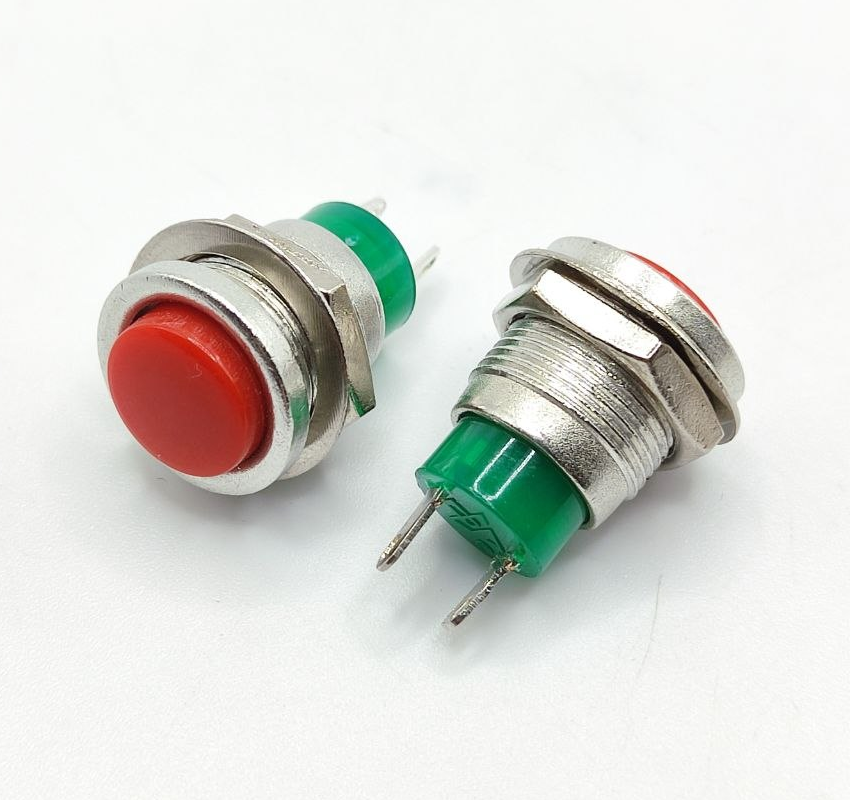

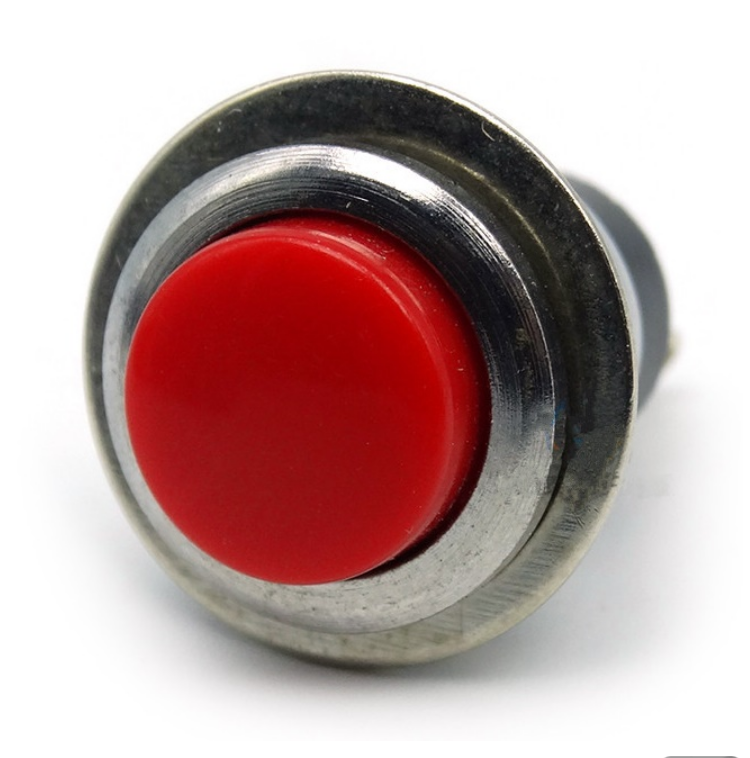

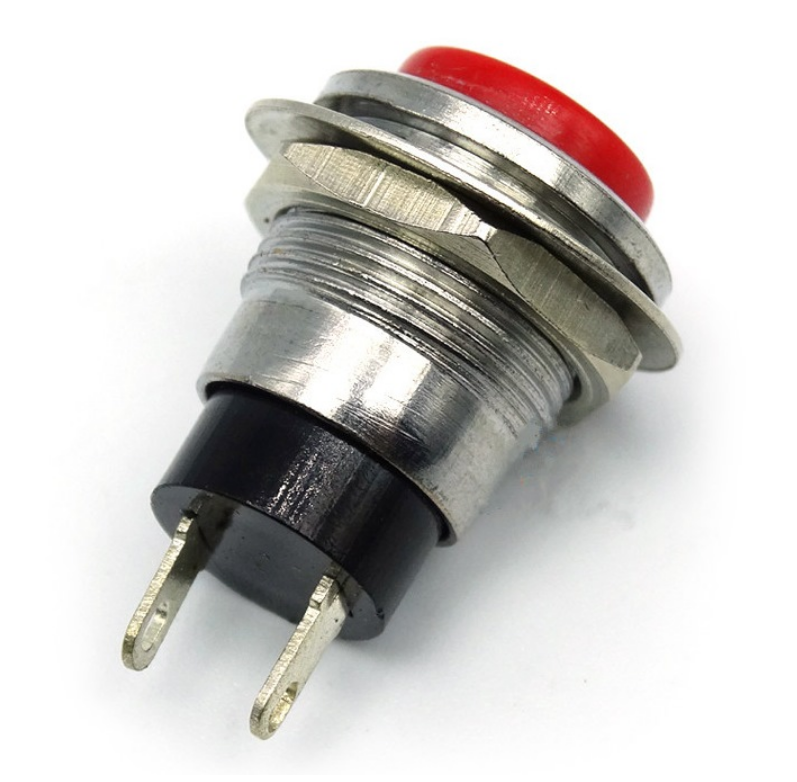

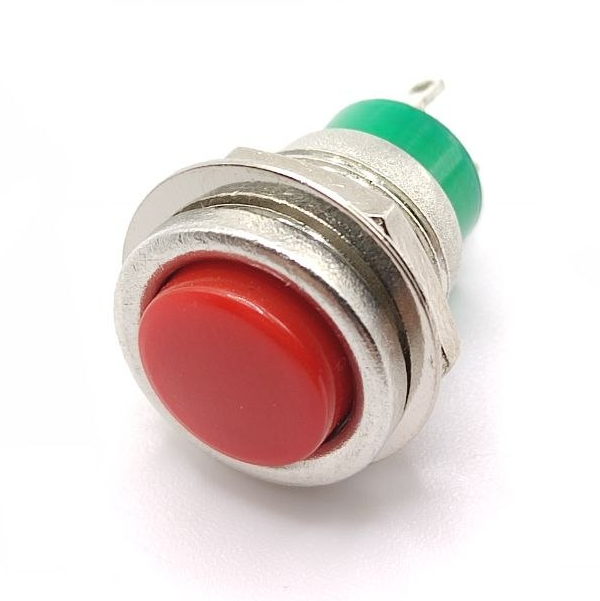

Кнопка DS-318 без фіксації OFF- (ON) червона

Кнопка DS-318 без фіксації OFF-(ON) червона — це компактна кнопка миттєвої дії з нормально розімкненими контактами (SPST NO), призначена для короткочасного замикання електричного кола лише під час натискання. Завдяки металевому корпусу, різьбовому кріпленню та простому монтажу вона широко використовується в електроніці, системах керування, вимірювальному обладнанні та різноманітних саморобних проєктах.

Особливості

🔹 Миттєва дія без фіксації (OFF-(ON))
Кнопка працює за принципом нормально розімкненого контакту, який замикається лише під час натискання. Після відпускання штовхача контакти автоматично повертаються у вихідний стан.

🔹 Надійний металевий корпус
Корпус виготовлений із металу, що забезпечує високу механічну міцність, стійкість до зношування та тривалий термін служби. Така конструкція добре підходить для частого використання.

🔹 Простий монтаж на панель
Монтаж здійснюється у стандартний отвір діаметром 12 мм із фіксацією за допомогою гайки. Навісне паяння контактів дозволяє швидко інтегрувати кнопку в різноманітні електронні пристрої.

🔹 Широка сумісність із різними схемами
Контактна група SPST NO дозволяє використовувати кнопку як пускову, керуючу або сигнальну у схемах із низькою та середньою потужністю. Вона однаково добре підходить для побутової та промислової електроніки.

🔹 Надійна робота в широкому температурному діапазоні
Кнопка зберігає працездатність при температурі від -25°C до +85°C. Це дозволяє використовувати її як у приміщеннях, так і в обладнанні, що працює в складних умовах.

Переваги

✔ Миттєва дія без фіксації
✔ Металевий корпус
✔ Простий панельний монтаж
✔ Довговічна конструкція
✔ Широкий температурний діапазон

Застосування

✅ Панелі керування
✅ Радіоелектронні пристрої
✅ Вимірювальне обладнання
✅ DIY-проєкти
✅ Промислова автоматика

Опис

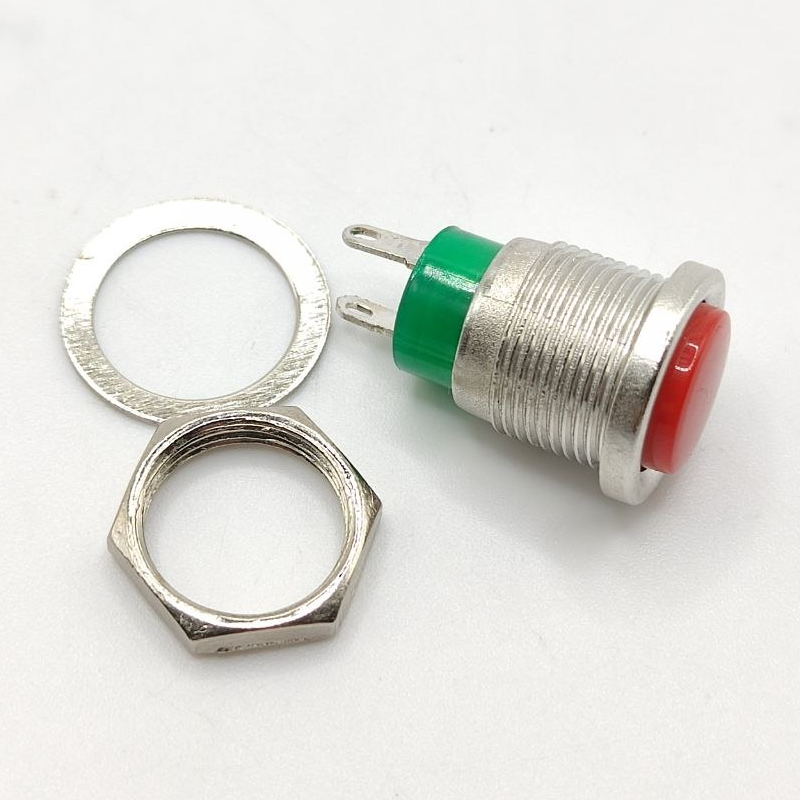

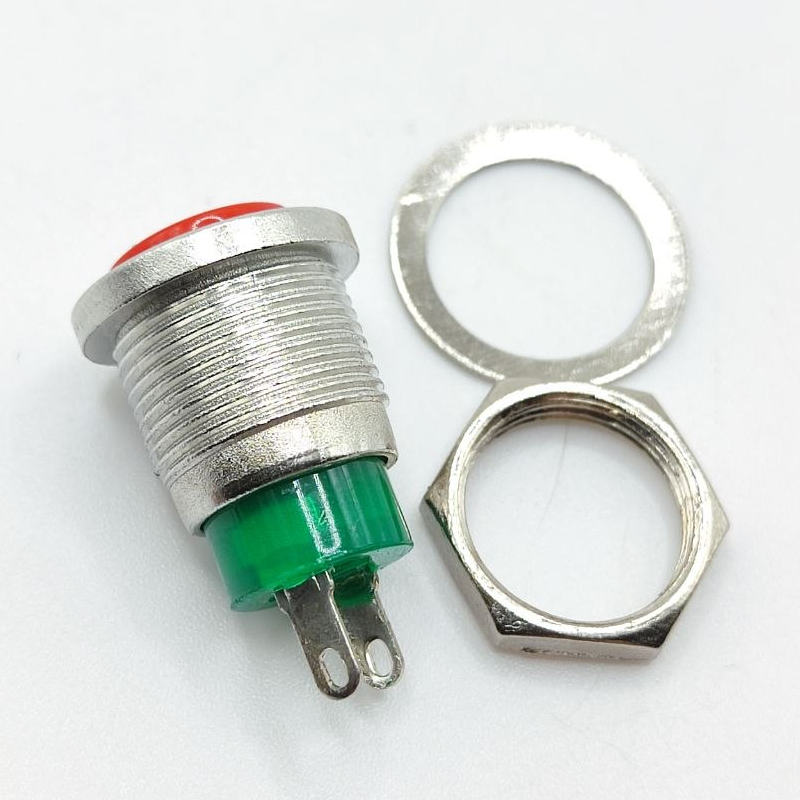

🔸 Два контакти — підключення електричного кола (SPST NO)
🔸 Кнопковий штовхач — короткочасне замикання контактів
🔸 Різьба М12 — монтаж у панель
🔸 Кріпильна гайка — фіксація кнопки

Інструкція до використання

1️⃣ Підготуйте монтажний отвір діаметром 12 мм у панелі.
2️⃣ Встановіть кнопку в отвір і зафіксуйте її гайкою.
3️⃣ Припаяйте провідники до двох контактів кнопки.
4️⃣ Підключіть кнопку відповідно до електричної схеми пристрою.
5️⃣ Після подачі живлення перевірте роботу кнопки — контакти повинні замикатися лише під час натискання.

Заходи безпеки

⚠️ Не перевищуйте допустимий струм 1 А
⚠️ Не перевищуйте напругу AC 250 V
⚠️ Виконуйте монтаж лише при відключеному живленні
⚠️ Не допускайте механічних пошкоджень контактів
⚠️ Захищайте кнопку від сильного забруднення та вологи

Технічні характеристики

⚙️ Серія: DS-318
⚙️ Тип: кнопка без фіксації
⚙️ Алгоритм роботи: OFF-(ON)
⚙️ Контактна група: SPST, NO
⚙️ Кількість положень: 2
⚙️ Кількість стабільних положень: 1
⚙️ Кількість полюсів: 1
⚙️ Максимальний струм: 1 А
⚙️ Максимальна напруга AC: 250 V
⚙️ Орієнтація штовхача: вертикальна
⚙️ Підсвітка: відсутня
⚙️ Електричний монтаж: пайка навісним монтажем
⚙️ Розмір клем: 2.2 мм
⚙️ Монтажний отвір: Ø12 мм
⚙️ Різьба: М12
⚙️ Спосіб кріплення: гайка
⚙️ Матеріал корпусу: метал
⚙️ Робоча температура: -25…+85°C

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

Комплектація

📦 1 × Кнопка DS-318 без фіксації OFF-(ON) червона

Кнопка DS-318 OFF-(ON) є надійним і довговічним рішенням для короткочасного керування електричними колами. Завдяки металевому корпусу, простому монтажу та стабільній роботі вона чудово підходить як для професійного обладнання, так і для аматорських електронних проєктів.
