Код: 24634

Клемник бар`єрний WJ28C-03P-130-00A

Ціна за 1 шт.

16.00 грн

В
                                                                    наявності 50
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (50 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

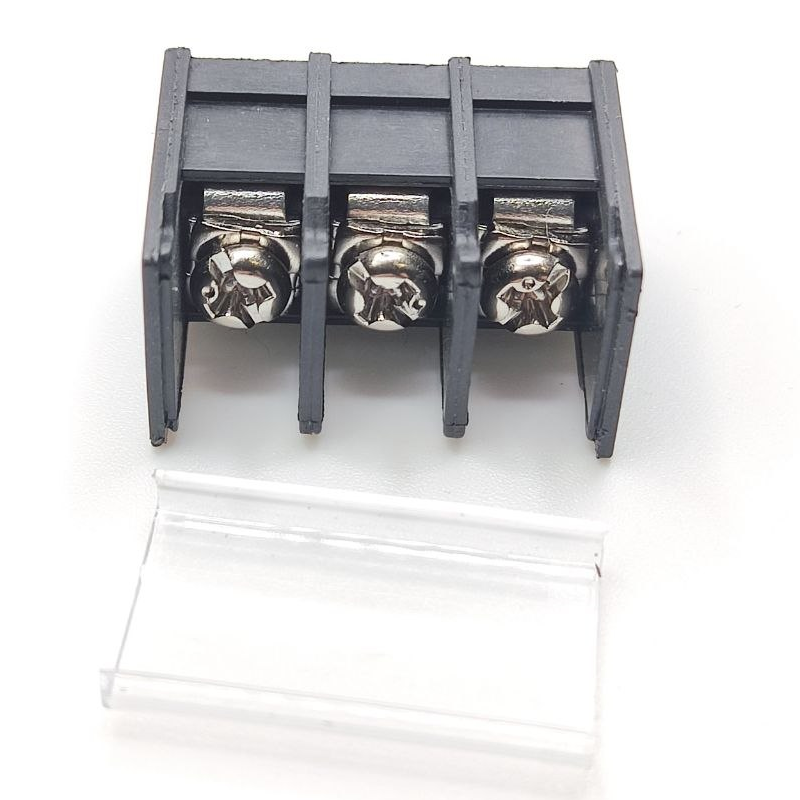

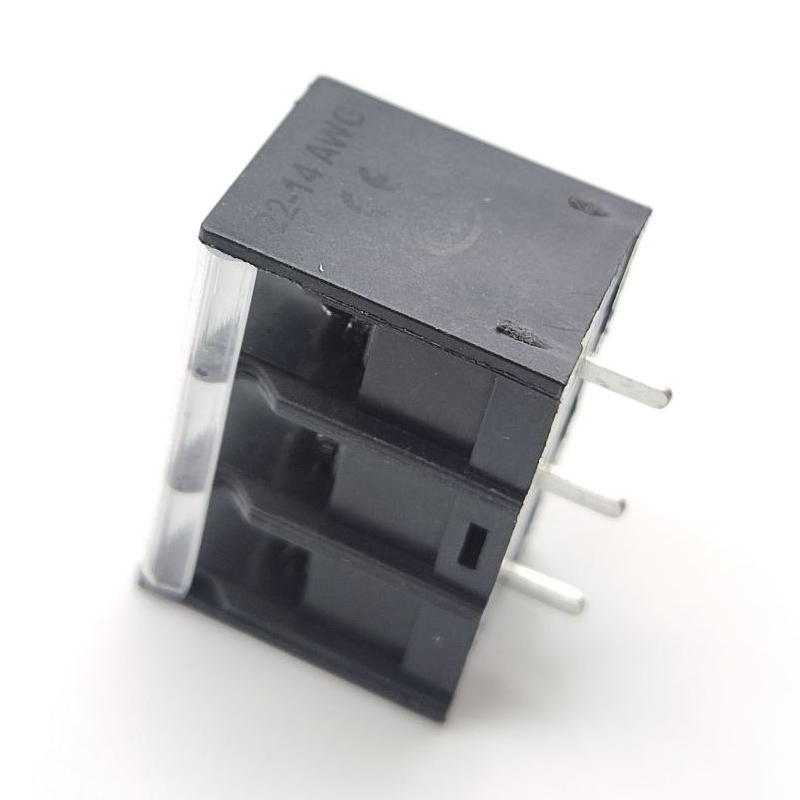

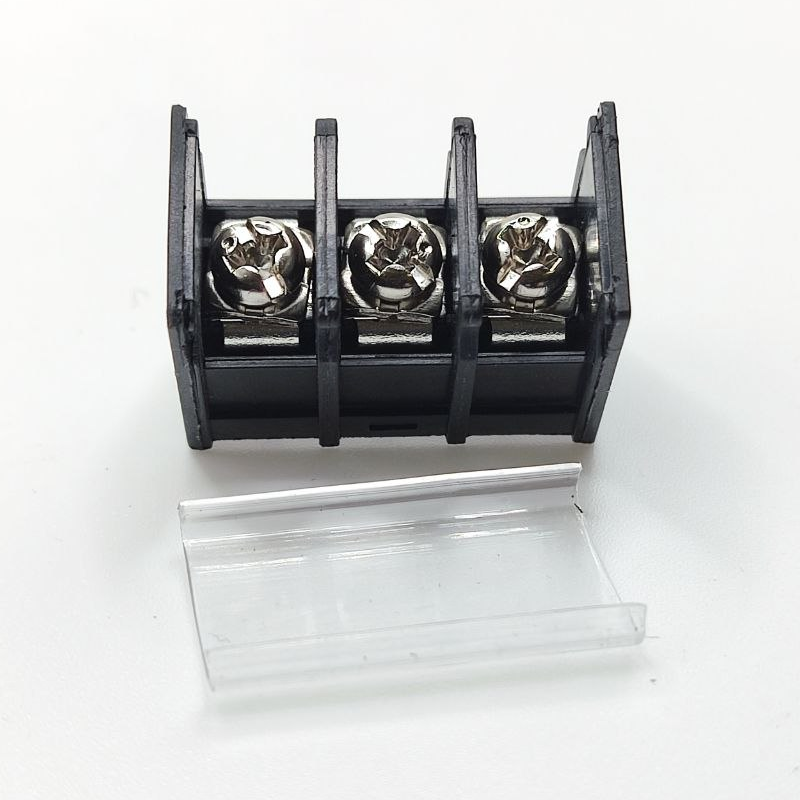

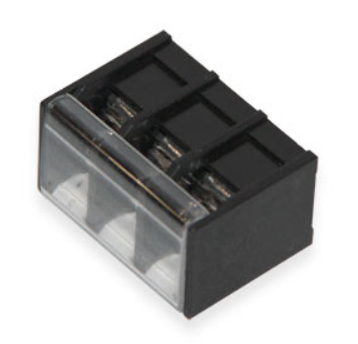

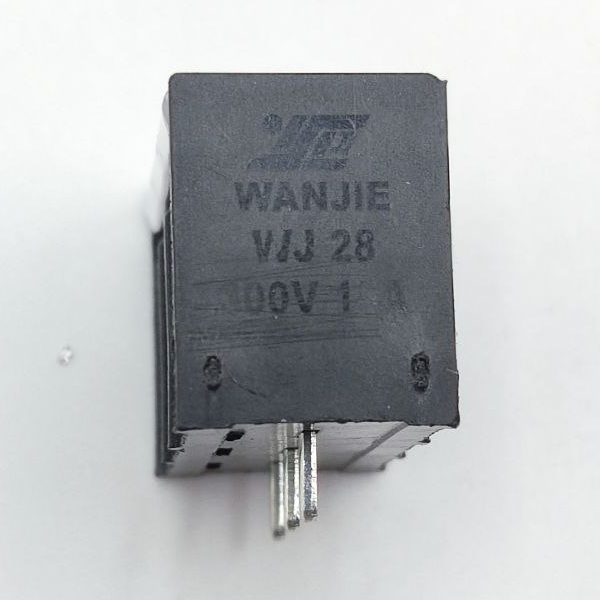

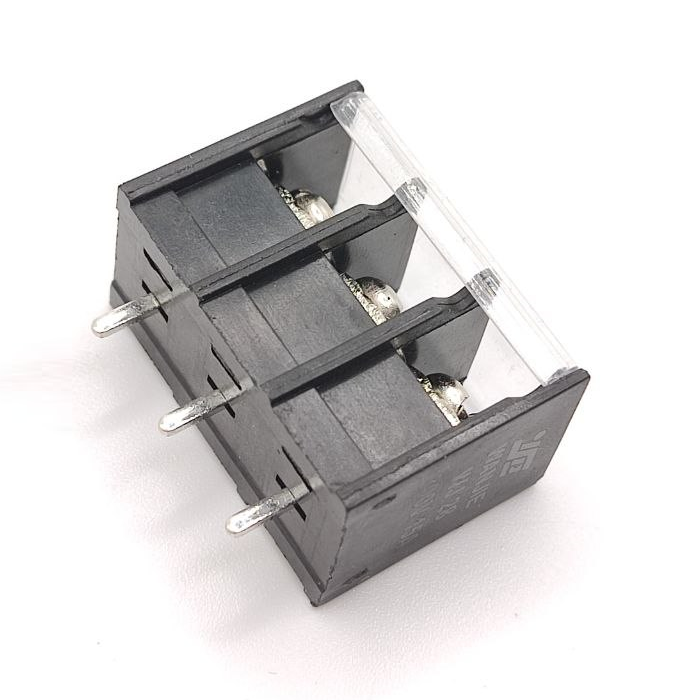

Клемник бар`єрний WJ28C-03P-130-00A

Клемник бар’єрний WJ28C-03P-130-00A — це трьохконтактний гвинтовий клемний роз’єм із кроком 7,62 мм, призначений для надійного підключення силових і сигнальних ліній у промисловій та побутовій електроніці. Виробник — CIXI WANJIE ELECTRONIC CO., LTD (CIXI WANJI), серія 28C, що відзначається підвищеною струмовою витривалістю та механічною міцністю.

Особливості

🔹 Бар’єрна конструкція з індивідуальними ізоляційними перегородками між кожним контактом значно підвищує електробезпеку, зменшує ризик міжконтактного замикання та дозволяє безпечно працювати з підвищеними напругами і струмами
🔹 Три незалежні гвинтові затискачі з різьбою M3.0 забезпечують рівномірний та щільний притиск провідника, що гарантує стабільний електричний контакт навіть при тривалих навантаженнях і вібраціях
🔹 Збільшений крок 7,62 мм не тільки покращує зручність монтажу, але й підвищує електричну ізоляцію між контактами, що особливо важливо для силових ланцюгів
🔹 Контактні елементи виготовлені з латуні товщиною 0,8 мм із лудженим покриттям, що забезпечує низький перехідний опір, захист від окислення та стабільність характеристик упродовж тривалого часу
🔹 Корпус із PA66 (нейлон), посилений та виконаний за стандартом UL94V-0, забезпечує високу механічну міцність, термостійкість і самозагасання при впливі відкритого полум’я
🔹 Підтримка провідників до 2,5 мм² (AWG 22–14) робить клемник універсальним для підключення як сигнальних, так і силових ліній
🔹 Висока допустима напруга пробою до AC 2000 В забезпечує додатковий запас міцності ізоляції
🔹 Можливість роботи зі струмами до 24 А (IEC) або 15 А (UL) дозволяє використовувати клемник у більшості промислових і силових застосувань
🔹 Призначений для монтажу у друковані плати через отвори (THT), що забезпечує надійну фіксацію та стабільність при механічних навантаженнях
🔹 Пряма орієнтація 180° дозволяє зручно організувати підключення проводів у корпусах та електрощитах

Переваги

✔ Підвищений струм до 24 А — підходить для силових ланцюгів
✔ Надійна гвинтова фіксація навіть при вібраціях
✔ Висока електрична ізоляція та безпека
✔ Міцна конструкція для тривалої експлуатації
✔ Сумісність зі стандартними проводами та платами

Застосування

✅ Блоки живлення та перетворювачі
✅ Промислові системи автоматизації
✅ Підключення силових навантажень
✅ Контролери, реле, електрощити
✅ Монтаж у друковані плати та силові модулі

Короткий опис

🔸 3 гвинтові клеми
🔸 Крок 7,62 мм
🔸 Монтаж THT (пайка в отвори)
🔸 Гвинти M3.0
🔸 Бар’єрні перегородки

Інструкція до використання

1️⃣ Підготуйте провід перерізом до 2,5 мм²
2️⃣ Зніміть ізоляцію
3️⃣ Вставте провід у клему
4️⃣ Затягніть гвинт
5️⃣ Припаяйте клемник до плати

Заходи безпеки

⚠️ Не перевищуйте допустимий струм
⚠️ Контролюйте момент затягування
⚠️ Перевіряйте фіксацію проводу
⚠️ Не використовуйте пошкоджений виріб

Технічні характеристики

⚙️ Виробник: CIXI WANJIE ELECTRONIC CO., LTD
⚙️ Серія: 28C
⚙️ Кількість полюсів: 3
⚙️ Крок: 7,62 мм
⚙️ Тип: гвинтовий
⚙️ Матеріал: PA66 UL94V-0
⚙️ Контакти: латунь, луджені
⚙️ Гвинт: M3.0
⚙️ Струм: 24 А (IEC) / 15 А (UL)
⚙️ Напруга: 250 / 300 В
⚙️ Пробивна напруга: 2000 В
⚙️ Опір контакту: ≤20 мОм
⚙️ Ізоляція: ≥500 МОм
⚙️ Провід: до 2,5 мм²
⚙️ Температура: –40…+105 °C
