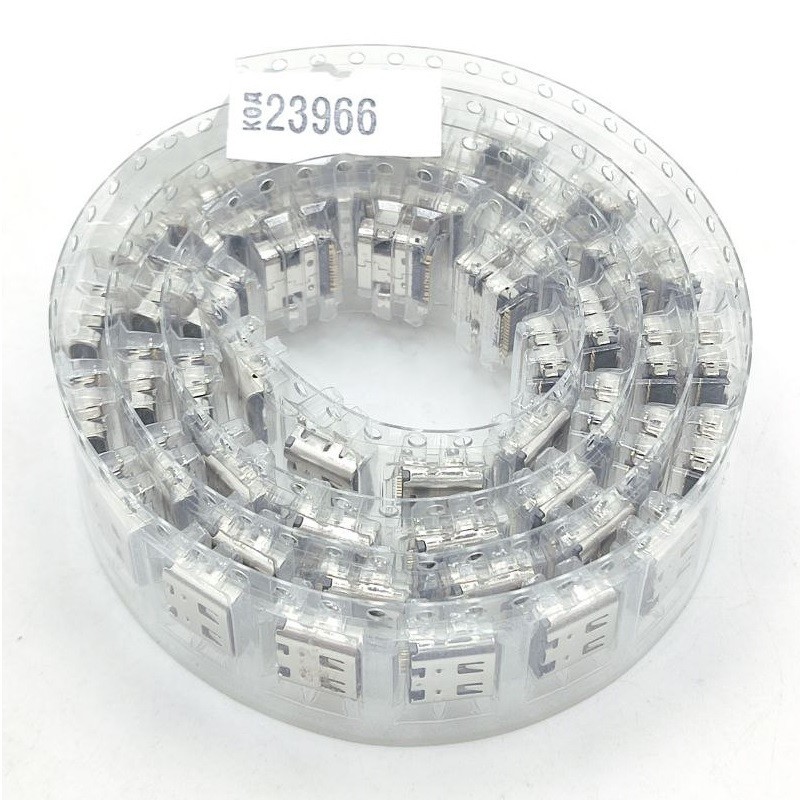

Код: 23966

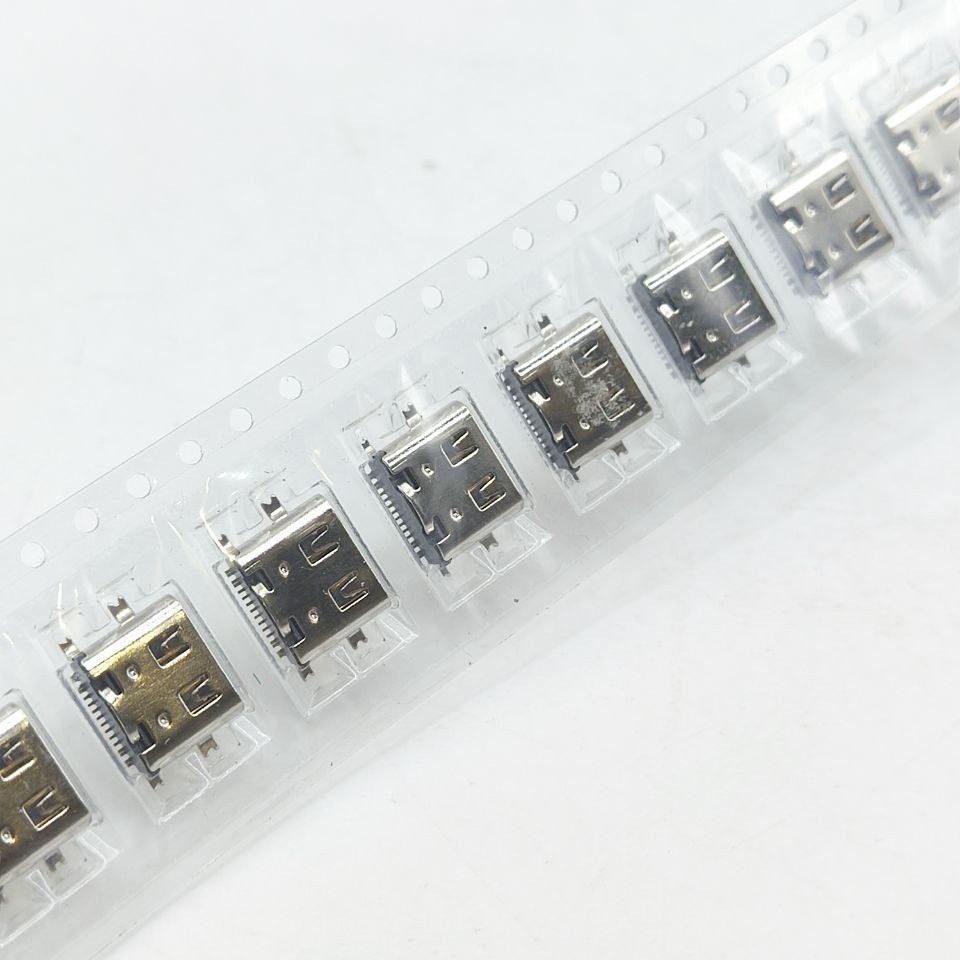

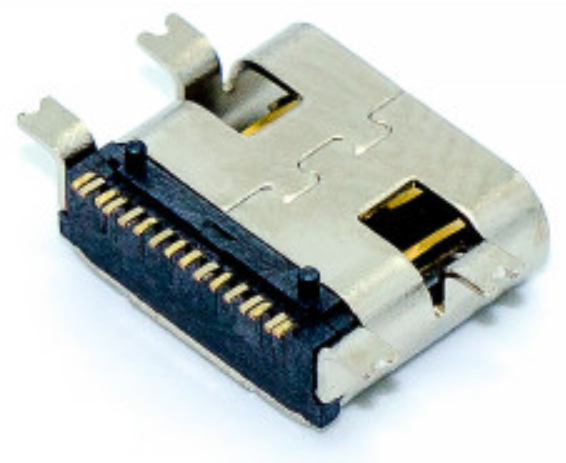

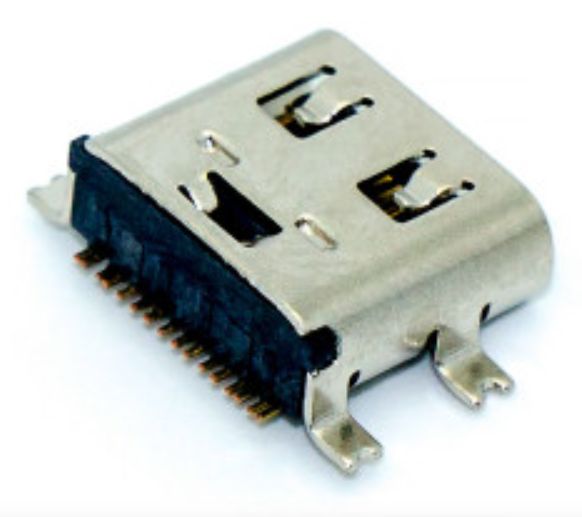

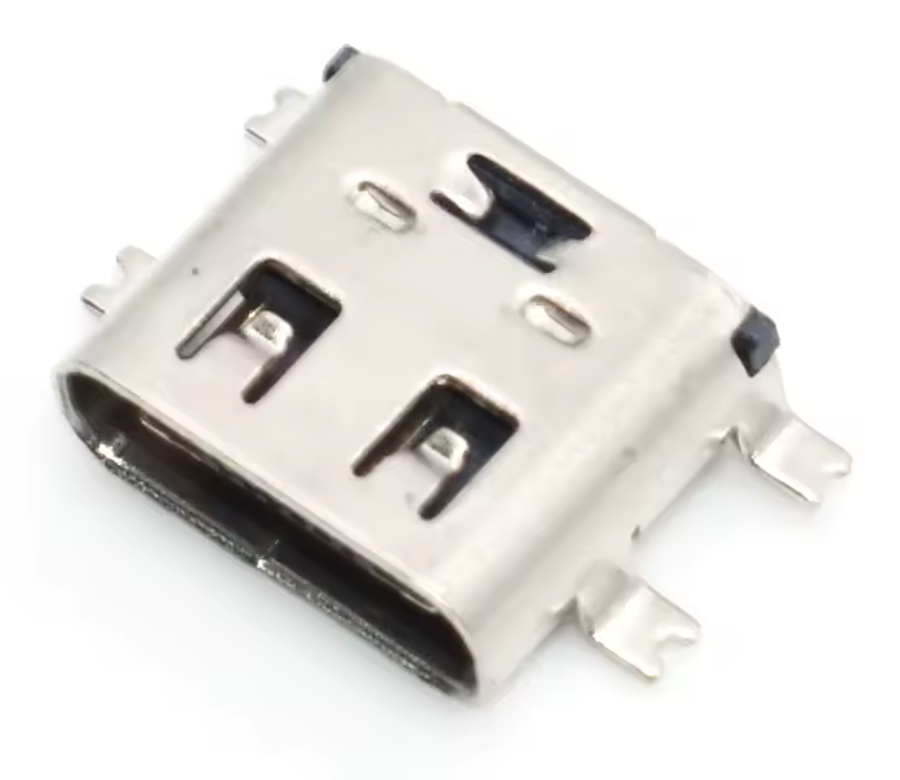

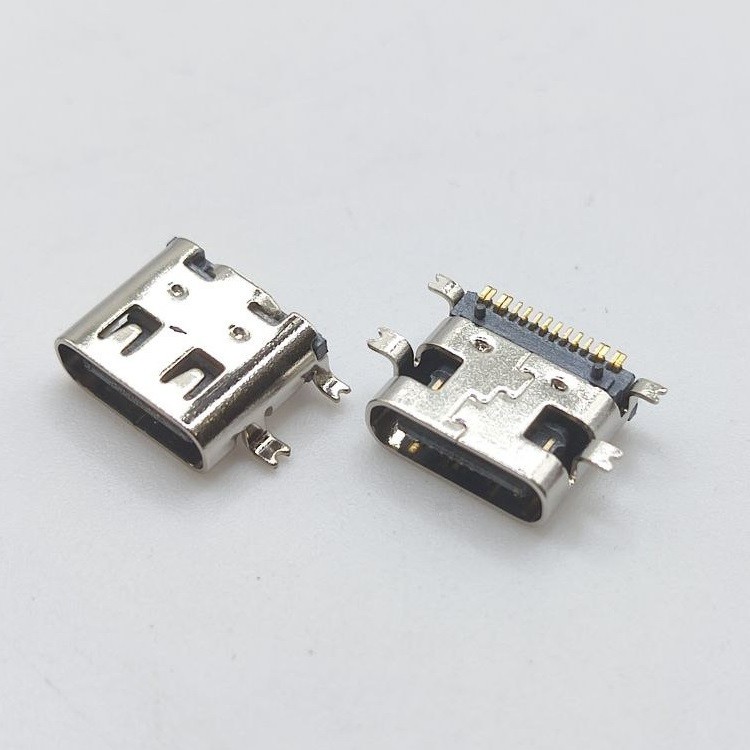

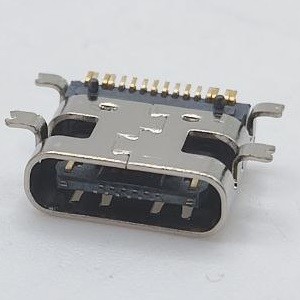

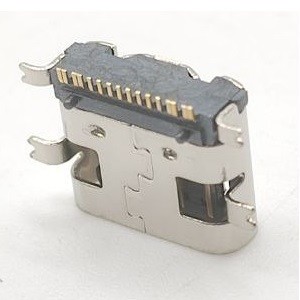

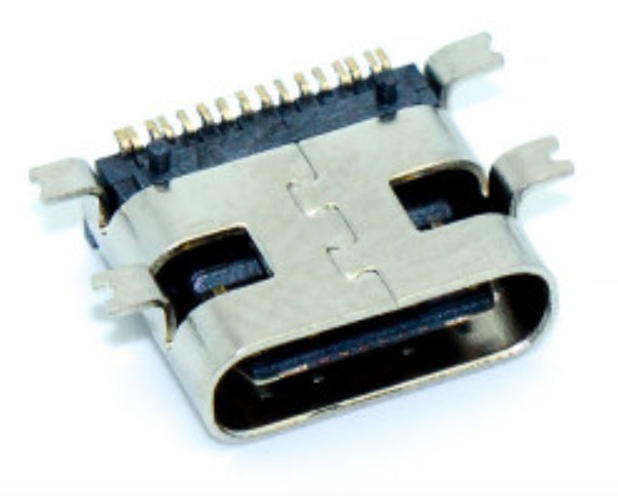

Гніздо USB Type-C монтажне SMD 16pin
Ціна за 1 шт.
6.50
грн
В
наявності 35
шт.
Оптом і в роздріб
Оптові ціни
5.40
грн./шт.
при замовленні від
10
шт.
Опис

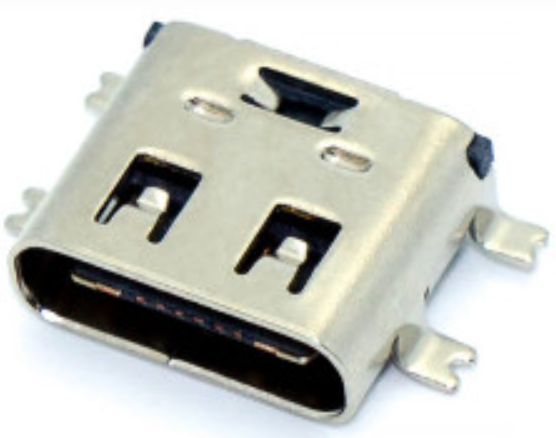

Type-C USB 3.1 Роз'єм 16PIN Fast Charging Male на плату SMD
Type-C 16-контактний роз'єм із підтримкою USB 3.1 призначений для швидкої зарядки, передачі даних і універсального підключення сучасних пристроїв. Ідеальний для DIY-проєктів, прототипування, модифікацій живлення та підключення до сучасної електроніки.
Особливості
🔹 16-контактний інтерфейс USB Type-C з підтримкою симетричного підключення
🔹 Матеріал сердечника — LCP з армуванням скловолокном (30%), вогнестійкість 94V-0
🔹 Контакти — фосфорна бронза, покриття: нікельова основа, позолота для надійного контакту
🔹 Підтримка швидкої зарядки (до 0.5 A) та передачі даних
🔹 Сумісність з більшістю сучасних пристроїв: смартфони, ноутбуки, Arduino, ESP32 тощо
🔹 Довгий термін служби — до 10 000 циклів підключення/відключення
🔹 Роз’єм монтується безпосередньо на плату (варіант SMD)
Переваги
✔ Симетричний конектор — не має значення, яким боком підключено
✔ Позолочені контакти — мінімальний опір і висока надійність
✔ Сумісність із стандартом USB 3.1
✔ Компактні габарити — підходить для портативних проєктів
✔ Висока зносостійкість корпусу та контактів
Застосування
✅ Підключення до пристроїв Arduino, STM32, ESP32
✅ USB живлення для модулів та контролерів
✅ Проєкти Power Delivery або зарядні станції
✅ Ремонт або створення USB-пристроїв
✅ Вбудовування в custom корпуси та гаджети
Опис інтерфейсів (відповідно до зображення)
| Позиція | Сигнал | Позиція | Сигнал |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | — | B11 | — |
| A3 | — | B10 | — |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | D+ | B7 | D– |
| A7 | D– | B6 | D+ |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A10 | — | B3 | — |
| A11 | — | B2 | — |
| A12 | GND | B1 | GND |
📝 Дефіс (—) позначає резерв або відсутність використання в даній конфігурації.
Запобіжні заходи
1️⃣ Не перевищуйте номінальний струм 0.5 A
2️⃣ Не допускайте перегріву під час монтажу (макс. температура пайки 250 ±5 °C)
3️⃣ Дотримуйтесь правил пайки — час не більше 5 ± 0.5 с
4️⃣ Використовуйте антистатичний захист при монтажі
5️⃣ Перевіряйте правильність підключення перед живленням системи
Технічні характеристики
⚙️ Матеріал серцевини: LCP + 30% скловолокно (UL94V-0)
⚙️ Контакти: фосфорна бронза, позолочені
⚙️ Корпус: нержавіюча сталь
⚙️ Номінальний струм: 0.5 А
⚙️ Опір контактів: ≤30 мОм
⚙️ Опір ізоляції: ≥10 МОм (при 250 В DC)
⚙️ Випробування на пробій: 250 В AC
⚙️ Температура пайки: 250 ±5 °C (до 5 с)
⚙️ Спосіб монтажу: SMD
⚙️ Зусилля підключення: ≤3.57 KGF
⚙️ Зусилля відключення: ≥1.02 KGF
⚙️ Ресурс: до 10 000 циклів
⚙️ Робоча температура: –30 °C…+80 °C
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація
📦 Роз’єм Type-C 16PIN
Type-C 16PIN — сучасний роз’єм для швидкої зарядки й передачі даних, оптимальний для будь-якого DIY або професійного проєкту.
