Код: 24792

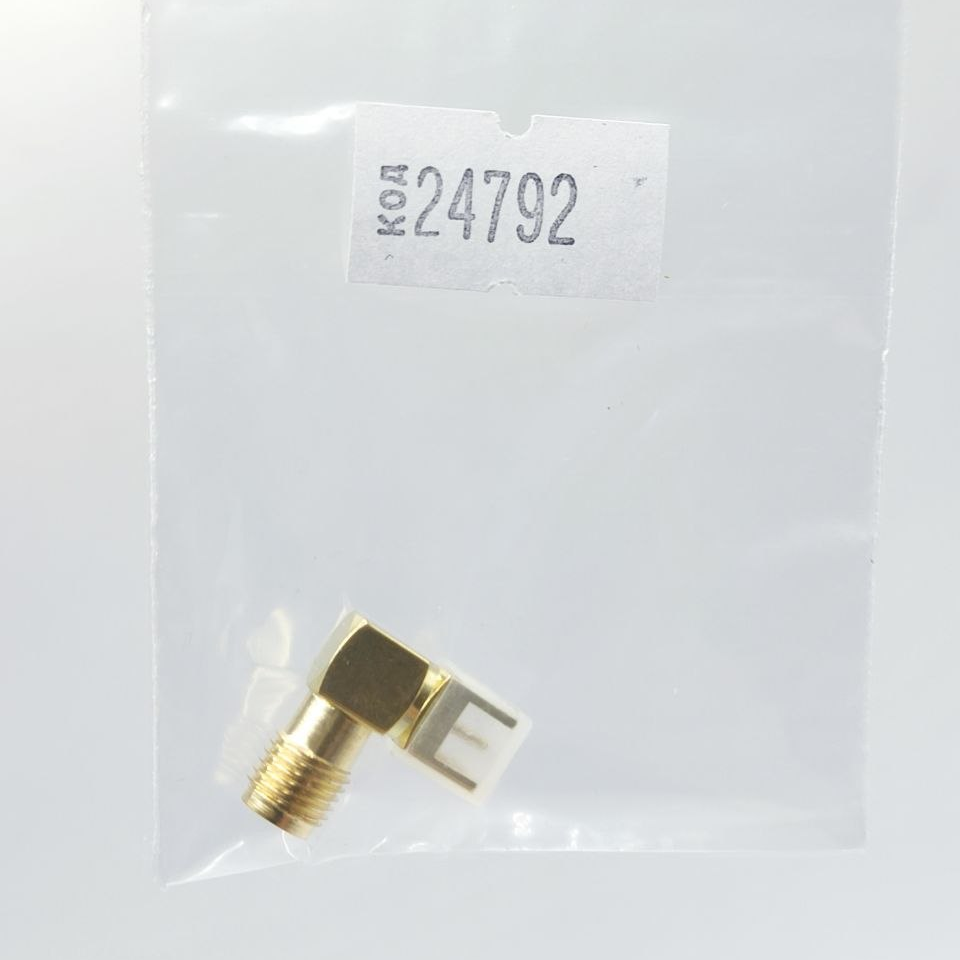

Гніздо SMA на плату, кутове, латунь

Ціна за 1 шт.

33.20 грн

В
                                                                    наявності 47
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (47 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

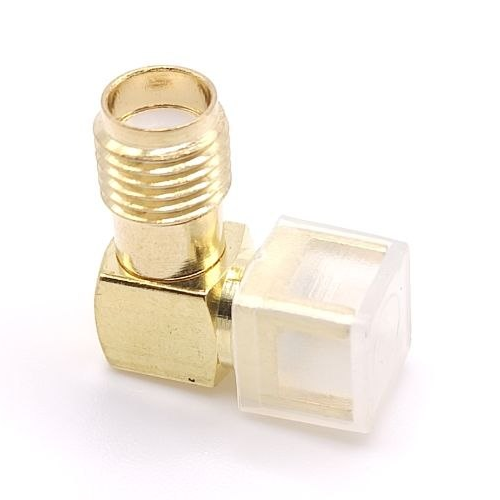

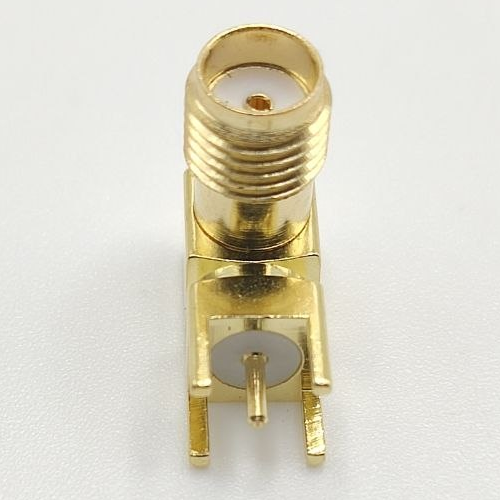

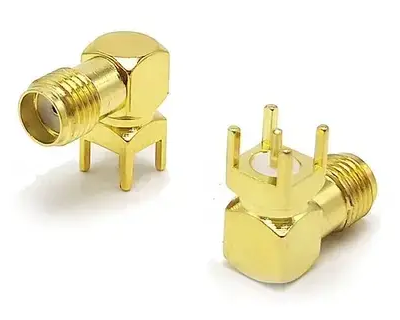

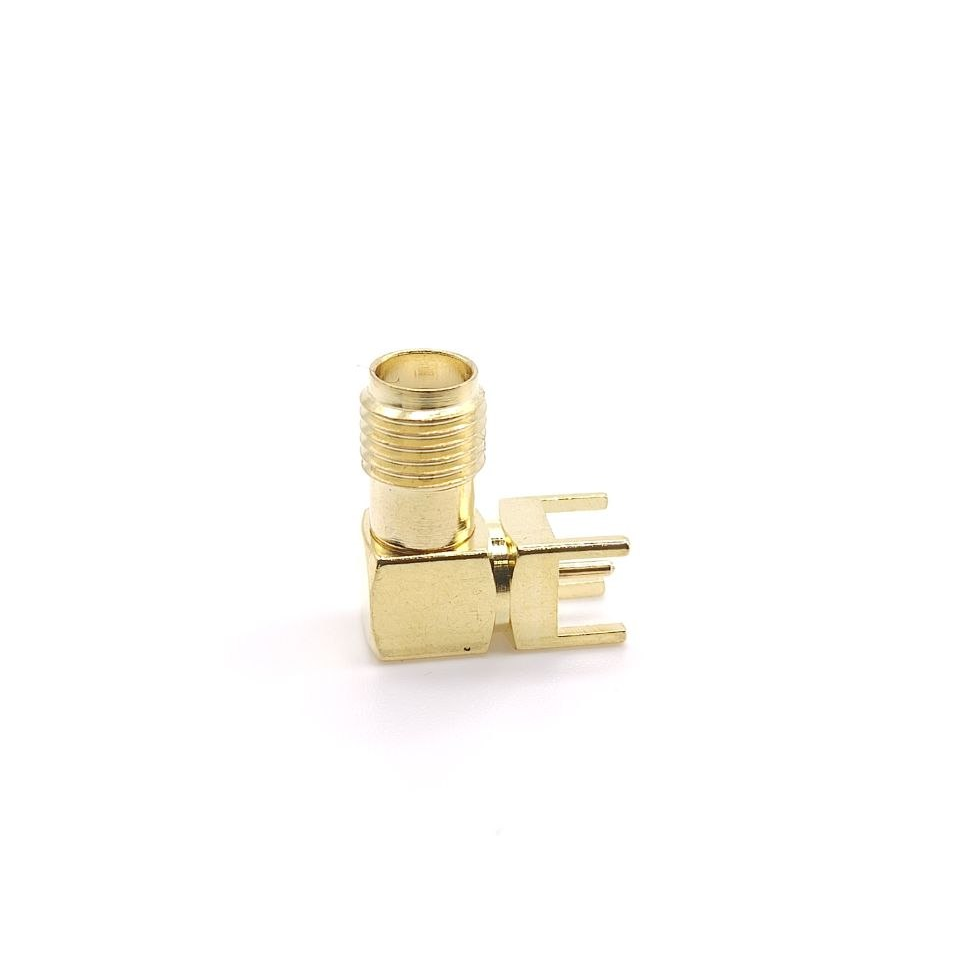

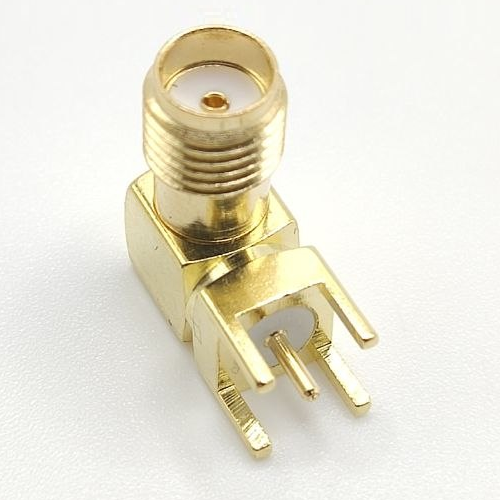

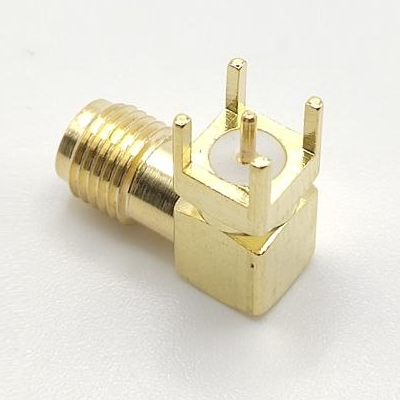

Гніздо SMA на плату, кутове, латунь

Гніздо SMA на плату, кутове, латунь — це високочастотний радіочастотний роз’єм формату RP-SMA Female (jack) з кутовою конструкцією під 90°, призначений для встановлення на друковані плати методом THT. Використовується у Wi-Fi модулях, радіообладнанні, антенних трактах та бездротових пристроях для підключення зовнішніх антен із мінімальними втратами сигналу.

Особливості

🔹 Кутова конструкція 90°. Забезпечує компактний монтаж у пристроях із обмеженим простором та дозволяє оптимально розташувати антенний вивід.
🔹 RP-SMA Female. Стандартний тип гнізда, який широко використовується в Wi-Fi та радіочастотних модулях, забезпечуючи надійне з’єднання з антенами.
🔹 Монтаж THT (вивідний). Призначене для встановлення в отвори друкованої плати з подальшою пайкою, що гарантує високу механічну міцність та довговічність.
🔹 Надійний електричний контакт. Конструкція гнізда мінімізує втрати сигналу та забезпечує стабільну роботу в широкому частотному діапазоні.
🔹 Підтримка хвильового опору 50 Ом. Повністю відповідає вимогам високочастотних траків та антенних ліній.
🔹 Високоякісний діелектрик PTFE. Забезпечує стабільні параметри, низькі втрати та стійкість до впливу температур.
🔹 Латунний корпус з покриттям. Забезпечує корозійну стійкість та механічну міцність при інтенсивній експлуатації.
🔹 Підходить для Wi-Fi, радіоапаратури та систем дистанційного керування.
🔹 Компактні розміри та мала вага (~3 г) роблять гніздо придатним для легких та мобільних конструкцій.

Переваги

✔ Міцна фіксація на платі завдяки монтажу THT
✔ Стабільна передача сигналу без перешкод
✔ Сумісність з антенами формату RP-SMA
✔ Висока корозійна стійкість матеріалів
✔ Робота на частотах до 12.4 ГГц
✔ Ідеальне рішення для бездротових модулів (Wi-Fi, RF, IoT)

Застосування

✅ Wi-Fi модулі та маршрутизатори
✅ Радіообладнання та передавачі
✅ Антенні модулі IoT пристроїв
✅ Системи телеметрії та дистанційного керування
✅ Вбудовані електронні пристрої з зовнішньою антеною

Опис

🔸 Роз’єм: RP-SMA Female (jack)
🔸 Монтаж: THT (у отвори плати + пайка)
🔸 Орієнтація: кутова, 90°
🔸 Призначення: підключення антени до друкованої плати

Інструкція до використання

1️⃣ Встановіть гніздо у отвори друкованої плати згідно із посадковими місцями.
2️⃣ Переконайтеся, що роз’єм щільно прилягає до поверхні плати.
3️⃣ Закріпіть ніжки роз’єму шляхом пайки з нижнього боку плати.
4️⃣ Перевірте якість паяних точок та відсутність замикань.
5️⃣ Під’єднайте до гнізда антену або відповідний кабель RP-SMA.

Заходи безпеки

⚠️ Не перегрівайте ніжки під час пайки, щоб не пошкодити діелектрик PTFE.
⚠️ Забезпечте правильне позиціонування перед фіксацією.
⚠️ Уникайте механічних навантажень на роз’єм після монтажу.
⚠️ Не використовуйте антенні кабелі з хвильовим опором, відмінним від 50 Ом.

Технічні характеристики

⚙️ Тип: гніздо на плату RP-SMA Female
⚙️ Орієнтація: кутова 90°
⚙️ Монтаж: THT
⚙️ Хвильовий опір: 50 Ом
⚙️ Максимальна частота: 12.4 ГГц
⚙️ Матеріал корпусу: латунь
⚙️ Матеріал ізолятора: PTFE
⚙️ Розміри: 14.6 × 12.8 × 6.1 мм
⚙️ Вага: ~3 г
⚙️ Застосування: антени Wi-Fi та радіообладнання

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

Комплектація

📦 Гніздо RP-SMA Female на плату, кутове — 1 шт.

Це гніздо забезпечує надійне антенне підключення, стабільний сигнал і довговічність у будь-яких електронних конструкціях.
