Особливості:
🔹 Нормально розімкнута конфігурація (SPST-NO), що формує сигнал при появі магнітного поля.
🔹 Сумісність із магнітами різної сили з діапазоном спрацьовування 1–18 мм.
🔹 Підтримка струму до 0,5 А і напруги до 100 В для низьковольтних і сигнальних схем.
🔹 Низький опір контактів (≤100 mΩ) і мала ємність (0,2 pF), що зменшує втрати сигналу.
🔹 Довжина проводу 35 см (UL1007/AWG24) для зручності монтажу на відстані.
🔹 Компактні розміри (23 × 14 × 6 мм), що дозволяють встановлення в обмежених просторах.
🔹 Ступінь захисту IP68 — можливість використання під водою або у важких умовах експлуатації.
🔹 Висока надійність і довговічність за рахунок герметичної конструкції.
Переваги:
✔ Простота встановлення та підключення.
✔ Сумісність із різними системами контролю та сигналізації.
✔ Стійкість до вологи, пилу та механічних впливів.
✔ Можливість інтеграції у побутові, промислові та охоронні системи.
Застосування:
✅ Системи охоронної сигналізації (двері, вікна).
✅ Контроль положення механічних вузлів.
✅ Лічильники циклів роботи обладнання.
✅ Домашні смарт-рішення та IoT-проєкти.
✅ Автоматизація та робототехніка.
Опис інтерфейсів:
🔸 Два дроти (SPST-NO) для підключення в електричну схему.
🔸 Провід UL1007/AWG24 довжиною 35 см — зручно під’єднувати до контролера або реле.
Інструкція до використання:
1️⃣ Закріпіть геркон у місці контролю положення (дверцята, панель, механізм).
2️⃣ Розташуйте магніт на відстані 1–18 мм у положенні спрацьовування.
3️⃣ Підключіть дроти до кола управління або контролера.
4️⃣ Перевірте спрацьовування, наближаючи/віддаляючи магніт.
Заходи безпеки:
⚠️ Не перевищуйте максимально допустимі параметри (0,5А / 100В).
⚠️ Уникайте ударів і механічних пошкоджень колби геркону.
⚠️ Не встановлюйте без додаткового захисту у місцях сильних вібрацій.
⚠️ Під час монтажу уникайте коротких замикань.
Технічні характеристики:
⚙️ Тип датчика: геркон
⚙️ Конфігурація контактів: SPST-NO (нормально розімкнутий)
⚙️ Максимальний струм: 0,5 А
⚙️ Максимальна напруга: 100 В
⚙️ Опір контактів: ≤100 mΩ
⚙️ Ємність контактів: 0,2 pF
⚙️ Діапазон спрацьовування: 1–18 мм
⚙️ Провід: UL1007 / AWG24, довжина 35 см

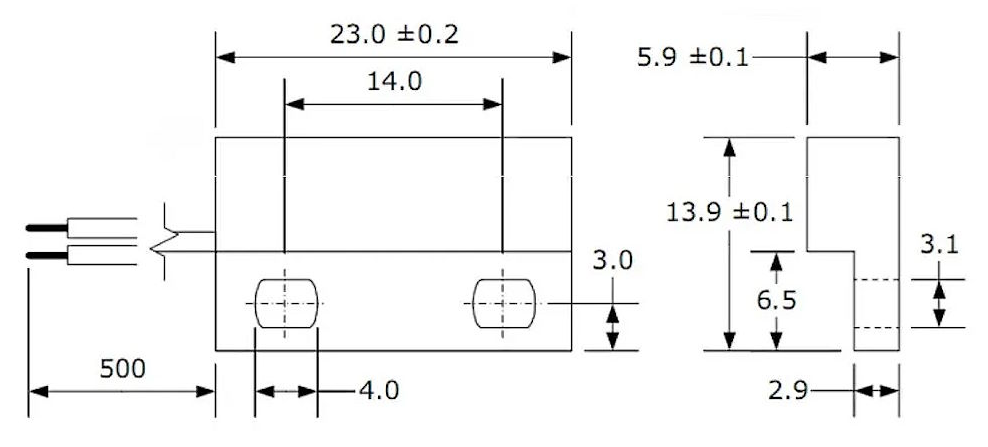

⚙️ Розміри корпусу: 23 × 14 × 6 мм
⚙️ Ступінь захисту: IP68
⚙️ Кількість елементів: 2
⚙️ Тип підключення: провідне
Комплектація:

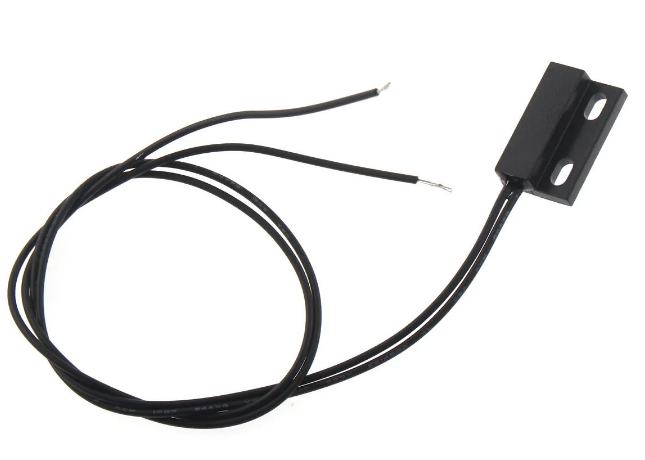

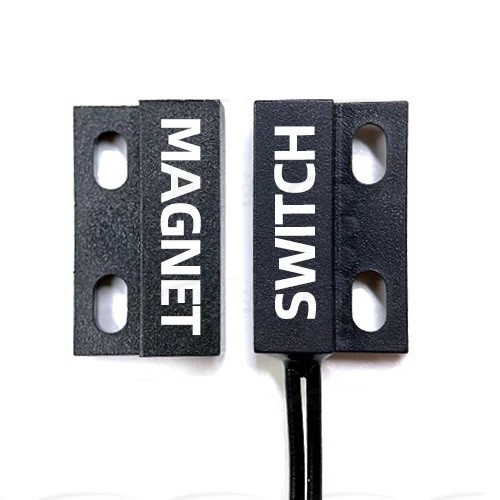

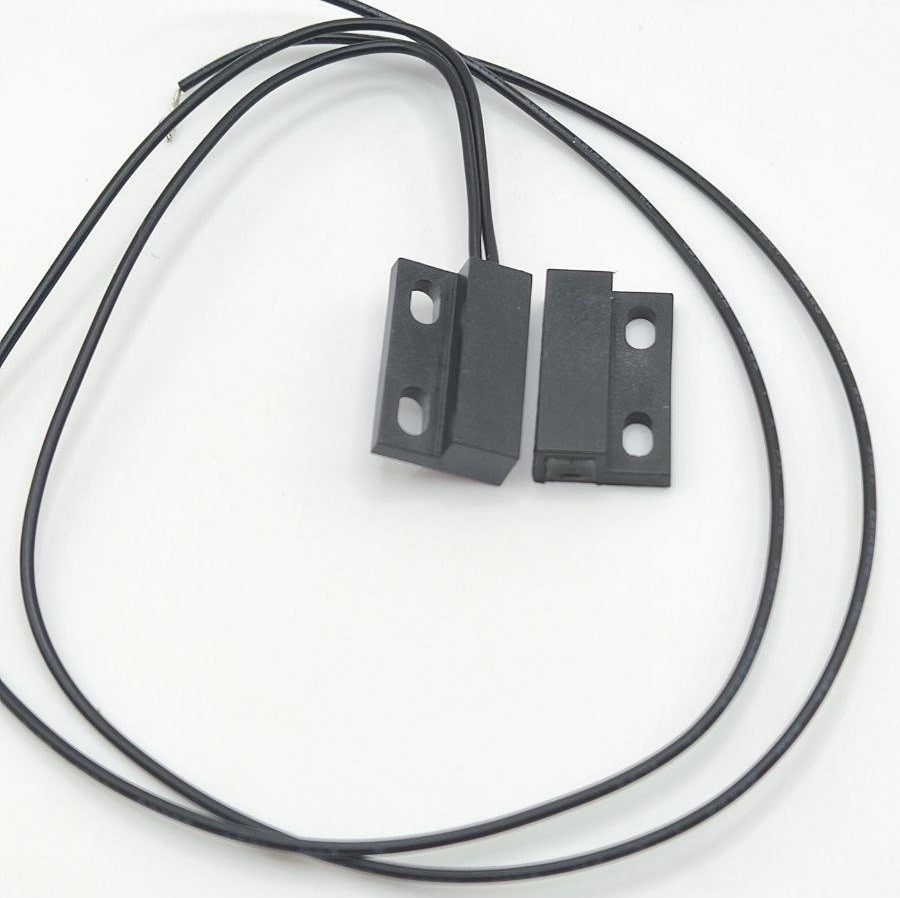

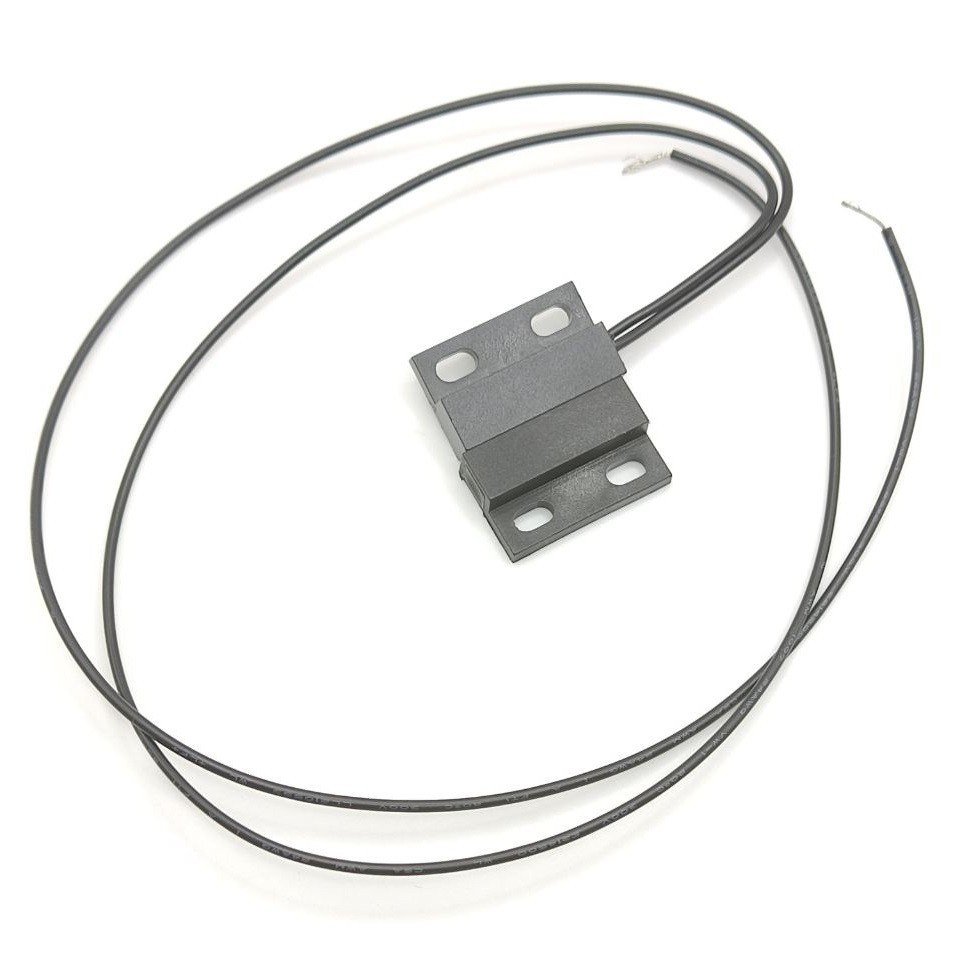

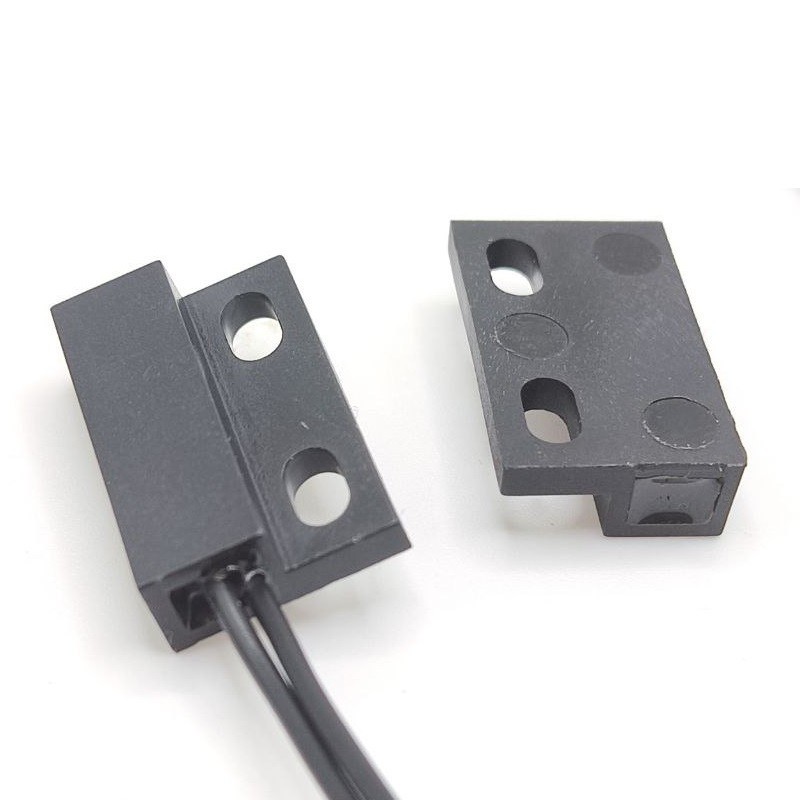

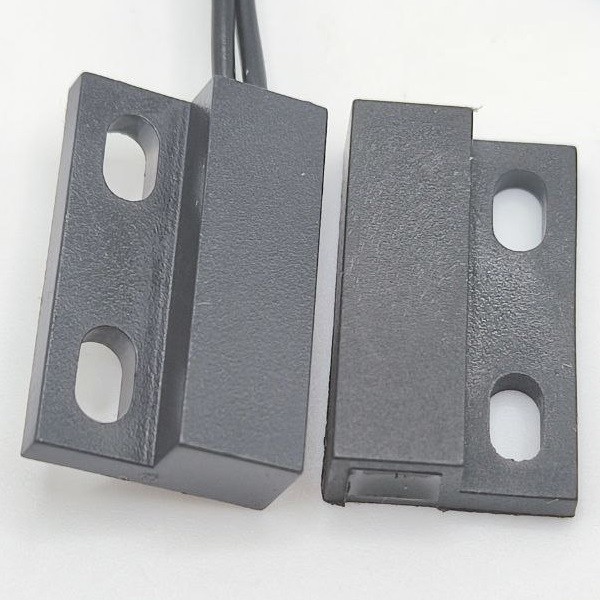

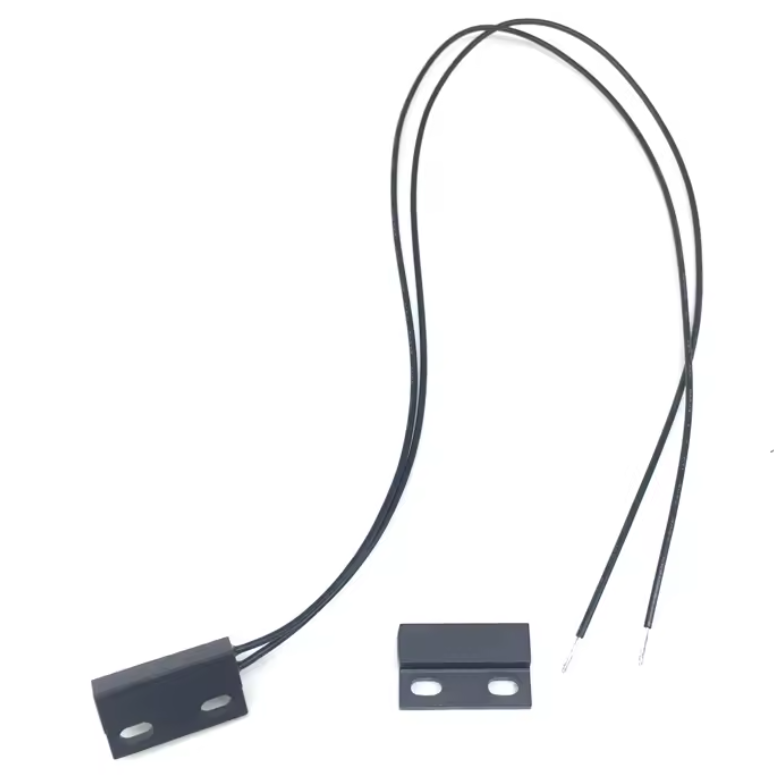

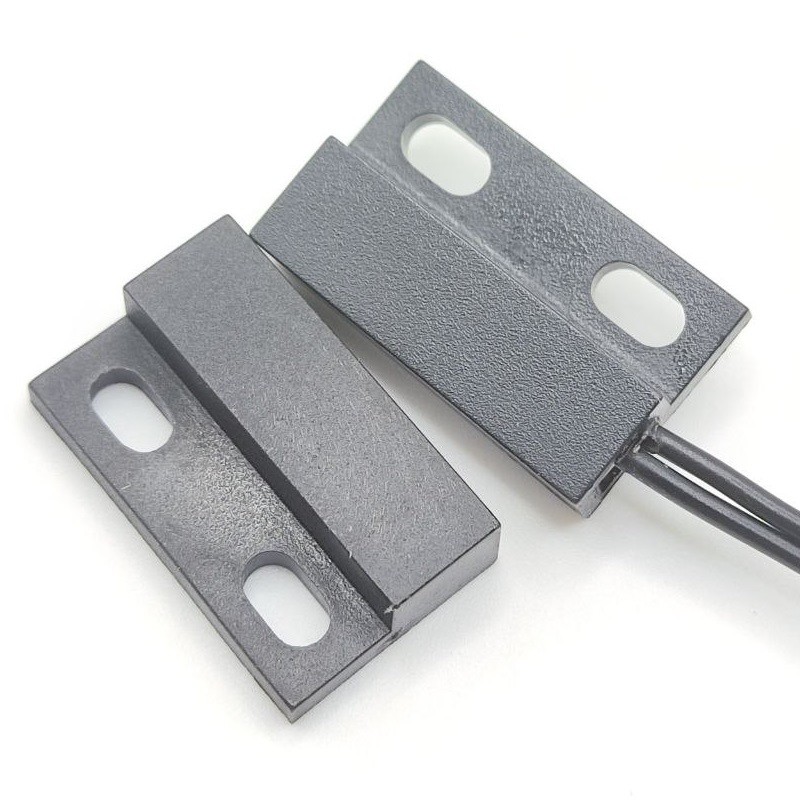

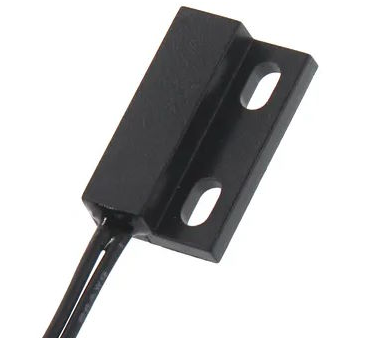

📦 Геркон GPS-23 з проводом – 1 шт.
📦 Магніт – 1 шт.
Цей геркон — надійне рішення для задач, де потрібен простий, але ефективний контроль положення, формування сигналу в системах охорони або автоматизації.
