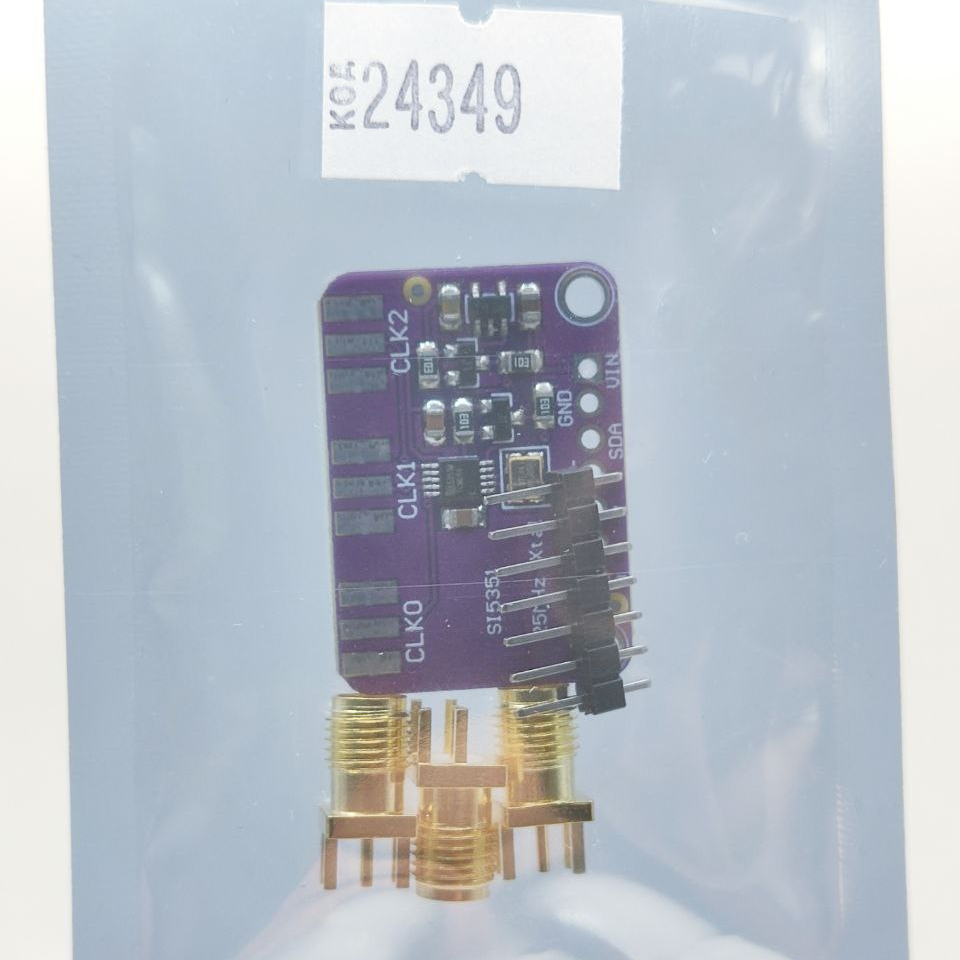

Код: 24349

Генератор частоти 8 кГц-160 МГц з I2C управлінням на Si5351M широкодіапазонний

Ціна за 1 шт.

136.10 грн

В
                                                                    наявності 24
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (24 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

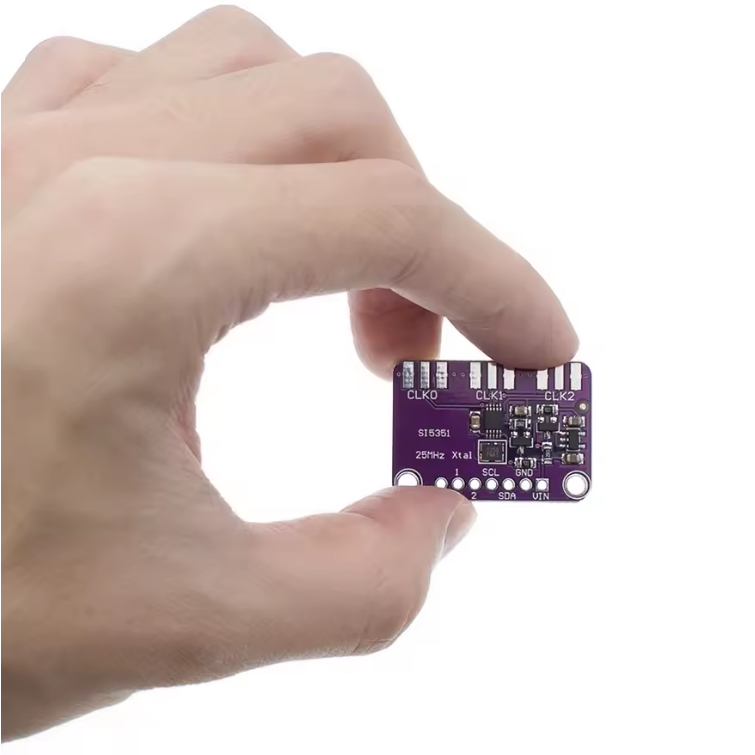

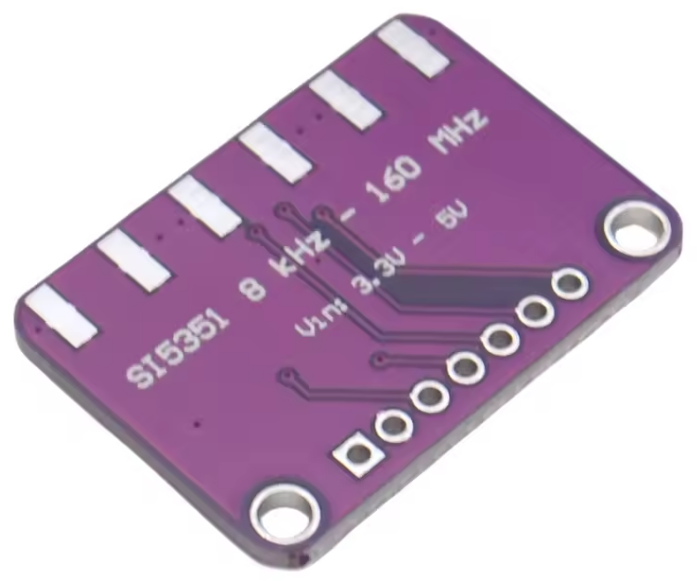

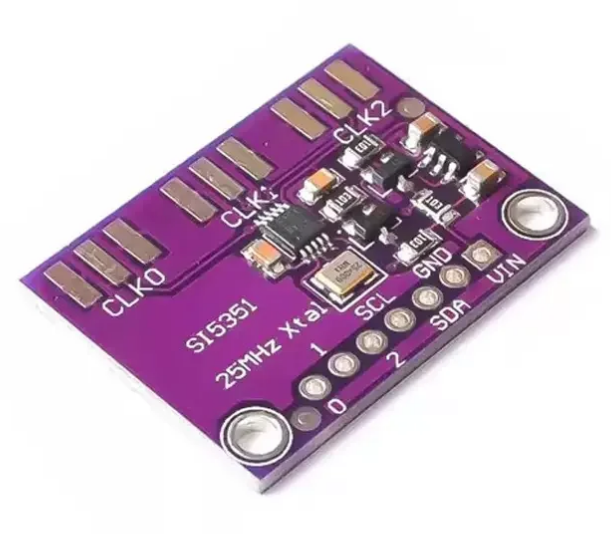

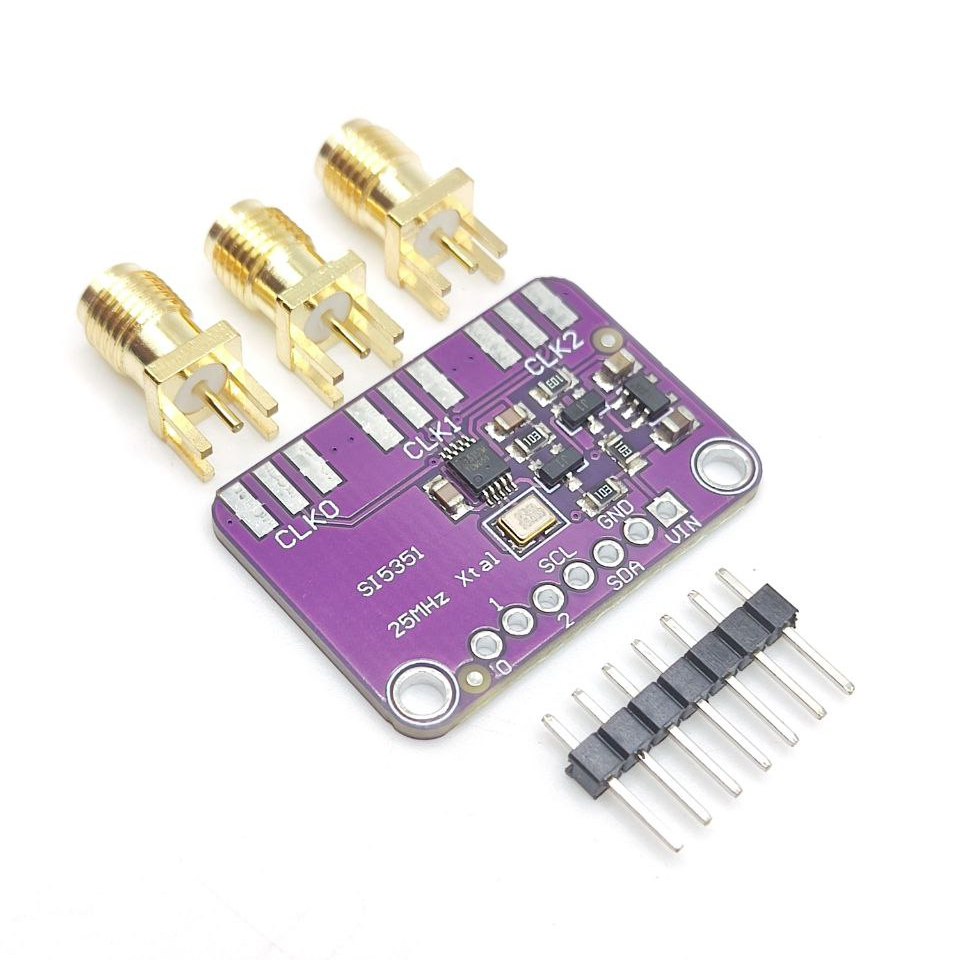

Генератор частоти 8 кГц-160 МГц з I2C управлінням на Si5351M широкодіапазонний

Генератор частоти 8 кГц–160 МГц на Si5351M — це високоточний багатоканальний тактовий модуль із підтримкою I2C, який здатний замінювати кварцові резонатори, VCXO, PLL та інші джерела тактових сигналів. Модуль забезпечує точний синтез частот, низький джитер, стабільну роботу в широкому діапазоні та підтримує декілька незалежних вихідних каналів. Завдяки високій гнучкості цей генератор широко застосовується в телекомунікаціях, цифровій техніці, приладобудуванні, серверних системах та радіоелектроніці.

Особливості:
🔹 Генерація частот у діапазоні 8 кГц – 160 МГц (у цьому модулі — 3 незалежні канали).
🔹 Повноцінне I2C-керування: точне налаштування та синтез частоти.
🔹 Підтримка кварца 25 МГц як опорного генератора.
🔹 Висока точність синтезу (до 0 ppm).
🔹 Низький джитер — 100 ps pp.
🔹 Працює як заміна кварців, VCXO, PLL, XO.
🔹 Підтримка статичного фазового зсуву.
🔹 Spread-Spectrum для зменшення електромагнітних завад.
🔹 Плавне перемикання частоти без глітчів.
🔹 Окремі лінії живлення для ядра й виходів.
🔹 Низьке енергоспоживання — струм модуля всього 22 мА.
🔹 Вихідний імпеданс 50 Ом — сумісний з RF-трактами.
🔹 Компактний розмір — 30.5 × 22 × 3 мм.

Переваги:
✔ Замінює десятки окремих кварцових резонаторів.
✔ Дуже широкі можливості налаштування по I2C.
✔ Висока стабільність і низький джитер.
✔ Підходить для високочастотних цифрових систем.
✔ Компактний модуль із підтримкою SMA-роз’ємів.

Застосування:
✅ HDTV, Blu-ray, мультимедійні приставки
✅ Мережеве обладнання та IoT
✅ Програмовані радіоприймачі (SDR)
✅ Модулі зв’язку та телекомунікації
✅ Серверне обладнання
✅ Лабораторні генератори частот
✅ Заміна XO / кварцових генераторів

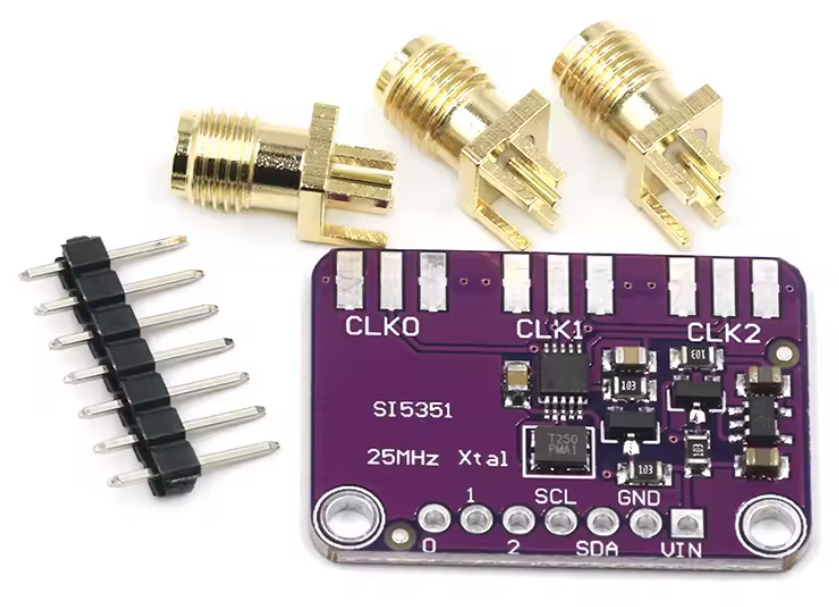

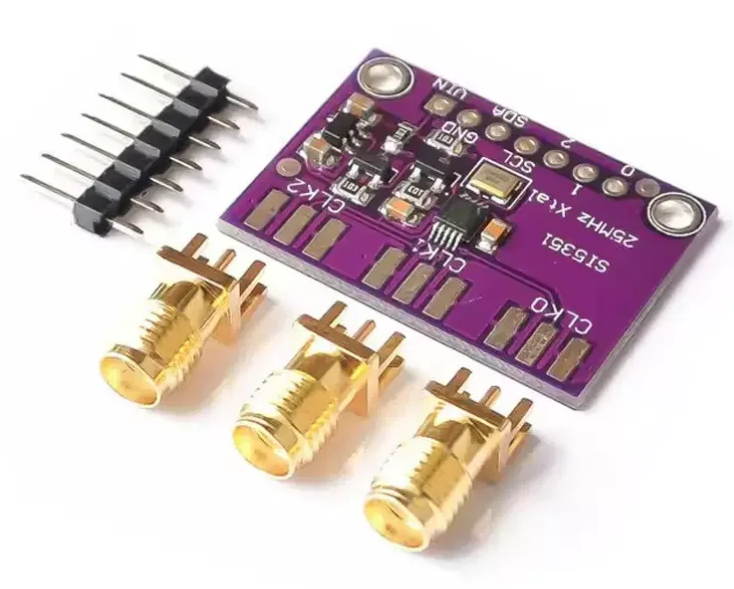

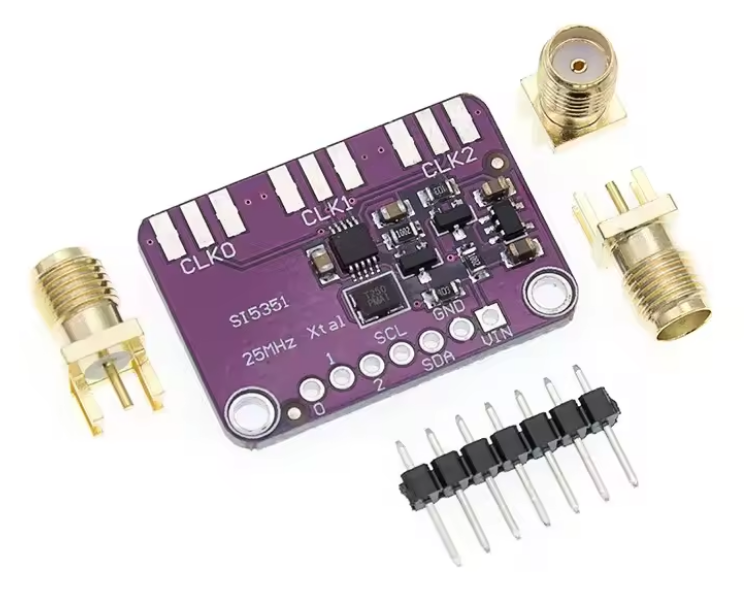

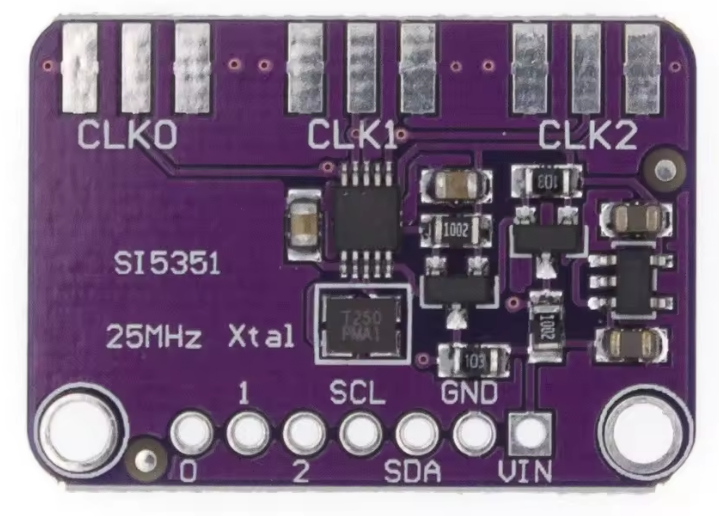

Опис інтерфейсів:
🔸 I2C (SDA, SCL) — конфігурування частот та режимів.
🔸 Три вихідні канали тактових сигналів (0, 1, 2).
🔸 Живлення 3.3–5 В (Vin).
🔸 GND — загальний.
🔸 Виходи з імпедансом 50 Ом, можливість встановлення SMA-роз’ємів.

Інструкція до використання:
1️⃣ Підключіть модуль до живлення 3.3–5 В.
2️⃣ Під’єднайте лінії I2C (SDA, SCL) до контролера.
3️⃣ Налаштуйте частоти через бібліотеку Si5351 або прямими I2C-командами.

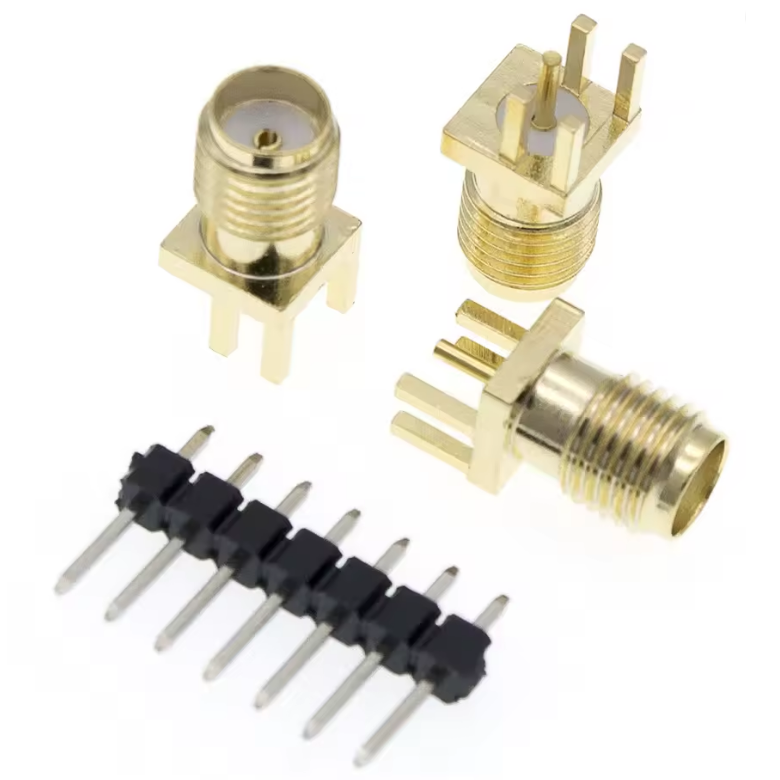

4️⃣ За потреби припаяйте SMA-гнізда для RF-виходів.
5️⃣ Забезпечте стабільне живлення для мінімізації шумів.

Заходи безпеки:
⚠️ Не перевищуйте напругу живлення 5 В.
⚠️ Захищайте модуль від ЕСР.
⚠️ Не торкайтеся виводів під час роботи для уникнення наводок.
⚠️ Не підключайте навантаження з опором менше 50 Ом без атенюатора.

Технічні характеристики:
⚙️ Мікросхема генератора: Si5351A
⚙️ Діапазон частот: 8 кГц – 160 МГц
⚙️ Частота опорного генератора: 25 МГц
⚙️ Кількість виходних каналів: 3
⚙️ Вихідний імпеданс: 50 Ом
⚙️ Напруга живлення: 3,3 – 5 В
⚙️ Струм споживання: 22 мА
⚙️ Розміри: 30.5 × 22 × 3 мм
