Енкодер серії RE16 (EC16) EC1601J-H01 L=15mm., з кнопкою

Ціна за 1 шт.

41.80 грн

В
                                                                    наявності 65
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (65 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

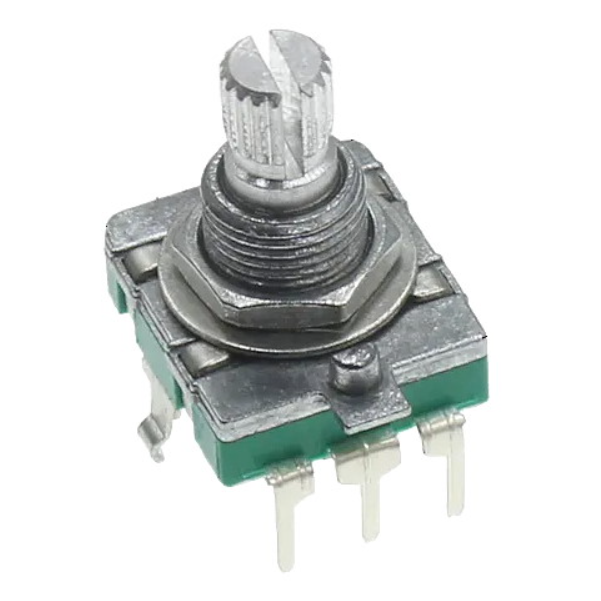

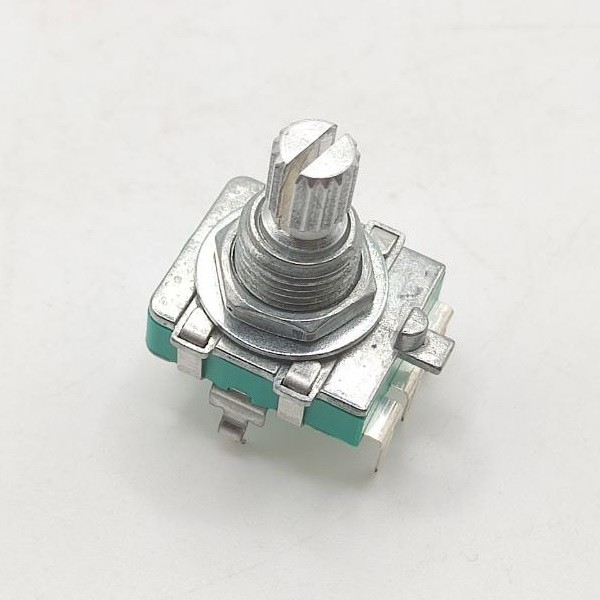

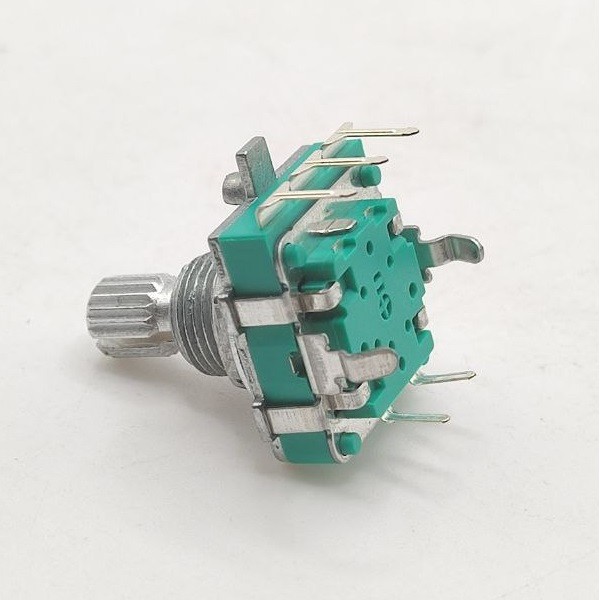

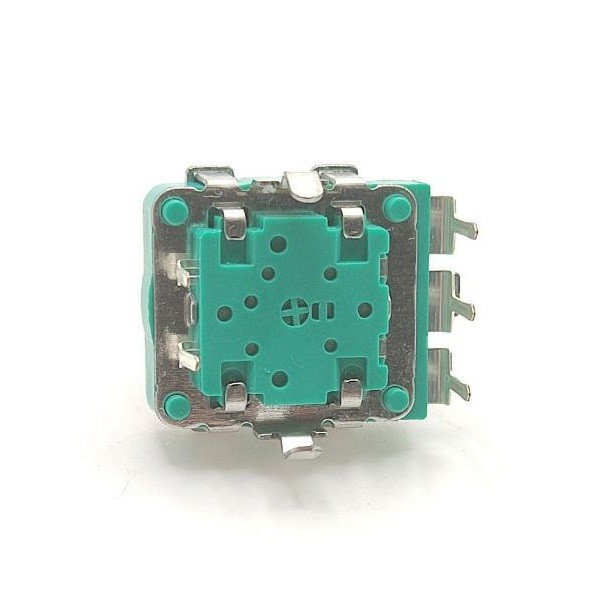

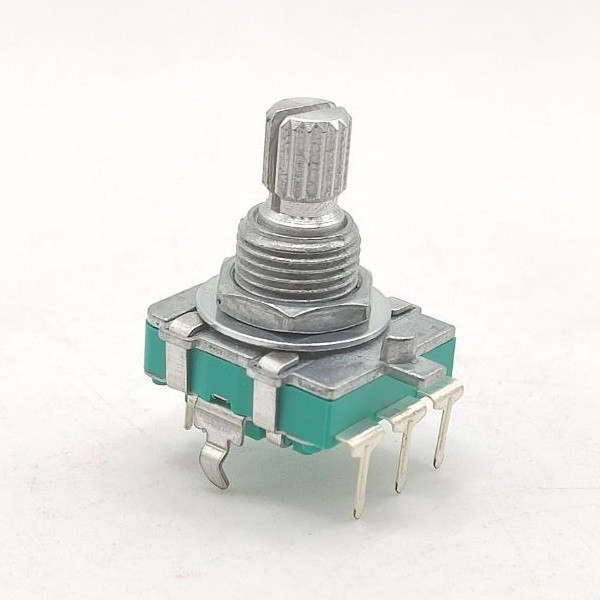

Енкодер серії RE16 (EC16) EC1601J-H01 L=15mm., з кнопкою

Енкодер серії RE16 (EC16) EC1601J-H01 із висотою осі 15 мм та вбудованою кнопкою без фіксації — це надійний інкрементний механічний енкодер для точного зчитування положення, придатний для монтажу у панель з кріпленням гайкою. Завдяки алюмінієвій осі типу «зірка» з 18 зубцями, він забезпечує надійне зчеплення з ручкою, а 24 імпульси на оберт ідентично відповідають кількості чітких тактильних клацань, що спрощує управління у пристроях. Вертикальна орієнтація осі робить його універсальним для більшості конструкцій.

Особливості
🔹 Механічний інкрементний принцип дії для точного зчитування поворотів
🔹 24 імпульси та 24 клацання на оберт для зручного тактильного відчуття
🔹 Вбудована кнопка без фіксації для додаткової функціональності
🔹 Вертикальна орієнтація осі для сумісності з широким спектром панельних конструкцій
🔹 Монтаж в отвори з пайкою виводів для надійного електричного контакту
🔹 Кріплення гайкою (різьба М9) для стабільної фіксації
🔹 Алюмінієва вісь типу «зірка» (18 зубців) діаметром 6 мм для надійного з’єднання з ручкою
🔹 Висота осі 15 мм для зручного керування

Переваги
✔ Висока точність позиціонування
✔ Тактильний зворотний зв’язок завдяки чітким клацанням
✔ Компактний розмір та сумісність з більшістю ручок типу «зірка»
✔ Додаткова кнопка для розширення функцій управління

Застосування
✅ Аудіоапаратура та мікшерні пульти
✅ Панелі керування промислового обладнання
✅ Професійна електроніка та вимірювальні прилади
✅ Побутова техніка та автоматика

Опис інтерфейсів
🔸 2 виходи з 2-бітним кодом Грея для визначення напрямку та кількості імпульсів
🔸 Контакти кнопки без фіксації для додаткового вводу
🔸 Виводи для монтажу в отвори з подальшою пайкою
🔸 Механічне кріплення за допомогою гайки М9

Технічні характеристики
⚙️ Принцип дії: Механічний
⚙️ Тип енкодера: Інкрементний
⚙️ Орієнтація осі: Вертикальна
⚙️ Монтаж виводів: Пайка в отвори
⚙️ Механічний монтаж: Кріплення гайкою
⚙️ Імпульсів на оберт: 24
⚙️ Клацань на оберт: 24
⚙️ Кількість виходів: 2
⚙️ Тип виходів: 2-біт код Грея
⚙️ Тип кнопки: Без фіксації
⚙️ Тип осі: «Зірка» 18 зубців
⚙️ Матеріал осі: Алюміній
⚙️ Діаметр осі: 6 мм
⚙️ Висота осі: 15 мм
⚙️ Різьба: М9

📝 Примітка: виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація

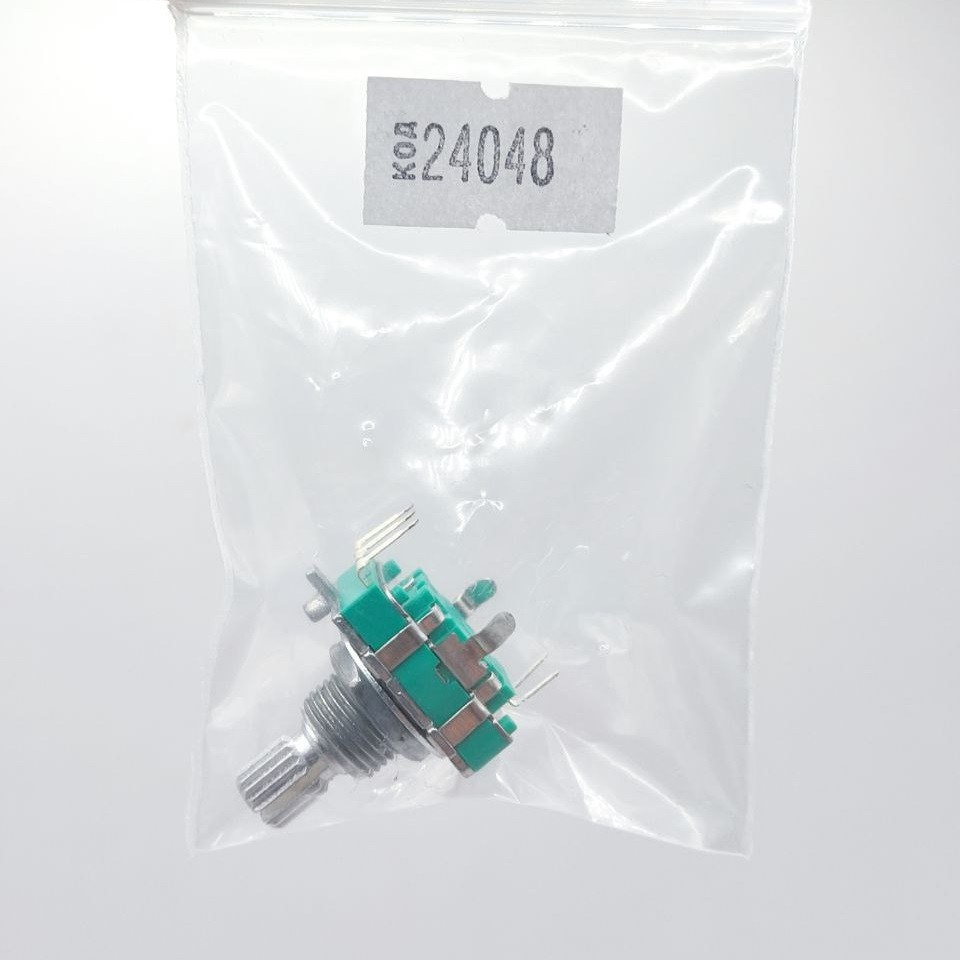

📦 1× Енкодер EC1601J-H01 з фіксуючою гайкою та шайбою

Енкодер EC1601J-H01 — це поєднання компактності, надійності та точності, яке забезпечує зручне керування у професійних і побутових електронних пристроях.
