Код: 0253

Ethernet модуль ENC28J60

Ціна за 1 шт.

251.00 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

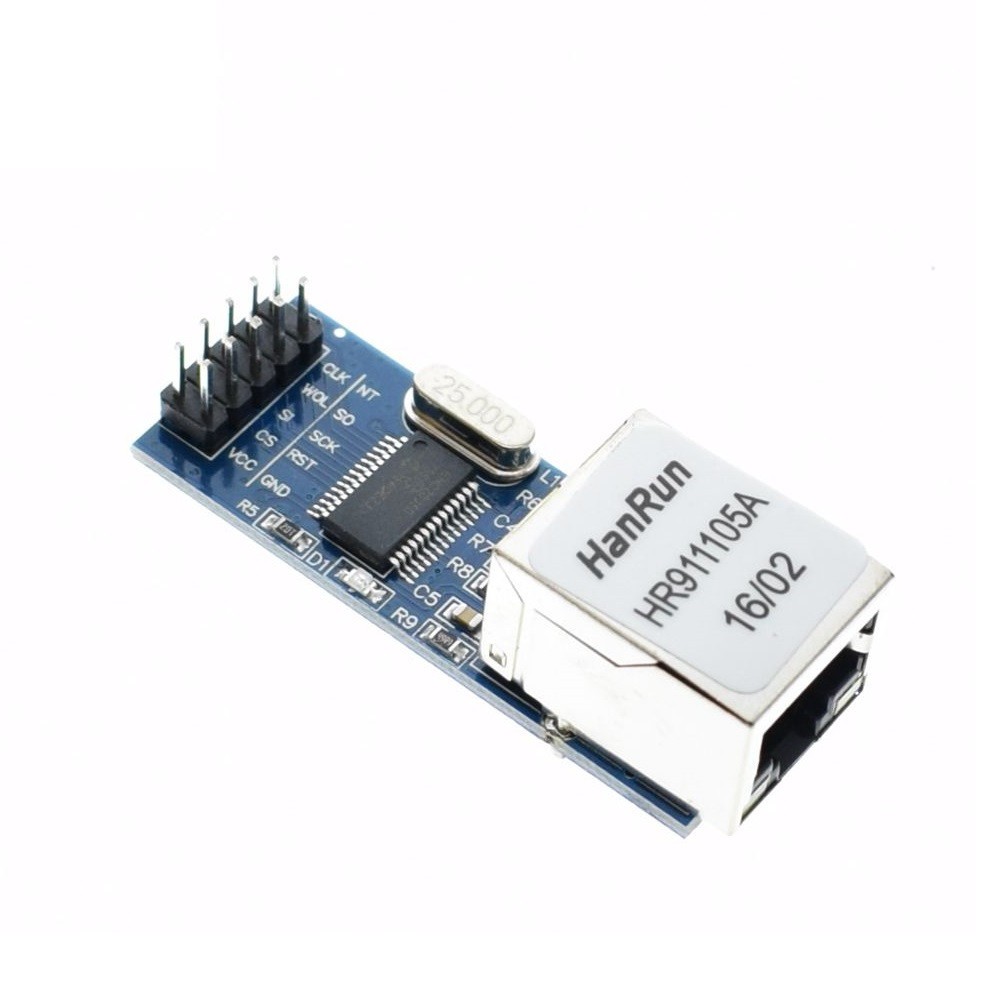

ENC28J60 Ethernet модуль

Описание:

Сетевой модуль предназначен для реализации сетевых приложений: удаленного управления системой, сетевого доступа, публикации данных.
Для использования сетевого модуля Ethernet Shield Arduino ENC28J60 его нужно подключить к Arduino контроллеру или другому микропроцессорному управляющему устройству через интерфейс расположенный на плате. Далее нужно создать и записать в память контроллера программу управления проектом.
Когда на плату будет подано питание, должен включиться светодиод индикации питания. После выше описанных действий к интерфейсу RJ45 сетевого модуля можно подключать сетевой кабель. Если связь на интерфейсе RJ45 нормальная, должны включиться светодиоды индикации приема-отправки пакетов (приема – зеленый, отправки – оранжевый).
Сетевой модуль Ethernet Shield Arduino ENC28J60 имеет два интерфейса – SPI интерфейс для подключения Arduino контроллера или другого микропроцессорного управляющего устройства и интерфейс RJ45 для подключения сетевого кабеля.
SPI интерфейс для подключения Arduino контроллера имеет 10 выводов, которые обозначены CLKOUT, WOL, SI, CS, VCC, INT, SO, SCK, RESET, GND.
Интерфейс RJ45 имеет 8 выводов для подключения сетевого кабеля. Максимальная скорость передачи данных 100 Мбит/с. Непосредственно сам разъем крепится к плате с помощью специальных пластиковых штырей-фиксаторов.
Питание сетевого модуля осуществляется от Arduino контроллера или другого микропроцессорного управляющего устройства, а также может осуществляться от внешних источников питания (блоков питания, батарей). Выводы питания VCC и GND.

Характеристики:

встроенный контроллер для преобразования данных в стандарт Ethernet – Microchip ENC28J60;
SPI интерфейс с выводами CLKOUT, WOL, SI, CS, VCC, INT, SO, SCK, RESET, GND;
интерфейс RJ45 со скоростью передачи данных до 100 Мбит/с;
модель разъема RJ45 HR911105A;
напряжение питания: 3,3 В;
габариты модуля: 51 х 19 х 17 мм;
вес: 11 г.

Схема подключения сетевого модуля к Arduino контроллеру:
