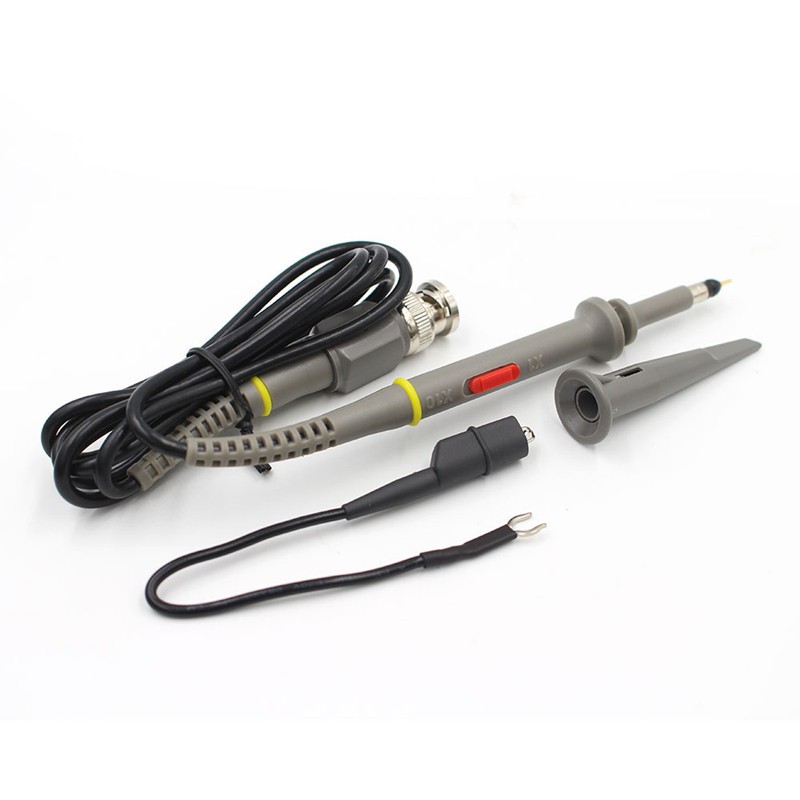

Осцилограф DSO Shell DSO150 із щупом P6100

Опис

DSO Shell DSO150 - це потужний та компактний осциллограф, який допоможе вам легко та точно виміряти та аналізувати електричні сигнали.

За допомогою цього осциллографа зі щупом P6100 ви зможете визначити частоту, амплітуду та час сигналу, що дозволить вам проводити детальний аналіз та відлагоджування електронних пристроїв. Його компактний розмір та зручний дизайн роблять його ідеальним для роботи вдома або в дорозі. З DSO Shell DSO150 ви зможете ефективно виконувати роботу над електронними проектами та швидко досягати бажаних результатів.

Основні характеристики:

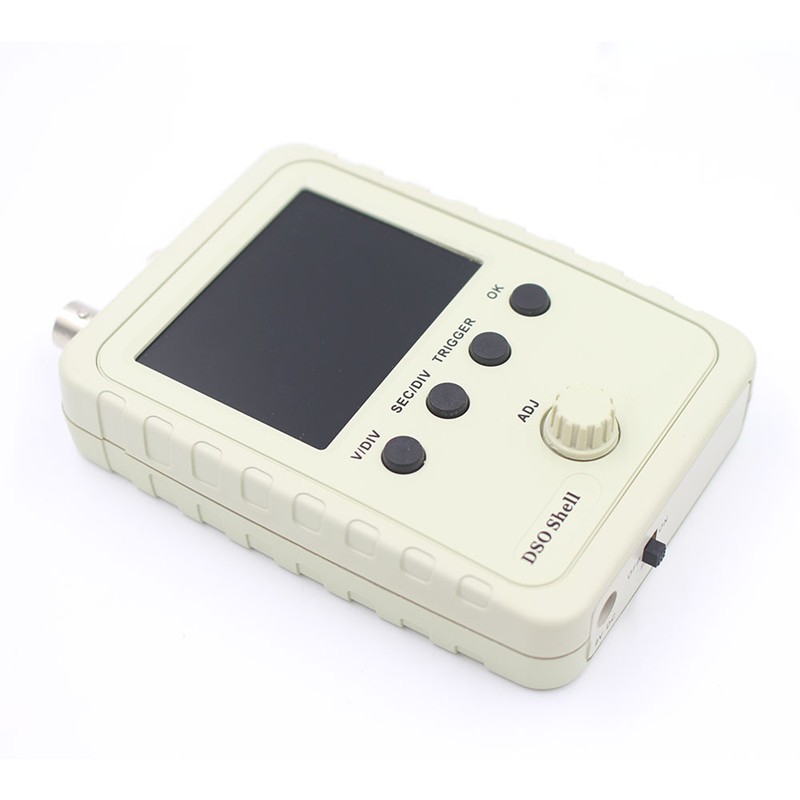

• Працює на процесорі ARM Cortex-M3 (STM32F103C8) і оснащений 2,4-дюймовим кольоровим екраном тонкоплівкової технології (ТПТ)

Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 1 Мвыб/с
• Аналоговая полоса пропускания: 0 - 200 кГц
• Диапазон чувствительности: 5 – 20 мВ/дел
• Максимальное входное напряжение: 50 В макс. (1 зонд)
• Полное входное сопротивление: 1M ом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек

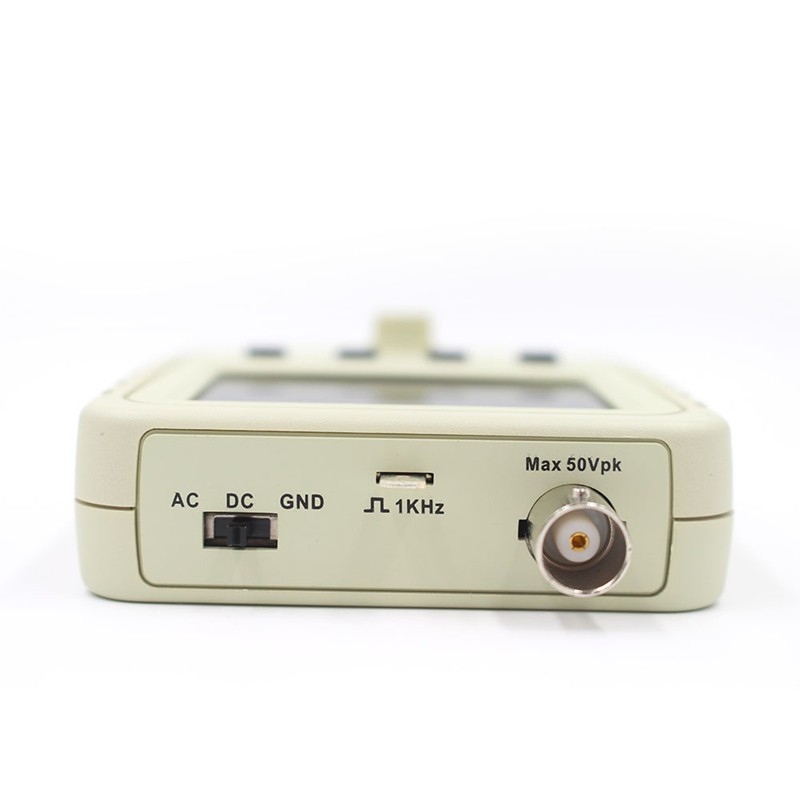

• Режимы связи: постоянный ток / переменный ток / заземление
• Временной диапазон развёртки: 500с/дел– 10 мкc/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 9 В (8 – 10 В) постоянного тока
• Споживання струму: ~ 120 мА @ 9
• Розмір основної плати: 94 x 65 мм
• Розмір аналогової плати: 65 x 47 мм
• Розмір екрану: 52 x 40 мм
• Розмір упаковки: 14,5 x 10 x 3,7 см
• Вага упаковки: 179 г
