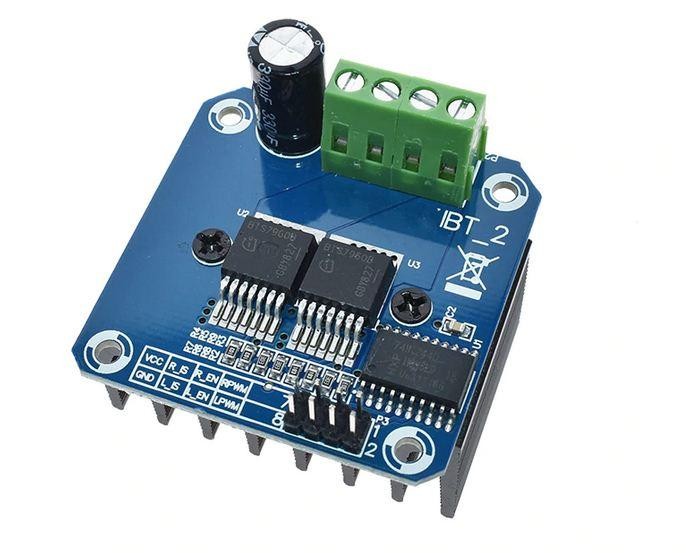

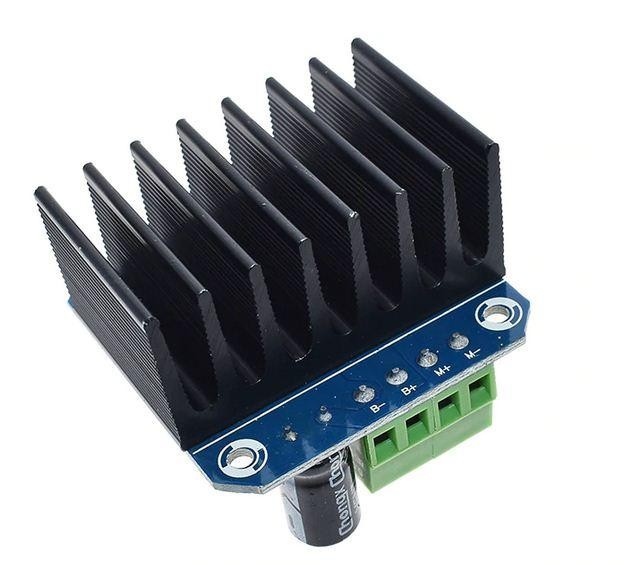

Драйвер двигунів BTS7960 43A для Arduino

Ціна за 1 шт.

210.00 грн

В
                                                                    наявності 43
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (43 шт).

Оптом і в роздріб

Оптові ціни

198.70 грн./шт.

при замовленні від 2 шт.

177.20 грн./шт.

при замовленні від 5 шт.

Способи оплати Умови повернення Графік роботи

Опис

Драйвер мотора BTS7960 — позволяет управлять одним коллекторным двигателем рассчитанным на напряжение от 5,5 до 27,5 В постоянного тока до 43 А. Но так как клеммник установленный на плате не рассчитан на такие токи, то для долговременной работы рекомендуется использовать двигатели с током потребления до 10 А. С помощью данного драйвера можно управлять скоростью двигателя, направлением его движения, выполнять торможение и контролировать нагрузку которую испытывает двигатель.

Драйвер построен на базе H-моста собранного из двух полумостов на чипах BTS7960. Чипы BTS7960 поддерживают ШИМ до 25 кГц (например, у Arduino UNO частота ШИМ всего 0,5 кГц) и снабжены схемами защиты от короткого замыкания, перегрева, перенапряжения (на выводах клеммника S+ и S-) и падения напряжения ниже 5,5 В (на выводах клеммника S+ и S-). Чипы BTS7960 имеют вывод состояния «IS» напряжение на котором меняется пропорционально току протекающему через двигатель (что позволяет определить, какую нагрузку испытывает двигатель), а в случае обнаружения ошибок, вывод «IS» работает как флаг обнаружения ошибки устанавливаясь в логическую «1». На плате выводы чипов «IS» прижаты к GND через сопротивление 10 кОм и подключены к выходам платы «L_IS» и «R_IS». На плате драйвера установлен шинный формирователь на базе чипа 74HC244 который обеспечивает развязку логических уровней управляющих сигналов между входами «L_EN», «R_EN», «L_PWM», «R_PWM» и входами чипов BTS7960. Благодаря наличию шинного формирователя управлять драйвером можно логическими уровнями как 3,3 В, так и 5 В логики.

Характеристики

Напряжение питания двигателя: от 5,5 до 27,5 В постоянного тока (вне указанного диапазона драйвер перейдёт в режим защиты).
Напряжение питания логики: 5 В постоянного тока.
Максимально допустимы ток мотора: 43 А (кратковременно).
Максимально допустимы ток мотора: 10 А (долговременно).
Максимальная частота ШИМ на управляющих выводах: 25 кГц
Напряжение логических уровней на управляющих выводах: 3,3 или 5 В
