Код: 24353

Дисплей OLED 1.3" IIC з модулем енкодера EC11, White

Ціна за 1 шт.

232.90 грн

В
                                                                    наявності 16
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (16 шт).

Оптом і в роздріб

Оптові ціни

212.90 грн./шт.

при замовленні від 2 шт.

180.50 грн./шт.

при замовленні від 10 шт.

Способи оплати Умови повернення Графік роботи

Опис

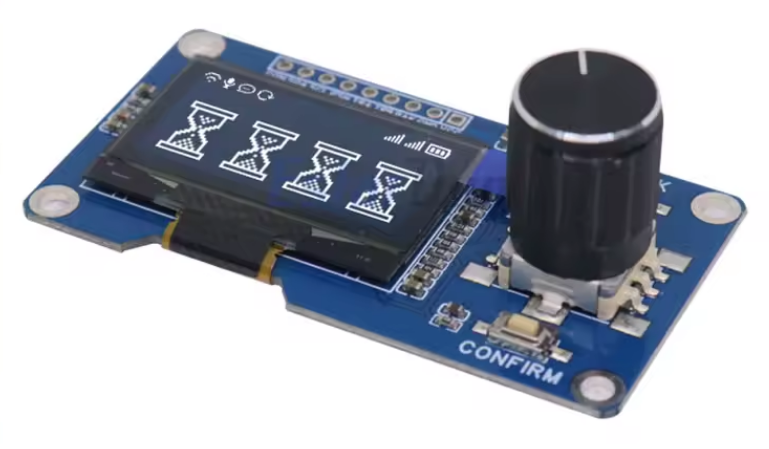

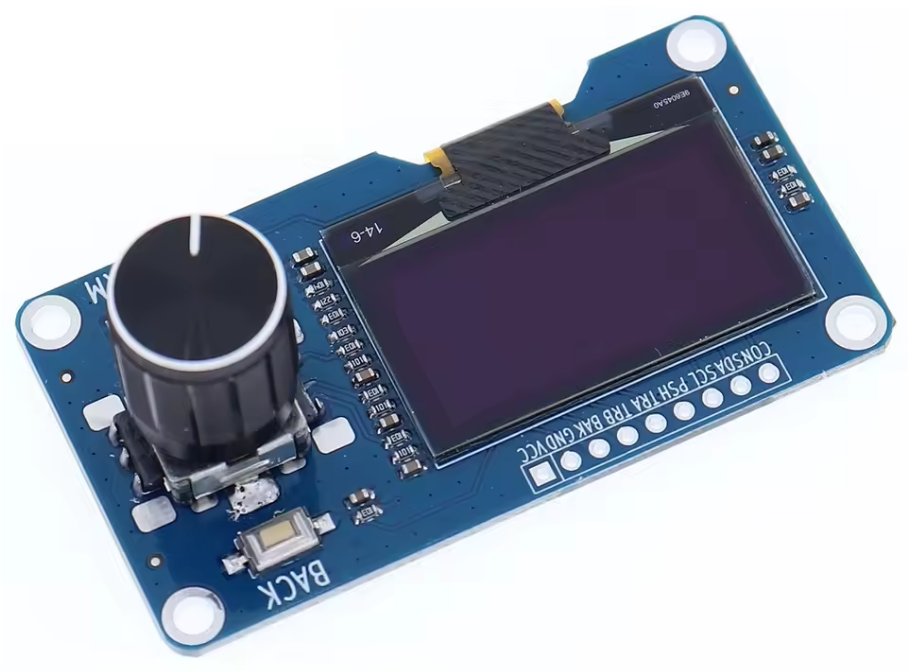

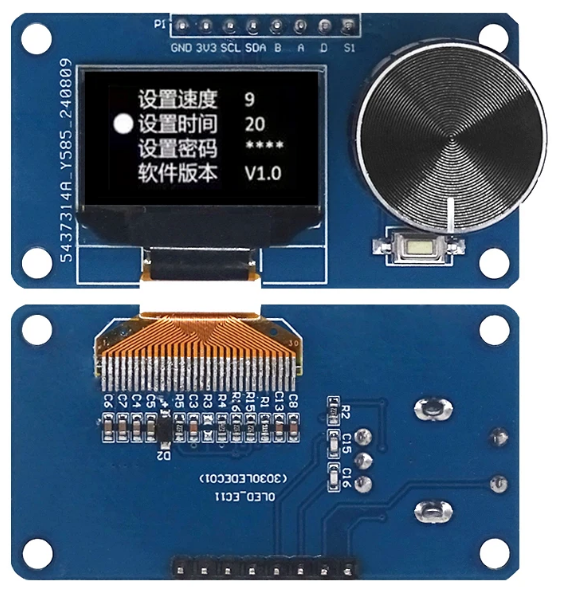

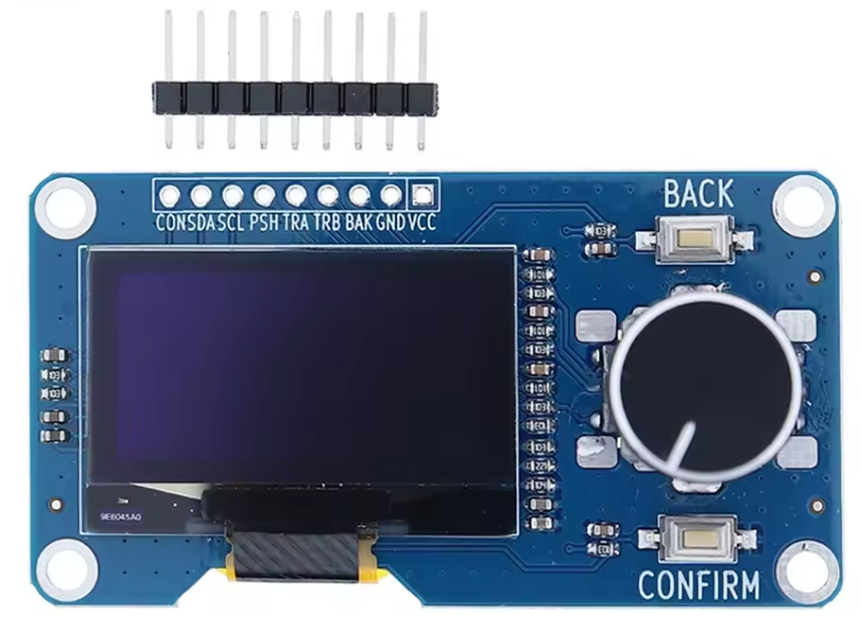

Дисплей OLED 1.3" IIC з модулем енкодера EC11, White

Модуль 1.3" OLED дисплея з енкодером EC11 — це інтегроване рішення для Arduino та DIY-проєктів, яке поєднує OLED-дисплей з інтерфейсом I²C та механічний поворотний енкодер EC11 з кнопкою підтвердження. Обидва елементи електрично незалежні, але розміщені на одній платі, що забезпечує компактність, зручність монтажу та естетичний зовнішній вигляд готового пристрою.

Особливості

🔹 OLED дисплей діагоналлю 1.3 дюйма з білим кольором світіння
🔹 Драйвер OLED: SH1106
🔹 Інтерфейс дисплея: I²C (IIC)
🔹 Інтегрований поворотний енкодер EC11
🔹 Крок енкодера: 20 імпульсів, 20 позицій фіксації
🔹 Вбудована кнопка підтвердження (натискання енкодера)
🔹 Додаткові кнопки підтвердження та повернення
🔹 Незалежні контакти для дисплея, енкодера та кнопок
🔹 Алюмінієва чорна ручка енкодера
🔹 Довжина валу енкодера: 15 мм
🔹 Компактна інтегрована плата для зручного DIY-монтажу

Переваги

✔ Компактне рішення «все в одному»
✔ Зручне керування меню та параметрами
✔ Сумісність з Arduino та іншими мікроконтролерами
✔ Просте підключення через I²C
✔ Естетичний вигляд готового пристрою

Застосування

✅ Arduino-проєкти
✅ Меню керування та налаштувань
✅ Саморобні контролери та панелі керування
✅ Лабораторні та навчальні проєкти
✅ DIY електронні пристрої

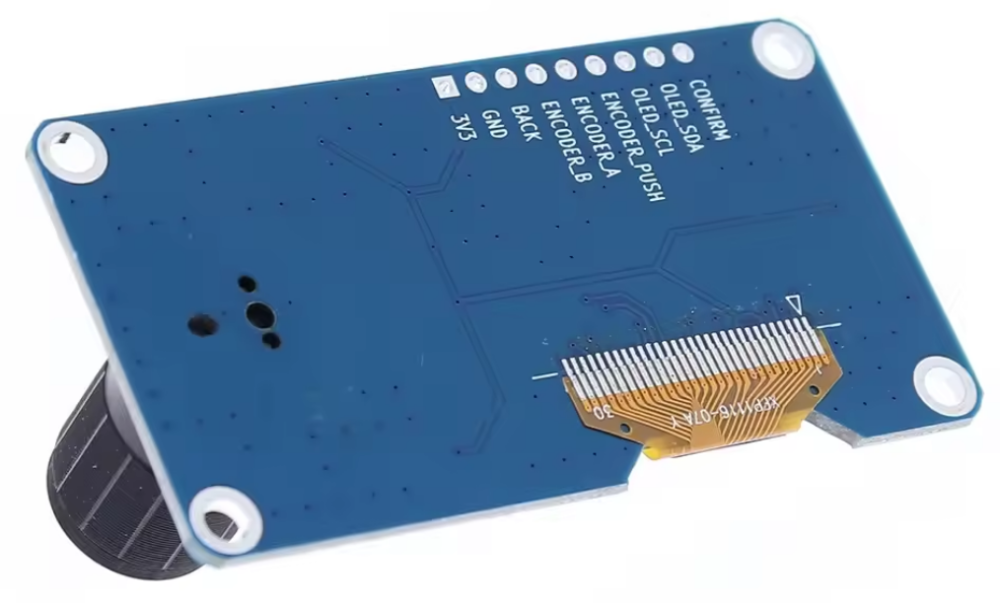

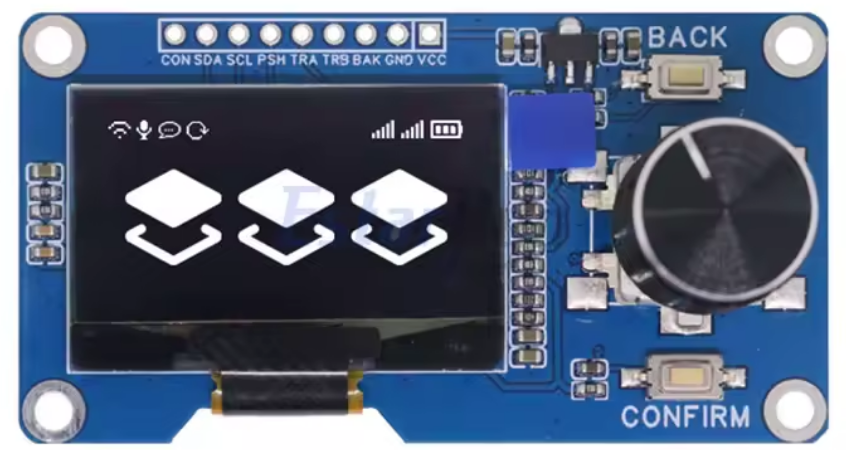

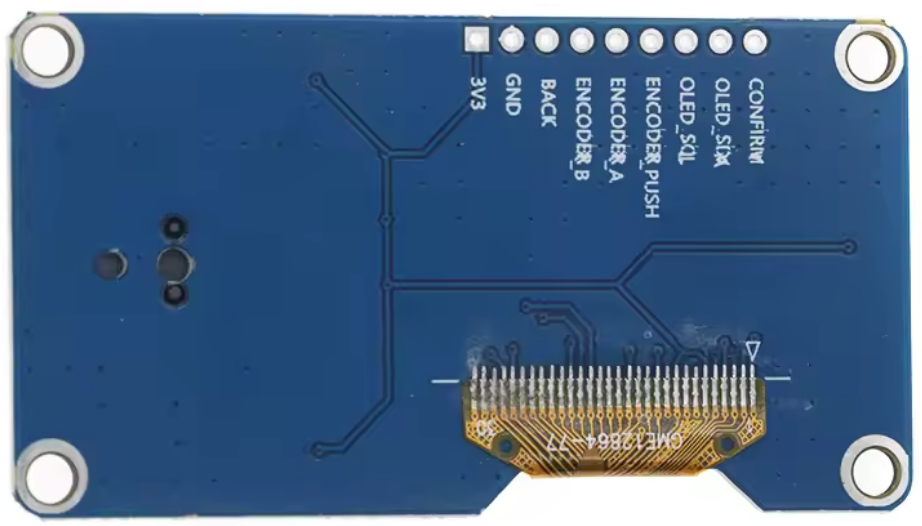

Опис інтерфейсів

🔸 OLED дисплей: I²C (SDA, SCL)
🔸 Енкодер EC11: A, B, COM
🔸 Кнопка енкодера: окремі контакти
🔸 Додаткові кнопки: незалежні входи

Інструкція до використання

1️⃣ Підключіть OLED дисплей до шини I²C
2️⃣ Підключіть контакти енкодера до цифрових входів контролера
3️⃣ За потреби підключіть кнопки підтвердження та повернення
4️⃣ Завантажте бібліотеку для SH1106
5️⃣ Перевірте коректність відображення та обробки обертання
6️⃣ Закріпіть модуль у корпусі пристрою

Заходи безпеки

⚠️ Не перевищуйте допустиму напругу живлення
⚠️ Уникайте короткого замикання контактів
⚠️ Не докладайте надмірних зусиль до валу енкодера
⚠️ Захищайте плату від вологи та пилу

Технічні характеристики

⚙️ Діагональ дисплея: 1.3"
⚙️ Колір дисплея: білий
⚙️ Драйвер OLED: SH1106
⚙️ Інтерфейс дисплея: I²C
⚙️ Тип енкодера: EC11
⚙️ Кількість імпульсів: 20
⚙️ Фіксація положень: 20
⚙️ Довжина валу енкодера: 15 мм
⚙️ Матеріал ручки: алюмінієвий сплав

📝 Примітка: Виробник може змінювати характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

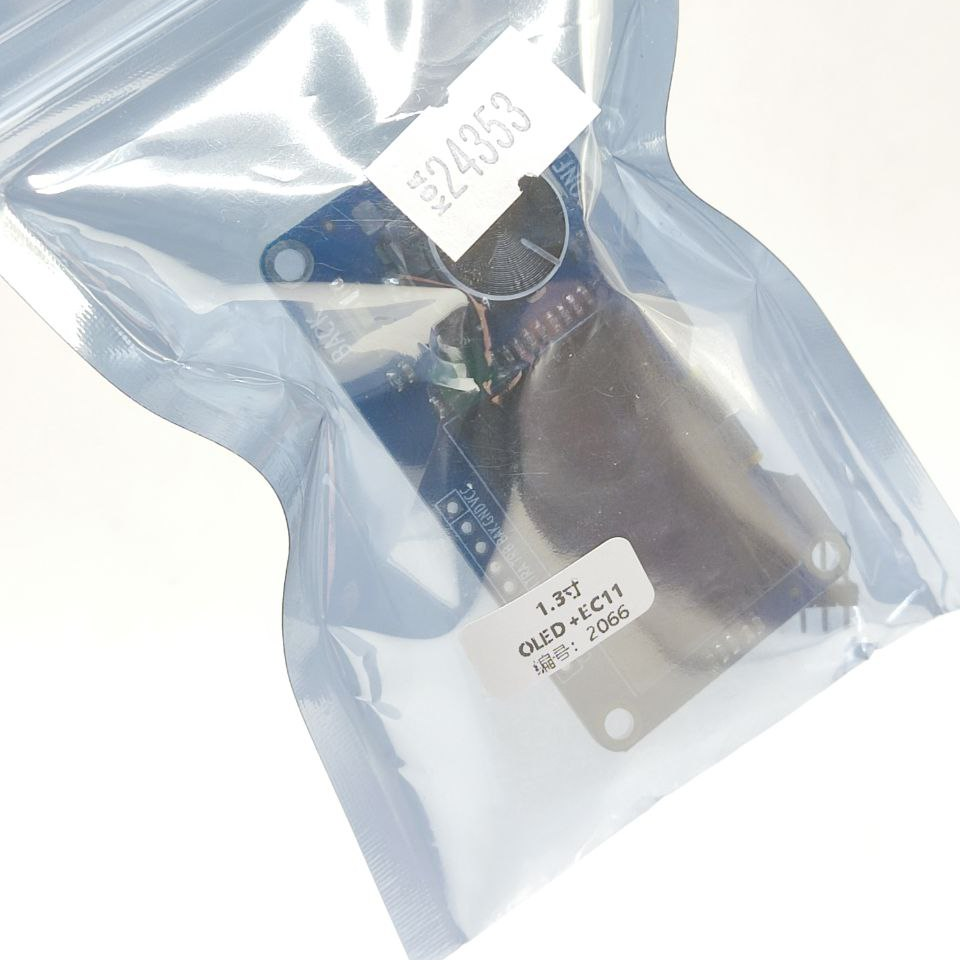

Комплектація

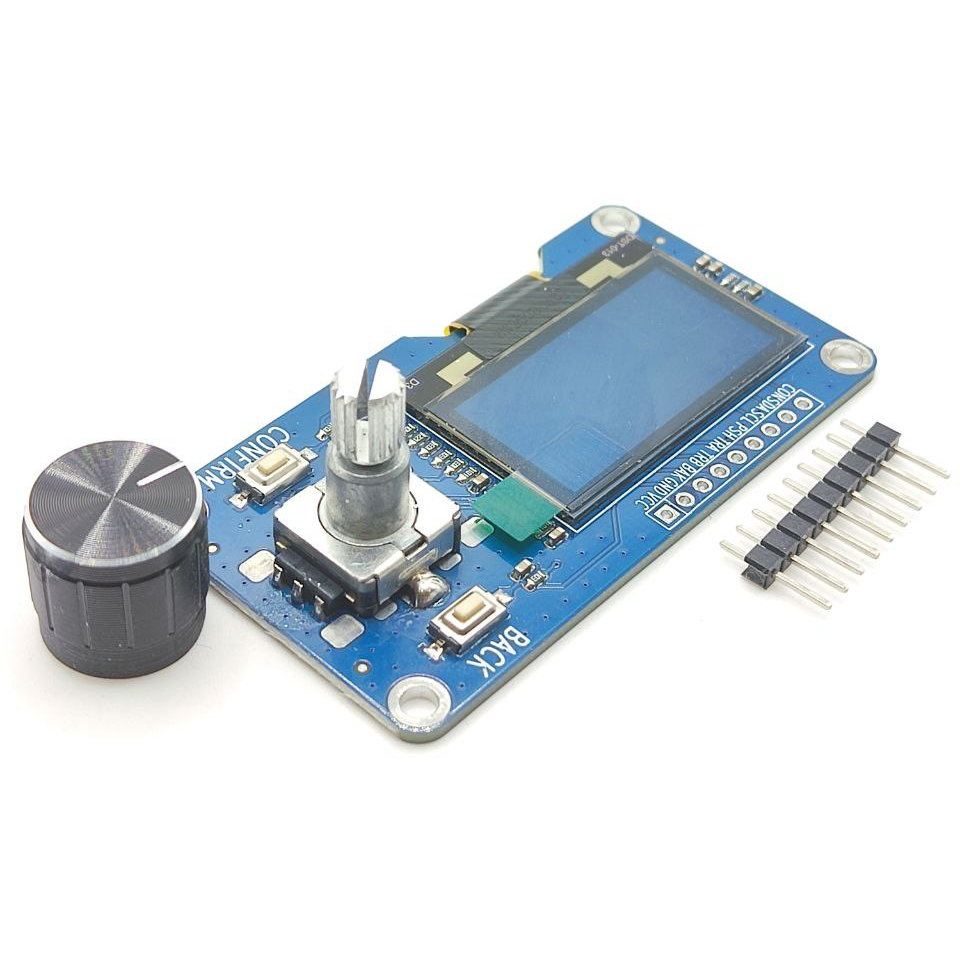

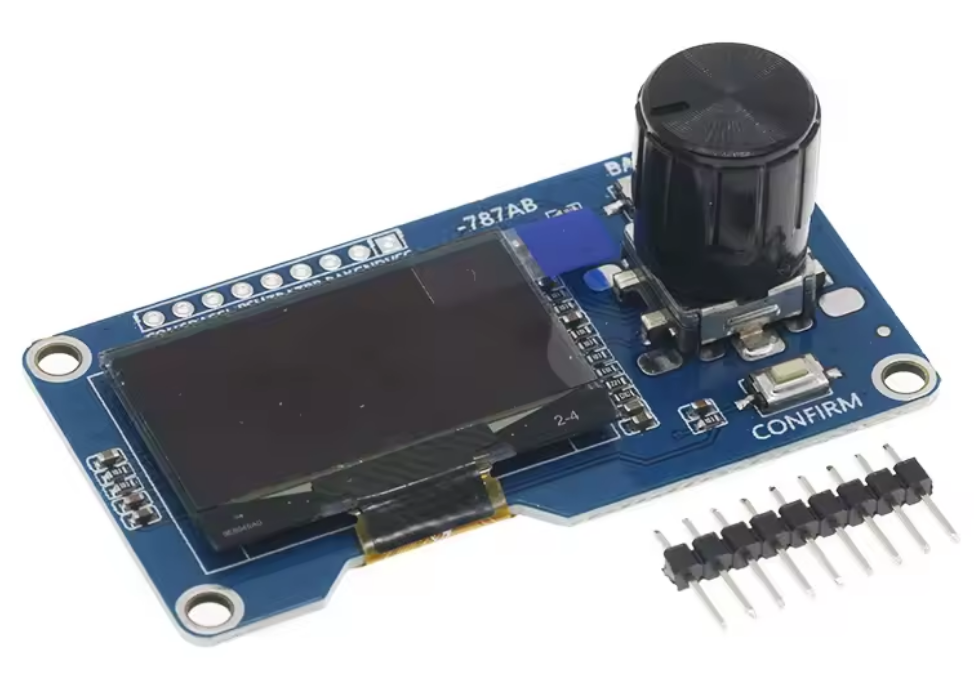

📦 Модуль OLED 1.3" + енкодер EC11 з ручкою.
📦 9pin контакти під паяння.

Модуль OLED 1.3" з енкодером EC11 — це зручне та компактне рішення для створення інтерфейсів керування в Arduino та DIY-проєктах, яке поєднує інформативний дисплей і точне механічне керування.
