DC-DC понижуючий/підвищуючий перетворювач з регулюванням XL6019 20W 5-32V to 1.3-35V

Ціна за 1 шт.

127.00 грн

В
                                                                    наявності 200
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (200 шт).

Оптом і в роздріб

Оптові ціни

110.40 грн./шт.

при замовленні від 3 шт.

85.10 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

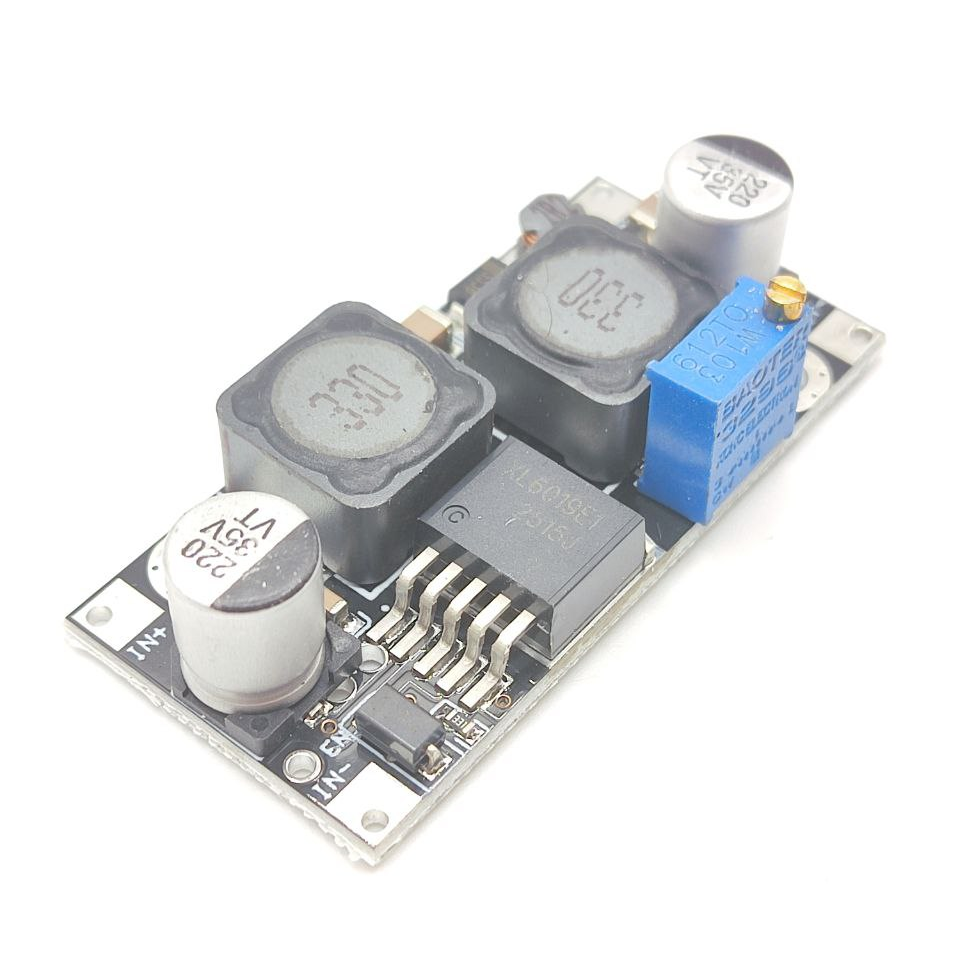

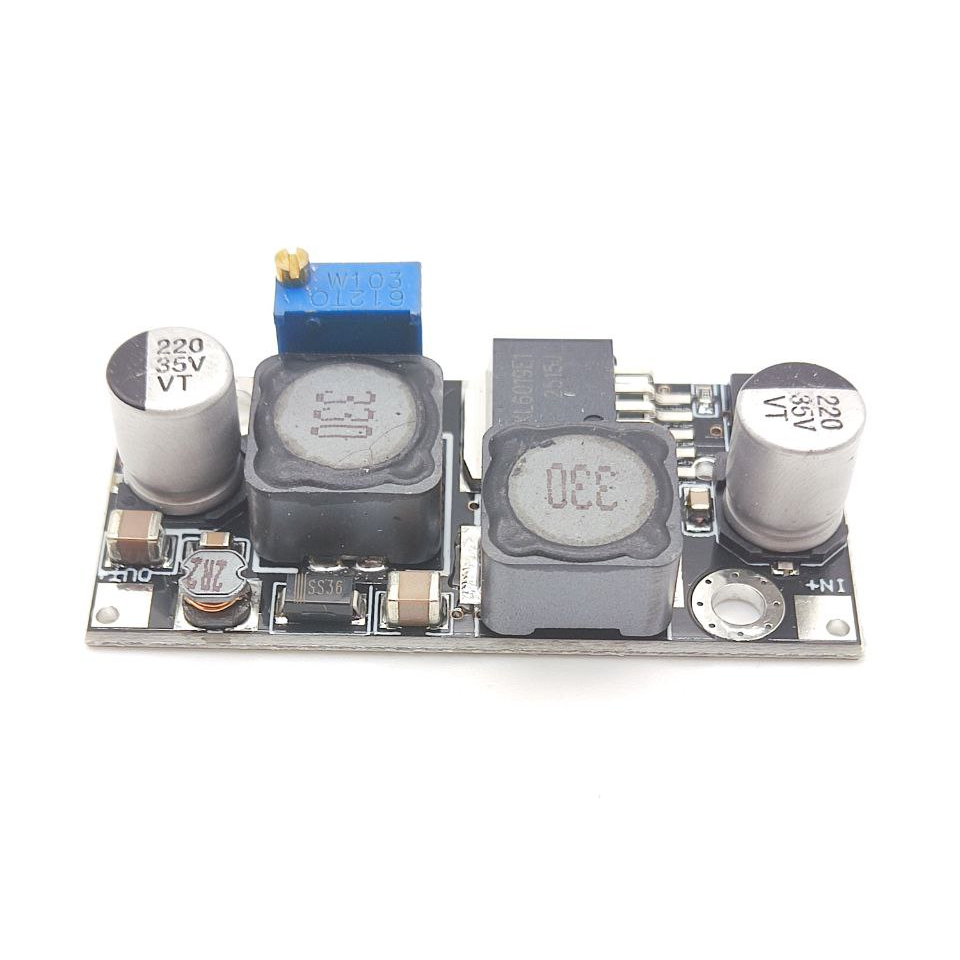

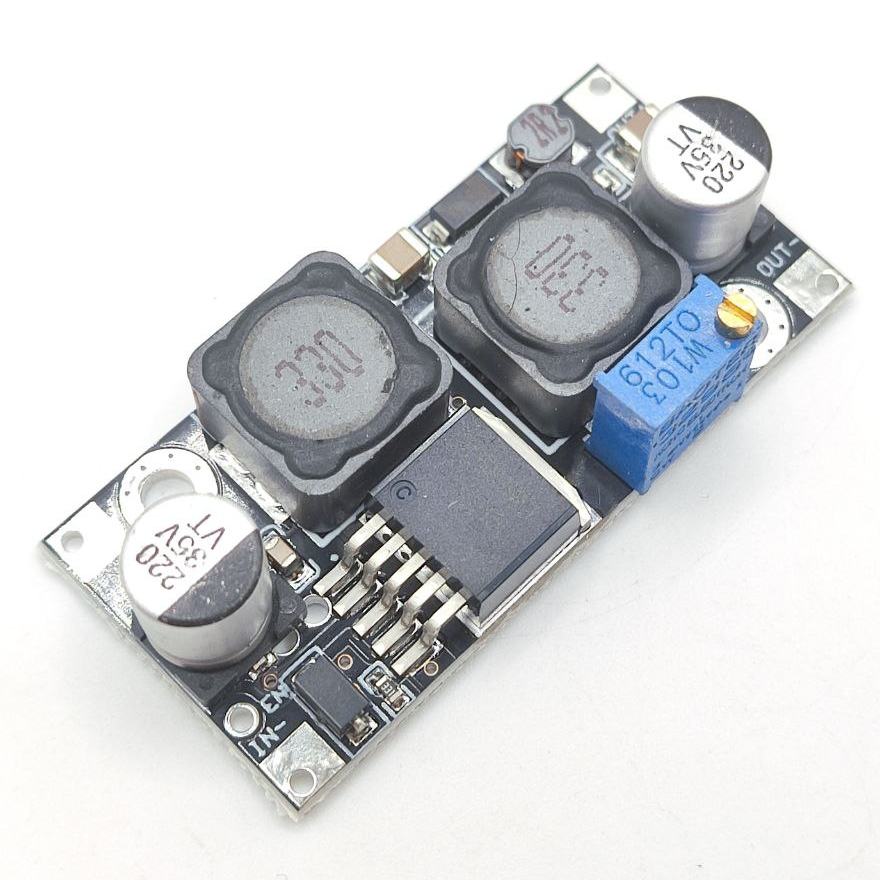

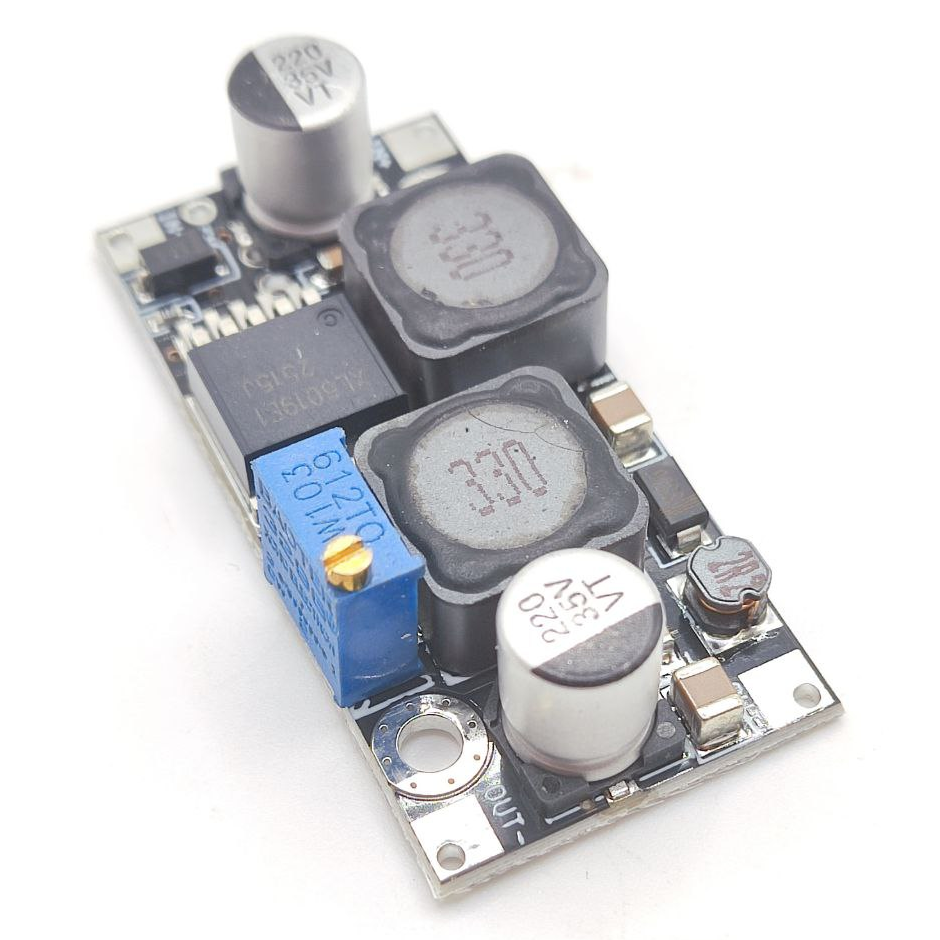

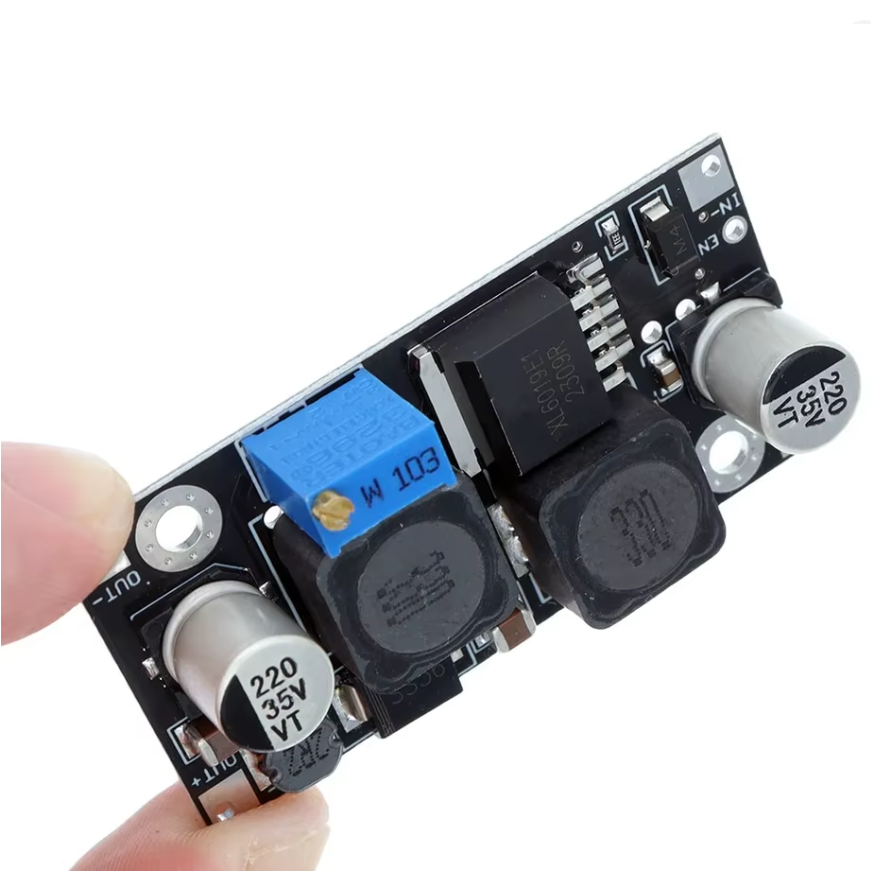

Модуль XL6019 DC-DC підвищуюче-знижуючий перетворювач 20 Вт регульований Uвх 5-32V Uвих 1.3-35V

Модуль живлення XL6019 (оновлення XL6009) — це високоефективний автоматичний підвищувально-знижувальний DC-DC перетворювач, що забезпечує стабільне живлення для широкого спектра електронних пристроїв. Завдяки функції автоматичного переходу між режимами Boost і Buck він може підтримувати задану напругу навіть при змінних умовах на вході, що робить його універсальним рішенням для лабораторій, проєктів DIY, а також промислових застосувань.

Особливості
🔹 Використання оригінального чипа XLSEMI XL6019, що гарантує надійну роботу та виключає використання підроблених компонентів.
🔹 Широкий діапазон вхідної напруги 5–32 В, що дозволяє застосовувати модуль у різних системах живлення.
🔹 Вихідна напруга регулюється в межах 1.3–35 В, забезпечуючи універсальність для різних навантажень.
🔹 Автоматичне перемикання між підвищувальним і знижувальним режимами для стабільної роботи за будь-яких умов.
🔹 Висока ефективність перетворення — до 94%, що знижує нагрівання та втрати енергії.
🔹 Робоча частота до 220 кГц, застосування LC-фільтра для зменшення пульсацій.
🔹 Використання якісних імпортних дроселів та багатошарових керамічних конденсаторів (MLCC) для підвищення стабільності.
🔹 Компактні розміри: 49 × 24 × 14 мм (з урахуванням потенціометра), що дозволяє легко інтегрувати модуль у проекти.
🔹 Вбудований MOSFET забезпечує кращу продуктивність у порівнянні з модулями на базі LM2577.
🔹 Наявність керуючого входу (Enable), що дозволяє відключати або активувати перетворювач.

Переваги
✔ Універсальність у використанні — підходить як для підвищення, так і для зниження напруги.
✔ Стабільність роботи навіть при коливаннях вхідної напруги.
✔ Висока надійність завдяки якісним компонентам.
✔ Компактність і простота інтеграції у будь-які пристрої.
✔ Підвищена ефективність у порівнянні з попередньою версією XL6009.

Застосування
✅ Лабораторні блоки живлення та DIY-проєкти.
✅ Системи живлення для мікроконтролерів (Arduino, STM32, ESP).
✅ Зарядні пристрої для акумуляторів.
✅ Автомобільна електроніка.
✅ Переносні пристрої та портативна техніка.

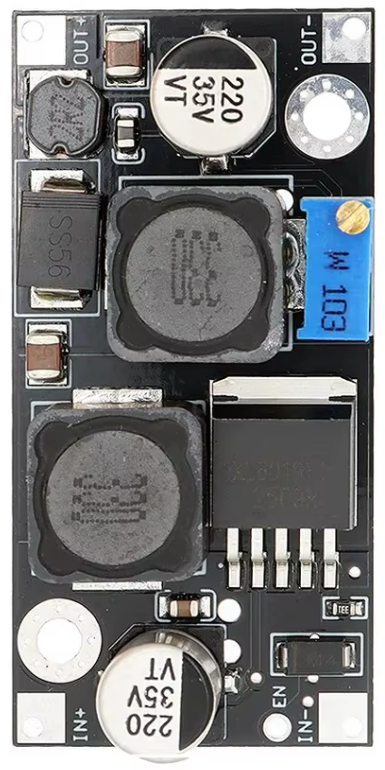

Опис інтерфейсів
🔸 Вхідні контакти: VIN+ / VIN- (живлення 5–32 В).
🔸 Вихідні контакти: VOUT+ / VOUT- (регульована напруга 1.3–35 В).

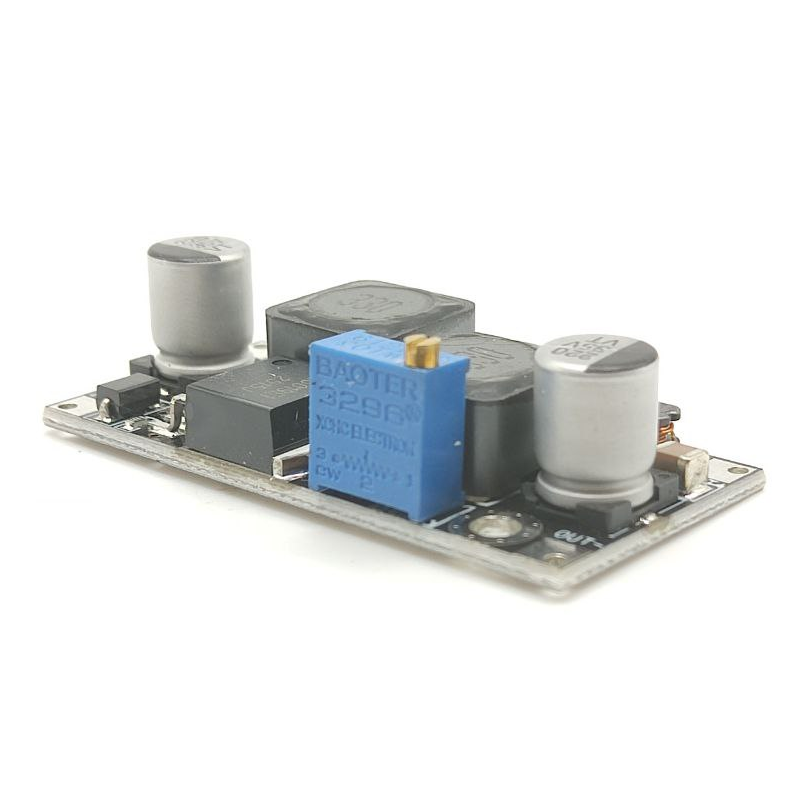

🔸 Потенціометр: регулювання вихідної напруги.
🔸 Контакт EN (Enable): вмикання/вимикання модуля.

Інструкція до використання
1️⃣ Підключіть вхідну напругу в межах 5–32 В до контактів IN+ / IN-.
2️⃣ Встановіть потрібну вихідну напругу за допомогою потенціометра.
3️⃣ Під’єднайте навантаження до вихідних контактів OUT+ / OUT-.
4️⃣ При необхідності використовуйте контакт Enable для відключення модуля.
5️⃣ Використовуйте радіатор при роботі з навантаженням вище 15 Вт для запобігання перегріву.

Заходи безпеки
⚠️ Не перевищуйте максимальний вхідний струм 4 А.
⚠️ Використовуйте додаткове охолодження при великих навантаженнях.
⚠️ Не підключайте модуль у зворотній полярності.
⚠️ Перед підключенням навантаження переконайтеся у правильності виставленої напруги.

Технічні характеристики
⚙️ Мікросхема: XLSEMI XL6019 (оригінал)
⚙️ Тип: понижувально-підвищувальний (Buck-Boost)
⚙️ Вхідна напруга: 5–32 В
⚙️ Вихідна напруга: 1.3–35 В (регульована)
⚙️ Вихідний струм: до 1.5 А (MAX)
⚙️ Вхідний струм: до 4 А (MAX)
⚙️ Номінальна вихідна потужність: 20 Вт (з охолодженням до 25 Вт)
⚙️ Робоча частота: до 220 кГц
⚙️ ККД: до 94%
⚙️ Захист: від перевантаження та короткого замикання (базовий)
⚙️ Розміри: 49 × 24 × 14 мм (з потенціометром)

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Модуль DC-DC XL6019 — 1 шт.

Даний модуль є сучасним рішенням для створення універсальних блоків живлення та систем стабілізації напруги. Завдяки високій ефективності та компактним розмірам він підходить як для аматорських, так і для професійних проєктів.
