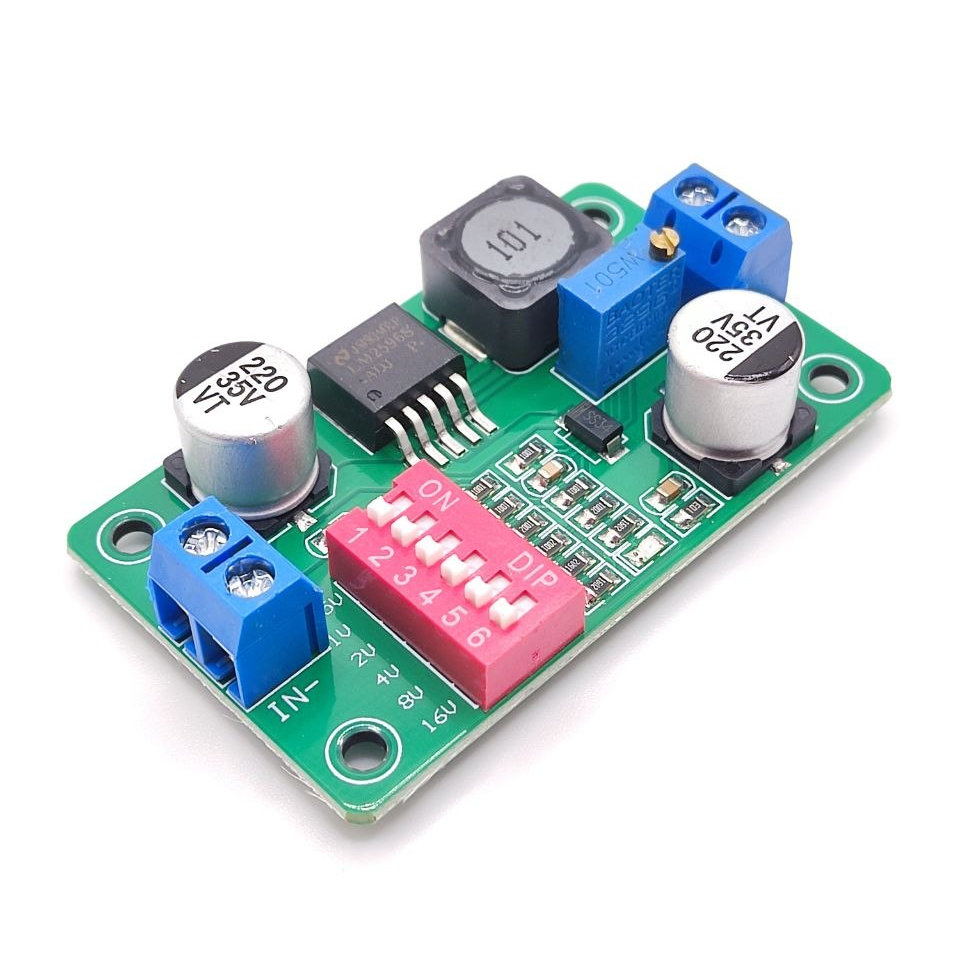

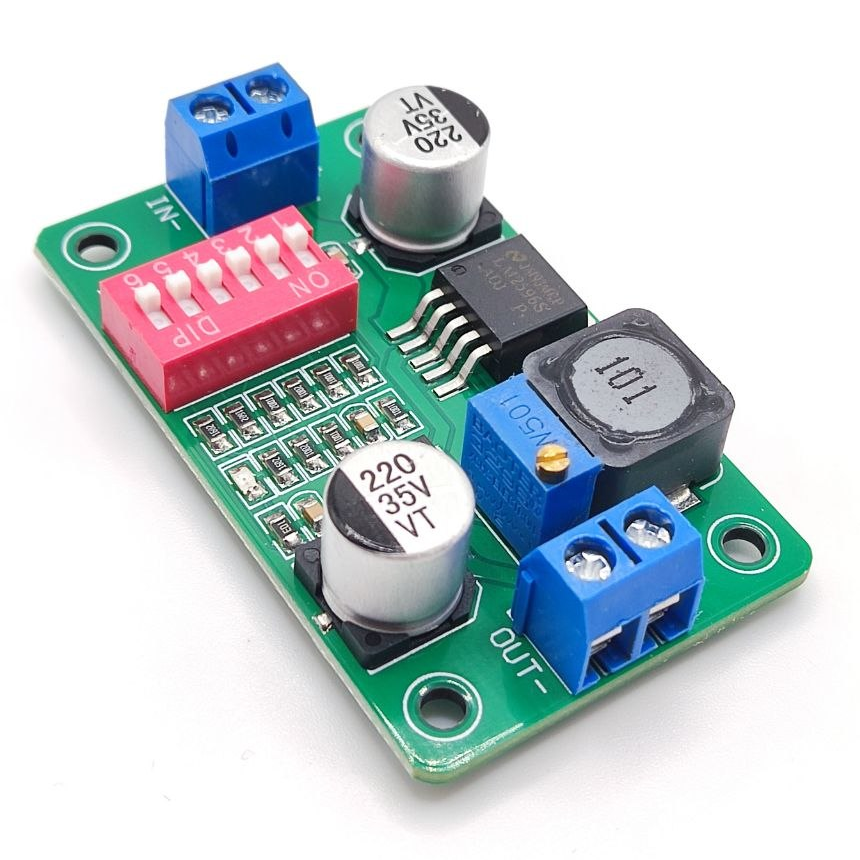

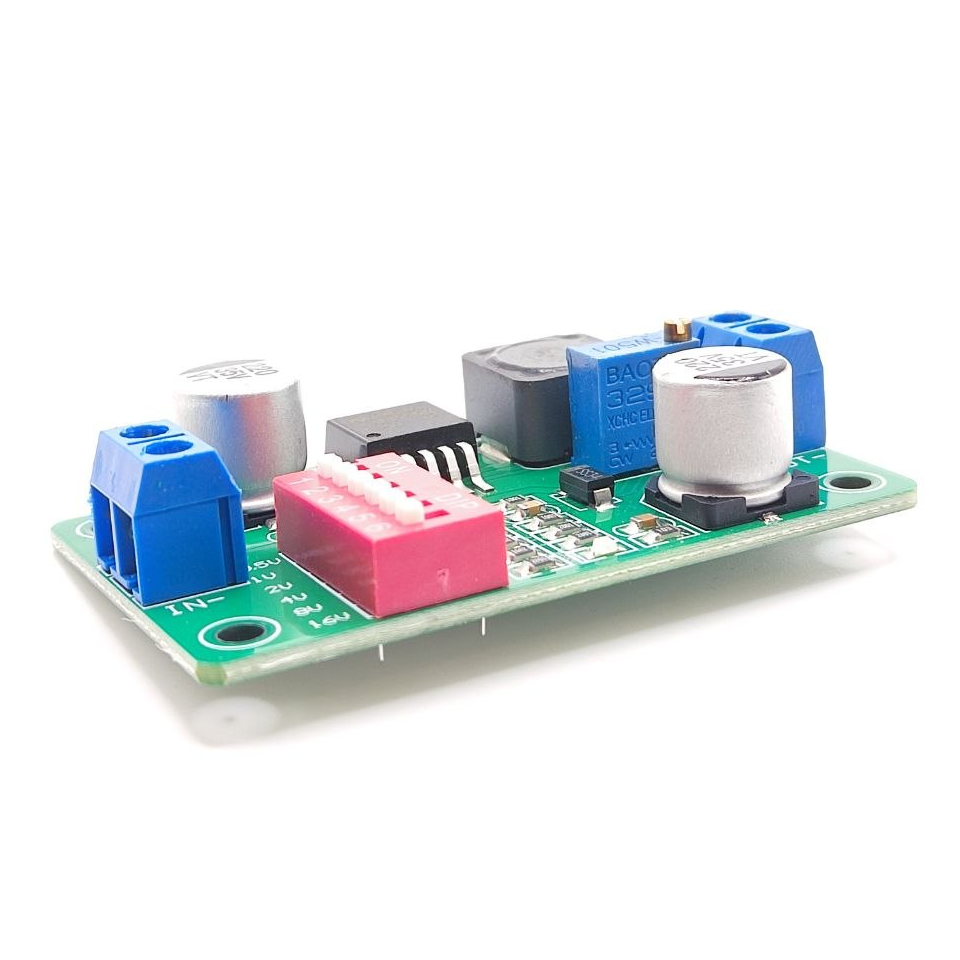

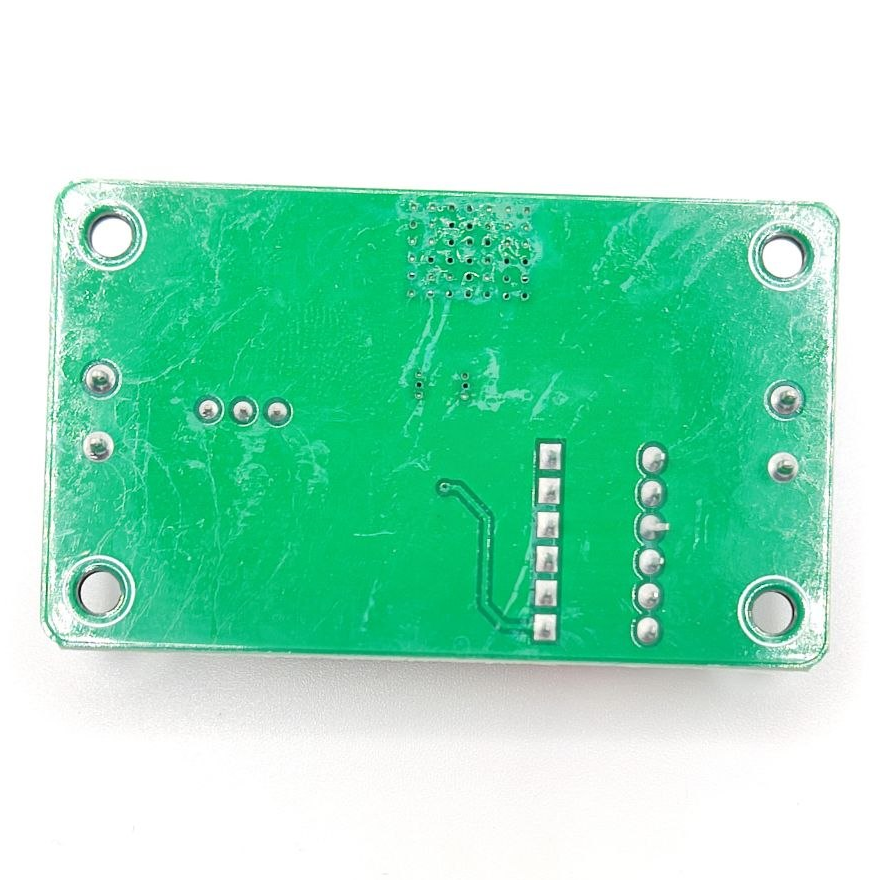

DC-DC понижуючий перетворювач з регулюванням DC-DC (LM2596S) з DIP-перемикачами

DC-DC понижуючий перетворювач з регулюванням DC-DC (LM2596S) з DIP-перемикачами — це компактний модуль для пониження постійного напруги з точним налаштуванням вихідного рівня за допомогою DIP-перемикачів та підстроювального резистора.

Особливості

🔹 Інтегрований ШІМ-контролер управляє низькоомним МОП-транзистором на частоті 150 ±15% кГц.
🔹 Підтримка вхідної постійного напруги 3.5–34 В, вихідна напруга 1.25–33 В.
🔹 Мінімальна різниця між входом та виходом – до 2.5 В, забезпечує ефективну стабілізацію.
🔹 Висока ефективність до 93% при оптимальних умовах навантаження.
🔹 Максимальний вихідний струм до 2 А без додаткового охолодження, до 3 А — з обов’язковим радіатором.
🔹 Многоступенева система регулювання вихідного напруги: 6-позиційний DIP-перемикач + 25-оборотний підстроювальний резистор.
🔹 DIP-перемикачі дозволяють крок регулювання 0.5, 1, 2, 4, 8 та 16 В, підстроювальний резистор — 0.001–0.01 В.
🔹 Світлодіодна індикація присутності напруги на виході.
🔹 Просте підключення через винтові клеми IN+/IN- та OUT+/OUT-.
🔹 Наявність монтажних отворів 4×Ø3 мм для кріплення на панель або корпус.
🔹 Унікальна логіка сумування DIP-перемикачів: значення на виході визначається сумою активних перемикачів, яка віднімається від максимального рівня напруги.
🔹 Сумісність роботи при вході 16–34 В, з урахуванням обмежень доступних діапазонів для кожного DIP-перемикача.
🔹 Високоточне налаштування підстроювальним резистором ±3% від номіналу.
🔹 Відсутність захисту від неправильного підключення, потребує уважного дотримання полярності.
🔹 Компактні розміри 58.5×35.2×12 мм, робоча температура -25℃ ~ +75℃.

Переваги

✔ Надійний і перевірений LM2596S-ADJ забезпечує стабільну роботу.
✔ Висока ефективність перетворення при оптимальних умовах.
✔ Точне налаштування вихідного напруги для широкого спектру застосувань.
✔ Гнучка многоступенева система регулювання.
✔ Просте підключення до навантаження і джерела живлення.

Застосування

✅ Пониження напруги для живлення електронних модулів та контролерів.
✅ Лабораторні стенди та прототипи з різними рівнями напруги.
✅ Зарядка акумуляторів та живлення різних пристроїв з нестабільним джерелом.
✅ Електронні проекти DIY і навчальні експерименти.

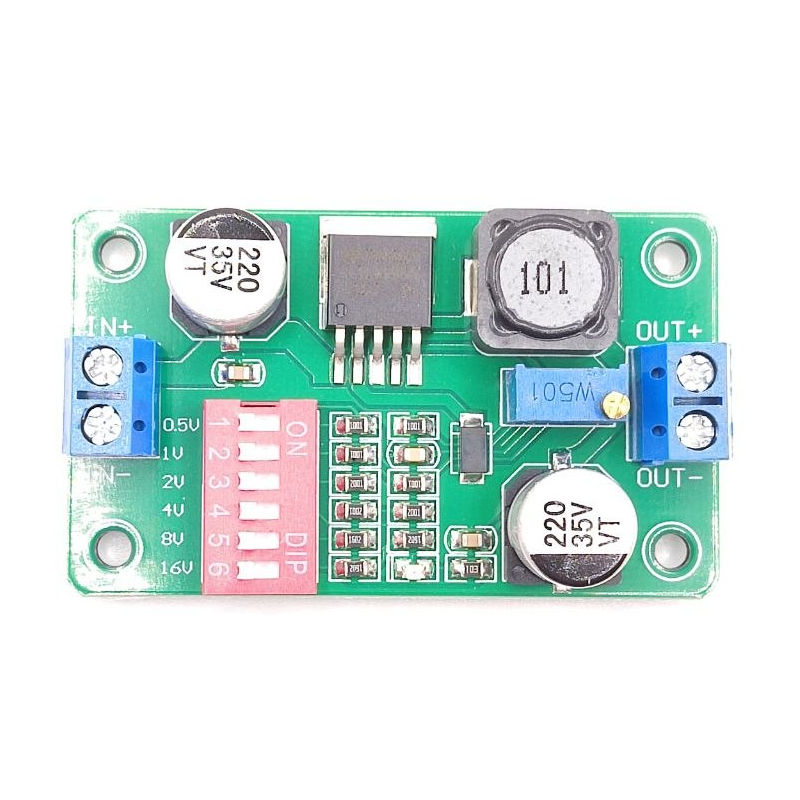

Опис інтерфейсів

🔸 IN+ — плюсовий вхід живлення (+4.0В ~ +34В DC)
🔸 IN- — мінусовий вхід живлення
🔸 OUT+ — плюсовий вихід регульованої напруги (+1.25В ~ +33В DC)
🔸 OUT- — мінусовий вихід регульованої напруги
🔸 Гвинтові клеми — підключення вхідного та вихідного живлення
🔸 Підстроювальний резистор (25 обертів) — регулювання вихідної напруги
• проти год. стрілки — збільшення
• за год. стрілкою — зменшення
🔸 DIP-перемикачі — вибір режимів модуля
🔸 Індикатор напруги (LED) — світиться при подачі живлення
🔸 Мікросхема LM2596S-ADJ — керуючий ШІМ-контролер

Таблиця сумарного значення DIP-перемикачів

Положення DIP-клавіш	Сумарне значення, В	Положення DIP-клавіш	Сумарне значення, В	Положення DIP-клавіш	Сумарне значення, В	Положення DIP-клавіш	Сумарне значення, В
000000	0	010000	1	100000	0.5	110000	1.5
000001	16	010001	17	100001	16.5	110001	17.5
000010	8	010010	9	100010	8.5	110010	9.5
000011	24	010011	25	100011	24.5	110011	25.5
000100	4	010100	5	100100	4.5	110100	5.5
000101	20	010101	21	100101	20.5	110101	21.5
000110	10	010110	13	100110	12.5	110110	13.5
000111	28	010111	29	100111	28.5	110111	29.5
001000	2	011000	3	101000	2.5	111000	3.5
001001	18	011001	19	101001	18.5	111001	19.5
001010	10	011010	11	101010	10.5	111010	11.5
001011	26	011011	27	101011	26.5	111011	27.5
001100	6	011100	7	101100	6.5	111100	7.5
001101	22	011101	23	101101	22.5	111101	23.5
001110	14	011110	15	101110	14.5	111110	15.5
001111	30	011111	31	101111	30.5	111111	31.5

Інструкція до використання

1️⃣ Підключити джерело постійної напруги до клем IN+/IN-.
2️⃣ Підключити навантаження до клем OUT+/OUT-.
3️⃣ Встановити потрібні DIP-перемикачі відповідно до бажаного рівня напруги (сумарне значення віднімається від максимуму 33 В)
4️⃣ Використати підстроювальний резистор для точного налаштування вихідного рівня ±0.01 В.
5️⃣ Переконатися у правильній полярності підключення перед подачею напруги.

Принципова електрична схема

Заходи безпеки

⚠️ Не перевищувати максимальний струм без охолодження.
⚠️ Дотримуватися полярності при підключенні.
⚠️ Не підключати навантаження, що перевищує 3 А без додаткового радіатора.
⚠️ Не застосовувати безконтрольне регулювання DIP-перемикачів при низькому вхідному напрузі (<16 В).

Технічні характеристики

⚙️ Вхідна напруга: 3.5–34 В
⚙️ Блокування при низькому напрузі: <2 В
⚙️ Вихідна напруга: 1.25–33 В
⚙️ Максимальний вихідний струм: 2 А (3 А з радіатором)
⚙️ Чіп перетворювача: LM2596S-ADJ
⚙️ Падіння напруги на виході: ≤3%
⚙️ Частота ШІМ: 150 ±15% кГц
⚙️ Регулювання: 6-позиційний DIP + підстроювальний резистор (25±3 обертів)
⚙️ Крок DIP-перемикачів: 0.5–16 В
⚙️ Точність підстроювального резистора: 0.001–0.01 В
⚙️ Світлодіодна індикація: є
⚙️ Захист: відсутній
⚙️ Монтажні отвори: 4×Ø3 мм
⚙️ Контактна група: винтові клеми
⚙️ Робоча температура: -25℃ ~ +75℃
⚙️ Розміри: 58.5×35.2×14 мм

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

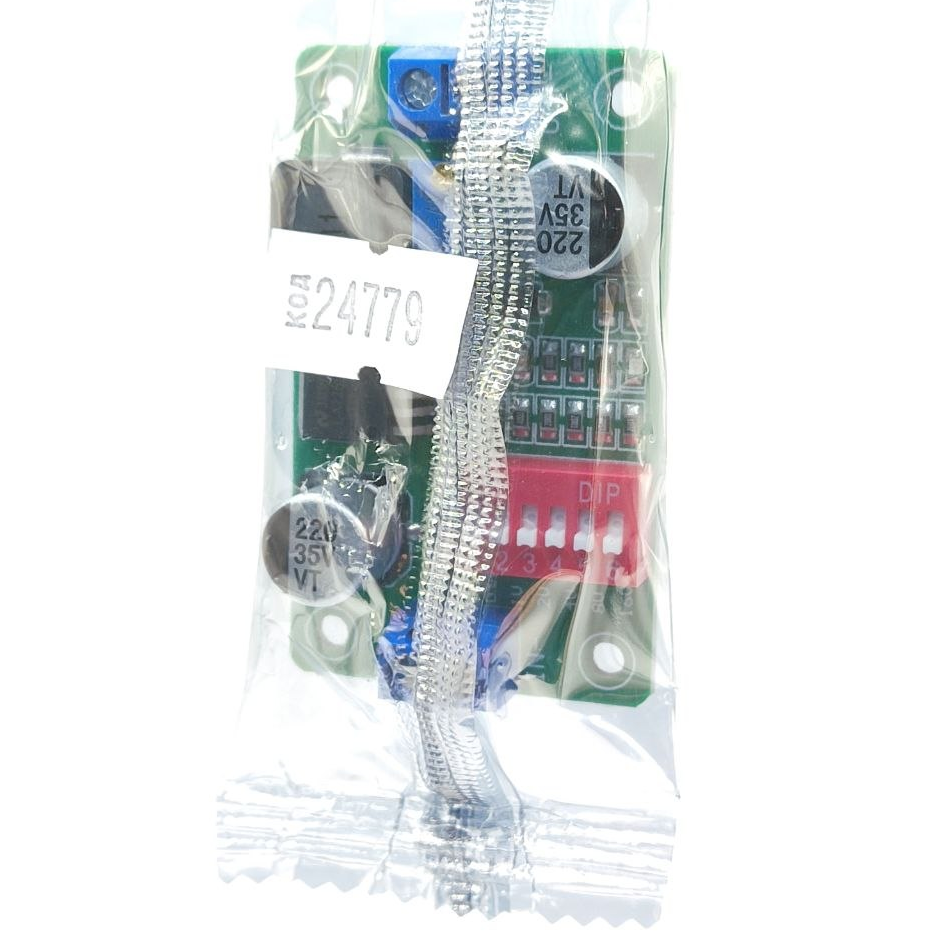

Комплектація

📦 Модуль DC-DC понижуючого перетворювача LM2596S

Цей модуль поєднує надійність і простоту використання з гнучким управлінням вихідною напругою, що робить його оптимальним рішенням для лабораторних, навчальних і DIY-проектів, а також для експериментальної та промислової електроніки.
