Датчик струму ACS712 (20A)

Ціна за 1 шт.

55.60 грн

В
                                                                    наявності 44
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (44 шт).

Оптом і в роздріб

Оптові ціни

49.00 грн./шт.

при замовленні від 3 шт.

40.10 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

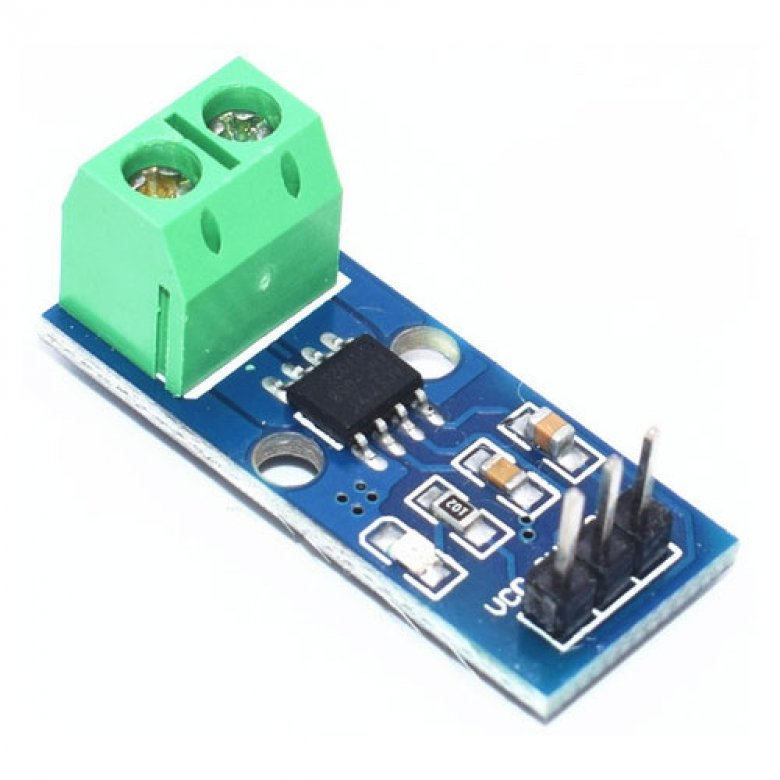

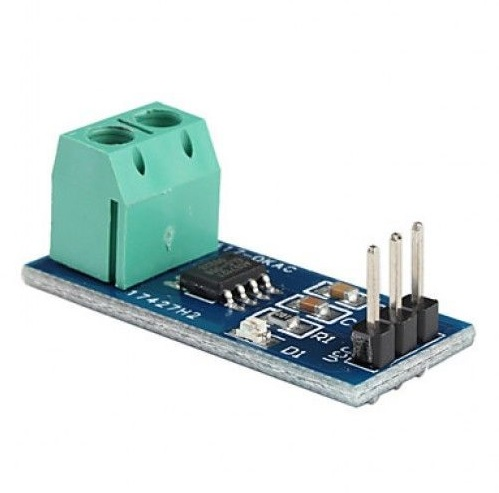

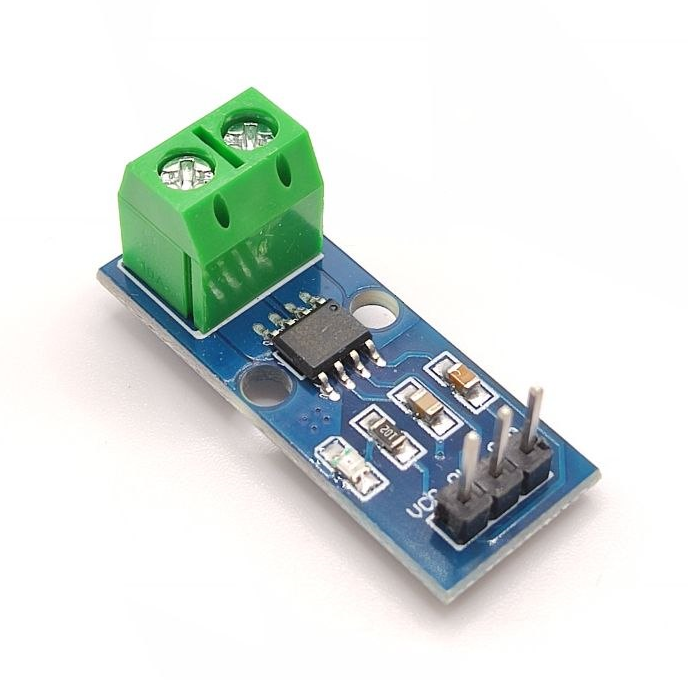

Датчик струму ACS712 (20A)

Датчик струму ACS712 20A — це компактний модуль вимірювання струму на базі ефекту Холла, здатний точно вимірювати як постійний (DC), так і змінний (AC) струм. Завдяки гальванічній розв’язці між силовою частиною та електронікою він забезпечує безпечний контроль навантаження та широко використовується в автоматизації, робототехніці, джерелах живлення та моніторингових системах.

Особливості

🔹 Підтримка вимірювання постійного (DC) та змінного (AC) струму дозволяє використовувати модуль у широкому спектрі задач — від побутових до промислових систем, включаючи інвертори, блоки живлення та системи енергомоніторингу.
🔹 Повна гальванічна розв’язка між силовим ланцюгом та електронікою забезпечує високий рівень безпеки, захищаючи мікроконтролери та інші чутливі компоненти від високих струмів і перешкод.
🔹 Висока чутливість (100 мВ/А) у поєднанні з лінійною характеристикою дозволяє отримувати стабільні та точні вимірювання без складної обробки сигналу, що значно спрощує інтеграцію в проєкти.
🔹 Вбудований сенсор Холла ACS712 формує аналоговий сигнал із нульовим рівнем 2.5 В при відсутності струму, що забезпечує просте зчитування даних через АЦП мікроконтролера.
🔹 Компактне виконання модуля та зручні контакти підключення дозволяють легко інтегрувати його в різні електронні пристрої, зберігаючи надійність при роботі зі струмами до ±20 А.

Переваги

✔ Безпечний контроль високих струмів
✔ Вихідний аналоговий сигнал, зручний для Arduino, ESP та інших МК
✔ Висока стабільність та лінійність сигналу
✔ Робота з AC та DC одночасно
✔ Не потребує додаткової калібровки
✔ Підходить для будь-яких DIY та промислових проєктів

Застосування

✅ Моніторинг споживання електроенергії
✅ Системи захисту від перевантаження
✅ Зарядні станції та БЖ
✅ Робототехніка та автоматизація
✅ Інвертори та перетворювачі
✅ Саморобні енергетичні системи та DIY-проєкти

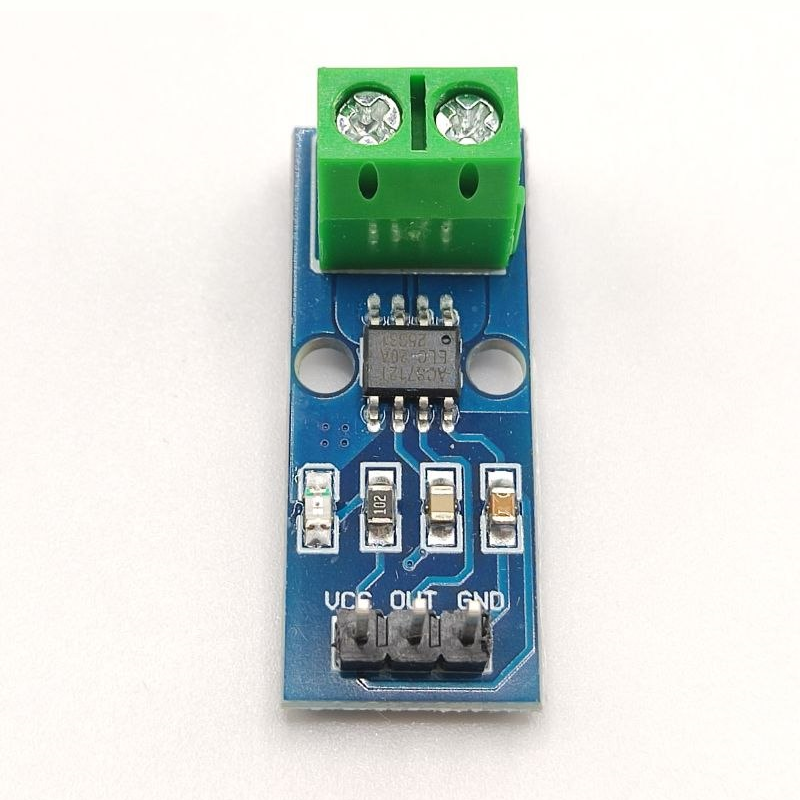

Опис інтерфейсів

🔸 IP+ — вхід силового струму (плюс)
🔸 IP− — вихід силового струму (мінус)
🔸 VCC — живлення 5 В
🔸 GND — загальна земля
🔸 OUT — аналоговий вихід (2.5 В = 0 A)

Інструкція до використання

1️⃣ Підключити силовий ланцюг до IP+ та IP−
2️⃣ Подати 5 В живлення на модуль (VCC → 5V, GND → GND)
3️⃣ Вихід OUT підключити до аналогового входу контролера
4️⃣ Зчитувати напругу та перераховувати у струм (100 мВ = 1 А)
5️⃣ Забезпечити надійний контакт силових клем

Заходи безпеки

⚠️ Не перевищувати номінальний струм ±20 А
⚠️ Використовувати хороші силові провідники
⚠️ Уникати коротких замикань
⚠️ Забезпечити ізоляцію струмових проводів
⚠️ Монтувати модуль у сухому середовищі

Технічні характеристики

⚙️ Діапазон вимірювання: −20…+20 А
⚙️ Чутливість: 100 мВ/А
⚙️ Нуль виходу (0 A): 2.5 В
⚙️ Робоча напруга: 5 В
⚙️ Точність: 1.5%
⚙️ Тип датчика: ACS712 (ефект Холла)
⚙️ Тип сигналу на виході: аналоговий
⚙️ Гальванічна розв’язка: так

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

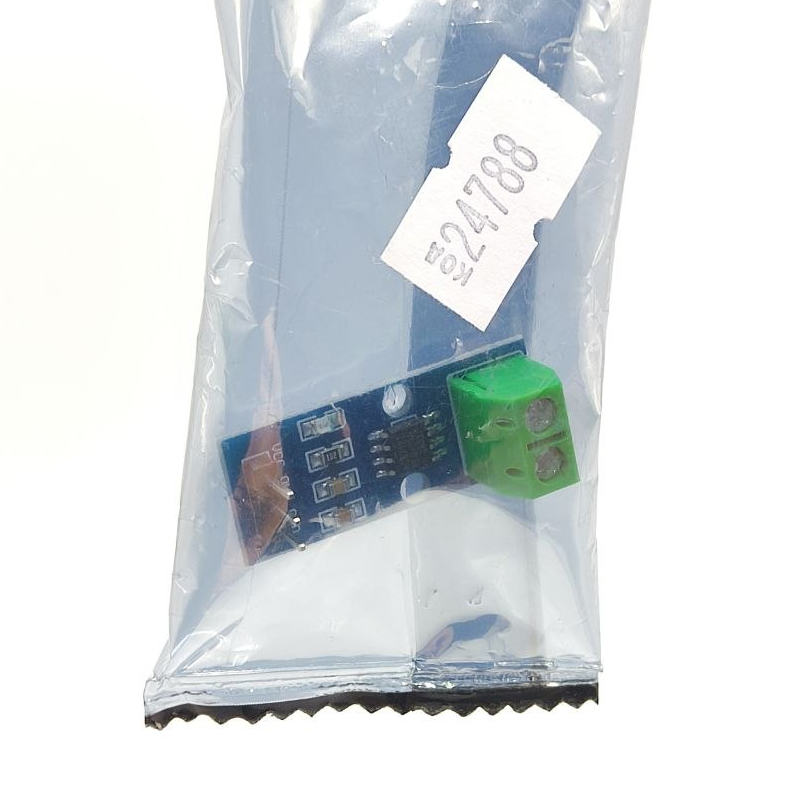

Комплектація

📦 Датчик струму ACS712 20A
📦 Антистатичне пакування

Датчик ACS712 20A — це надійний та точний сенсор, який забезпечує зручний і безпечний контроль струму в побутових, промислових та навчальних проєктах.
