Код: 20493

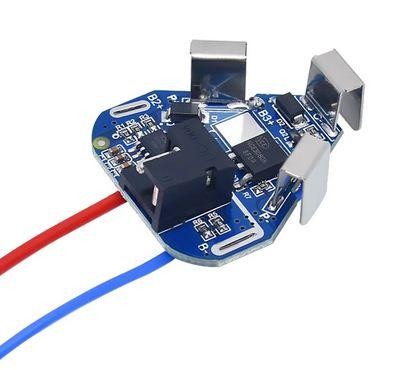

BMS контролер (плата захисту li-ion) 3S 6A 12.6V гніздо 5.5/2.1

Ціна за 1 шт.
45.00 грн
В наявності 146 шт.
  • пр. Слобожанський 83/3 (146 шт).
  • Оптом і в роздріб
    Оптові ціни
    39.90 грн./шт.
    при замовленні від 5 шт.
    31.90 грн./шт.
    при замовленні від 20 шт.
    Опис

    BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї тощо.

    До модуля можна підключити одночасно три акумулятори (18650). Особливостями даного контролера заряду є захист від КЗ (короткого замикання) і захист від перерозряду (перезаряду). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Максимальний робочий струм BMS контролера становить 8 А, максимальний пусковий може досягати 40А, а струм спокою не перевищує 30 мкА. Вимкнення заряду акумулятора відбувається при досягненні напруги 4,25 В, а розряду при зниженні напруги до 2,5 В. Все це робить його ідеальним рішенням у виборі контролера живлення для електроінструменту.

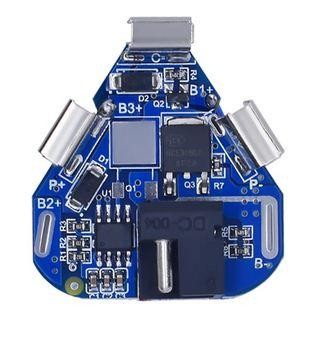

    Модуль контролер заряду-розряду акумуляторів має 4 виводи для підключення акумуляторів:

    B+: позитивний полюс акумулятора
    B-: негативний полюс акумулятора
    B1: середня точка складання 1 та 2 акумуляторів
    B2: середня точка складання 2 та 3 акумуляторів


    При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

    Діапазон напруги живлення модуля становить від 12,6 до 13 В. Напруга заряду можна подавати через встановлений на платі роз'єм 5,5 х 2,1 мм або через клеми P+ та С-. Навантаження підключається на клеми P+ та P-.



    Технічні характеристики модуля:

    Максимальна напруга заряду акумулятора, 4,25±0,05
    Напруга розряду акумулятора, 2,5±0,05
    Напруга живлення, 12,6 – 13
    Максимальний робочий струм, А 8
    Розміри модуля, мм 36 х 33,5 х 12
