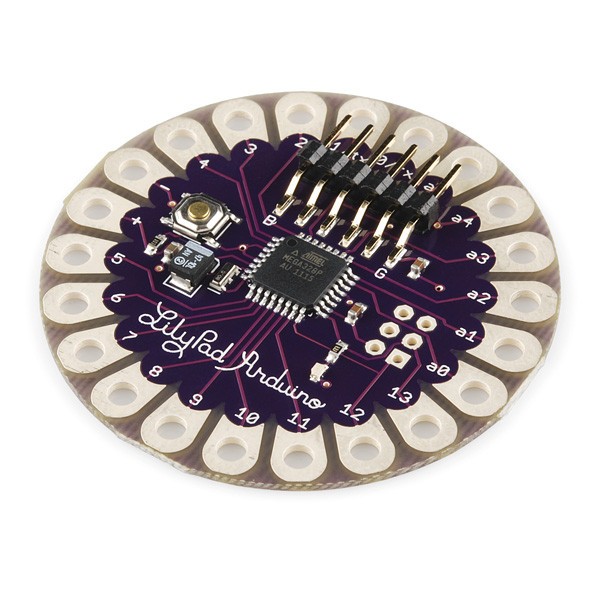

Базовий модуль LilyPad Arduino

Загальні відомості

LilyPad Arduino - це мікропроцесорний пристрій, спеціально розроблене для використання з предметами одягу та текстилю. Його можна легко пришити до тканини і з допомогою провідних ниток підключити живлення, різні датчики або приводи. Основою пристрою є мікроконтролер ATmega168V (малопотужна версія ATmega168) або ATmega328V. LilyPad Arduino спроектований і розроблений компаніями Leah Buechley і SparkFun Electronics.

Характеристики

Увага: напруга живлення LilyPad Arduino не повинно перевищувати 5.5 і не повинно бути негативним. При недотриманні цієї умови плата може вийти з ладу.

Мікроконтролер	ATmega168V або ATmega328V
Робоча напруга	2.7 - 5.5
Напруга живлення	2.7 - 5.5
Цифрові входи/виходи	9 (з них 6 можуть використовуватися як ШІМ-виходи)
Аналогові входи	6
Максимальний струм одного виведення	40 мА
Flash-пам'ять	16 КБ (з яких 2 КБ використовуються завантажувачем)
SRAM	1 КБ
EEPROM	512 байт
Тактова частота	8 МГц

Програмування

LilyPad Arduino програмується за допомогою програмного забезпечення Ардуїнов (завантажити). Примітка: для програмування LilyPad Arduino необхідно використовувати версію програмного забезпечення не нижче 0010. Пристрій можна запрограмувати і в більш ранніх версіях, проте в цьому випадку всі функції для роботи з тимчасовими інтервалами будуть відключені або буде працювати в два рази повільніше, ніж повинні).

ATmega168V або ATmega328V в LilyPad Arduino випускається з прошитим завантажувачем, що дозволяє завантажувати в мікроконтроллер нові програми з допомогою програмного забезпечення Ардуїнов. Тим не менш, прошити мікроконтроллер можна і поверх завантажувача через роз'єм для внутрішньосхемного програмування ICSP (In-Circuit Serial Programming); докладніше про це див. ці інструкції.

Харчування

LilyPad Arduino може живитись через USB або від зовнішнього джерела живлення.

Напряжение внешнего источника питания должно быть в пределах от 2.7 до 5.5 В. В качестве внешнего источника может использовать обычный сетевой AC/DC адаптер или аккумулятор. Не забывайте, что напряжение питания LilyPad Arduino не должно превышать 5.5В и не должно быть отрицательным. При несоблюдении этого условия устройство может выйти из строя.

Физические характеристики

Печатная плата LilyPad Arduino имеет форму круга диаметром около 50мм (2"). Толщина самой платы составляет 0.8мм (1/32"), а общая высота с учетом всех компонентов - приблизительно 3мм (1/8").

Устойчивость к стирке и мытью

Ви можете піддавати пристрій прання на свій страх і ризик, ми ризикуємо ;) Рекомендується прати ваші макети з Ардуїнов вручну з використанням м'якого миючого засобу. Не піддавайте віджиму - процес висушування повинен бути природним. Не забудьте переконатися у відсутності живлення перед початком прання!
