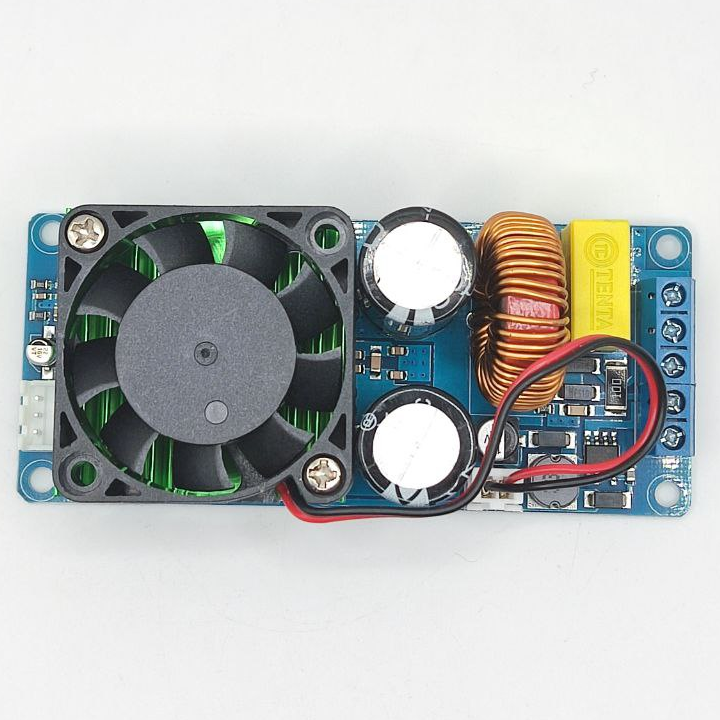

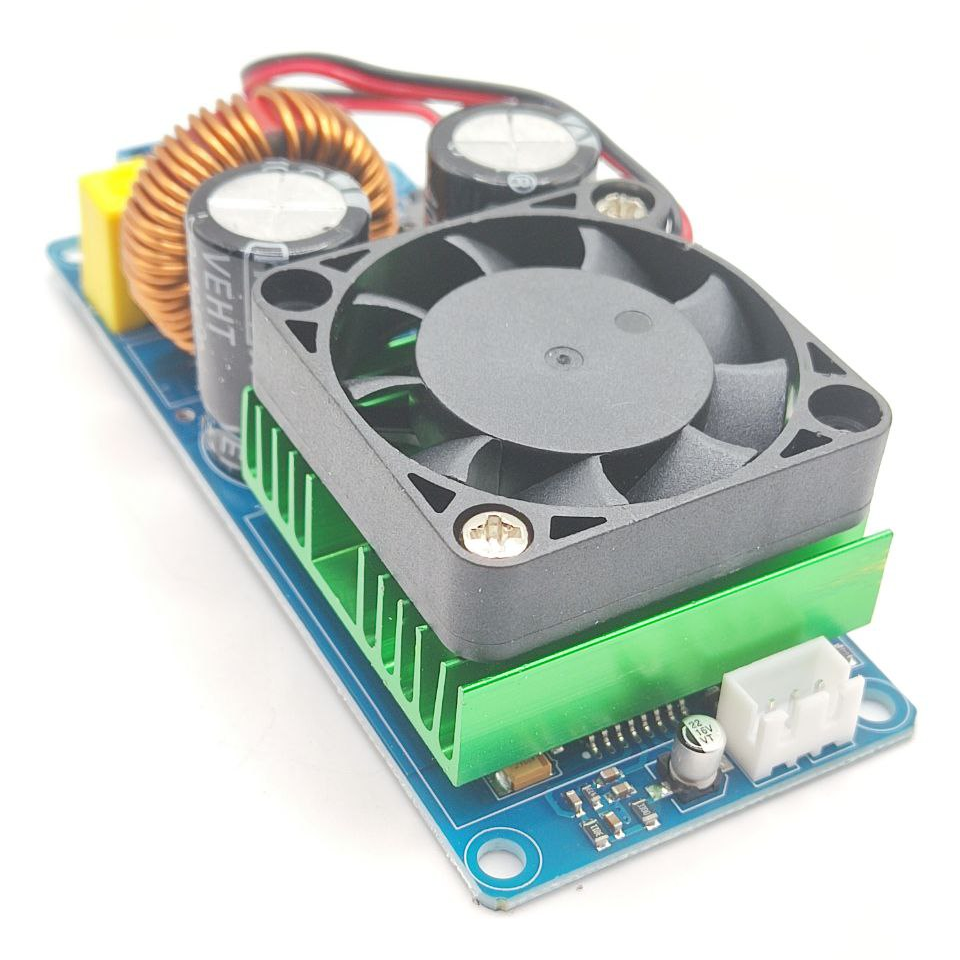

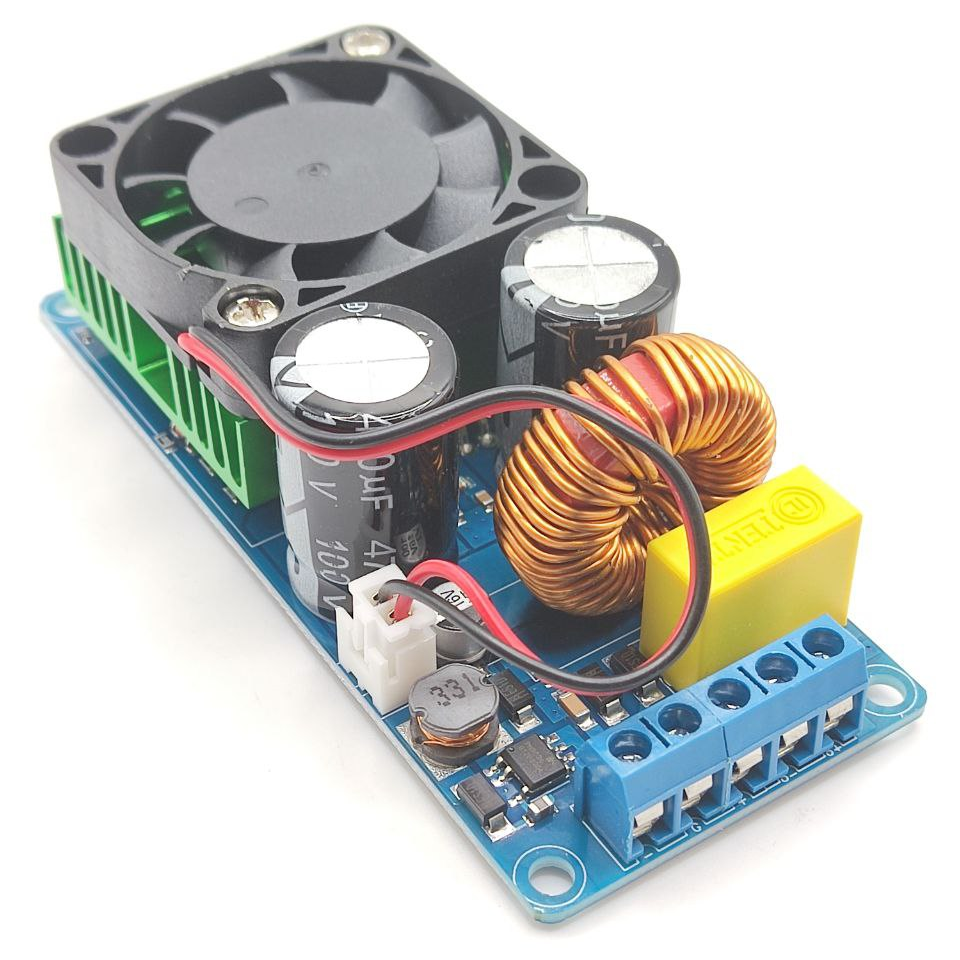

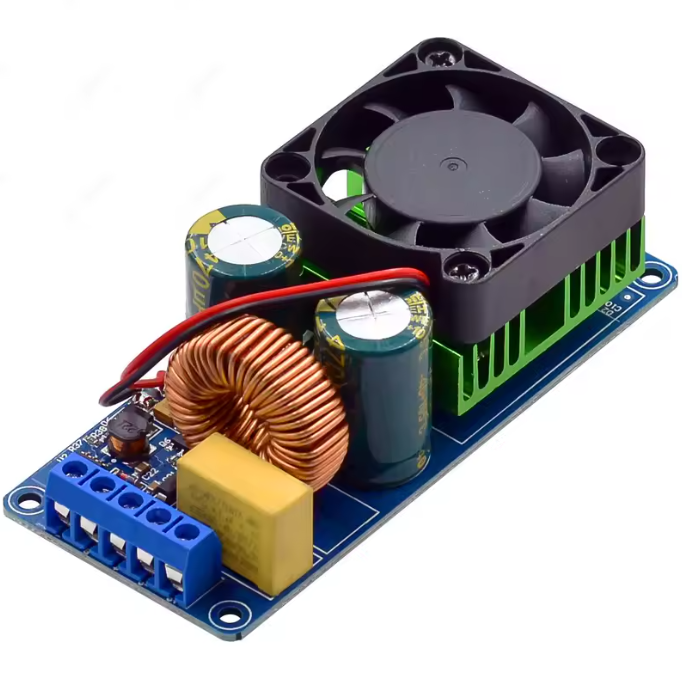

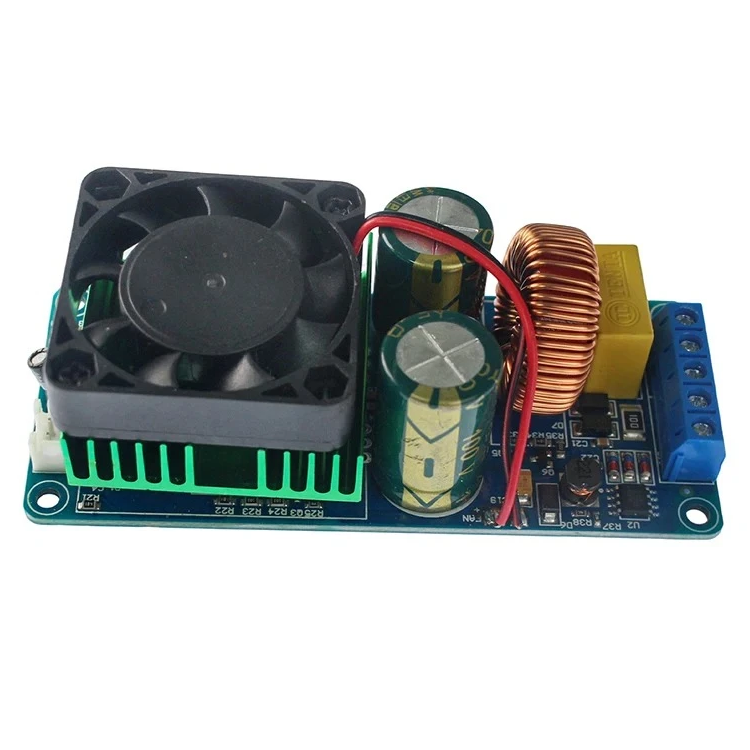

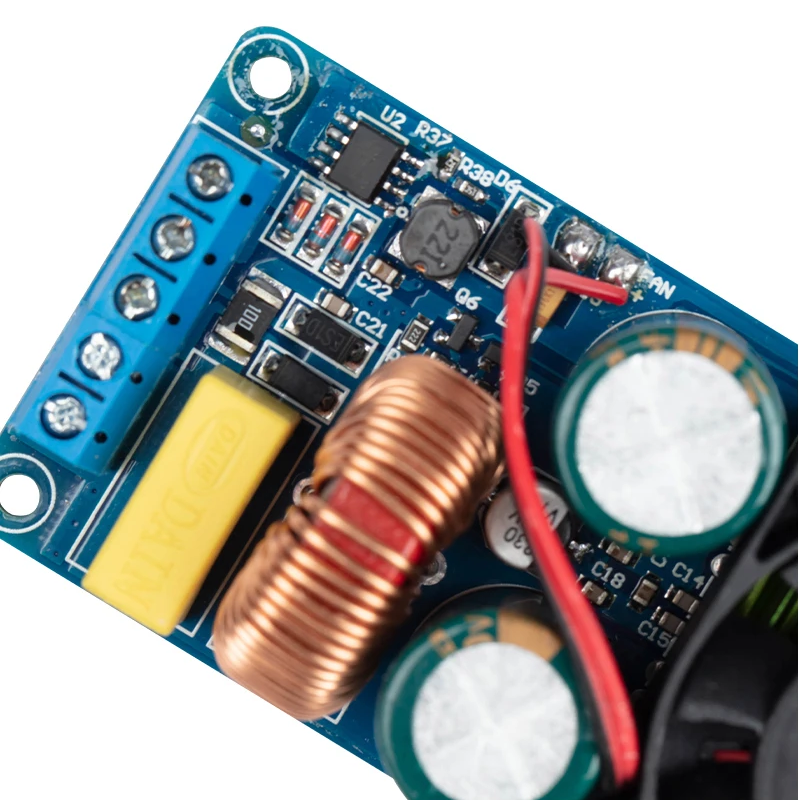

Плата підсилювача HIFI Power IRS2092S — це високоякісний монофонічний підсилювач класу D, здатний забезпечити вихідну потужність до 500 Вт. Вона ідеально підходить для використання в Hi-Fi системах, професійному звуковому обладнанні та DIY-проєктах, де потрібна висока ефективність та чистий звук. Завдяки використанню чіпа IRS2092S підсилювач забезпечує високу стабільність роботи, низькі спотворення та ефективний захист від короткого замикання та перегріву.
Особливості:
🔹 Високоефективна схема класу D із ККД понад 90%, що знижує тепловиділення і дозволяє використовувати менші радіатори.
🔹 Вихідна потужність до 500 Вт при навантаженні 4 Ом і живленні ±65V.
🔹 Широкий робочий діапазон напруг живлення ±58...±70V із захистом від неправильної полярності.
🔹 Низькі спотворення: менше 0.1% при потужності до 380W (4 Ом) або 280W (8 Ом).
🔹 Високий коефіцієнт посилення напруги — 36 разів, чутливість входу 1.5V (RMS).
🔹 Захист від короткого замикання виходу, від зсуву постійної напруги та від перегріву (>100°C).
🔹 Розширений діапазон частот 20Hz–20kHz для якісного відтворення музики.

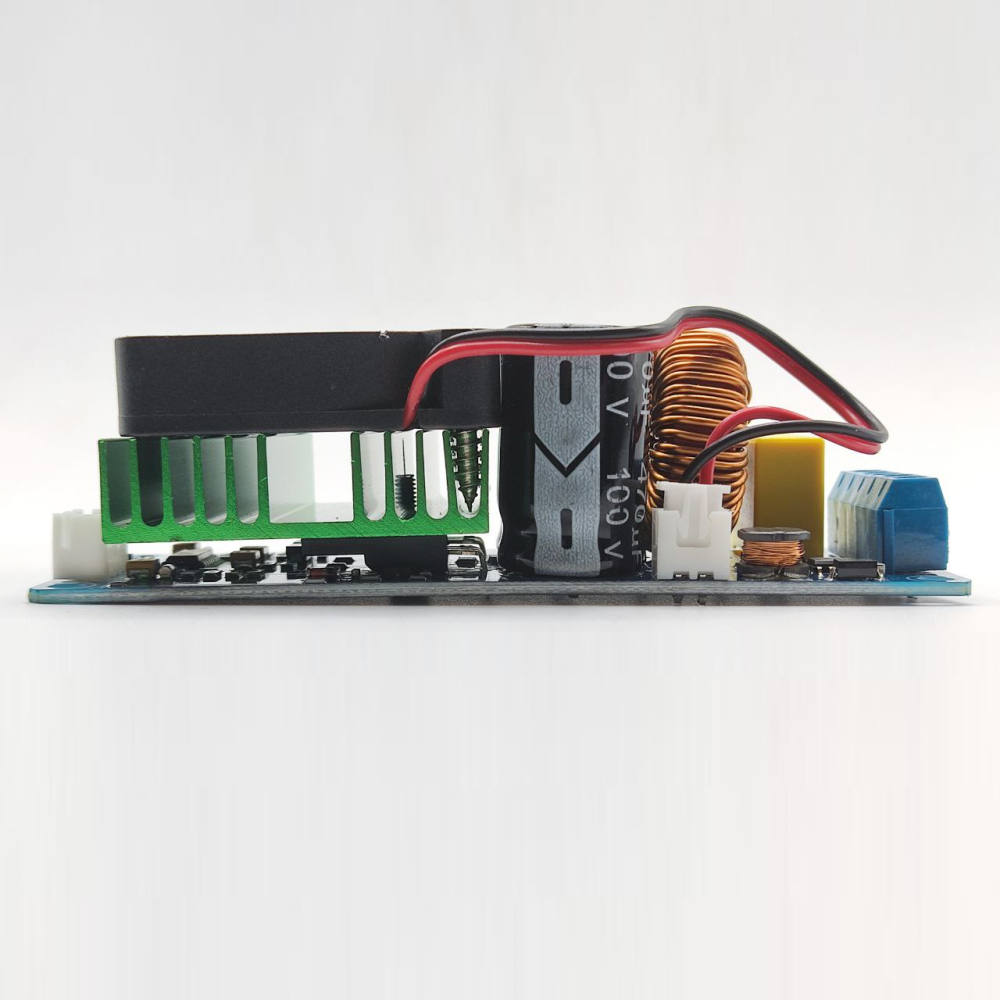

🔹 Компактний розмір (98×43×30 мм) при вазі лише ~95 г, зручний для вбудованих рішень.
Переваги:
✔ Стабільна робота навіть при високих навантаженнях.
✔ Економія енергії завдяки високому ККД.
✔ Надійні вбудовані системи захисту.
✔ Чисте і детальне звучання з низьким рівнем шуму.
✔ Легка інтеграція у готові аудіосистеми.
Застосування:
✅ Домашні та професійні Hi-Fi аудіосистеми.
✅ Сценічне звукове обладнання.
✅ Саморобні (DIY) підсилювачі потужності.
✅ Аудіопроєкти, де важлива ефективність і мала вага.

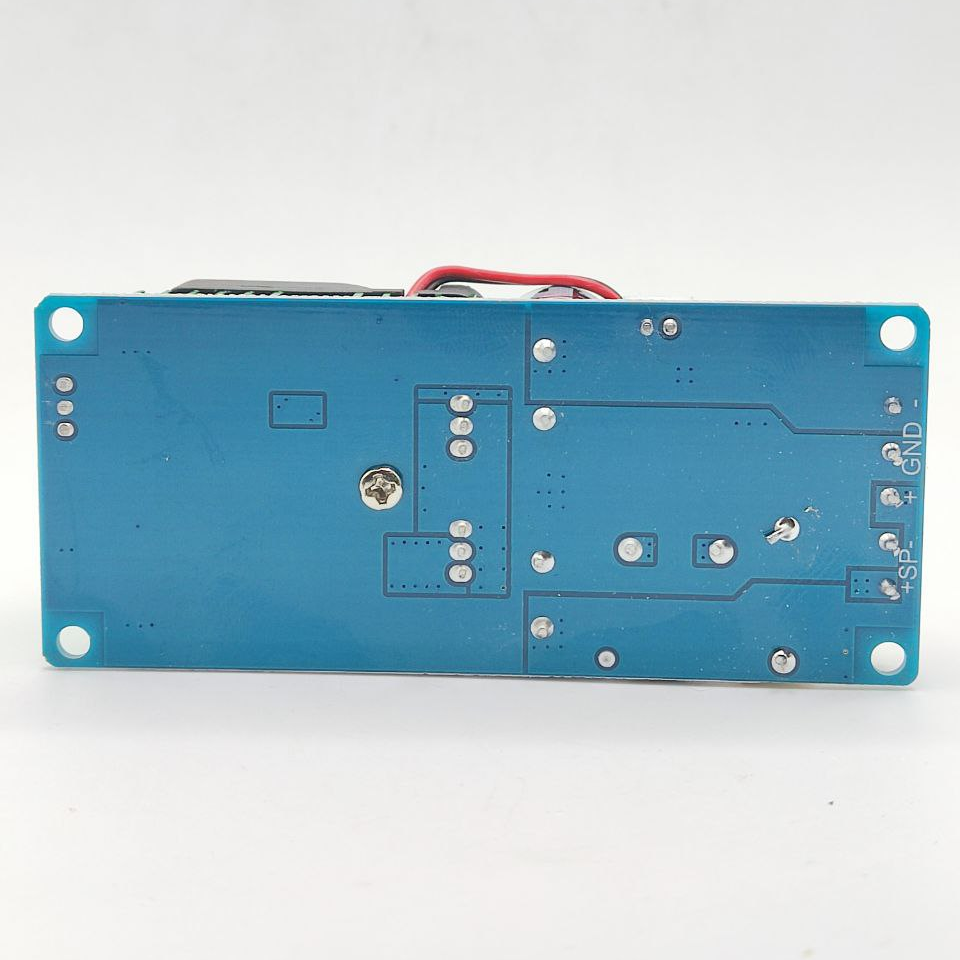

Опис інтерфейсів:
🔸 Вхід живлення: подвійний DC ±58V...±70V.
🔸 Вхід сигналу: лінійний аудіосигнал (RCA/шлейф).
🔸 Вихід: підключення до гучномовця 4–8 Ω.
📖 Інструкція до використання:
1️⃣ Використовуйте стабільне джерело живлення з подвійною напругою ±65V (у діапазоні ±58...±70V).
2️⃣ Перевірте правильність підключення полярності живлення перед подачею напруги.
3️⃣ Під’єднайте гучномовці з опором 4–8 Ω.
4️⃣ Забезпечте належне охолодження радіатора для запобігання перегріву.
5️⃣ Уникайте короткого замикання виходу, навіть якщо є захист.
6️⃣ За потреби використовуйте попередній підсилювач для підвищення вхідного сигналу.
Заходи безпеки:
⚠️ Не перевищуйте ±70V, інакше можливий вихід плати з ладу.
⚠️ Не плутайте полярність живлення — це призведе до пошкодження.
⚠️ Не використовуйте навантаження нижче 4 Ом.
⚠️ Забезпечте вентиляцію або примусове охолодження при роботі на високій потужності.
⚠️ Перед включенням перевіряйте правильність підключень.
Технічні характеристики:
⚙️ Модель: RS2092S
⚙️ Клас підсилення: D
⚙️ Робоча напруга: ±58...±70V (рекомендовано ±65V)
⚙️ Вихідна потужність: 500W (4Ω, THD 10%)
⚙️ ККД: ≥90%
⚙️ SNR: 90dB
⚙️ THD: <0.1% при 380W (4Ω) / 280W (8Ω)
⚙️ Частотний діапазон: 20Hz–20kHz
⚙️ Опір навантаження: 4–8Ω
⚙️ Коефіцієнт підсилення: 36×
⚙️ Чутливість входу: 1.5V (RMS)
⚙️ Захисти: від КЗ, від DC-зсуву, від перегріву (>100°C)
⚙️ Габарити: 98×43×30 мм
⚙️ Вага: ~95 г

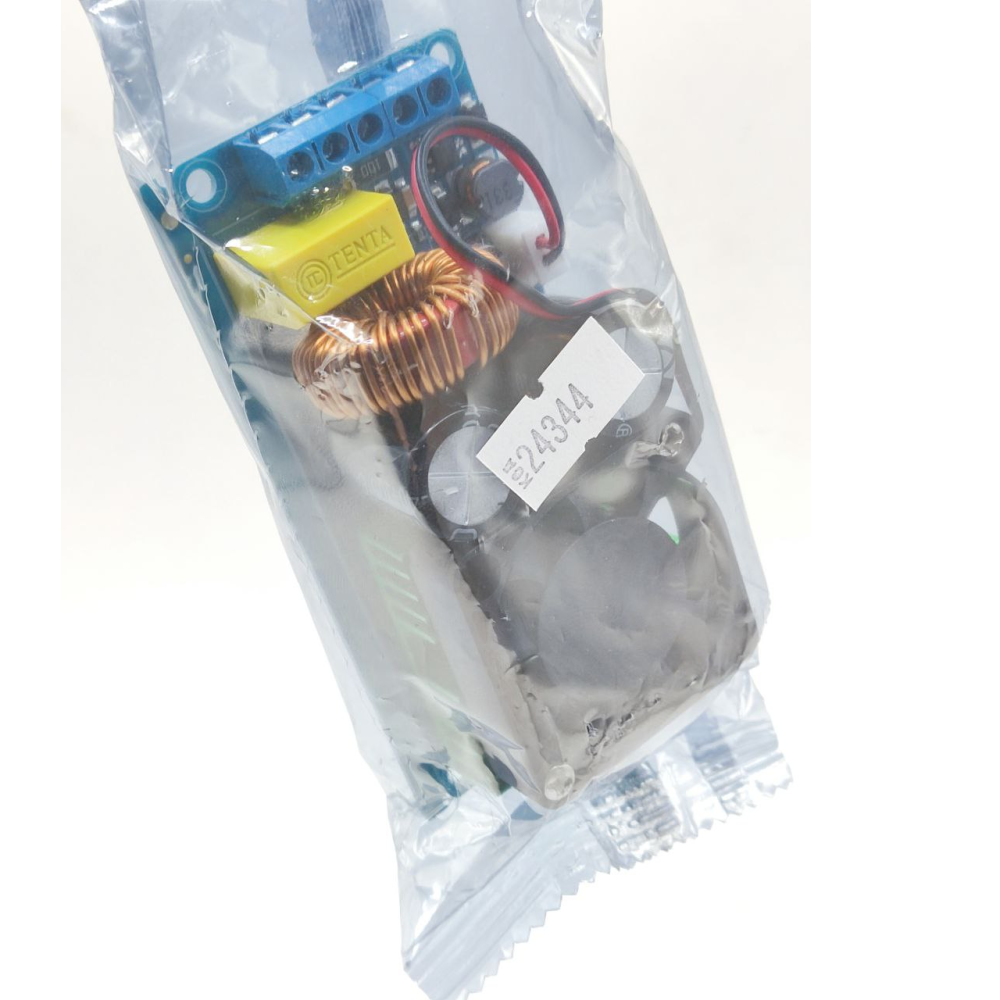

Комплектація:
📦 Плата підсилювача RS2092S — 1 шт.
Ця плата стане чудовим вибором для тих, хто шукає надійний і потужний підсилювач із мінімальними спотвореннями та високою ефективністю.
