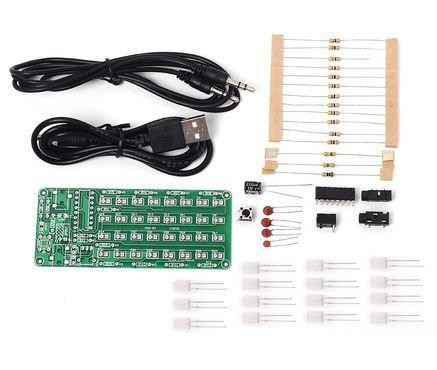

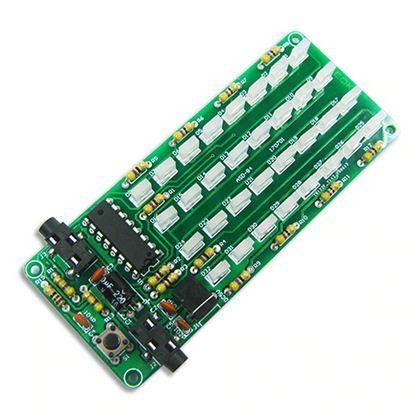

Радіоконструктор Аналізатор спектру звукових частот ASD-84 8x4 RDIY

1

Модель

ASD-84

2

Ток холостого хода

Меньше, чем 1mA

3

Пайка уровня сложности

Легкая

4

Рабочее напряжение

DC 5 V

5

Дисплей светодиодный

8*4

6

Дисплей цвет

Красный + синий

7

Светодиодный Размеры

2*5*7

6

PCB Размеры

94*39,5 мм

Имя компонента

PCB маркер

Параметр

Количество

1

Металлический пленочный резистор

R15

10ohm

1

2

Металлический пленочный резистор

RX1-RX4, RY5-RY12

47ohm

12

3

Металлический пленочный резистор

R13-R14

470 K

2

4

Керамика конденсатор с алюминиевой крышкой

C5

0,001 мкФ 102

1

5

Керамика конденсатор с алюминиевой крышкой

C2-C4

0,1 мкФ 104

3

6

Электролитический конденсатор с алюминиевой крышкой

C1

220 мкФ

1

7

Красный светодиодный

D1-D16

2*5*7 мм

16

8

Синий светодиодный

D17-D32

2*5*7 мм

16

9

Аудио разъем

J2, J3

SMD3P

2

10

Мощность разъем

J1

DC3.5

1

11

WD1084

U1

DIP-16

1

12

Кнопка

S1

6*6*5

1

13

Кабель-Переходник USB в DC кабель

100 см

1

14

Аудио кабель

100 см

1

15

Печатная плата

ASD-84

94*39,5 мм

1
