AC-DC понижуючий перетворювач 220V - 5V/12V 1A 12W (Подвійний вихід)

Ціна за 1 шт.

243.50 грн

В
                                                                    наявності 25
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (25 шт).

Оптом і в роздріб

Оптові ціни

223.70 грн./шт.

при замовленні від 3 шт.

169.20 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

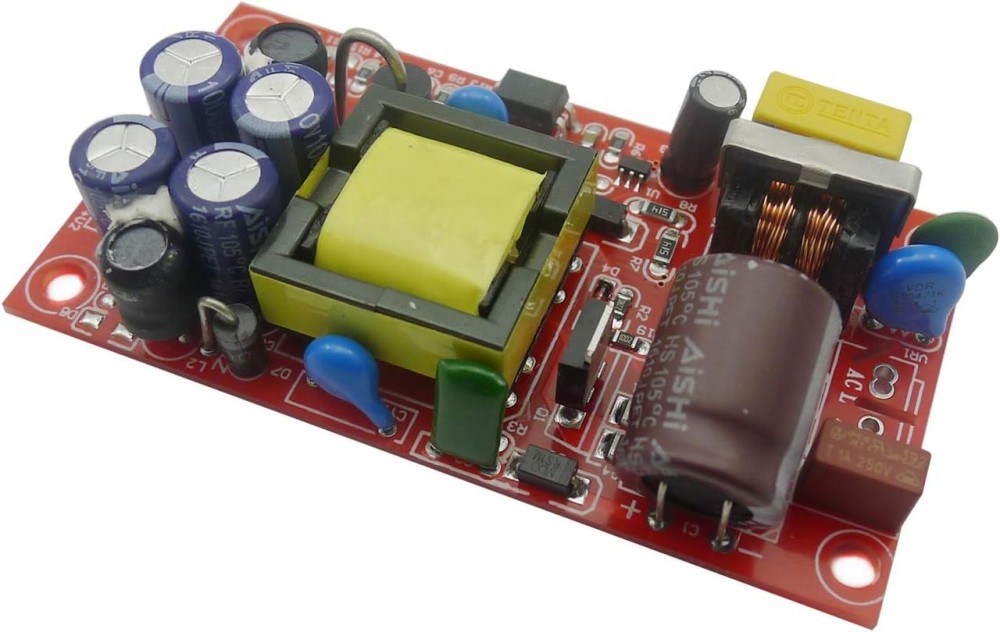

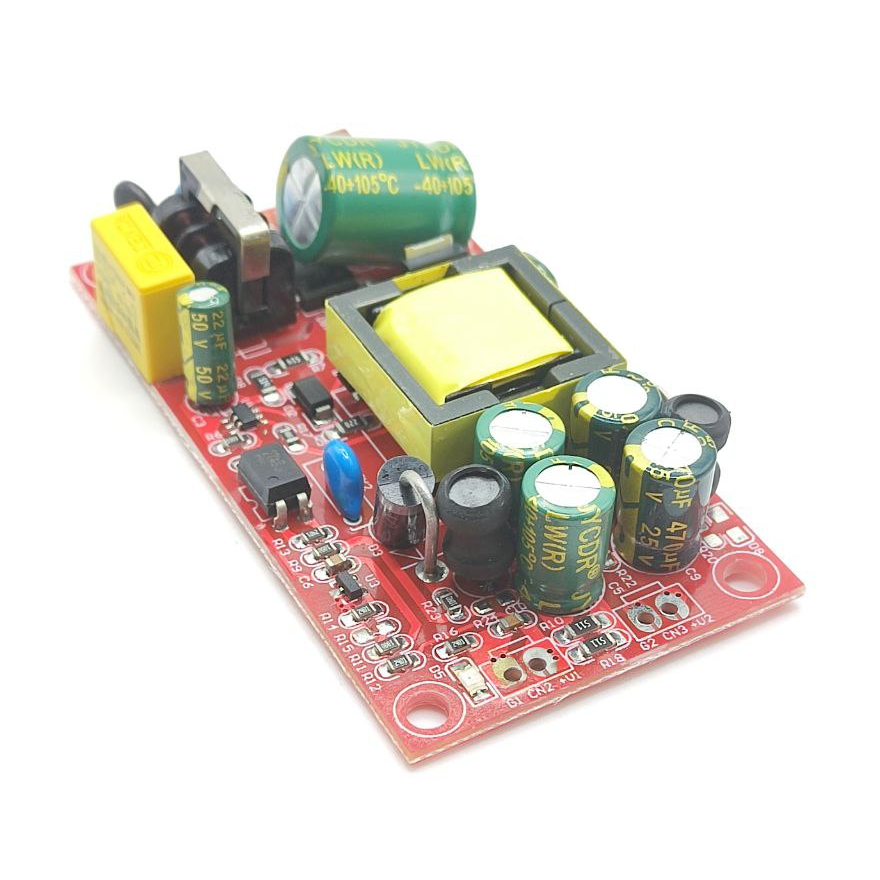

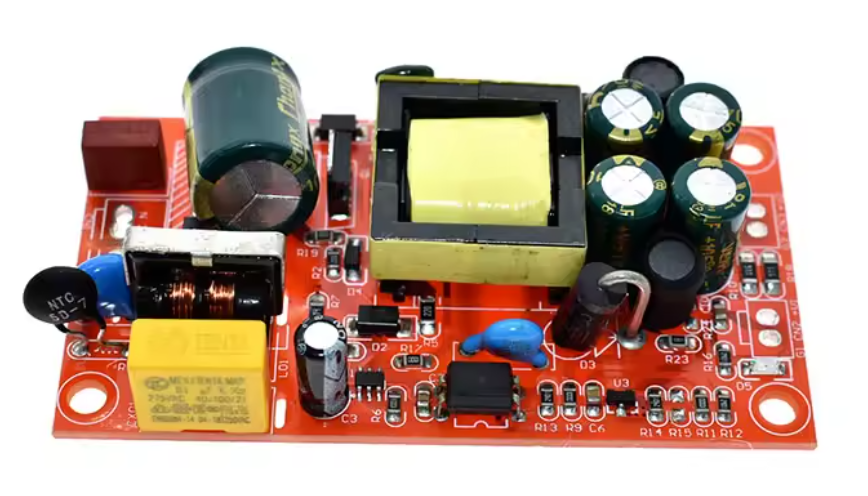

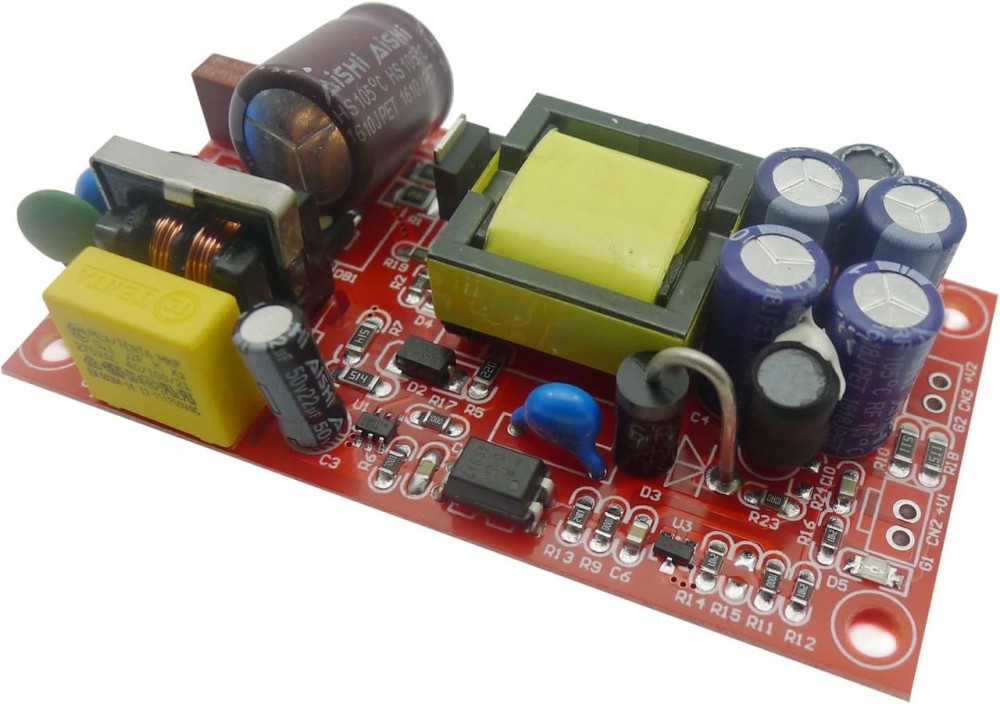

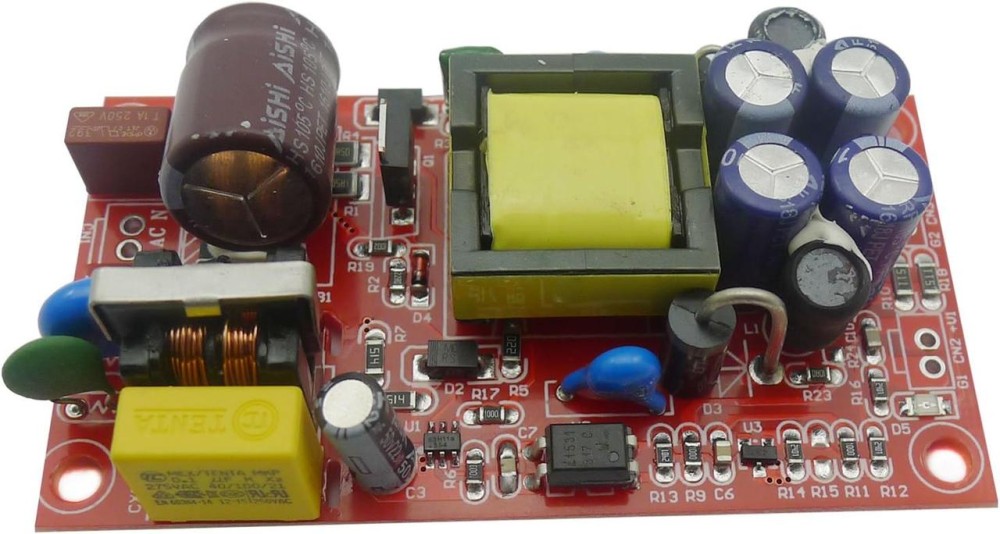

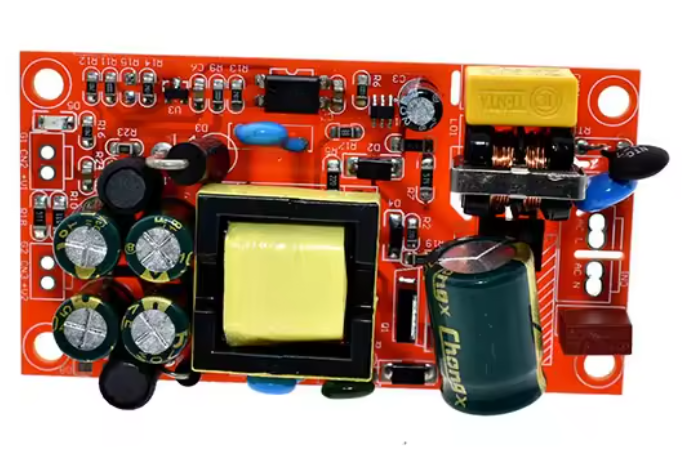

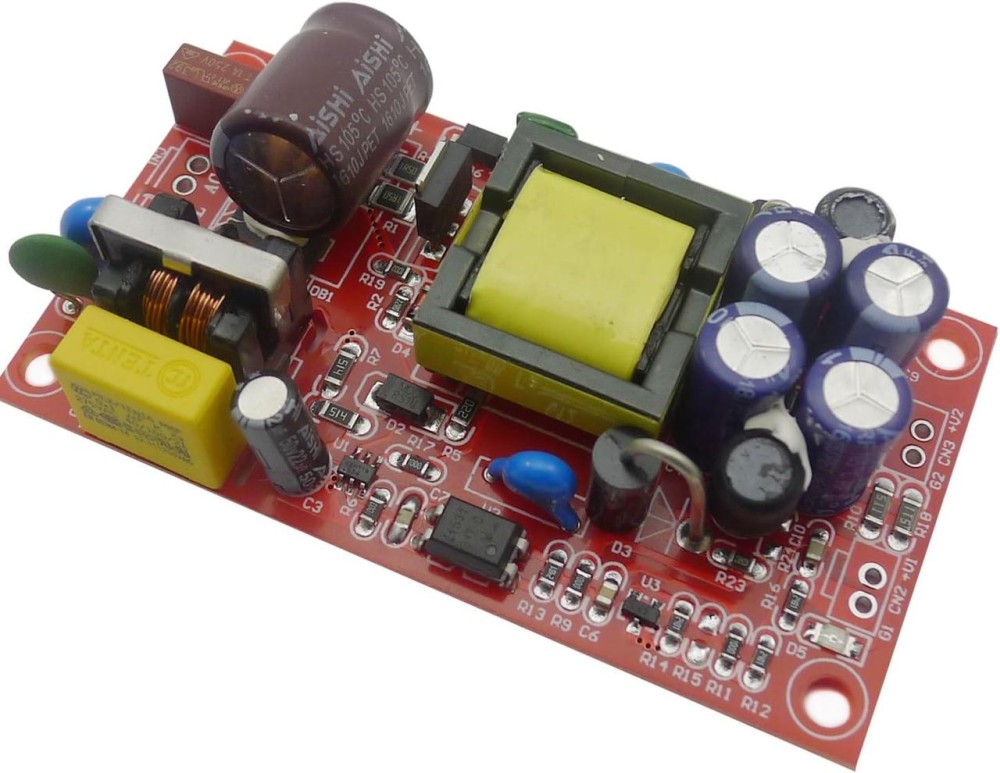

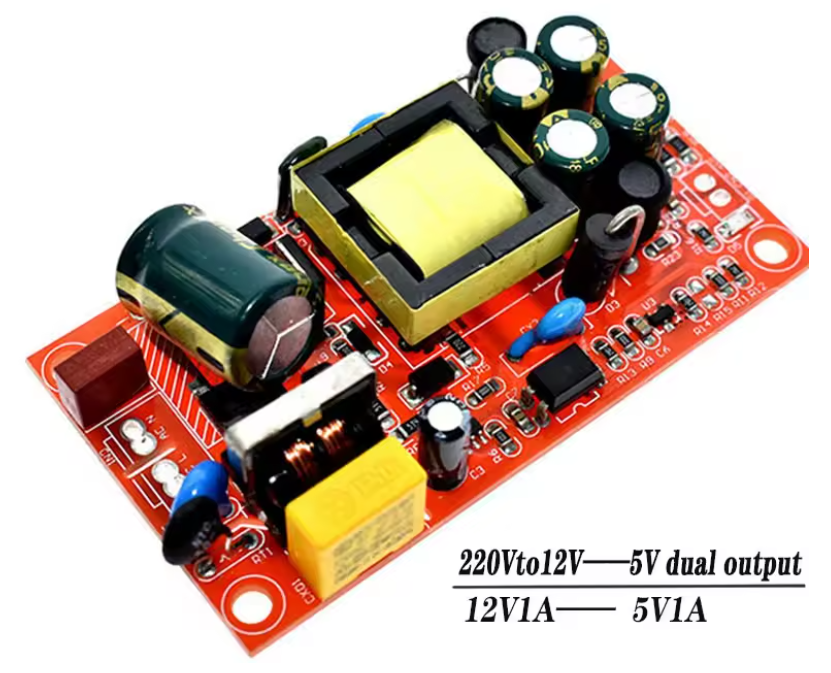

Модуль імпульсного блоку живлення AC-DC 220V → 12V/5V Dual Output, 1A

Модуль імпульсного джерела живлення SM-DLK17A — це повністю ізольований промисловий AC-DC перетворювач із подвійним виходом 12V та 5V. Завдяки надійному дизайну, високому ККД та вбудованим захистам модуль підходить для живлення побутової та промислової електроніки, мікроконтролерних систем, аудіопристроїв та світлодіодних проектів.

Особливості

🔹 Повна гальванічна ізоляція між мережею 220V і вихідними колами для підвищеної безпеки.
🔹 Подвійний вихід 12V/1A та 5V/1A забезпечує одночасне живлення двох незалежних ланцюгів.
🔹 Широкий діапазон вхідної напруги 85–265V AC (або 110–370V DC) дозволяє використовувати модуль у глобальних мережах живлення.
🔹 Вбудований EMI-фільтр знижує рівень електромагнітних завад і покращує стабільність роботи.
🔹 Підтримка захисту від перевантаження, короткого замикання та перегріву.
🔹 Оптопарна стабілізація (431 reference) гарантує точність вихідної напруги.
🔹 Індикатор живлення LED для контролю стану модуля.
🔹 Конструкція з монтажними отворами для зручного встановлення у корпус або на шасі.

Переваги

✔ Промислова якість компонентів і стабільність роботи при тривалому навантаженні.
✔ Низьке споживання у режимі очікування (менше 300 мВт).
✔ Висока ефективність перетворення до 76%.
✔ Можливість одночасного або роздільного використання виходів 5V та 12V.
✔ Компактні розміри, простота інтеграції в різні схеми.

Застосування

✅ Живлення мікроконтролерів, Arduino, ESP32, STM32.
✅ Аудіосистеми, підсилювачі, LED-стрічки.
✅ Системи автоматики, IoT, датчики, контролери.
✅ Побутові електронні пристрої з подвійною напругою живлення.

Опис інтерфейсів

🔸 Вхід: AC 85–265V або DC 110–370V (через клеми або дроти).
🔸 Вихід 1: DC 12V / 1A.
🔸 Вихід 2: DC 5V / 1A.
🔸 LED-індикатор: показує наявність вихідної напруги.

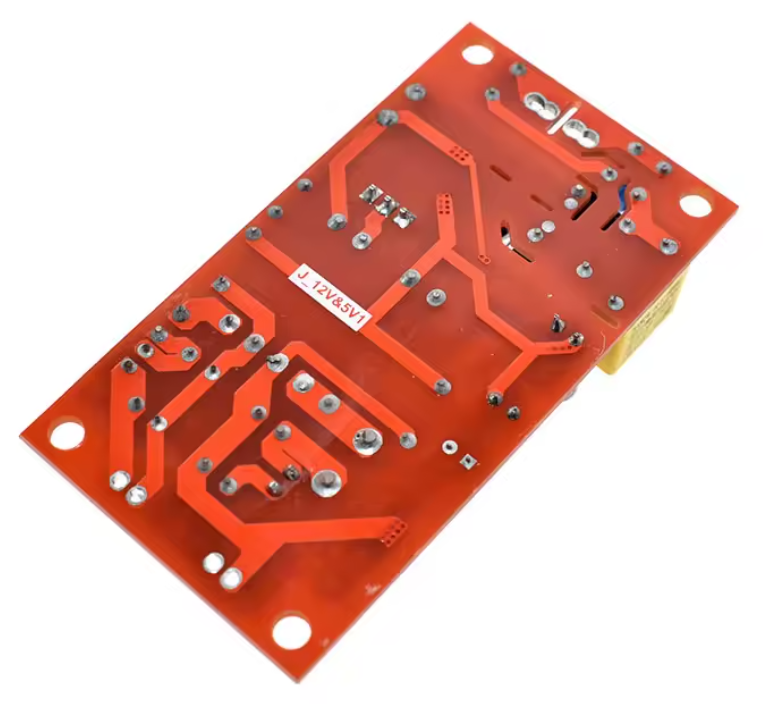

🔸 Отвори для монтажу по кутах плати.

Інструкція до використання

1️⃣ Підключіть вхід живлення до контактів AC IN (позначено на платі).
2️⃣ Перевірте правильність полярності та надійність з’єднання.
3️⃣ Під’єднайте навантаження до виходів 5V та/або 12V.
4️⃣ За бажанням використовуйте обидва виходи одночасно для оптимальної роботи.
5️⃣ Увімкніть живлення 220V AC та переконайтеся, що загорівся LED-індикатор.

Заходи безпеки

⚠️ Не торкайтесь відкритих частин плати під час роботи під напругою.
⚠️ Використовуйте лише у сухих, вентильованих приміщеннях.
⚠️ Не перевищуйте номінальні струми виходів (1A для кожного каналу).
⚠️ Заборонено підключати навантаження без належної ізоляції від корпусу.

Технічні характеристики

⚙️ Модель: SM-DLK17A
⚙️ Тип перетворювача: Імпульсний AC-DC, подвійний вихід
⚙️ Вхідна напруга: 85–265V AC / 110–370V DC
⚙️ Частотний діапазон: 47–63 Гц
⚙️ Вихідна напруга: 5V + 12V DC
⚙️ Струм виходу: 1A + 1A
⚙️ Потужність номінальна: 17W
⚙️ Точність вихідної напруги: ±1% (основна), ±10% (додаткова)
⚙️ ККД: 76%
⚙️ Споживання у режимі очікування: ≤300 мВт
⚙️ Захисти: від перевантаження, короткого замикання, перегріву
⚙️ Ізоляція: подвійна, гальванічна
⚙️ Наявність EMI-фільтра та LED-індикатора
⚙️ Робоча температура: від -20°C до +70°C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація

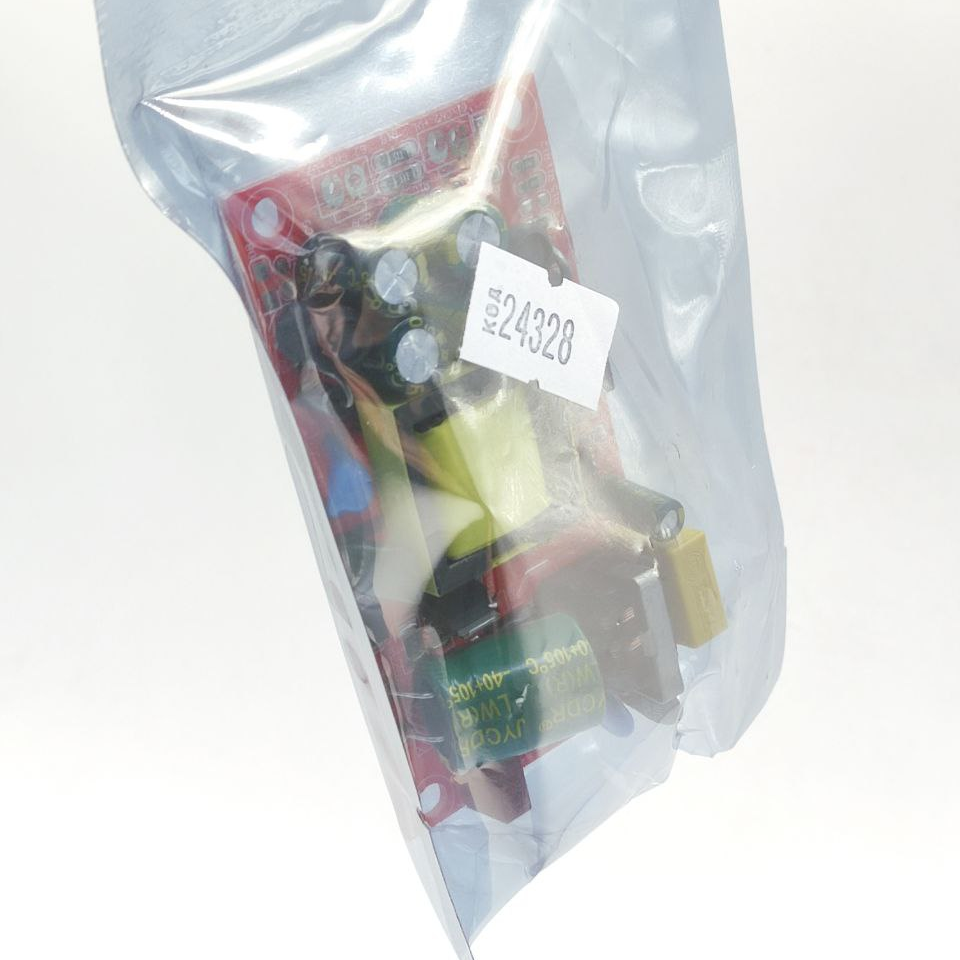

📦 Модуль імпульсного блоку живлення SM-DLK17A (AC-DC 220V → 12V/5V, 1A + 1A) — 1 шт.

Модуль SM-DLK17A — це стабільне, безпечне та ефективне рішення для живлення електроніки, де потрібні одночасно 5V і 12V. Його повна ізоляція та захисти забезпечують тривалу й надійну роботу навіть у складних умовах експлуатації.
