Код: 24303

2-канальний підсилювач TDA7377 35W*2 12V

Ціна за 1 шт.

349.40 грн

В
                                                                    наявності 3
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (3 шт).

Оптом і в роздріб

Оптові ціни

324.90 грн./шт.

при замовленні від 2 шт.

Способи оплати Умови повернення Графік роботи

Опис

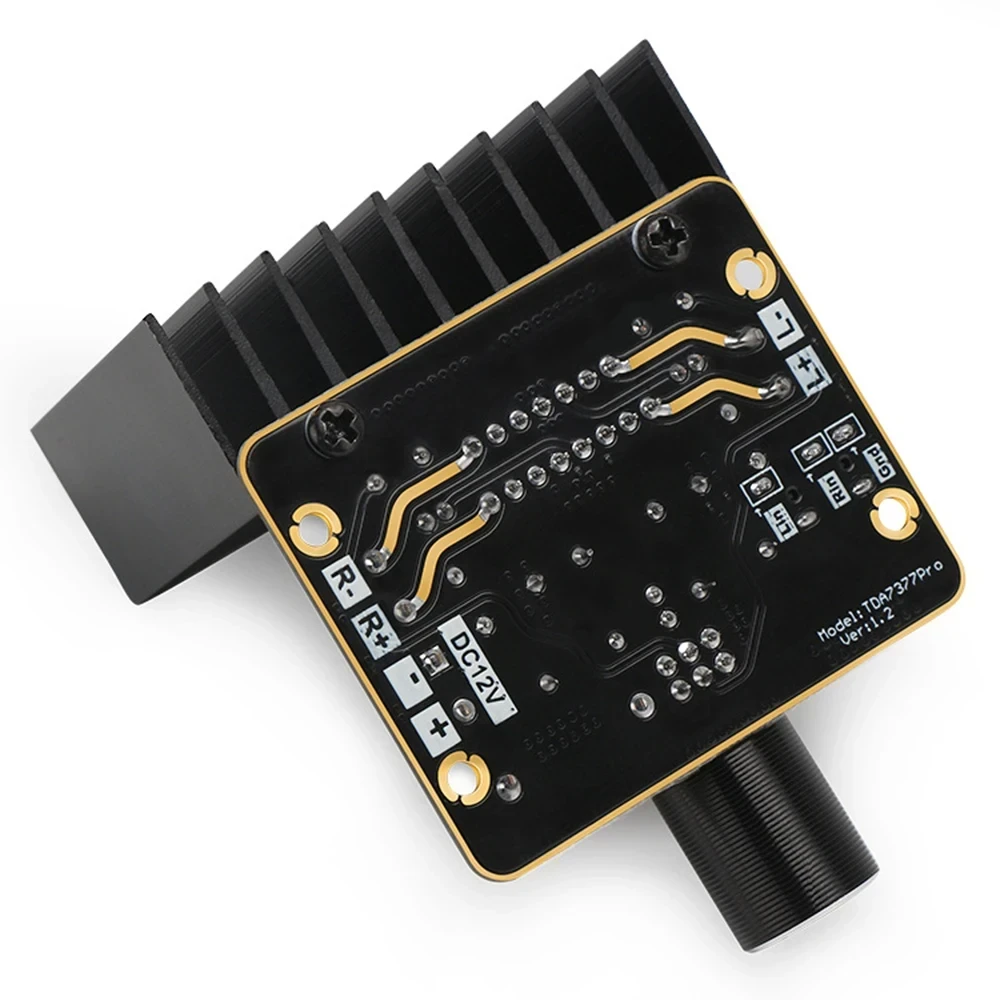

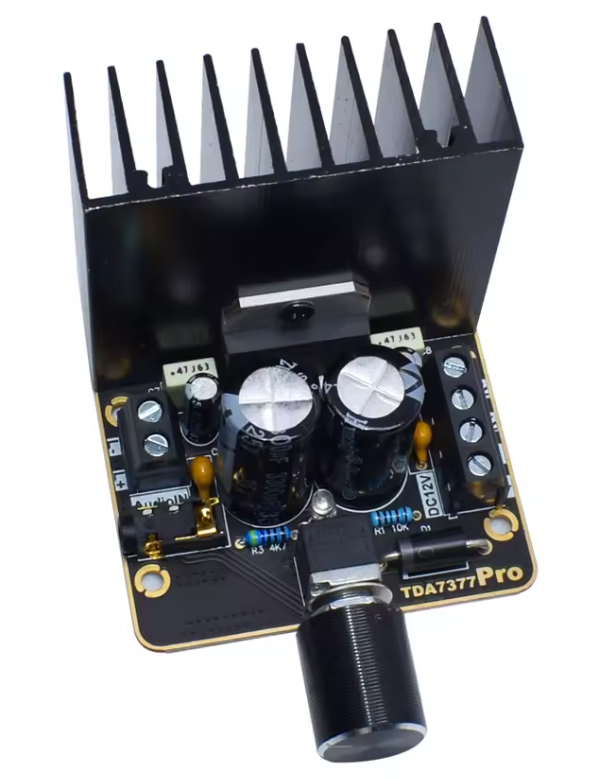

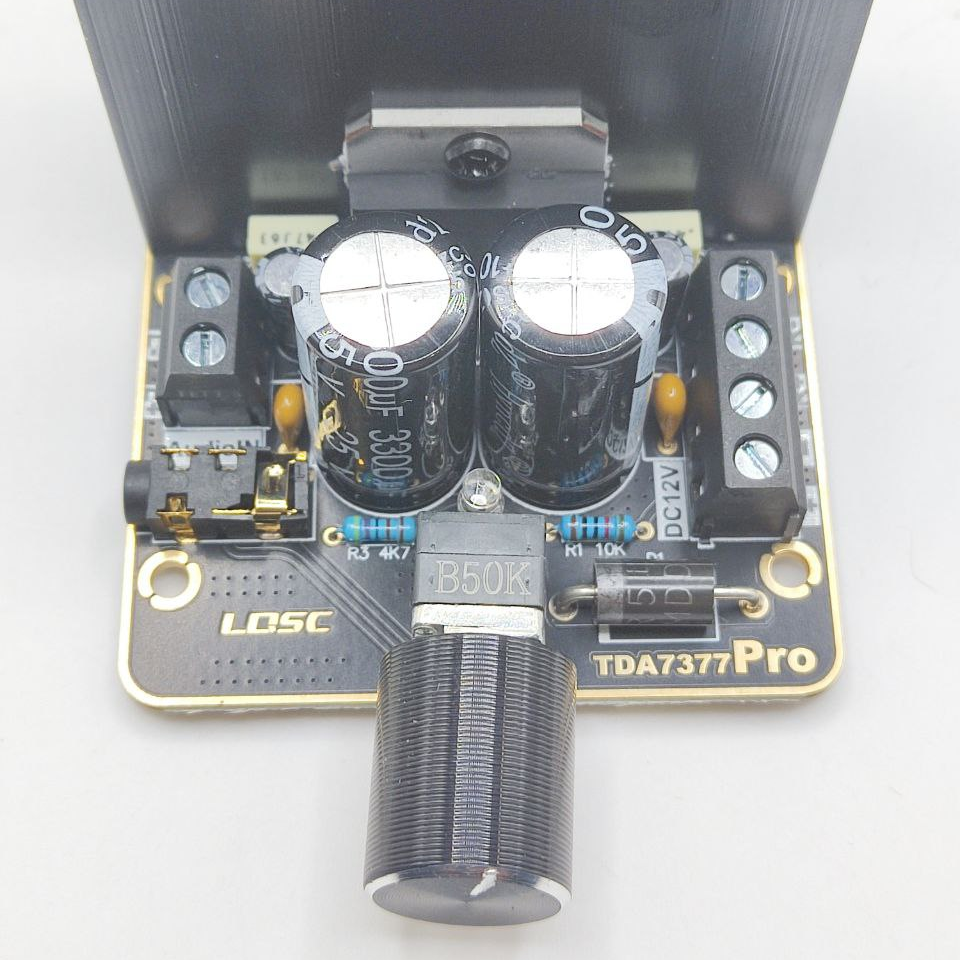

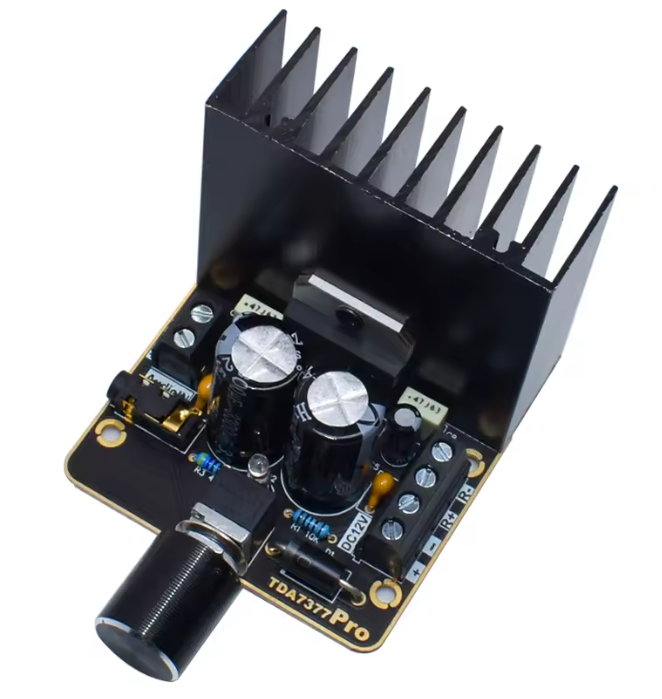

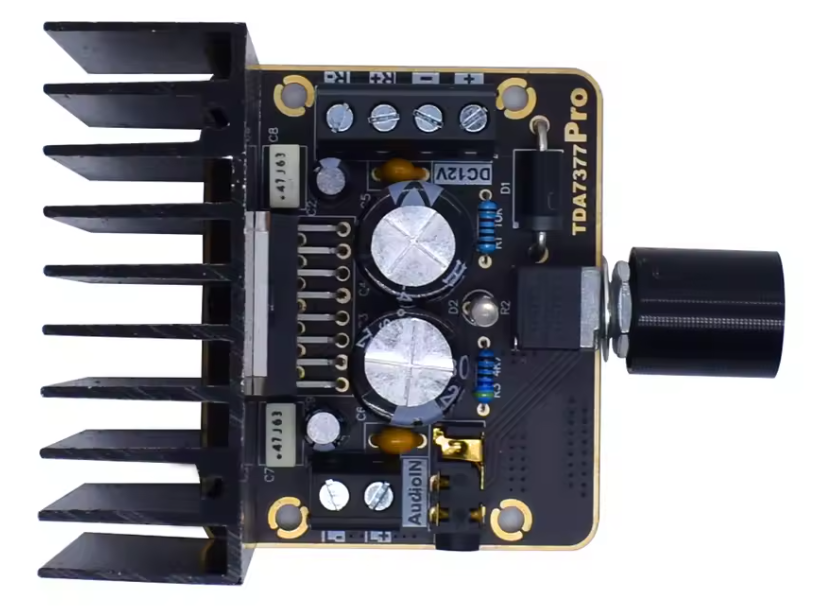

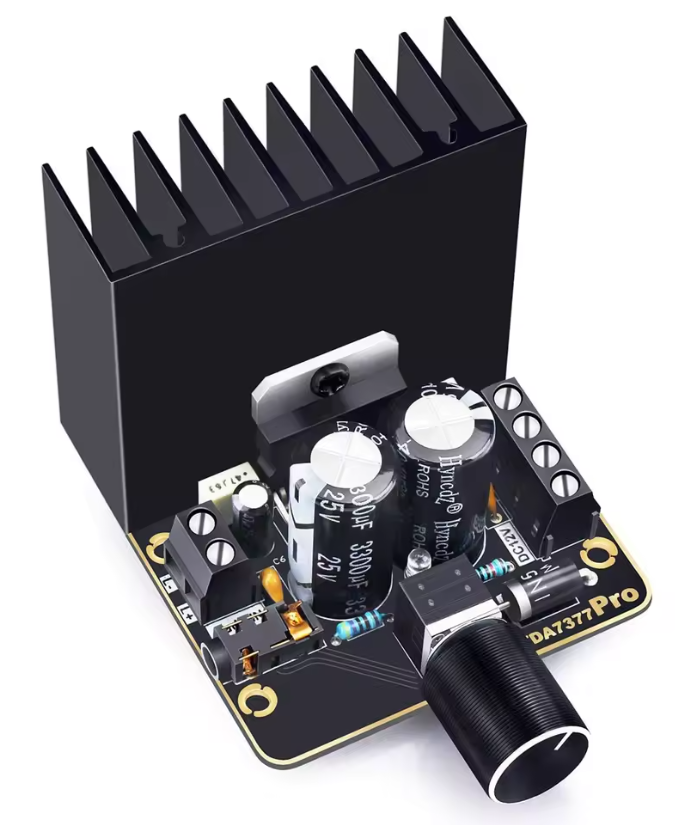

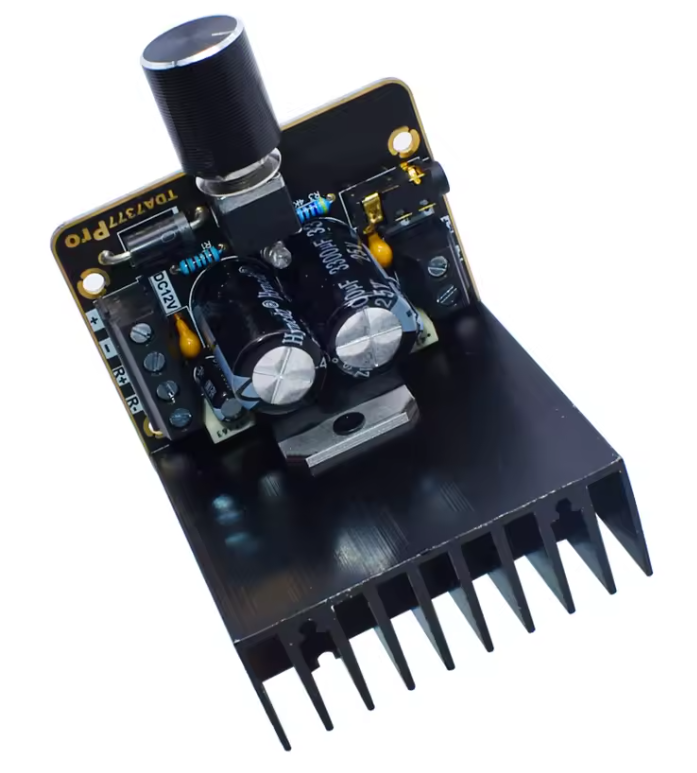

2-канальний підсилювач TDA7377 35W*2 12V

Модуль підсилювача TDA7377 — це готове рішення для створення двоканального стереопідсилювача потужністю до 35 Вт на канал. Підходить для використання в автомобільних, настільних або портативних аудіосистемах, забезпечуючи високу якість звучання, захист від перевантаження та стабільну роботу при напрузі 9–18 В постійного струму.

Особливості:
🔹 Потужність 2×35 Вт при живленні 18 В та навантаженні 4 Ом, що забезпечує чистий та глибокий стереозвук.
🔹 Підтримка динаміків з опором 4–8 Ом, що робить модуль універсальним для різних типів акустики.
🔹 Клас підсилення AB — поєднання високої ефективності та низьких спотворень.
🔹 Вхід аудіосигналу через стандартний 3.5 мм розʼєм, сумісний із будь-якими аудіоджерелами.
🔹 Наявність захистів: від короткого замикання, перегріву, перевищення струму та неправильної полярності живлення.
🔹 Регулятор гучності на платі дозволяє зручно керувати рівнем звуку без додаткових елементів.
🔹 Високоякісні конденсатори KEMET для фільтрації сигналу та стабільного звучання.
🔹 Золоте покриття розʼємів забезпечує надійний контакт та мінімальні втрати сигналу.
🔹 Міцний радіатор ефективно відводить тепло при тривалій роботі.
🔹 Компактний розмір друкованої плати дозволяє встановити модуль у невеликі корпуси.

Переваги:
✔ Висока якість звуку без спотворень навіть на високій гучності.
✔ Простота підключення та налаштування — достатньо подати живлення та аудіосигнал.
✔ Надійний захист елементів схеми від перевантаження.
✔ Підходить для модернізації старих колонок або створення нових DIY аудіопроєктів.
✔ Використання якісних матеріалів — металевих клем і двошарової плати з покриттям золотом.

Застосування:
✅ Аудіосистеми автомобілів і мотоциклів.
✅ Домашні стереосистеми, мультимедійні колонки.
✅ Саморобні портативні колонки та Bluetooth підсилювачі.
✅ Лабораторні проєкти або навчальні цілі з електроніки.

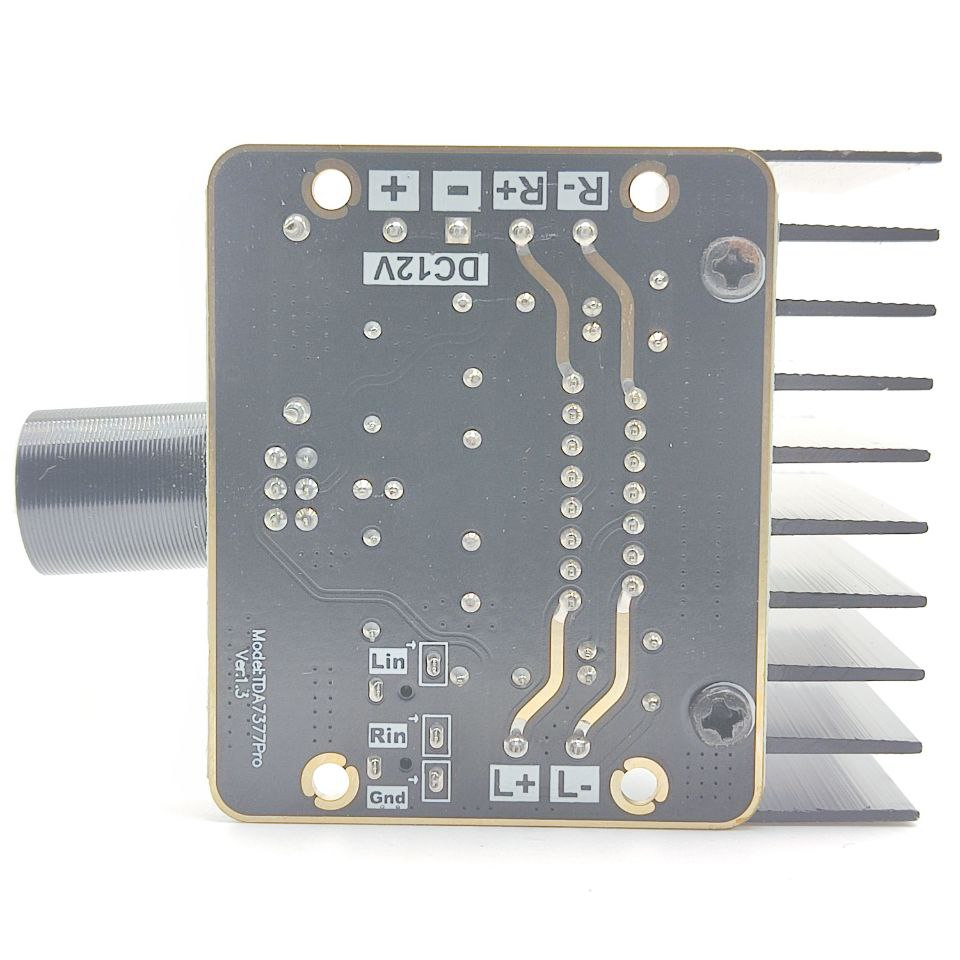

Опис інтерфейсів:
🔸 Вхід: аудіорозʼєм 3.5 мм для підключення джерела сигналу.
🔸 Вихід: гвинтові клеми для підключення динаміків (лівий та правий канал).
🔸 Живлення: гвинтові клеми “+12V” і “GND”.

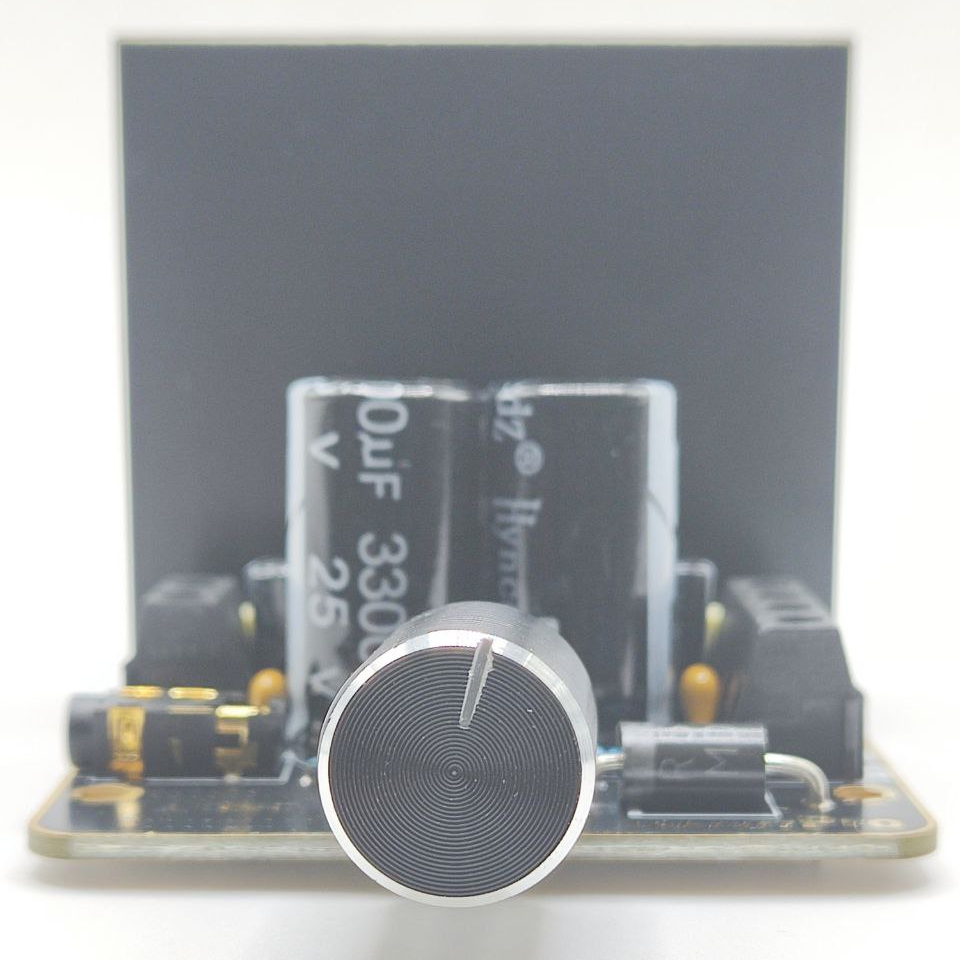

🔸 Регулятор гучності — поворотна ручка потенціометра на панелі.
🔸 Радіатор — розташований ззаду, забезпечує ефективне охолодження.

Інструкція до використання:
1️⃣ Під’єднайте модуль до джерела живлення 12 В (9–18 В).
2️⃣ Підключіть динаміки 4–8 Ом до відповідних виходів.
3️⃣ З’єднайте джерело сигналу з аудіовходом 3.5 мм.
4️⃣ Увімкніть живлення і повільно відрегулюйте гучність потенціометром.
5️⃣ Не перевищуйте рекомендовану напругу живлення, щоб уникнути пошкодження модуля.

Заходи безпеки:
⚠️ Не підключайте модуль при зворотній полярності живлення.
⚠️ Заборонено підключати динаміки під час роботи підсилювача.
⚠️ Забезпечте надійне охолодження при тривалій роботі на високій гучності.
⚠️ Не використовуйте біля джерел вологи або високих температур.
⚠️ Не допускайте короткого замикання в ланцюзі навантаження.

Технічні характеристики:
⚙️ Модель: DIY TDA7377
⚙️ Тип: 2-канальний стереопідсилювач класу AB
⚙️ Робоча напруга: DC 9–18 В (рекомендовано 12 В)
⚙️ Максимальна вихідна потужність: 2×35 Вт (18 В / 4 Ом)
⚙️ Опір динаміків: 4–8 Ом
⚙️ Захисти: від зворотного підключення живлення, короткого замикання, перевантаження по струму, перегріву
⚙️ Вхід: 3.5 мм аудіо
⚙️ Матеріал плати: склотекстоліт з золотим покриттям
⚙️ Конденсатори: KEMET
⚙️ Габарити плати: 46×55.5×28 мм
⚙️ Габарити з радіатором: 75.5×55.5×53.5 мм
⚙️ Отвір під ручку потенціометра: 7 мм
⚙️ Вага: 79 г
⚙️ Робоча температура: -20°C…+70°C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

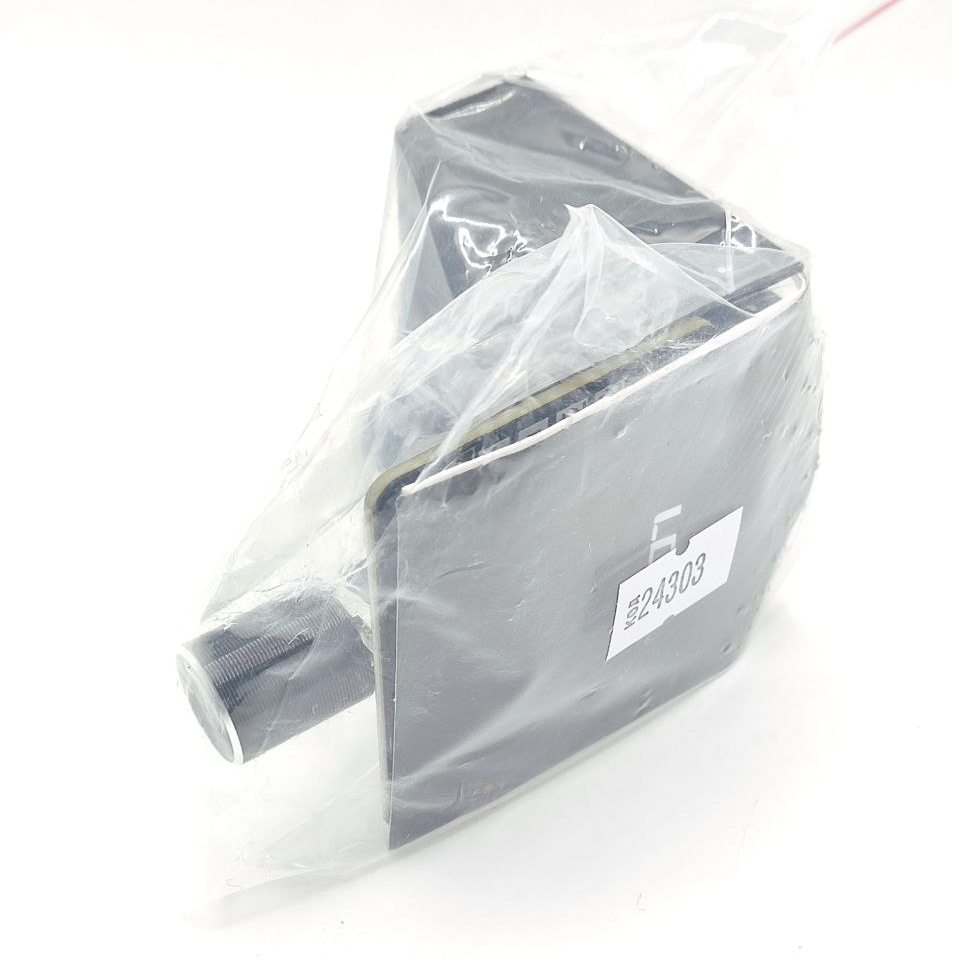

📦 Модуль підсилювача звуку TDA7377
📦 Радіатор охолодження (вбудований)
📦 Посібник користувача (EN, CN)

Модуль TDA7377 — ідеальне рішення для тих, хто шукає компактний, надійний і якісний стереопідсилювач для автомобіля, дому або DIY-проєктів. Простота підключення, універсальність динаміків та наявність захистів роблять його безпечним та ефективним у використанні, забезпечуючи чисте та стабільне звучання навіть при високій потужності.
