Код: 23016

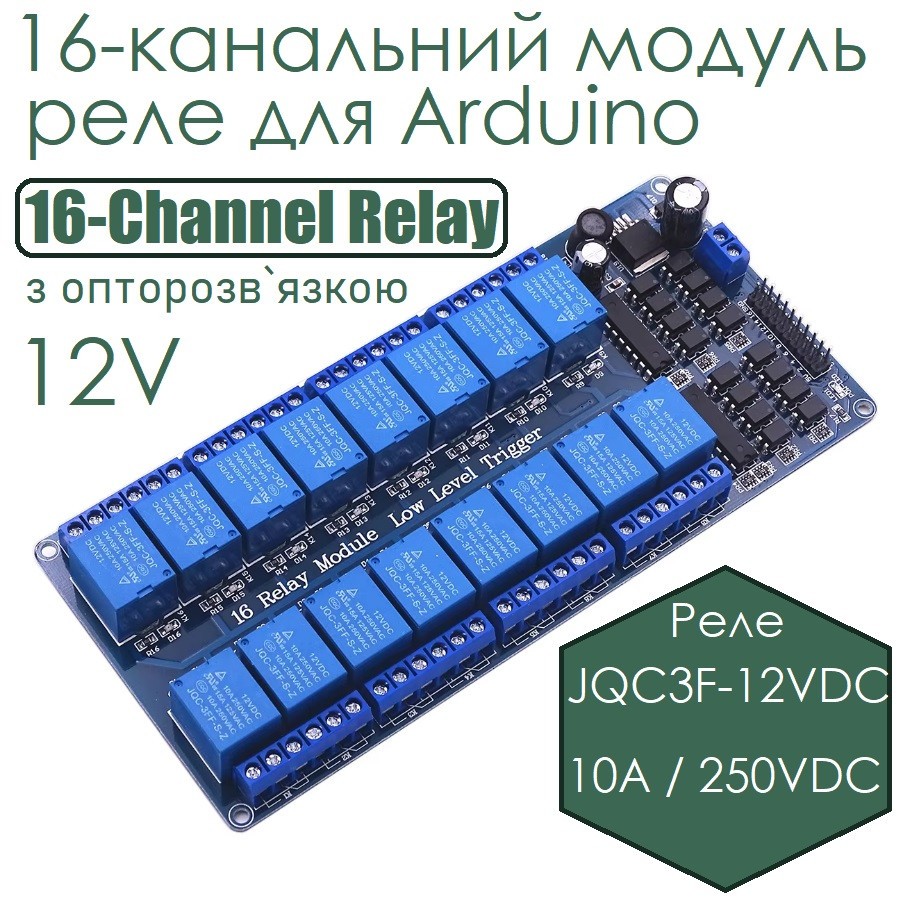

16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв`язкою

Ціна за 1 шт.

303.40 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

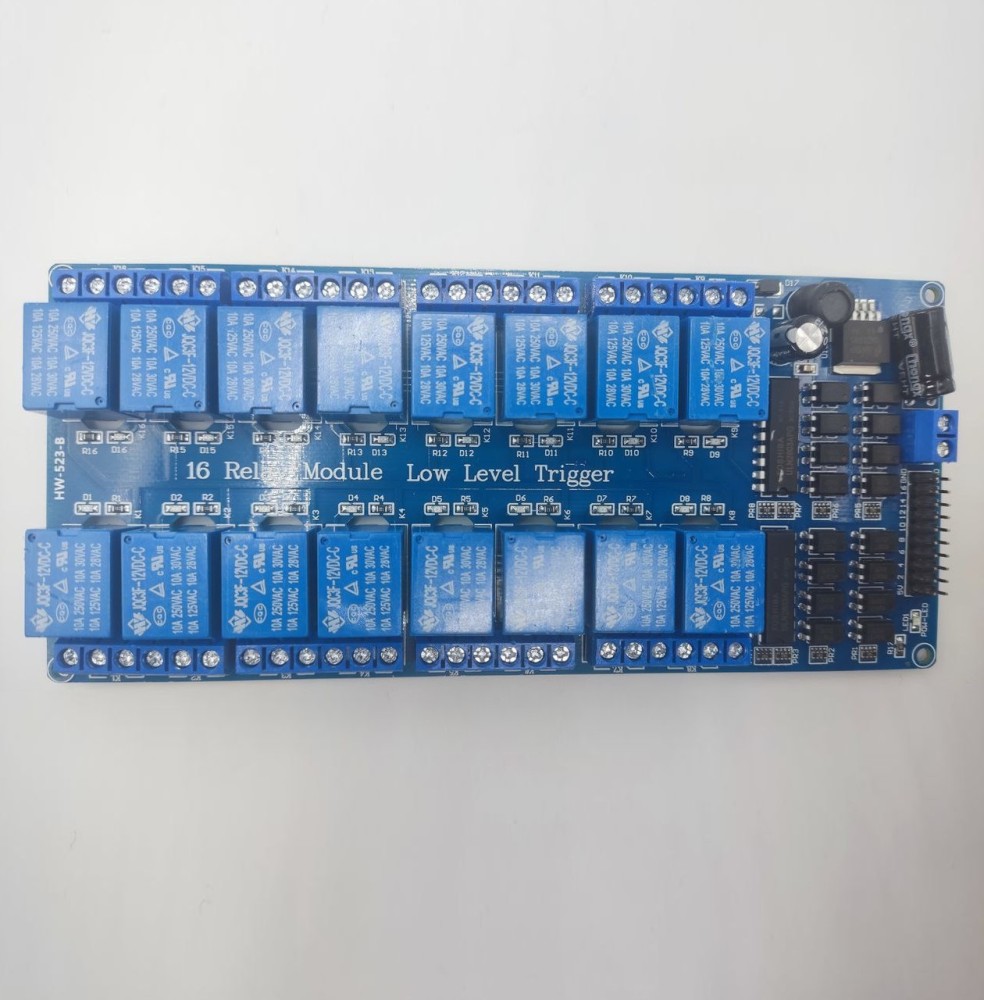

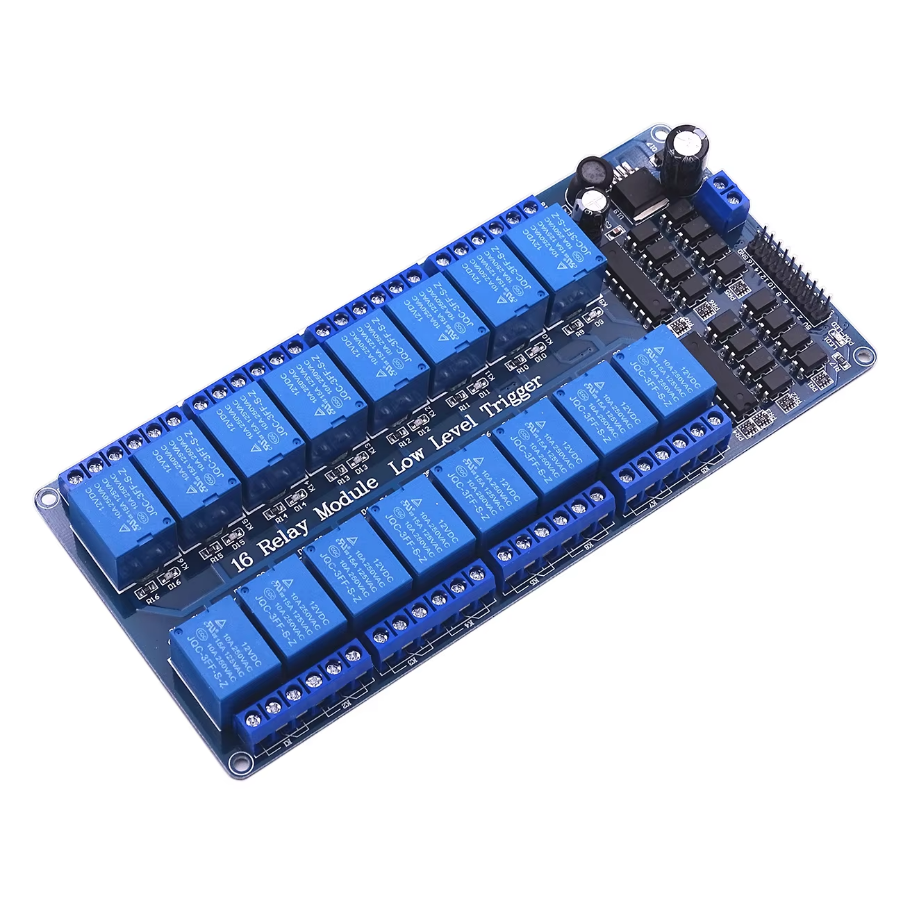

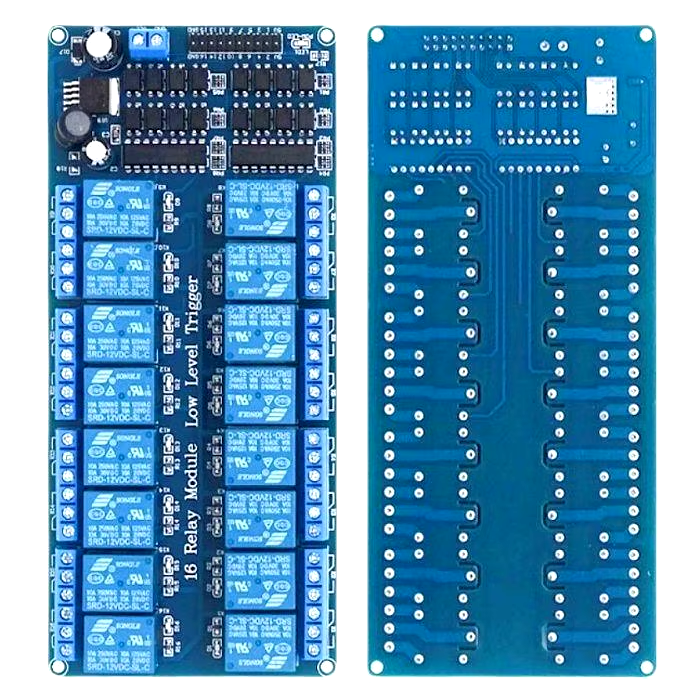

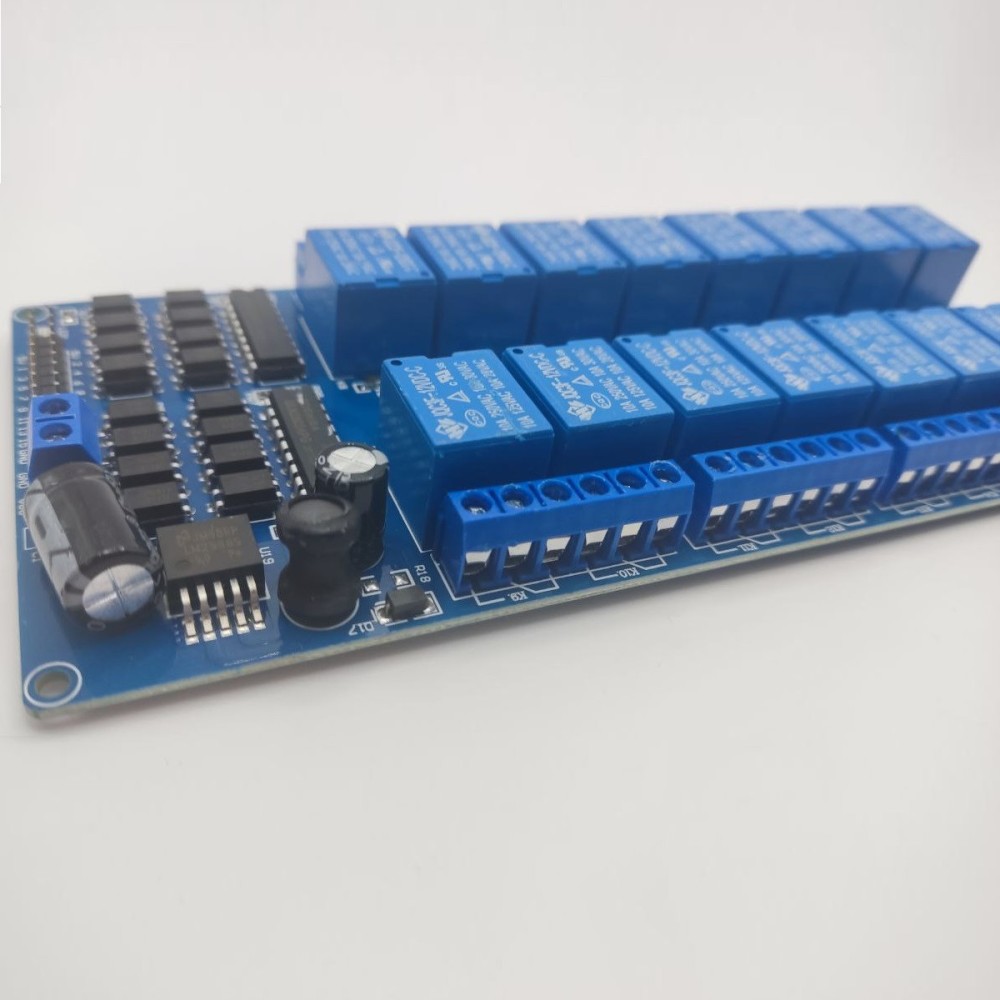

16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв`язкою

16-канальний модуль реле для Arduino 12V 16-Channel Relay – це багатофункціональний модуль, призначений для керування різноманітними пристроями на основі сигналів низької напруги. Завдяки опторозв’язці та підтримці високого струму, цей модуль є чудовим вибором для автоматизації, контролю навантажень та інших проектів з використанням мікроконтролерів, таких як Arduino, ARM, AVR та інші.

Особливості:

Діапазон напруги керуючого сигналу: Сигнал тригера працює з низьким рівнем від 0 до 2 В, а напруга високого рівня не повинна перевищувати 5 В.
Опторозв'язка: Використовується оптопара для ізоляції сигналу, що забезпечує стійкість до перешкод і стабільну продуктивність. Для активації потрібен тригерний струм лише 3 мА.
Можливість індивідуального керування: Кожен із 16 каналів можна вмикати або вимикати незалежно один від одного.
Вихідні параметри: Можливість підключення навантаження до 220В AC 10A або до 30В DC 10A.
Незалежні контакти: Кожне реле має незалежні загальні контакти (COM), що забезпечує зручність підключення різних сигналів.
Індикатори стану: Кожне реле має світлодіодний індикатор для візуального відображення стану (вкл/викл).
Просте підключення: Дизайн інтерфейсів з клемами для зручного підключення навантажень і живлення.

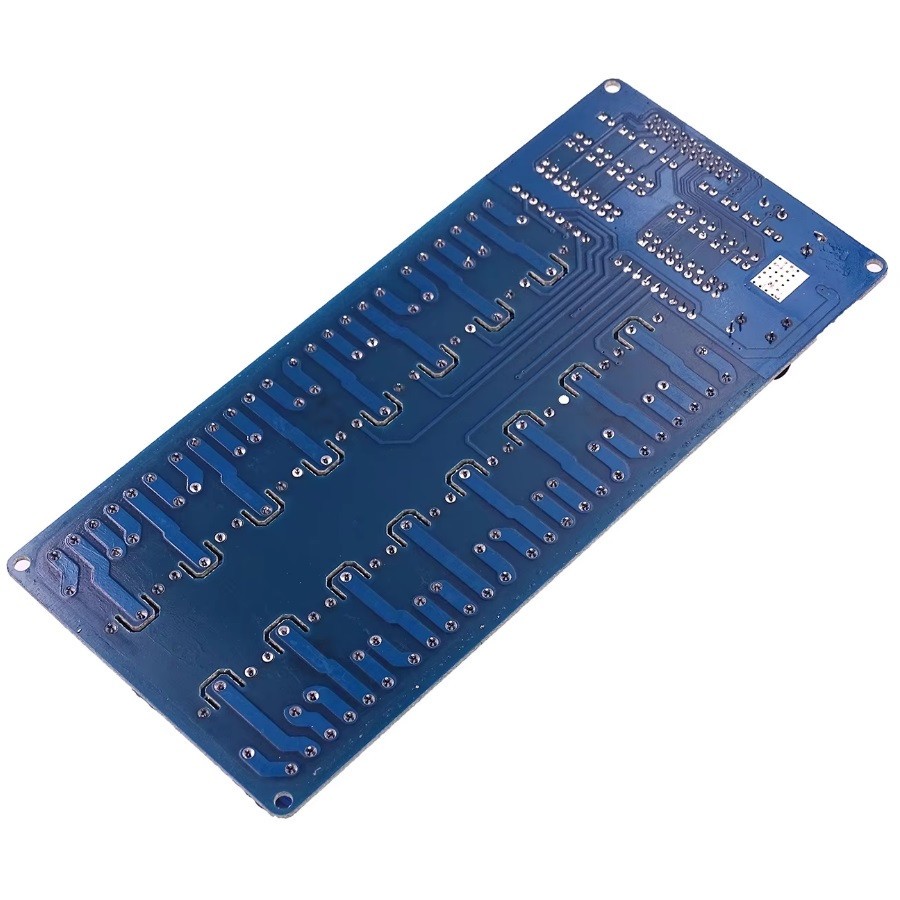

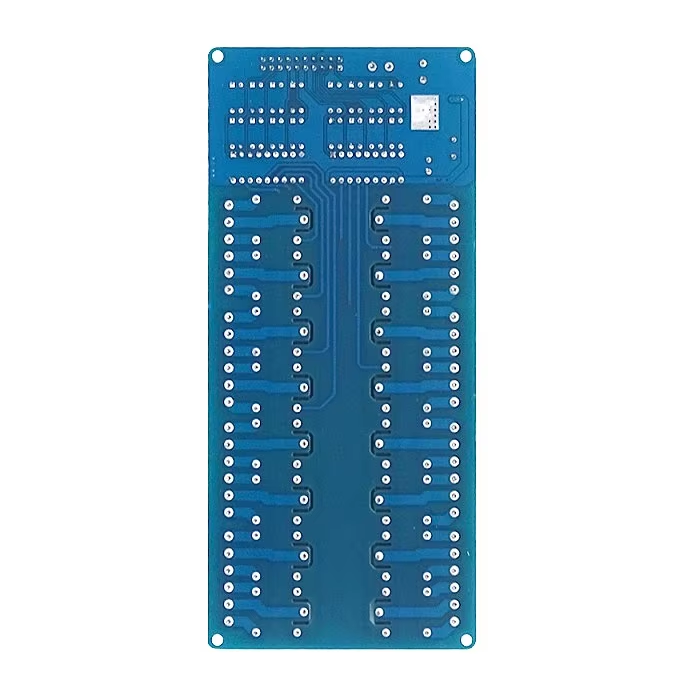

Зручний монтаж: На друкованій платі передбачено 4 монтажні отвори для кріплення.
Низький струм споживання: Струм одного реле становить 15-25 мА.

Переваги:

Оптична ізоляція: Захищає від перешкод і покращує стабільність роботи в складних умовах.
Масштабованість: Можливість керування одразу 16 каналами робить модуль універсальним для великих проєктів автоматизації.
Незалежні реле: Кожне реле має окремий COM порт, що дозволяє підключати різноманітні пристрої.
Простота інтеграції: Модуль легко працює з Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 та іншими контролерами з логікою TTL.
Міцність: Металевий корпус і надійні компоненти забезпечують довговічність роботи.

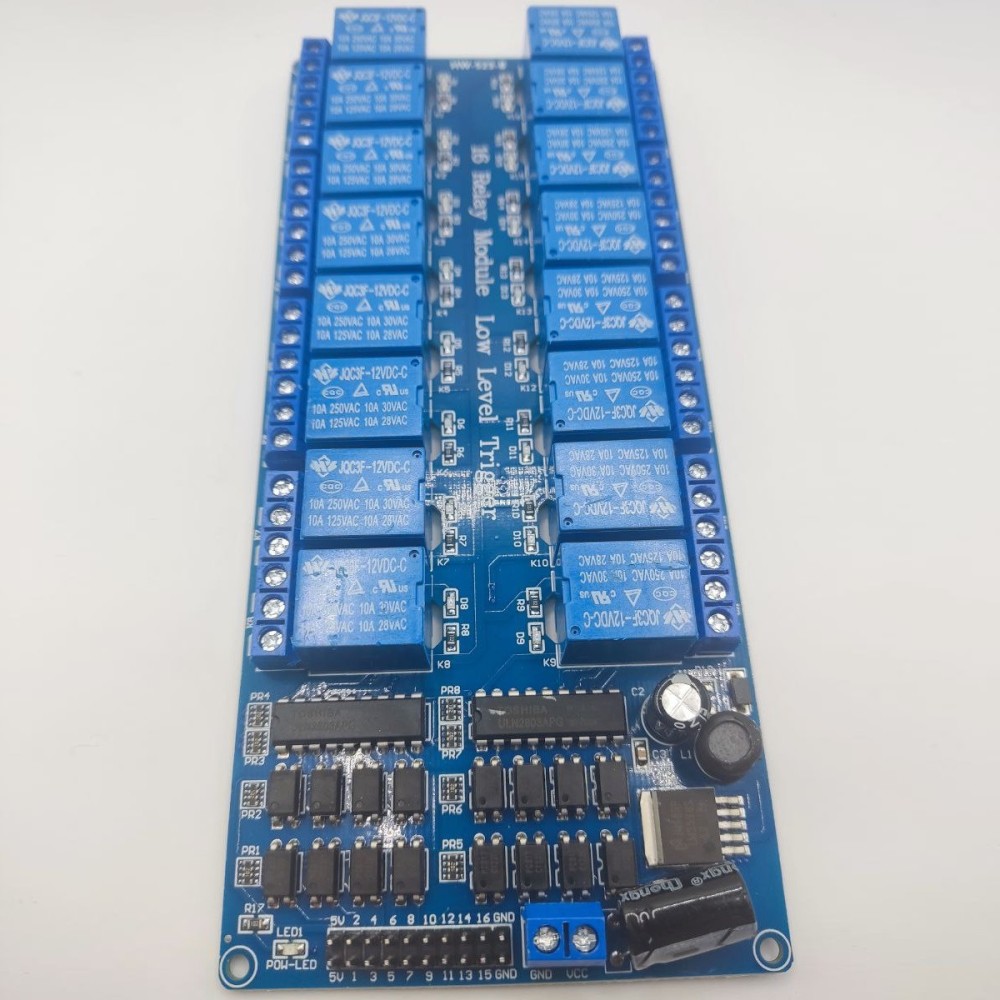

Релейний модуль має три інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера), для підключення керованих приладів до реле, для підключення живлення 12В:

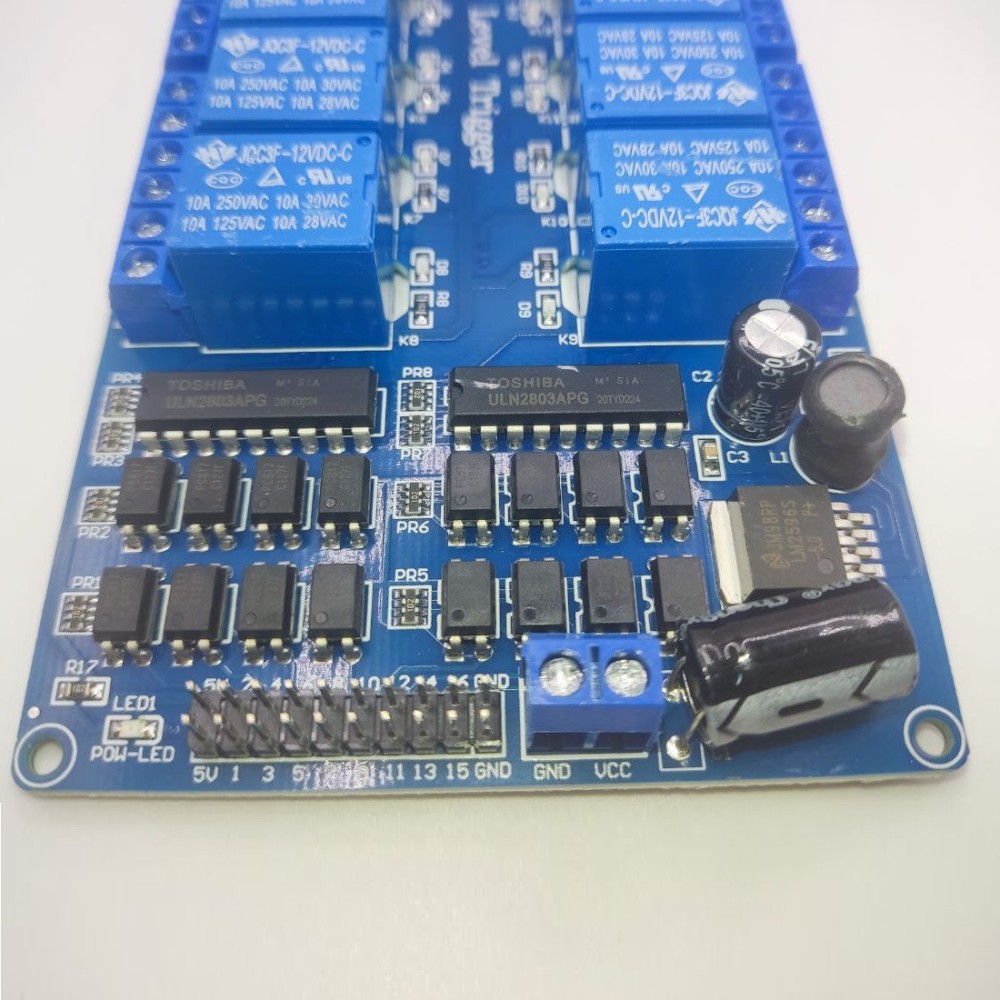

для підключення релейного модуля до керуючого пристрою використовується 20-піновий інтерфейс. Контакти GND і 5V для підключення 5, висновки 1 - 16 для підключення керуючого сигналу;
для підключення керованих приладів до реле на платі є 48 контактів-затискачів (по 3 на кожне реле);
для підключення живлення 12 В використовується 2 контакти затискача.

Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей).

Застосування:

Автоматизація будівель
Системи дистанційного керування
Керування освітленням та іншими електроприладами
Проєкти на основі Arduino та інших мікроконтролерів
Інші електронні проєкти, які потребують багатоканального керування

Технічні характеристики:

Кількість каналів: 16
Робоча напруга: 12 В DC
Напруга керуючого сигналу: 0-2 В (низький рівень), до 5 В (високий рівень)
Максимальна комутація: 10A 250V AC або 10A 30V DC
Струм одного реле: 15-25 мА
Інтерфейс керування: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, логіка TTL
Розмір друкованої плати: 178×80×18 мм
Вага: ~230 г

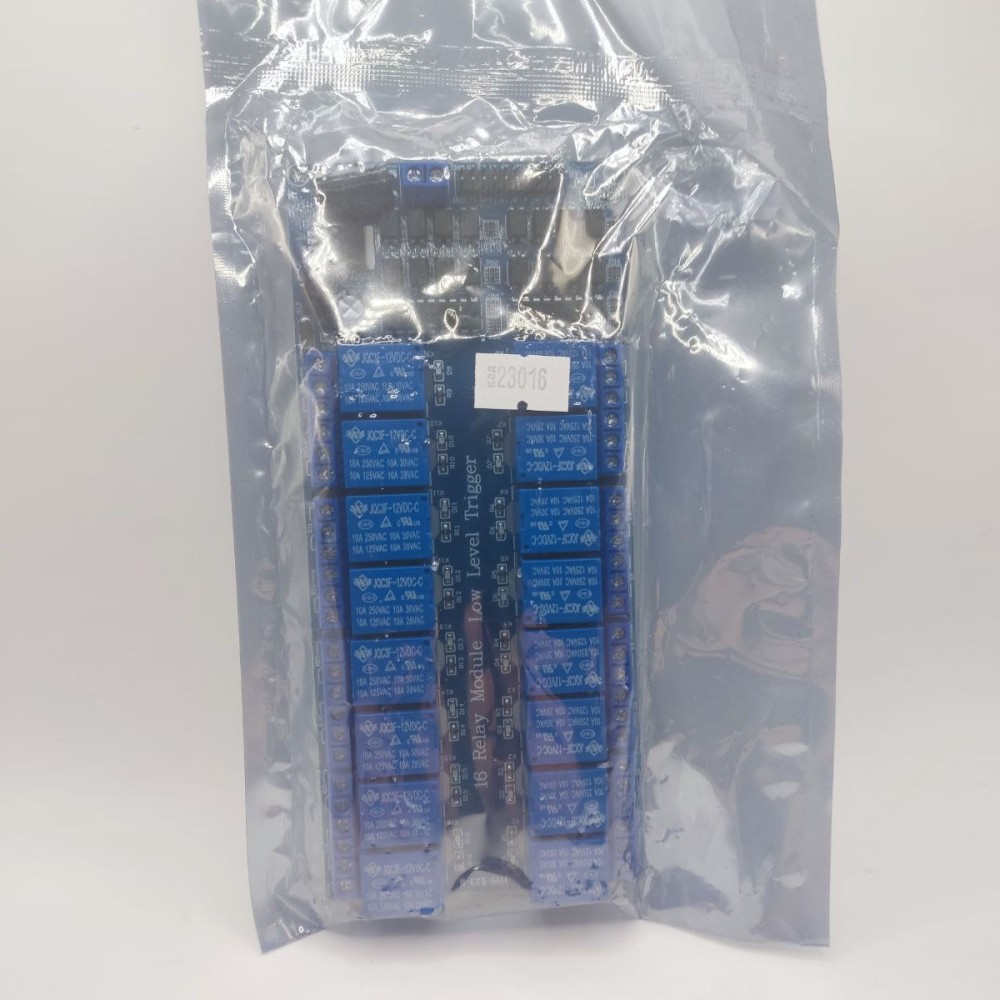

Комплектація:

1 * 16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв’язкою

16-канальний модуль реле для Arduino 12V – це потужний інструмент для керування електроприладами через мікроконтролери, що підтримують логіку TTL. Він має високу стійкість до перешкод, зручний у використанні та ідеально підходить для проєктів з автоматизації завдяки можливості комутації великої кількості навантажень.
