Код: 19372

2 в 1 Амперметр/вольтметр 200V/10A 4 розряди вбудовний

Ціна за 1 шт.

277.60 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

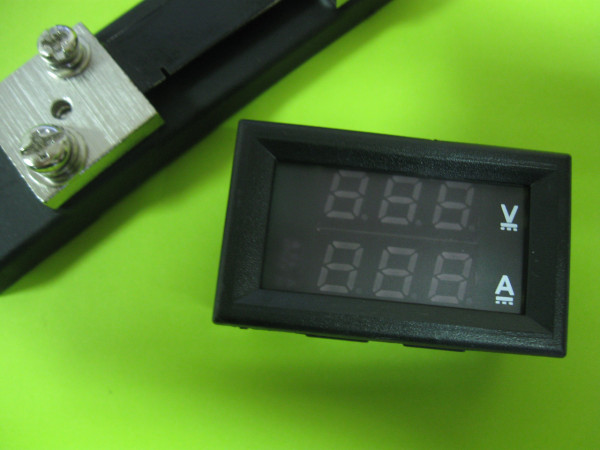

Цифровой вольтметр-амперметр предназначен для одновременного измерения напряжения и силы тока в электрической цепи. Измеритель можно использовать в различных электрических цепях, приборах, где необходима визуализация напряжения и силы тока, и т.д.

Устройство спроектировано на базе двух семисегментных индикаторов, 2 подстроечных резисторов, встроенного шунта и т.д. Индикатор представляет собой 4 разрядный дисплей, который отображает значения измеряемых параметров электрической цепи. На верхней строке дисплея отображается напряжение цепи красным свечением, а на нижней строке визуализируется сила тока синим свечением. Диапазон измерения напряжения находится в пределах от 0 до 200 В, соответственно силы тока от 0 до 10 А. Точность измерения параметров составляет 1,5%. Встроенный шунт предназначен для измерения значения силы тока в цепи.

Устройство уже откалибровано, но при необходимости это можно выполнить еще раз с помощью 2 подстроечных резисторов. Для регулировки точности напряжения следует воспользоваться подстроечным резистором V_ADJ, соответственно изменяется точность силы тока с помощью потенциометра I_ADJ.

Подключается цифровой вольтметр-амперметр к цепи с помощью 5 (4) выводов. Назначения выводов:

VCC (красный тонкий провод):	напряжение питания 4,5 - 30 В (не подключается при напряжении цепи от 4,5 - 30 В)
GND (черный тонкий провод):	общий провод («земля»)
VIN (желтый тонкий провод):	измерение напряжения внешнего устройства 0 -200 В
I+ (красный провод):	измерение силы тока внешнего устройства 0 - 10 А
I- (черный провод):	«земля»

Внешний источник питания и нагрузку можно подключить 2 способами:

Если напряжение измеряемого источника питания находится в диапазоне от 4,5 до 30 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.
При наличии напряжения измеряемого источника свыше 30 В, тогда для питания устройства необходимо использовать внешний источник питания напряжением от 4,5 до 30 В.

Также одной из особенностей данного измерителя является наличие встраиваемого дизайна, который позволять вольтметр-амперметр легко вмонтировать в корпус какого-то прибора.

Питается устройство от внешнего источника питания напряжением от 4,5 до 30 В.

Технические характеристики цифровой вольтметра-амперметра:

Напряжение питания, В	4,5 ... 30
Максимальный ток потребления, мА	20
Диапазон измерения напряжения, В	0 ... 200
Диапазон измерения силы тока, А	0 ... 10
Частота обновления, мс/раз	500
Точность измерения, %	±1,5
Рабочая температура, °C	-10 ... +65
Размеры модуля, мм	48 х 29 х 21
