Код: 19371

2 в 1 Амперметр/вольтметр 100V/50A вбудовний (шунт в комплекті)

Ціна за 1 шт.
221.00 грн
В наявності 0 шт.
Оптом і в роздріб
Товара нема в наявності
Опис

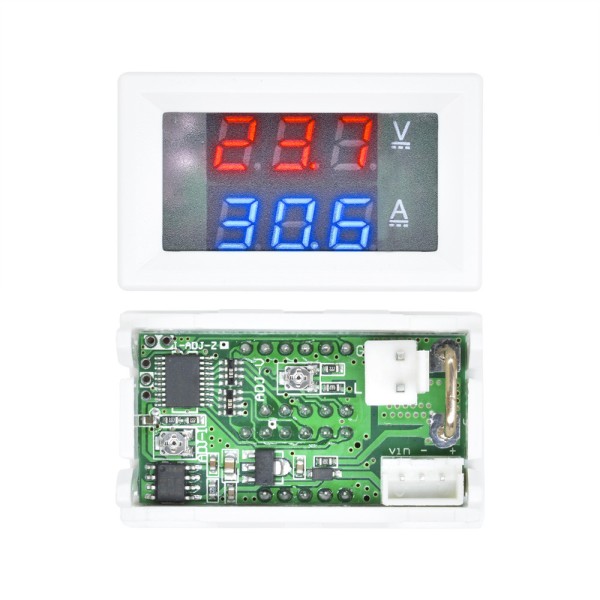

Данное устройство представляет собой цифровой вольтметр-амперметр, который позволяет одновременно измерять напряжение и силу тока в цепи. Цифровой вольтметр-амперметр хорошо подойдет для лабораторного блока питания, который не обладает встроенным измерителем. Также его можно использовать в зарядных устройствах, разных источниках питания, различных электрических цепях и т.д.

Цифровой вольтметр-амперметр оснащен качественным черным корпусом, который обеспечивает защиту от механических повреждений, 2 семисегментными индикаторами. Одной из особенностей данного устройства является наличие шунта (входит в комплект) с помощью которого можно измерять силу тока цепи. Напряжение электрической цепи отображается на верхнем дисплее, соответственно сила тока на нижнем. Диапазон измерения напряжения находится в пределах от 0 до 100 В, а силы тока составляет от 0 до 50 А. При использовании нагрузки с силой тока более 30 А необходимо использовать шунт, иначе устройство выйдет из строя. Время обновления данных составляет около 100 мс, а точность измерения ±1%.

Подключается внешний источник питания и нагрузка с помощью 5 выводов. Назначения выводов:

VCC: питание устройства напряжением 4,5 - 30 В
GND: общий провод («земля»)
VIN: измерение напряжения внешнего устройства 0 - 100 В
I+: измерение силы тока внешнего устройства 0 - 50 А
I-: «земля»

Благодаря небольшим размерам и встраиваемому дизайну, цифровой вольтметр-амперметр можно вмонтировать в панель кого-то устройства, корпус прибора и т.д. На обратной стороне корпуса расположены монтажные отверстия, позволяющие закрепить устройство на плоской поверхности.

Внешний источник питания и нагрузку можно подключить 2 способами:
  • Если напряжение измеряемого источника питания находится в диапазоне от 4,5 до 30 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.
  • При наличии напряжения измеряемого источника свыше 30 В, тогда для питания устройства необходимо использовать внешний источник питания напряжением от 4,5 до 30 В.

Данный измеритель продается уже откалиброванным. При необходимости откалибровать устройство нужно воспользоваться двумя подстроечными резисторами. С помощью резистора I_ADJ осуществляется регулировка точности измерения силы тока, а переменный резистор V_ADJ изменяет точность напряжения постоянного тока.

Питание на устройство подается от внешнего источника питания напряжением от 4,5 до 30 В. При подключении питания необходимо соблюдать полярность.

Технические характеристики модуля:

Напряжение питания, В 4,5 ... 30
Максимальный ток потребления, мА 20
Диапазон измерения напряжения, В 0 ... 100
Диапазон измерения силы тока, А 0 ... 50
Частота обновления, мс/раз 100
Точность измерения, % ±1
Рабочая температура, °C -15 ... +70
Размеры модуля, мм 48 x 29 x 21
