Код: 01741

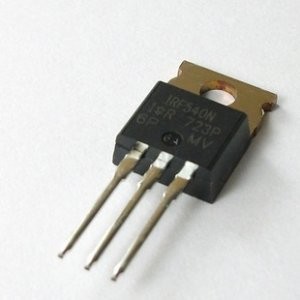

Транзистор польовий IRF540N 33A 100V N-ch TO-220

Ціна за 1 шт.

17.50 грн

В
                                                                    наявності 100
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (100 шт).

Оптом і в роздріб

Оптові ціни

15.10 грн./шт.

при замовленні від 10 шт.

13.20 грн./шт.

при замовленні від 50 шт.

Способи оплати Умови повернення Графік роботи

Опис

IRF540N
Силовой полевой транзистор с изолированным затвором и n-каналом IRF540N (отечественный аналог - КП812A1). Как правило используется в схемах усиления, выдерживает большие токи (до 33А), может использоваться как силовой ключ, например для питания светодиодных лент.

Транзистор выпускается в прочном монолитном корпусе TO-220AB, и при больших токах крепится на небольшой радиатор. Между истоком и стоком имеется встроенный защитный диод. Сопротивление «исток-сток» (в открытом состоянии) 44ohm, рассеиваемая мощность 140W, напряжение пробоя затвор-исток – 20V, заряд затвора – 47.3nC, постоянный ток стока составляет 33A. Изделие имеет низкое тепловое сопротивление. Доступная стоимость транзистора способствуют его широкому распространению в бытовой и промышленной электронике. Имеет ультра низкое сопротивление, рабочая температура: 175 °C, быстрое переключение, малый заряд затвора.

Технические характеристики

Производитель	International Rectifier (IR)
Корпус	TO220
Структура	N
Схема соединения	Одиночный
V(BR)DSS - напряжение пробоя сток-исток	100 V
Vgs - напряжение затвор-исток	±20 V
Id25 - постоянный ток стока при 25°C	33 А
Id75(100) - постоянный ток стока при 75(100)°C	23 А
Rds(on)25 - сопротивление сток-исток при 25°C,Vgs=10V	44 мОм
VGS(th) - пороговое напряжение затвор-исток (диапазон)	2 ... 4 V
Мощность рассеяния при 25°C	130 Вт
