Код: 24770

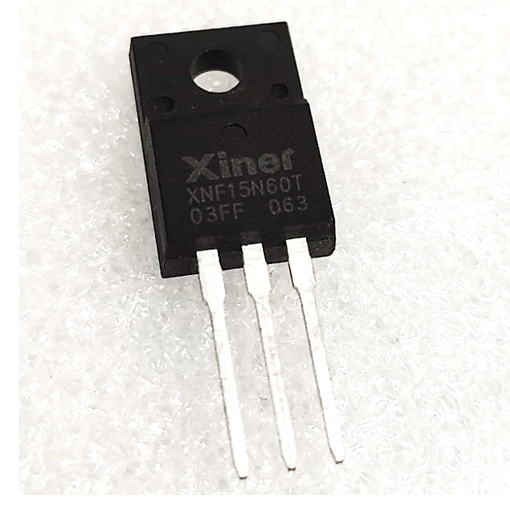

Транзистор IGBT XNF15N60T 30А 600V TO220F

Ціна за 1 шт.

38.40 грн

В
                                                                    наявності 3
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (3 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Транзистор IGBT XNF15N60T 30А 600V TO220F

Транзистор IGBT XNF15N60T 30A 600V TO220F — це високовольтний силовий IGBT-транзистор з інтегрованим діодом, призначений для використання в імпульсних джерелах живлення, інверторах та інших пристроях силової електроніки.

Особливості
🔹 Побудований на базі IGBT-структури з вбудованим діодом, що забезпечує ефективне керування струмом та зменшення втрат при перемиканні у силових схемах.
🔹 Корпус TO-220F із повною ізоляцією дозволяє встановлювати транзистор без додаткових ізолюючих прокладок, що спрощує монтаж та підвищує безпеку.
🔹 Підтримує напругу колектор–емітер до 600 В, що робить його придатним для високовольтних застосувань.
🔹 Високий струм колектора до 30 А (при 25°C) дозволяє використовувати транзистор у навантажених схемах середньої потужності.
🔹 Низька напруга насичення (1.8 В) сприяє зменшенню теплових втрат і підвищенню ефективності.
🔹 Оптимізовані параметри перемикання (швидке увімкнення та вимкнення) забезпечують стабільну роботу в імпульсних режимах.
🔹 Широкий температурний діапазон роботи від −40 до +175°C дозволяє застосовувати транзистор у складних умовах експлуатації.

Переваги
✔ Ізольований корпус для безпечного монтажу
✔ Висока напруга та стабільна робота
✔ Низькі втрати при перемиканні
✔ Підходить для імпульсних та інверторних схем
✔ Компактний форм-фактор TO-220F

Застосування
✅ Імпульсні джерела живлення (SMPS)
✅ Інвертори
✅ Керування електродвигунами
✅ Перетворювачі напруги
✅ Промислова електроніка
✅ Зарядні пристрої

Опис інтерфейсів
🔸 Колектор (C) — силовий вхід високої напруги
🔸 Емітер (E) — силовий вихід
🔸 Затвор (G) — керуючий вивід транзистора
🔸 Монтажна пластина — ізольована, для встановлення на радіатор

Інструкція до використання
1️⃣ Встановіть транзистор у плату через отвори (THT монтаж).
2️⃣ За потреби закріпіть його на радіаторі для кращого охолодження.
3️⃣ Підключіть колектор, емітер і затвор відповідно до електричної схеми.
4️⃣ Використовуйте драйвер затвора з допустимими параметрами напруги.
5️⃣ Перед запуском перевірте правильність монтажу та відсутність коротких замикань.

Заходи безпеки
⚠️ Не перевищуйте максимальні значення струму та напруги.
⚠️ Забезпечте належне охолодження при роботі під навантаженням.
⚠️ Уникайте статичної електрики при роботі із затвором.
⚠️ Дотримуйтесь правильної полярності підключення.

Технічні характеристики
⚙️ Виробник: XINER
⚙️ Корпус: TO-220F
⚙️ Тип монтажу: THT
⚙️ Напруга колектор–емітер: 600 В
⚙️ Напруга затвор–емітер: до 30 В
⚙️ Максимальний струм колектора (25°C): 30 А
⚙️ Максимальний струм колектора (100°C): 15 А
⚙️ Максимальний струм діода (25°C): 30 А
⚙️ Максимальний струм діода (100°C): 15 А
⚙️ Напруга насичення колектор–емітер: 1.8 В
⚙️ Порогова напруга затвор–емітер: 4.8…6.2 В
⚙️ Ємність затвора: 718 пФ
⚙️ Заряд затвора: 25 нКл
⚙️ Час увімкнення: 32 нс
⚙️ Час вимкнення: 80 нс
⚙️ Потужність розсіювання: 38 Вт (11 Вт при 100°C)
⚙️ Робоча температура: −40…+175°C
