Код: 24952

Транзистор біполярний B772M PNP 30V 3A TO252-2L

Ціна за 1 шт.

4.50 грн

В
                                                                    наявності 50
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (50 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

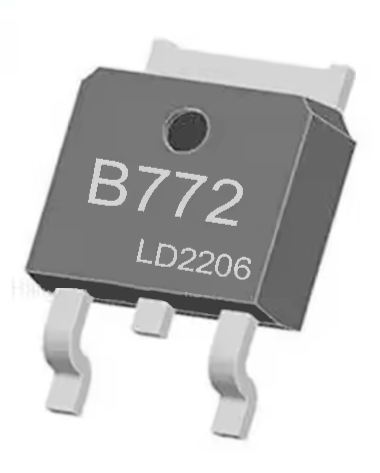

Транзистор B772M PNP 30V 3A TO252-2L

Транзистор B772M PNP 30V 3A TO252-2L — це потужний біполярний PNP-транзистор загального призначення у компактному корпусі TO252-2L для поверхневого монтажу. Компонент призначений для роботи в схемах комутації, підсилення сигналів та керування навантаженнями середньої потужності. Завдяки високому коефіцієнту передачі струму, граничній частоті 80 МГц та здатності працювати зі струмами до 3 А транзистор широко використовується в джерелах живлення, драйверах двигунів, підсилювачах потужності та іншій електронній апаратурі. Є комплементарним до транзистора D882M, що дозволяє застосовувати їх у парі в двотактних каскадах.

Особливості
🔹 Потужний PNP-транзистор для комутації та підсилення сигналів у різноманітних електронних пристроях.
🔹 Комплементарна пара до транзистора D882M дозволяє використовувати компонент у двотактних підсилювачах, драйверах та вихідних каскадах.
🔹 Максимальний постійний струм колектора до 3 А забезпечує роботу з навантаженнями середньої потужності.
🔹 Високий коефіцієнт передачі струму 160–320 сприяє ефективному керуванню навантаженнями при невеликих струмах бази.
🔹 Гранична частота 80 МГц дозволяє використовувати транзистор у високочастотних та імпульсних схемах.
🔹 Корпус TO252-2L забезпечує ефективний тепловідвід та зручність встановлення на друковану плату.
🔹 Підходить для сучасного автоматизованого SMD-монтажу.
🔹 Відзначається стабільними електричними характеристиками та високою надійністю при тривалій експлуатації.

Переваги
✔ Струм колектора до 3 А
✔ Високий коефіцієнт передачі струму
✔ Компактний корпус TO252-2L
✔ Підходить для SMD-монтажу
✔ Хороші високочастотні характеристики
✔ Сумісність із комплементарним транзистором D882M
✔ Надійна робота в силових схемах
✔ Ефективний тепловідвід

Застосування
✅ Імпульсні джерела живлення
✅ Підсилювачі потужності
✅ Драйвери електродвигунів
✅ Комутаційні пристрої
✅ Силова електроніка
✅ Зарядні пристрої
✅ Побутова електроніка
✅ Промислові системи керування

Опис
🔸 Вивід B (Base) — керуючий вхід транзистора
🔸 Вивід C (Collector) — колекторний вивід для підключення навантаження
🔸 Вивід E (Emitter) — емітерний вивід
🔸 Металева площадка корпусу — покращений тепловідвід та електричне з'єднання з колектором

Інструкція з використання
1️⃣ Визначте призначення виводів згідно зі схемою включення.
2️⃣ Встановіть транзистор на друковану плату методом SMD-монтажу.
3️⃣ Підключіть колектор, базу та емітер відповідно до електричної схеми.
4️⃣ Переконайтеся, що робочі струми та напруги не перевищують допустимих значень.
5️⃣ Після монтажу перевірте правильність роботи пристрою та температурний режим транзистора.

Міри безпеки
⚠️ Не перевищуйте максимальну напругу колектор-емітер -30 В.
⚠️ Не допускайте перевищення струму колектора понад -3 А.
⚠️ Забезпечте належний тепловідвід при роботі з високими струмами.
⚠️ Уникайте перегріву під час паяння та монтажу.
⚠️ Захищайте компонент від статичної електрики.
⚠️ Дотримуйтесь допустимих електричних режимів експлуатації.

Технічні характеристики
⚙️ Виробник: Jiangsu Changjiang Electronics Technology Co., Ltd (CJ)
⚙️ Тип транзистора: PNP
⚙️ Корпус: TO252-2L
⚙️ Схема з'єднання: одиночний
⚙️ Максимальна напруга колектор-база: -40 V
⚙️ Максимальна напруга колектор-емітер: -30 V
⚙️ Максимальна напруга емітер-база: -6 V
⚙️ Максимальний постійний струм колектора: -3 А
⚙️ Потужність розсіювання: 1.25 Вт
⚙️ Гранична частота (Ft): 80 МГц
⚙️ Коефіцієнт передачі струму (hFE): 160–320
⚙️ Спосіб монтажу: SMD
⚙️ Комплементарний транзистор: D882M

📝 Примітка: Производитель может изменять характеристики, комплектацию и внешний вид без предварительного уведомления.

Комплектація
📦 Транзистор B772M PNP 30V 3A TO252-2L — 1 шт.

Транзистор B772M є надійним компонентом для комутації та підсилення сигналів у сучасних електронних пристроях. Завдяки високому коефіцієнту підсилення, струму колектора до 3 А та компактному корпусу TO252-2L він чудово підходить для використання в джерелах живлення, драйверах, підсилювачах та інших силових схемах. Особливо ефективним є його застосування в парі з комплементарним транзистором D882M у двотактних підсилювальних каскадах.
