Код: 03806

Стерео аудіо підсилювач 2х3W D-класа на базі PAM8403

Ціна за 1 шт.

16.10 грн

В
                                                                    наявності 47
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (47 шт).

Оптом і в роздріб

Оптові ціни

14.30 грн./шт.

при замовленні від 20 шт.

11.80 грн./шт.

при замовленні від 50 шт.

Способи оплати Умови повернення Графік роботи

Опис

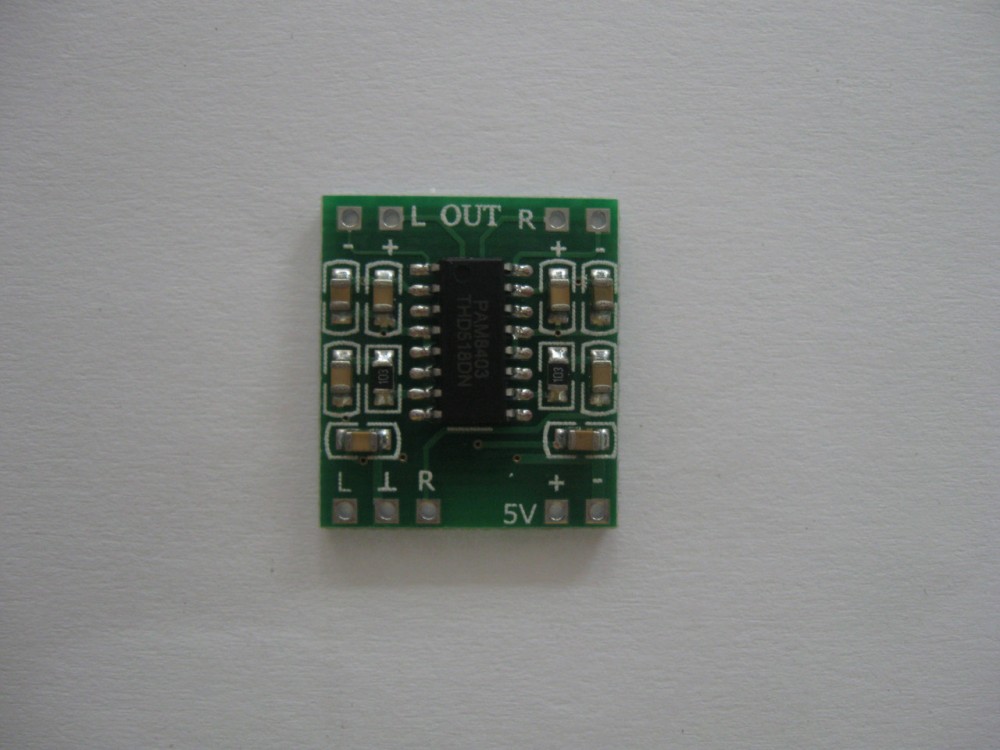

Стерео аудио усилитель 2х3W D-класса на базе PAM8403

Плата представляет из себя высококачественный, высокоэффективный двухканальный усилитель мощности класса D Усилитель построен на микросхеме PAM8403 производства Power Analog Microelectronics Для питания усилителя можно использовать однополярный источник питания постоянного тока с выходным напряжением 5В. Благодаря высокой эффективности, усилитель способен в несколько раз дольше воспроизводить звук во время автономной работы в отличие от аналогичных усилителей класса AB.
Применяется в портативной акустике, ноутбуках, LCD-телевизорах и прочей преимущественно портативной аудиоаппаратуре.
Подключение питания на вход "+-5V", вход линейного сигнала "L ┴ R", выход на динамики левый - "-+L" и правый - "R+-".

Основные параметры
Размер платы : 18,5мм х 21мм
Диапазон напряжения питанияDC + 2,5-6,4В
Максимальная выходная мощность:
4Ом, + 5В Кг=10% : 3,2Вт
8Ом, + 5В Кг=10% : 1,8Вт
4Ом, + 5В Кг=1% : 2,5Вт
8Ом, + 5В Кг=1% : 1,4Вт
Коэффициент усиления: 24 дБ
Частотная характеристика 20-20000 Гц
Отношение сигнал/шум… > 80дБ
Динамический диапазон > 90дБ
Коэффициент гармоник + шум (THD+N)
(При напряжении питания + 5/3,6 В, синусоида 1 кГц, 4/8 Ом)
THD+N 1,0 / 0,5W : 0,15%
THD+N 1,0 / 0,5W: 0,11%
